新型CMOS图像传感器原理及应用
Metal oxide semiconductor (Complementary Metal-Oxide
Semiconductor, CMOS) image sensor and a charge coupled device (Charge
Coupled Device, CCD) imaging device in 20 years ago almost
simultaneously started. CCD is the application of photographic high-
end technology elements in photography, CMOS is applied to the lower
image quality products.
The CCD device has the advantages of high sensitivity, low noise,
light, small pixels, so in the past 15 years it has dominated the
image sensor market. In contrast, CMOS image sensor pixel existed in
the past, the signal-to-noise ratio is small, low resolution of these
shortcomings, has been unable to compete and CCD technology. But with
the development of large-scale integrated circuit technology, the
past manufacturing a CMOS image sensor is not easy to solve in the
process of technical difficulties have to find ways to solve the
corresponding, thus greatly improves the image quality of CMOS image
sensor.
金属氧化物半导体元件(Complementary Metal-Oxide Semiconductor，CMOS)图
像传感器和电荷耦合元件(Charge Coupled Device，CCD)摄像器件在20年前几
乎是同时起步的。CCD是应用在摄影摄像方面的高端技术元件，CMOS则应用于
较低影像品质的产品中。
由于CCD器件有光照灵敏度高、噪音低、像素小等优点，所以在过去15年里它
一直主宰着图像传感器市场。与之相反，CMOS图像传感器过去存在着像素大，信
噪比小，分辨率低这些缺点，一直无法和CCD技术抗衡。但是随着大规模集成电路技术的不断发展，过去CMOS图像传感器制造工艺中不易解决的技术难关现已都
能找到相应解决的途径，从而大大改善了CMOS图像传感器的图像质量。 一、基本原理
从某一方面来说,CMOS图像传感器在每个像素位置内都有一个放大器,这就
使其能在很低的带宽情况下把离散的电荷信号包转换成电压输出,而且也仅需要
在帧速率下进行重置。CMOS图像传感器的优点之一就是它具有低的带宽,并增加
了信噪比。由于制造工艺的限制,早先的CMOS图像传感器无法将放大器放在像素
位置以内。这种被称为PPS的技术,噪声性能很不理想,而且还引来对CMOS图像
传感器的种种干扰。
然而今天,随着制作工艺的提高,使在像素内部增加复杂功能的想法成为可能。
现在,在像素位置以内已经能增加诸如电子开关、互阻抗放大器和用来降低固定图形
噪声的相关双采样保持电路以及消除噪声等多种附加功能。实际上,在
Conexant公司（前Rockwell半导体公司）的一台先进的CMOS摄像机所用的
CMOS图传感器上,每一个像素中都设计并使用了6个晶体管,测试到的读出噪声
只有1均方根电子。不过,随着像素内电路数量的不断增加,留给感光二极管的空
间逐渐减少,为了避免这个比例（又称占空因数或填充系数）的下降,一般都使
用微透镜,这是因为每个像素位置上的微小透镜都能改变入射光线的方向,使得
本来会落到连接点或晶体管上的光线重回到对光敏感的二极管区域。
因为电荷被限制在像素以内,所以CMOS图像传感器的另一个固有的优点就是
它的防光晕特性。在像素位置内产生的电压先是被切换到一个纵列的缓冲区内,
然后再被传输到输出放大器中,因此不会发生传输过程中的电荷损耗以及随后产生
的光晕现象。它的不利因素是每个像素中放大器的阈值电压都有细小的差别,这
种不均匀性就会引起固定图像噪声。然而,随着CMOS图像传感器的结构设计和制
造工艺的不断改进,这种效应已经得到显著弱化。 这种多功能的集成化,使得许多以前无法应用图像技术的地方现在也变得可行
了,如孩子的玩具,更加分散的保安摄像机、嵌入在显示器和膝上型计算机显示
器中的摄像机、带相机的移动电路、指纹识别系统、甚至于医学图像上所使用的一
次性照相机等,这些都已在某些设计者的考虑之中。二，图像的预处理过程及方法
为了得到良好的图像质量，需要对所采集的原始图像数据进行处理。一般上，图像
的预处理是在协处理器中完成的。最近，随着SoC技术的发展，可以在CMOS
传感器中集成图像预处理功能．这正显示了CMOS图像传感器的优势所在。
图像的预处理主要包括了缺陷修正、去除FPN噪声、色彩差值，图像锐化差值、
光圈修正、Gamma修正等一系列处理。
通过数字图像处理算法来实现来实现上述的图像预处理过程，其硬件平台可
以是集成在SoC中的图像处理电路、ASIC图像处理芯片，或通用的DSP芯片。
首先是消除图像中的缺陷，如果某一个像素中有缺陷，而导致了其输出电平被
钳位于高电乎(黑点)或低电平(白点)，就需要通过图像处理来进行弥补。通常是
使用其周围相同颜色像素的平均值来代替该像素的输出值。
通常情况下，不同列的列模／数转换器存在着差异，这就导致了固定模式噪声
(fixed Pattern Noise，FPN)的产生。图4中Black Lines中的数据就是用来消
除FPN的。协处理器会利用这一部分数据来达到消除FPN的目的。
由于每个像素上为某种彩色滤光片，所以要通过色彩差值来得到其余两种色彩信息。
Gamma修正是为了消除在电学器件和光学器件之间在信号传输上的非线性效应。
从以上的图像处理过程可知，许多算法中使用了差值，这就导致了图像的平滑
化，而为了恢复锐利的图像，就需要进行光圈修正。在图像处理中，通过边缘检测
而得到的锐化边缘对差值后的平滑图像进行卷积，从而得到锐利的图像。 三，CMOS图像传感器的应用
微型摄象机
在很多应用场合, 隐蔽摄象机必须大大缩小摄 象机的体积, 采用 CMOS 图象
传感器可方便地做到 这一点。目前国内市场上销售的 DV -5016 型微型黑 白
摄象机 ( 16mm×16mm×12mm) , 其功耗只有 50mW, 配以高效可充电电池, 即
使全天候工作, 也 不会引起电路过热和图象质量变差。近来推出中分 辨率的
CMOS 黑白微型摄象机, 其灵敏度高达
6 0. 1lx, 图象清晰度可等同于 CCD 摄象机。 目前可视门铃或可视电话都是
CCD 非隐蔽式 的。随着治安要求不断提高, 为确保门外或室内外 的摄象系统
不被识破而遭到破坏, 在室内外安装隐 蔽式摄象系统将成为家用消费系统的一
种趋势。对 于 CMOS 微型摄象机, 只要配有管状镜头, 就能达 到隐蔽而难被
破坏的目的。 微型CMOS 摄象机的各种配置已在汽车尾视、 内视-T ax 司机
的监视系统、塔吊起重、汽车防盗、电 梯监控、超市防盗、银行监控、焦点采访、
监狱、缉 私等许多领域中得到应用。由于其安装简便、使用 方便、自动启动、
自动录象、费用低, 使其应用也 越来越广泛。
手表式数码相机
日本卡西欧计算机公司于 2000 年 3 月推出手 表式 CMOS 数码相机。该
相机平常可以当作手表使 用, 需要摄影时则可当作相机。与一般 CCD 数码相
机相比该产品小巧玲珑, 更适合随身携带, 随时拍 摄。另外该相机还可以将电
话号码与对方的照片一 起编排存储, 估计会受到年轻人的喜爱。CMOS 手 表
式相机的重量为 32g, 外形尺寸为52mm×44mm×16mm, 定价为 2. 2 万日元。 手表式相机上配有按钮, 可以切换时间显示模
式和摄影模式, 所拍摄的照片为黑白。所拍照片还 可以在手表的显示表盘上编
辑。
在医学上的应用
在医疗领域, 可将 CMOS 图象传感器应用于一 种医疗x 射线机, 该机的优点
是病人所受 x 射线的 剂量较小, 比传统方式的 1/ 100 还要低, 同时其形
成的数字图象不仅比 x 射线胶片更易保存, 而且由 于它可以进行进一步的修改、
比较等操作, 所以还 可以为医生进行诊断和治疗提供帮助。 CMOS 图象传感器
除用于医用 x 射线产品外, 还可用CMOS 图象传感器组装成超微型摄象机, 心
脏外科医 生可以在患 者胸部安 装一个微小 型 CMOS 摄象机 ( 俗称 “电子
眼” ) , 以便在手术后监 视手术效果, CCD 图象传感器就很难实现这种应用。
四，结束语
图象传感器是继 CCD 图象传感器发展 之后深受人们欢迎的多功能摄象器件,
它采用单电 源工作、单片集成、集成度高、功耗低、成本低、自 动记时、随
机存取、无损读取、抗光晕和耐辐射。随 着亚微米工艺的不断发展和器件结构的
改进, 该器 件的性能不断提高。已发展了无源型和有源型 CMOS 图象传感器,
其发展十分迅速, 并且形成与 CCD 图象传感器竞争的局面。有专家预测它有可能
替代CCD。CMOS 图象传感器组装的黑白和彩色摄 象机已用于汽车尾视、电梯监
控、超市防盗、高速 公路交通量的监视、隧道内和十字路口的监视、玩 具、
游戏机、娱乐机器、可视通讯设备、高清晰度 电视、医用仪器仪表、核仪器、
自动聚焦、星系跟 踪系统以及数码相机等。
aps cmos星敏感器 系统原理及实现方法
APS（Active Pixel Sensor）CMOS 星敏感器是一种采用 CMOS 技术制造的数字成像设备，用于捕捉和处理星体图像。其工作原理主要是通过检测星体图像的特征，用于航天器姿态控制和导航。以下是
APS CMOS 星敏感器系统的基本原理及实现方法：
1. 系统原理
APS CMOS 星敏感器基于主动像素传感技术，每个像素都具有独立的光电转换和信号读取功能。在成像过程中，光子撞击像素单元，将其转化为电信号。信号读取电路将电信号转换为数字信号，并按照预定的格式输出。
2. 星敏感器核心组件
（1）CMOS 图像传感器：作为星敏感器的核心元件，CMOS 图像传感器将光信号转换为电信号。常见的 CMOS 图像传感器类型包括 APS、BSI（Back-Side Illuminated）等。
（2）信号处理电路：对 CMOS 图像传感器输出的电信号进行放大、滤波、模数转换等处理，得到数字化的星体图像。
（3）星体识别算法：通过分析星体图像的特征，例如星点的形状、亮度等，实现星体的识别和定位。
（4）姿态解算模块：根据星体的识别结果，结合预先存储的星表数据，计算航天器的姿态信息。
3. 实现方法
（1）硬件实现：设计并制造具有高性能的 CMOS 图像传感器，提高星敏感器的灵敏度和信噪比。
（2）软件实现：开发星体识别算法和姿态解算模块，实现对星体图像的实时处理。
（3）系统集成：将 CMOS 星敏感器、信号处理电路、星体识别算法等组件集成到一个紧凑的系统中，便于安装和使用。
（4）标定与优化：针对不同的应用场景，对星敏感器进行标定和优化，提高系统性能。

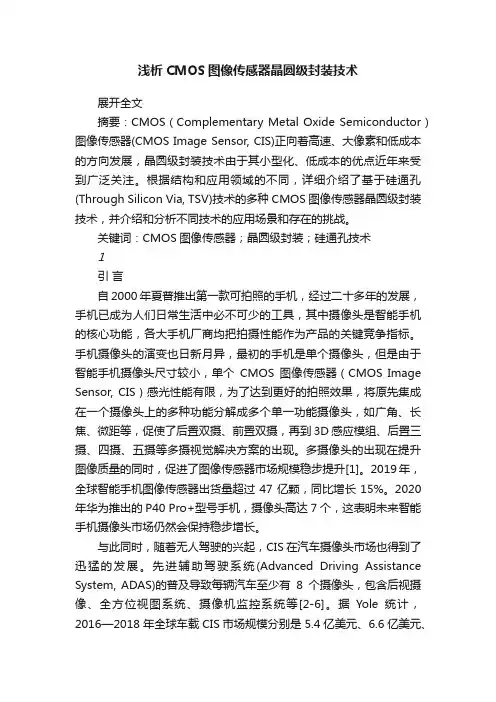

浅析CMOS图像传感器晶圆级封装技术
