(步进电机驱动设计)方案
步进电机驱动设计 【江西理工大学】 1 江西理工大学 电子111班课程设计
课 题 名 称： 步进电机驱动设计 组 长： 柯于红 成 员： 柯于红、陈峰、吴正源 指 导 教 师： 程铁栋老师
2013年 12 月 30日 步进电机驱动设计
【江西理工大学】 2 目录 第一章：设计任务与要求 第二章：设计方案 第三章：硬件设计 第四章：硬件测试 第五章：小结 步进电机驱动设计
【江西理工大学】 3 第一章 设计任务与要求 （一）完成3A以下两相/四相/四线/六线步进电机驱动方案设计，要求工作电压在10V-24V，解决高速过程中失步的不足。 （二）设计良好的保护电路，实现自动半流功能，同时实现最大256倍细分。 （三）设计电机加速方案，减小步进电机运行过程中的噪音。
第二章 设计方案 原理: 步进电机驱动器是一种将电脉冲转化为角位移的执行机构。当步进驱动
器接收到 一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速和定位的目的。
设计思路: 步进电机必须有驱动器和控制器才能正常工作。驱动器的作用是对控制脉冲进行环形分配、功率放大，使步进电机绕组按一定顺序通电，控制电机转动
系统框图设计
方向、脉冲信号 控制器：产生脉冲。控制电机的速度和转向。 驱动器：a.脉冲信号分配：为步进电机各绕组提供正确的供电顺序。 b.功率驱动电路：提供电压、电流。各种保护电路，如果过流、过热等。
步进电机驱动电路常用的芯片有L297和L298组合应用、3977、8435等，这些芯片一般单相驱动电流在2 A左右，无法驱动更大功率电机，限制了其应用范围。我们芯片THB7128提出了一种步进电机驱动电路设计方案。
控 制 器 步进电机驱动器
脉冲信号分配 功率驱
动电路 步进电机 步进电机驱动设计
【江西理工大学】 4 THB7128 一、参数及性能 1、单芯片两相正弦细分步进电机驱动 2、直接采用单脉冲和方向信号译码控制模式 3、双全桥MOSFET驱动，低导通电阻Ron=0.53Ω 4、可实现正反转控制 5、通过3位选择8档细分控制(1,1/2,1/4,1/8, 1/16, 1/32, 1/64,1/128 ) 6、最高耐压40VDC 7、高输出电流（Iout=3.3 A） 8、HZIP19封装 9、有复位和使能管脚 10、芯片内部有过热保护（TSD）和过流检测电路 11、自动半流锁定功能
控制信号隔离电路 驱动电路 THB7128步进驱动电路 主电路 逻辑控制电路
自动半流电路 （一)、信号输入端光耦隔离接法
输入信号接口有两种接法：用户可根据需要采用共阳极接法或共阴极
接法。 1、共阳极接法：分别将CP+，U/D+，EN+连接到控制系统的电源上，如果此电源是+5V则可直接接入，如果此电源大于+5V，则须外部另加限流电阻R，保证给驱动器内部光藕提供8—15mA的驱动电流。脉冲输入信号通过CP-接入；此时，U/D-，EN-在低电平有效。 2、共阴极接法：分别将CP-，U/D-，EN-连接到控制系统的地端（SGND，与电源地隔离）；+5V的脉冲输入信号通过CP+加入；此时，U/D+，EN+在高电平有效。限流电阻R的接法取值与共阳极接法相同。 江西理工大学 步进电机驱动设计
【江西理工大学】 5 注：EN端可不接，EN有效时电机转子处于自由状态（脱机状态），这时可以手动转动电机转轴，做适合您的调节。手动调节完成后，再将EN设为无效状态，以继续自动控制。
(二)、细分数设定 细分数是以驱动板上的拨盘开关选择设定的，根据细分选择表的数据设定（最好在断电情况下设定）。细分后步进电机步距角按下列方法计算：步距角=电机固有步距角/细分数。如：一台固有步距角为3.6°的步进电机在16细分下步距角为3.6/16=0.225° 驱动板上拨码开关4、5、6分别对应M1、M2、M3。 具体细分对应情况如下图所示：
(三)、电流大小设定 电流大小由拨码开关S1、S2、S3（分别对应拨码开关上的1、2、3号）选择，电流三档可选。 电流（A） 1.0 2.0 3.0
S1 OFF OFF ON S2 OFF ON OFF S3 ON OFF OFF 江西理工大学 步进电机驱动设计
【江西理工大学】 6 注：采用6N137高速光耦，可保证高速不失步。
THB7128驱动器
(五)、接线端子定义说明 信号输入端： ⑴CP+：脉冲信号输入正端。 ⑵CP-：脉冲信号输入负端。 ⑶DIR+：电机正、反转控制正端。 ⑷DIR-：电机正、反转控制负端。 步进电机驱动设计 【江西理工大学】 7 ⑸EN+：电机脱机控制正端。 ⑹EN-：电机脱机控制负端。
电机绕组连接： ⑴A+：连接电机绕组A+相。 ⑵A-：连接电机绕组A-相。 ⑶B+：连接电机绕组B+相。 ⑷B-：连接电机绕组B-相。 工作电压的连接： ⑴VCC：连接直流电源正（注意：10V＜VCC＜32V）。 ⑵GND：连接直流电源负。 (六)、驱动板特色 采用THB7128作为驱动芯片：低功耗，多种细分，高细分（最高128细分），电机运行稳定，无噪音，不失步。 采用两片6N137高速光耦隔离输入，在保护您的控制器的同时，更高的传输速率让您的步进电机工作更稳定准确。 半流控制功能，使电机停止的时候电流降为最低。 最高达3A的大电流驱动。
第三章 硬件设计 信号隔离电路 江西理工大学 步进电机驱动设计
【江西理工大学】 8 步进电机控制信号有3个(CLK、CWW、ENABLE)，分别控制电机的转角和速度、电机正反方向以及使能，均须用光耦隔离后与芯片连接。光耦的作用有两个：首先，防止电机干扰和损坏接口板电路；其次，对控制信号进行整形。对CIK、CWW信号，要选择中速或高速光耦，保证信号耦合后不会发生滞后和畸变而影响电机驱动，且驱动板能满足更高脉冲频率驱动要求。 江西理工大学 步进电机驱动设计
【江西理工大学】 9 细分及电流调节电路
驱动板上拨码开关4、5、6分别对应M1、M2、M3。 具体细分对应情况如下图所示： 步进电机驱动设计
【江西理工大学】 10 工作电流设定。VREF为电流设定端，调 整此端电压即可设定驱动电流值。 I0=VREF×(1／5)×(1／Rs)
式中：Rs为0.167
电流大小由拨码开关S1、S2、S3（分别对应拨码开关上的1、2、3号）选择，电流三档可选。 电流（A） 1.0 2.0 3.0
S1 OFF OFF ON S2 OFF ON OFF S3 ON OFF OFF
稳压电路 LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。LM317有三个引脚.一个输入一个输出一个电压调节。输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于江西理工大学 步进电机驱动设计
【江西理工大学】 11 地.输入和输出引脚对地要接滤波 江西理工大学 步进电机驱动设计
【江西理工大学】 12 1、单芯片两相正弦细分步进电机驱动 2、直接采用单脉冲和方向信号译码控制模式 3、双全桥MOSFET驱动，低导通电阻Ron=0.53Ω 4、可实现正反转控制 5、通过3位选择8档细分控制(1,1/2,1/4,1/8, 1/16, 1/32, 1/64,1/128 ) 6、最高耐压40VDC 7、高输出电流（Iout=3.3 A） 8、HZIP19封装 9、有复位和使能管脚 10、芯片内部有过热保护（TSD）和过流检测电路 11、自动半流锁定功能 江西理工大学 步进电机驱动设计
【江西理工大学】 13 PCB
第四章 硬件测试 当输入端输入脉冲信号时A、B、C输出端的输出波形。
A端口输出波形 江西理工大学 步进电机驱动设计
【江西理工大学】 14 B端口输出波形 C端口输出波形 由于控制D输出端的芯片引脚损坏，故而没有输出波形。由上面三个图可以看出B比A延迟1/4周期，C比B延迟1/4周期。按照原理，D应比C延迟1/4周期。这样就差不多可以驱动步进电机。实验室没有可用的步进电机，因而无法对驱动器的细分、电流调节功能进行调试。由于高速光耦损坏，因此输出波形有干扰。
步进电机驱动电路设计
步进电机驱动电路设计摘要随着数字化技术发展，数字控制技术得到了广泛而深入的应用。
步进电机是一种将数字信号直接转换成角位移或线位移的控制驱动元件, 具有快速起动和停止的特点。
因为步进电动机组成的控制系统结构简单，价格低廉，性能上能满足工业控制的基本要求，所以广泛地应用于手工业自动控制、数控机床、组合机床、机器人、计算机外围设备、照相机,投影仪、数码摄像机、大型望远镜、卫星天线定位系统、医疗器件以及各种可控机械工具等等。
直流电机广泛应用于计算机外围设备( 如硬盘、软盘和光盘存储器) 、家电产品、医疗器械和电动车上, 无刷直流电机的转子都普遍使用永磁材料组成的磁钢, 并且在航空、航天、汽车、精密电子等行业也被广泛应用。
在电工设备中的应用，除了直流电磁铁（直流继电器、直流接触器等）外，最重要的就是应用在直流旋转电机中。
在发电厂里，同步发电机的励磁机、蓄电池的充电机等，都是直流发电机；锅炉给粉机的原动机是直流电动机。
此外，在许多工业部门，例如大型轧钢设备、大型精密机床、矿井卷扬机、市内电车、电缆设备要求严格线速度一致的地方等，通常都采用直流电动机作为原动机来拖动工作机械的。
直流发电机通常是作为直流电源，向负载输出电能；直流电动机则是作为原动机带动各种生产机械工作，向负载输出机械能。
在控制系统中，直流电机还有其它的用途，例如测速电机、伺服电机等。
他们都是利用电和磁的相互作用来实现向机械能能的转换。
介绍了步进电机和直流电机原理及其驱动程序控制控制模块，通过AT89S52单片机及脉冲分配器(又称逻辑转换器) L298完成步进电机和直流电机各种运行方式的控制。
实现步进电机的正反转速度控制并且显示数据。
整个系统采用模块化设计,结构简单、可靠,通过按键控制，操作方便，节省成本。
关键词：步进电机，单片机控制，AT89S52，L297，L298目录1 步进电动机 (1)1.1步进电机简介 (1)1.2步进电机分类 (2)2 步进电机工作原理 (3)2．1步进电机结构 (3)2．2步进电机的旋转方式 (3)3 设计原理 (5)3.1硬件电路组成 (5)3.2步进电机控制电路 (5)3.2.1 计数器工作模式 (5)3.2.2 定时器工作模式 (6)4 步进电机驱动电路设计 (7)4.1驱动芯片L297 (7)4.2驱动芯片L298 (8)4.3键盘电路 (9)4.4显示电路 (10)5 步进电机控制程序 (11)总结 (15)致谢 (16)参考文献 (17)1 步进电动机1.1 步进电机简介步进电动机是一种将电脉冲信号转换成角位移或线位移的精密执行元件，由于步进电机具有控制方便、体积小等特点，所以在数控系统!自动生产线!自动化仪表!绘图机和计算机外围设备中得到广泛应用。

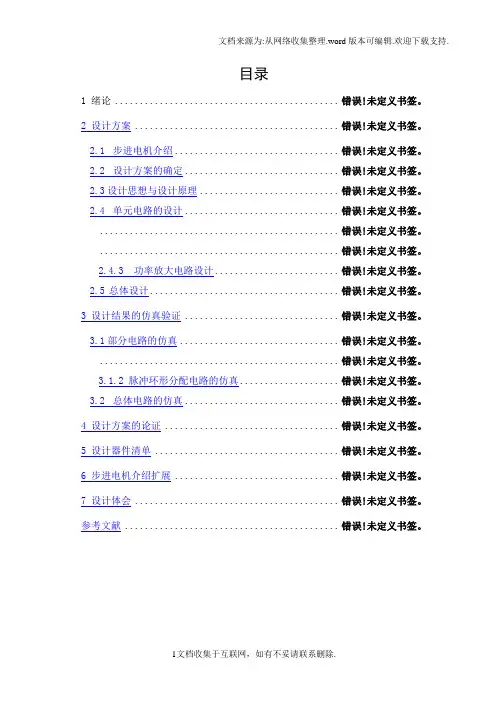

步进电机驱动器课程设计策画报告(改)
