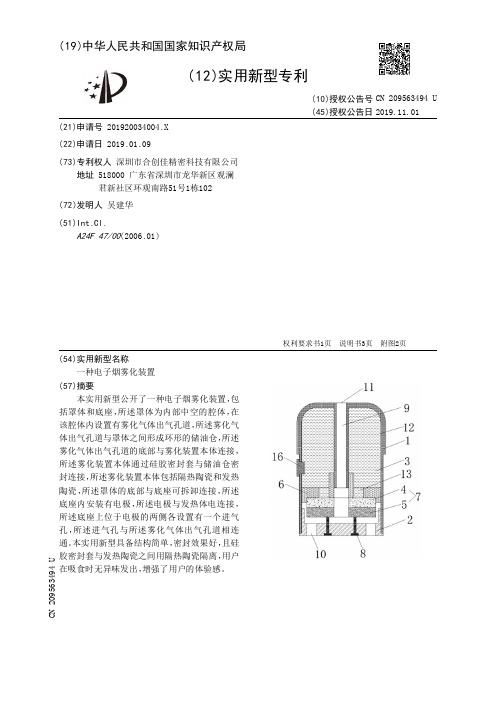

( 12 )实 用新型专利
(21)申请号 201920034004 .X (22)申请日 2019 .01 .09 (73)专利权人 深圳市合创佳精密科技有限公司
地址 518000 广东省深圳市龙华新区观澜 君新社区环观南路51号1栋102
(72)发明人 吴建华 (51)Int .Cl .
实用新型内容 [0003] 本实用新型的目的在于提供一种电子烟雾化装置，具备结构简单，密封效果好，且 硅胶密封套与发热陶瓷之间 用隔热陶瓷隔离 ，用户在吸 食时无异味发出 ，增强了 用户的 体 验感的优点，解决了上述技术背景所提出的问题。 [0004] 为实现上述目的 ，本实用新型提供如下技术方案：一种电子烟雾化装置，包括罩 体、底座和吸食嘴 ，所述罩体为内部中空的 腔体 ，在该腔体内设置有雾化气体出气孔道 ，所 述雾化气体出气孔道上端设置在罩体的 顶端 ，并 与吸 食嘴 相连通 ，所述雾化气体出气孔道 与所述罩体之间形成环形的 储 油仓 ，所述储 油仓内储存有雾化液 ，所述雾化气体出气孔道 的 底部与雾化装置本体 相连接 ，所述雾化装置本体通过硅胶密封套与储 油仓密封连接 ，所 述雾化装置本体包括隔热陶瓷 和发热陶瓷 ，所述隔热陶瓷 和所述发热陶瓷烧结成型 ，所述 发热陶瓷上设置有发热体，所述罩体的底部与底座可拆卸连接，所述底座内安装有电极，所 述电 极 与发热体电 连接 ，所述底座上位于所述电 极的 两 侧各设置有一个进气孔 ，所述进气 孔与所述雾化气体出气孔道相连通。 [0005] 优选的，所述罩体一侧开设有注油孔，该注油孔与所述储油仓相连通，所述注油孔 上设置有注油孔密封塞，以便密封。 [0006] 优选的，所述隔热陶瓷上至少开设有一个网状的漏液孔。 [0007] 优选的，所述硅胶密封套上开设有与漏液孔相适配的进液孔。 [0008] 优选的，所述雾化装置本体为环状结构，且中间处开设有通孔，该通孔与雾化气体 出气孔道相连接。 [0009] 优选的，所述发热体为发热电路或者发热丝。 [0010] 与现有技术相比，本实用新型的有益效果如下： [0011] 1、本实用新型通过在隔热陶瓷上设置漏液孔，雾化液经漏液孔进入发热陶瓷雾 化，且隔热陶瓷和发热陶瓷烧结成型，可以有效的防止雾化液进入雾化气体出气孔道，达到 密封性好的效果。
【CN209409318U】3D打印机喷嘴【专利】
权利要求书1页 说明书3页 附图2页
( 19 )中华人民 共和国国家知识产权局
பைடு நூலகம்

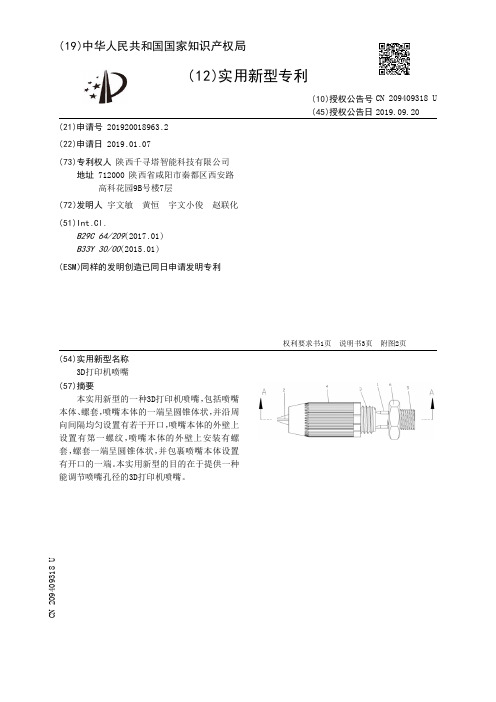

( 12 )实 用新型专利
(21)申请号 201920018963 .2 (22)申请日 2019 .01 .07 (73)专利权人 陕西千寻塔智能科技有限公司
地址 712000 陕西省咸阳市秦都区西安路 高科花园9B号楼7层
(72)发明人 宇文敏 黄恒 宇文小俊 赵联化 (51)Int .Cl .
CN 209409318 U
CN 209409318 U
权 利 要 求 书
1/1 页
1 .一种3D打印机喷嘴，其特征在于：包括喷嘴本体（1）、螺套（4），所述喷嘴本体（1）的一 端呈圆锥体状，并沿周向间隔均匀设置有若干开口（2），所述喷嘴本体（1）的外壁上设置有 第一螺纹（3），所述喷嘴本体（1）的外壁上安装有所述螺套（4），所述螺套（4）一端呈圆锥体 状，并包裹所述喷嘴本体（1）设置有所述开口（2）的一端。
4 .根据权利要求1所述的一种3D打印机喷嘴，其特征在于：所述螺套（4）的外壁上设置 有防滑纹。
2
CN 209409318 U
说 明 书
1/3 页
3D打印机喷嘴
技术领域 [0001] 本实用新型涉及3D打印技术领域，特别涉及一种3D打印机喷嘴。
背景技术 [0002] 3D打印机又称三维打印机，是一种累积制造技术，即快速成形技术的一种机器，它 是一种数字模型文件为基础，运用特殊蜡材、粉末状金属或塑料等可粘合材料，通过打印一 层层的粘合材料来制造三维的物体。现阶段三维打印机被用来制造产品。逐层打印的方式 来构造物体的技术。3D打印机的 原理是把数据和原料放进3D打印机中 ，机器会按照程序把 产品一层层造出来。现有的打印机的喷嘴是固定尺寸的孔径，无法调节喷嘴孔径大小，当需 要采用不同孔径的喷嘴时，就需要更换喷嘴，甚至更换3D打印机，工作效率低。
【CN209512999U】一种音速喷嘴式气体流量标准装置【专利】

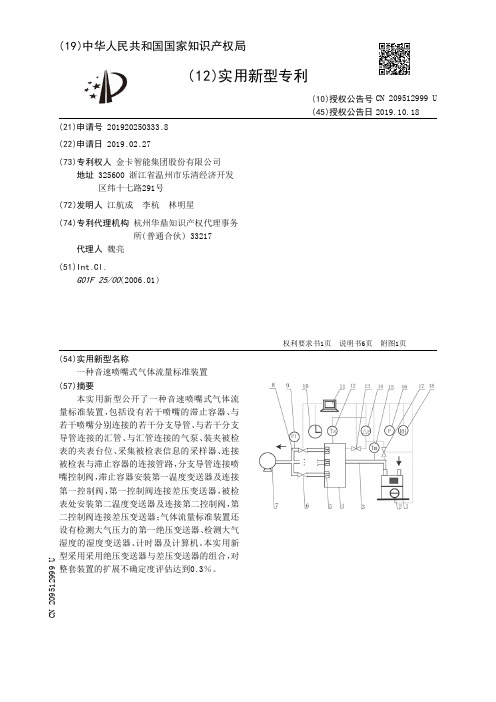

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250333.8(22)申请日 2019.02.27(73)专利权人 金卡智能集团股份有限公司地址 325600 浙江省温州市乐清经济开发区纬十七路291号(72)发明人 江航成 李杭 林明星 (74)专利代理机构 杭州华鼎知识产权代理事务所(普通合伙) 33217代理人 魏亮(51)Int.Cl.G01F 25/00(2006.01)(54)实用新型名称一种音速喷嘴式气体流量标准装置(57)摘要本实用新型公开了一种音速喷嘴式气体流量标准装置，包括设有若干喷嘴的滞止容器、与若干喷嘴分别连接的若干分支导管、与若干分支导管连接的汇管、与汇管连接的气泵、装夹被检表的夹表台位、采集被检表信息的采样器、连接被检表与滞止容器的连接管路，分支导管连接喷嘴控制阀，滞止容器安装第一温度变送器及连接第一控制阀，第一控制阀连接差压变送器，被检表处安装第二温度变送器及连接第二控制阀，第二控制阀连接差压变送器；气体流量标准装置还设有检测大气压力的第一绝压变送器、检测大气湿度的湿度变送器、计时器及计算机。
本实用新型采用采用绝压变送器与差压变送器的组合，对整套装置的扩展不确定度评估达到0.3％。
权利要求书1页 说明书6页 附图1页CN 209512999 U 2019.10.18C N 209512999U权 利 要 求 书1/1页CN 209512999 U1.一种音速喷嘴式气体流量标准装置，其特征在于：包括设有若干喷嘴的滞止容器、与若干喷嘴分别连接的若干分支导管、与若干分支导管连接的汇管、与汇管连接的气泵、装夹被检表的夹表台位、采集被检表信息的采样器、连接被检表与滞止容器的连接管路，所述分支导管连接喷嘴控制阀，所述滞止容器安装第一温度变送器及连接第一控制阀，所述第一控制阀连接差压变送器，被检表处安装第二温度变送器及连接第二控制阀，所述第二控制阀连接差压变送器；所述气体流量标准装置还设有检测大气压力的第一绝压变送器、检测大气湿度的湿度变送器、用于计时的计时器以及接收采样器、差压变送器、湿度变送器、计时器信息并对第一控制阀、第二控制阀进行控制的计算机。
【CN209800806U】一种用于喷嘴挡板式定位器的防水排气结构【专利】

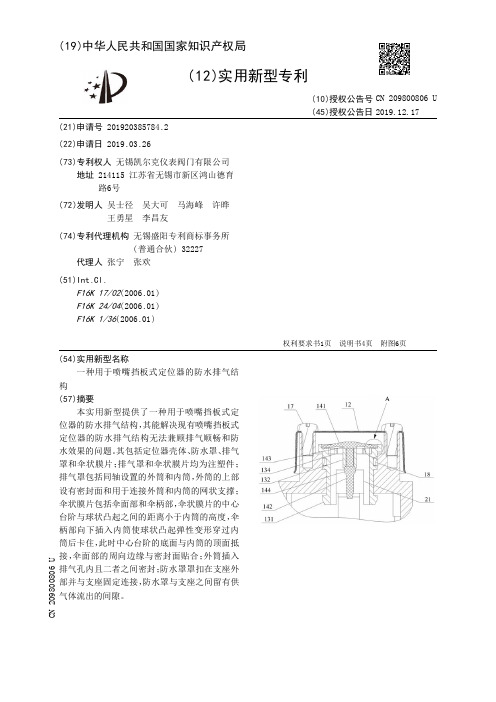

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385784.2(22)申请日 2019.03.26(73)专利权人 无锡凯尔克仪表阀门有限公司地址 214115 江苏省无锡市新区鸿山德育路6号(72)发明人 吴士径 吴大可 马海峰 许晔 王勇星 李昌友 (74)专利代理机构 无锡盛阳专利商标事务所(普通合伙) 32227代理人 张宁 张欢(51)Int.Cl.F16K 17/02(2006.01)F16K 24/04(2006.01)F16K 1/36(2006.01)(54)实用新型名称一种用于喷嘴挡板式定位器的防水排气结构(57)摘要本实用新型提供了一种用于喷嘴挡板式定位器的防水排气结构，其能解决现有喷嘴挡板式定位器的防水排气结构无法兼顾排气顺畅和防水效果的问题。
其包括定位器壳体、防水罩、排气罩和伞状膜片；排气罩和伞状膜片均为注塑件；排气罩包括同轴设置的外筒和内筒，外筒的上部设有密封面和用于连接外筒和内筒的网状支撑；伞状膜片包括伞面部和伞柄部，伞状膜片的中心台阶与球状凸起之间的距离小于内筒的高度，伞柄部向下插入内筒使球状凸起弹性变形穿过内筒后卡住，此时中心台阶的底面与内筒的顶面抵接，伞面部的周向边缘与密封面贴合；外筒插入排气孔内且二者之间密封；防水罩罩扣在支座外部并与支座固定连接，防水罩与支座之间留有供气体流出的间隙。
权利要求书1页 说明书4页 附图6页CN 209800806 U 2019.12.17C N 209800806U权 利 要 求 书1/1页CN 209800806 U1.一种用于喷嘴挡板式定位器的防水排气结构，其特征在于：其包括定位器壳体和防水罩，所述定位器壳体上设有排气孔，其特征在于：其还包括排气罩和伞状膜片；所述定位器壳体外部成型有与所述排气孔连通的支座；所述排气罩和所述伞状膜片均为注塑件；所述排气罩包括同轴设置的外筒和内筒，所述外筒的上部设有密封面和用于连接所述外筒和所述内筒的网状支撑；所述伞状膜片包括伞面部和伞柄部，所述伞面部的内侧设有与所述伞柄部同轴连接的中心台阶，所述伞柄部的轴向中部设有球状凸起，所述中心台阶与所述球状凸起之间的距离小于所述内筒的高度，所述伞柄部向下插入所述内筒使所述球状凸起弹性变形穿过所述内筒后卡住，此时所述中心台阶的底面与所述内筒的顶面抵接，所述伞面部的周向边缘与所述密封面贴合；所述外筒插入所述排气孔内且二者之间密封；所述防水罩罩扣在所述支座外部并与所述支座固定连接，所述防水罩与所述支座之间留有供气体流出的间隙。
【CN209985121U】一种基于抑制粉尘技术的雾化控制箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920590688.1(22)申请日 2019.04.26(73)专利权人 南京贤云机电科技有限公司地址 211500 江苏省南京市六合区中山科技园科创大道9号A7栋1042室(72)发明人 堵敏贤 堵成云 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.B01D 47/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种基于抑制粉尘技术的雾化控制箱(57)摘要本实用新型公开了一种基于抑制粉尘技术的雾化控制箱，包括外壳体，所述外壳体的底部固定连接有底座，所述外壳体的正面固定连接有面板，所述面板的正面固定连接有显示屏，所述显示屏与内部电源电性连接，所述显示屏的下方设有转把，所述转把与外壳体转动连接，所述转把的下方设有键盘，所述键盘与外壳体固定连接，所述外壳体的背面固定连接有端头，所述端头的底部固定连接有传输管，所述端头的中间位置处设有中心管，所述中心管与外壳体固定连接。
本实用新型通过设置有端头、第一气流管、第二气流管和第三气流管，可以通过其进行交替气体雾化，防止在单个气流管堵塞时就无法使用，使得提高了控制箱的自身维护性。
权利要求书1页 说明书3页 附图3页CN 209985121 U 2020.01.24C N 209985121U权 利 要 求 书1/1页CN 209985121 U1.一种基于抑制粉尘技术的雾化控制箱，包括外壳体(4)，其特征在于：所述外壳体(4)的底部固定连接有底座(6)，所述外壳体(4)的正面固定连接有面板(1)，所述面板(1)的正面固定连接有显示屏(3)，所述显示屏(3)与内部电源电性连接，所述显示屏(3)的下方设有转把(5)，所述转把(5)与外壳体(4)转动连接，所述转把(5)的下方设有键盘(2)，所述键盘(2)与外壳体(4)固定连接，所述外壳体(4)的背面固定连接有端头(10)，所述端头(10)的底部固定连接有传输管(8)，所述端头(10)的中间位置处设有中心管(7)，所述中心管(7)与外壳体(4)固定连接，所述端头(10)的上方设有预警器(9)，所述预警器(9)与外壳体(4)固定连接，所述预警器(9)与内部电源电性连接，所述端头(10)背面固定连接有包裹管套(11)，所述包裹管套(11)的内侧壁固定连接第一气流管(12)，所述第一气流管(12)的下方设有第二气流管(13)，所述第二气流管(13)与端头(10)固定连接，所述第二气流管(13)的下方设有第三气流管(14)，所述第三气流管(14)与端头(10)固定连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920265372.5
(22)申请日 2019.03.01
(73)专利权人 上海逐源机械科技有限公司
地址 200540 上海市金山区工业园区亭卫
公路6558号9幢674室
(72)发明人 许传东
(74)专利代理机构 上海宏京知识产权代理事务
所(普通合伙) 31297
代理人 周高
(51)Int.Cl.
F23G 7/04
(2006.01)
F23D 11/38
(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种三流体雾化喷嘴
(57)摘要
本实用新型公开了一种三流体雾化喷嘴，包
括蒸汽喷芯，所述蒸汽喷芯的外侧套设有液体旋
流环，所述液体旋流环的外侧均匀开设有液体螺
旋槽，所述蒸汽喷芯外侧的下方装配有液体帽，
所述液体帽上端在液体旋流环的外侧装配有空
气环，所述空气环的外侧均匀开设有空气螺旋
槽，所述空气环的外侧装配有空气帽，所述空气
帽与所述液体帽螺纹连接。本实用新型采用蒸汽
加热液体，同时与压缩空气共同雾化化工废液，
能够解决多数化工废液低温结晶的问题，防止喷
嘴堵塞，同时该喷嘴采用外部混合式结构，螺旋
槽导流的方式，雾化更加细致均匀，杜绝了高粘
度液体再次凝结。化工分液焚烧更充分，焚烧温
度高，有害物质生成少。
权利要求书1页 说明书3页 附图6页
CN 209782662 U
2019.12.13
C
N
2
0
9
7
8
2
6
6
2
U
1.一种三流体雾化喷嘴，其特征在于，包括蒸汽喷芯(1)，所述蒸汽喷芯(1)的外侧套设
有液体旋流环(2)，所述液体旋流环(2)的外侧均匀开设有液体螺旋槽(2-1)，所述蒸汽喷芯
(1)外侧的下方装配有液体帽(3)，所述液体帽(3)上端在液体旋流环(2)的外侧装配有空气
环(4)，所述空气环(4)的外侧均匀开设有空气螺旋槽(4-1)，所述空气环(4)的外侧装配有
空气帽(5)，所述空气帽(5)与所述液体帽(3)螺纹连接。
2.根据权利要求1所述的一种三流体雾化喷嘴，其特征在于：所述蒸汽喷芯(1)的内部
设有蒸汽加速腔(6)，所述蒸汽加速腔(6)的前端为蒸汽喷口(6-1)。
3.根据权利要求1所述的一种三流体雾化喷嘴，其特征在于：所述蒸汽喷芯(1)外壁与
空气环(4)内壁之间的间隙在所述液体旋流环(2)的上方形成液体加速腔(7)，所述液体加
速腔(7)的前端为液体喷口(7-1)。
4.根据权利要求1所述的一种三流体雾化喷嘴，其特征在于：所述空气环(4)的外壁与
空气帽(5)的内壁之间形成空气加速腔(8)，所述空气加速腔(8)的前端为空气喷口(8-1)。
5.根据权利要求1所述的一种三流体雾化喷嘴，其特征在于：所述液体帽(3)的底部设
有与所述液体螺旋槽(2-1)连通的液体流道。
权 利 要 求 书
1/1页
2
CN 209782662 U
