工业X射线探伤卫生防护标准
DB11-T1033-2013《工业射线辐射探伤安全和防护分级管理要求》
ICS点击此处添加ICS号点击此处添加中国标准文献分类号DB11 北京市地方标准DB 11/T 1033—2013工业射线探伤辐射安全和防护分级管理要求Requirements for radiation safety and protection of industrial radiography2013-12-20发布2014-01-01实施目次前言 (II)引言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分级管理 (2)5 通用管理要求 (2)6 分级管理要求 (5)参考文献 (11)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由北京市环境保护局提出并归口。
本标准由北京市环境保护局组织实施。
本标准起草单位：中国原子能科学研究院。
本标准主要起草人：何荣华、王绍林、李航、薛建中、陈文梅。
引言为规范北京市工业射线探伤行业的辐射安全和防护管理，根据《中华人民共和国放射性污染防治法》、《放射性同位素与射线装置安全和防护条例》和《放射性物品运输安全管理条例》等法律法规制定本标准。
工业射线探伤辐射安全和防护分级管理要求1 范围本标准规定了工业射线探伤辐射安全和防护的通用和分级管理要求。
本标准适用于固定式和移动式工业射线探伤作业的辐射安全和防护管理。
本标准不适用于工业射线探伤设备生产、销售过程中的辐射安全和防护管理。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14058 γ射线探伤机GBZ 117 工业X射线探伤放射卫生防护标准DB11/ 412-2010 放射性物品库安全防范要求DB11/ 413-2007 放射性物品公路运输风险等级和安全防范要求3 术语和定义下列术语定义适用于本文件。
3.1工业射线探伤 Industrial radiography利用X、γ射线探伤装置（包括含放射源的探伤机、产生X射线的X射线机）对物件进行探伤作业的活动。
X射线探伤安全环境管理规定
X射线探伤安全环境管理规定一、导言X射线探伤技术作为一种非破坏性检测方法，被广泛应用于航空、航天、核工业、石化等领域。
但是，假如在使用中没有合理的安全防护和管理措施，不仅会对员工和现场人员造成安全隐患，还会产生较大的环境风险。
因此，必需实行有效的管理措施来确保X射线探伤的安全环境，保障人员和设备安全，防止事故发生。
二、X射线探伤设备安全环境管理规定1.设备安全技术要求X射线探伤设备必需符合国家标准和规定，设备在使用前必需经过检测，确保全部电气元件的线路、安全开关、隔离等符合要求，设备舱门必需能够有效锁紧，以防止未经授权的人员进入。
2.工作区域要求（1）探伤区域探伤区域必需有明确的标识，并设有警示标志，对于探伤区域的范围和位置必需有认真的规定，必需保证人员和设备的安全。
（2）辐射区域在探伤过程中，必需设定一个合理的辐射区域，该区域必需设有明确的警示标志，区域内必需有辐射计来监测辐射水平，确保辐射水平不会超过标准限值。
3.员工资质要求为了确保X射线探伤设备使用安全，必需要求从事X射线探伤检测工作的人员必需具备相应技能证书和阅历，新员工必需进行培训，并经过合格的考试，取得合格证书后方可从事相关工作。
并且，员工必需定期进行考核和培训，以适应技术变化和规范要求的更新。
4.现场操作规范（1）禁止非授权人员进入探伤区域和辐射区域，必需有专人监管。
（2）探伤开始前，必需确保探伤条件充足规定要求。
（3）操作人员必需谙习仪器使用程序和相应掌控器的功能及使用限制，避开误操作。
（4）操作过程中，必需要求操作人员佩戴个人剂量计，并对操作人员进行剂量监测，掌控辐射剂量不超过规定限制。
（5）操作结束后，必需关闭设备，清理探伤区域和辐射区域，确保辐射剂量在批准范围内。
5.安全培训和演练对于X射线探伤设备使用，必需定期开展安全培训和演练。
培训和演练内容包括初次入场培训、日常安全操作规程、事故处置、紧急救援措施等方面。
并定期开展模拟演习，提高实战本领。
X射线探伤放射防护及运营安全技术规范
X射线检测设备是利用X射线对材料的透 射性能及不同材料对射线的吸收和衰减程 度不同，通过成像器感光成黑白程度不同 的图像或使荧光物质发出强弱变化的荧光 来实现材料缺陷检测的。
~4~
二、X射线简介（2/2）
X射线的发现及产生机理
团结 高效 和谐
X射线检测原理
X射线检测应用示例
X射线在汽车零部件无损 检测方面的应用示例。
GB18871-2002《电离辐射防护与辐射源安全基本标准》 • 规定了对电离辐射防护和辐射源安全的基本要求。 适用于实践和干预中人员所受电离辐射照射的防护 和实践中源的安全。 不适用于非电离辐射(如微波、紫外线、可见光及红 外辐射等)对人员可能造成的危害的防护。
我司X射线设备示意图 及主要参数
适用
不适用 6.3（现场探伤的分区及检测要求） 不适用，其余适用
5 6
~18~
团结 高效 和谐 五、X射线检测运营安全规范（草案概要 1/4）
X射线从 业人员管 理要求
探伤装置 及探伤室 技术性能 及管理要 求
X射线探 伤安全管 理要求
实现检 测运营 安全目 标
~19~
五、X射线检测运营安全规范（草案概要 2/4团结 ）高效 和谐
对象 年剂量限 年工作日 日工作时 值 （六天工作 间 （mSv/y） 制） （h） 20 312.857 8 6 1 312.857 312.857 8 8 平均剂量限值 （μSv/h）
我司X射线设备示意图 及主要参数
职业照射 职业照射（1618岁） 公众照射
7.991
2.397 0.399
GBZ117-2015条款 对我司设备适用性
开始出现急性放射病征象，继续增加剂量时，则可 出现死亡，剂量越大，死亡率越高。）
工业探伤放射性
• 放射源探伤装置
• 管道爬行器
四、放射源
• 按照GB18871分：密封源和非密封源
• 密封源：密封在包壳里的或紧密地固结在覆盖层里并呈固 体形态的放射性物质。密封源的包壳或覆盖层应具有足够 的强度，使源在设计使用条件和磨损条件下，以及在预计 的事件条件下，均能保持密封性能，不会有放射性物质泄 漏出来。
围裙、手套等。
用人单位应根据实际 需要为工作人员提供适用 、足够和符合有关标准的 个人防护用具, 如各类防 护服、防护围裙、防护手 套等，并应使他们了解其 性能和使用方法。
八、辐射的生物效应
• 辐射对人体的作用是一个极其复杂的过程。人体从吸收辐 射能量开始，到生成生物效应，乃至机体的损伤和死亡为 止，涉及许多不同性 生育器官损伤 造血器官损伤 消化器官损伤 中枢神经损伤
白内障 免疫系统受损
癌症
遗传病
• 严重灼伤和肢残
bb
•b
北京燕化事故 2001.9.2
照后1天
照后2天
照后4天
天津事故
辽宁灯塔市事故 2001．04．18
本介绍到此结束，十分粗浅， 错谬之处敬请指正。谢谢大家。
工业X射线探伤的辐射防护
• 固定式探伤----机房应选在厂区的一角，机房 面积根据工作需要确定，探伤室必须与控制室 分开；探伤室门应安装联锁装置，门外应设工 作指示灯；
• 流动式探伤----控制区（100uSv/w）应设有 “禁入X射线区”的标记；管理区（5uSv/w） 在其边界上必须设警戒标志，如信号灯、铃、 警戒，并悬挂清晰可见的“无关人员禁止入内” 警告牌，必要时设专人警戒；
距离防护
X线对周围空间产生的剂量率 随距离增加而减少。X线束似点状 源，剂量率与距离的平方成反比， 及距离增加一倍，照射量率减少到 原来的1/4，因此，人体离X射线源 越远，照射量率越低，在相同时间 内受到的照射量也越小。
用人单位应注意X射线无损检测的卫生防护

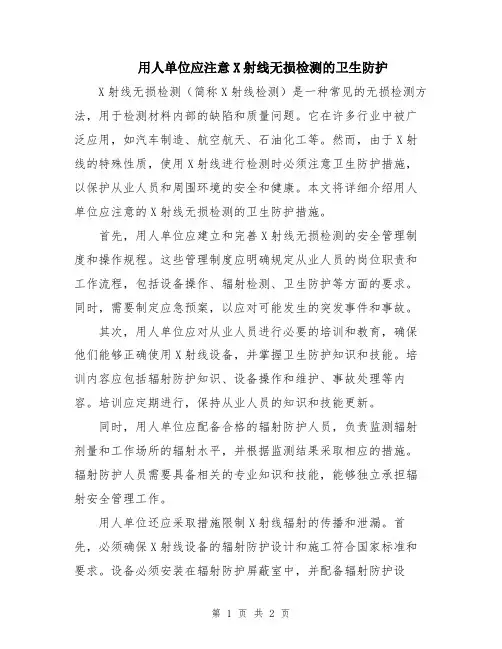

用人单位应注意X射线无损检测的卫生防护X射线无损检测（简称X射线检测）是一种常见的无损检测方法，用于检测材料内部的缺陷和质量问题。
它在许多行业中被广泛应用，如汽车制造、航空航天、石油化工等。
然而，由于X射线的特殊性质，使用X射线进行检测时必须注意卫生防护措施，以保护从业人员和周围环境的安全和健康。
本文将详细介绍用人单位应注意的X射线无损检测的卫生防护措施。
首先，用人单位应建立和完善X射线无损检测的安全管理制度和操作规程。
这些管理制度应明确规定从业人员的岗位职责和工作流程，包括设备操作、辐射检测、卫生防护等方面的要求。
同时，需要制定应急预案，以应对可能发生的突发事件和事故。
其次，用人单位应对从业人员进行必要的培训和教育，确保他们能够正确使用X射线设备，并掌握卫生防护知识和技能。
培训内容应包括辐射防护知识、设备操作和维护、事故处理等内容。
培训应定期进行，保持从业人员的知识和技能更新。
同时，用人单位应配备合格的辐射防护人员，负责监测辐射剂量和工作场所的辐射水平，并根据监测结果采取相应的措施。
辐射防护人员需要具备相关的专业知识和技能，能够独立承担辐射安全管理工作。
用人单位还应采取措施限制X射线辐射的传播和泄漏。
首先，必须确保X射线设备的辐射防护设计和施工符合国家标准和要求。
设备必须安装在辐射防护屏蔽室中，并配备辐射防护设施，如铅门、铅窗、铅板等。
设备必须经过定期的安全检验和测量，确保其运行正常。
此外，用人单位应通过合理的工艺控制和操作管理，减少X 射线辐射的产生和传播。
设备操作人员必须遵守操作规程，正确设置设备参数，合理调整工艺流程，降低辐射泄漏和剂量。
同时，必须配备辅助设备和防护装备，如防护眼镜、防护手套、防护服等，以降低辐射对从业人员的危害。
最后，用人单位必须建立健全的监测和记录机制，对工作场所的辐射水平进行定期监测和评估。
监测方法可以使用辐射计和剂量仪进行，监测频率和地点应根据工作情况和国家标准进行确定。
用人单位应注意X射线无损检测的卫生防护
用人单位应注意X射线无损检测的卫生防护人们对于X射线无损检测的需求越来越高，尤其是在工业、建筑和航空等领域。
然而，使用X射线无损检测技术也存在一些健康和安全问题。
用人单位在使用X射线无损检测设备时，应该十分重视卫生防护，确保员工和环境受到充分的保护。
首先，用人单位应对员工进行必要的培训，包括如何正确操作X射线无损检测设备、如何佩戴和使用防护设备，以及如何识别和应对紧急情况。
员工要了解X射线的基本原理、辐射的传播方式和可能产生的危害，掌握正确的安全操作流程和紧急情况下的应急措施，提高对危险因素的认识和应对能力。
其次，用人单位应为员工提供适当的防护设备，包括头部、眼部、呼吸道、手部和全身的防护装备。
例如，员工应戴上适当的防护眼镜、头盔、手套和防护服，以减少X射线辐射对身体的危害。
同时，还应提供适当的防护屏障和辐射防护设施，例如强化玻璃窗、铅屏蔽等，以降低员工长期接触X射线辐射的风险。
此外，用人单位应定期检查和维护X射线无损检测设备，确保其正常运行和安全使用。
设备操作人员应定期检查设备的辐射防护标志和警告符号是否完好清晰，是否存在损坏或缺失的情况。
同时，设备操作人员还应定期对设备进行辐射量测量和质量控制，保证辐射水平在安全范围内，不会对员工和环境造成危害。
另外，用人单位还应制定相关的作业规程和安全操作规范，明确各岗位的职责和操作要求。
员工应严格按照规程和规范进行操作，不得随意违反或擅自修改操作方法。
员工要定期接受职业健康体检，及时发现和处理辐射相关的健康问题。
最后，用人单位还应加强对X射线无损检测技术的宣传和教育，提高员工对辐射防护的认识和意识。
通过举办培训讲座、开展安全知识竞赛等活动，提高员工的安全意识，增强他们主动遵守安全规程和操作要求的能力。
总之，用人单位在使用X射线无损检测设备时，应重视卫生防护工作，确保员工和环境的安全。
这需要从多个方面入手，包括员工培训、防护设备提供、设备维护和操作规程制定等。
工业探伤防护标准
工业探伤防护标准一、探伤作业许可探伤作业必须经过严格的许可程序。
企业应建立探伤作业许可制度，明确许可的流程、责任和审批权限。
探伤作业许可应包括对探伤项目、探伤设备、探伤人员、安全措施等方面的审查和批准。
二、探伤人员培训探伤人员必须经过专业培训，掌握探伤设备的使用、维护和安全操作规程。
培训应包括理论知识、实际操作和安全意识等方面的内容。
未经培训的人员不得从事探伤作业。
三、探伤设备管理企业应建立探伤设备管理制度，明确设备采购、验收、使用、维护和报废等环节的要求。
设备应定期进行检查和维护，确保其性能正常、安全可靠。
设备应按照规定进行检测和校准，确保其测量准确度和可靠性。
四、放射性物质管理企业应建立放射性物质管理制度，明确放射性物质的采购、使用、贮存和废弃等环节的要求。
放射性物质必须经过严格的审批程序，并按照规定进行使用和贮存。
放射性物质的运输和使用过程中，必须采取有效的安全措施，确保人员和环境的安全。
五、辐射安全防护企业应建立辐射安全防护制度，明确辐射安全防护的要求和责任。
探伤作业现场应设置警示标识和安全隔离带，确保人员和设备的安全。
从事辐射作业的人员必须佩戴个人防护用品，并定期进行健康检查。
企业应建立辐射监测系统，对探伤作业现场进行实时监测，确保辐射水平符合规定要求。
在高辐射风险的情况下，企业应采取额外的安全措施，如使用自动化设备或机器人进行操作，减少人员的接触时间。
企业应定期进行辐射安全检查和评估，确保各项安全措施的有效性。
企业应建立完善的辐射事故应急预案，明确应急响应流程和处理措施，确保在辐射事故发生时能够迅速、有效地进行处理。
企业应定期进行辐射事故应急演练，提高应急响应能力。
同时，与相关单位保持紧密联系，以便在必要时寻求协助和支持。
企业应积极推广先进的辐射防护技术和方法，提高辐射防护水平。
同时，关注国际和国内辐射防护标准的更新和发展趋势及时更新防护设备和措施以适应新的要求。
企业应与专业机构合作开展辐射安全培训和研究项目提高员工的专业知识和技能水平加强对外交流与合作共享经验和资源共同推动工业探伤行业的健康发展。
X射线探伤安全环境管理规定
X射线探伤安全环境管理规定
一、背景
X射线探伤技术在现代工业、医疗等领域得到广泛应用。
然而，X
射线探伤也存在一定的辐射危害。
为了保护工作人员及周边环境的安全，制定X射线探伤安全环境管理规定，是现今行业管理的重要部分。
二、探伤设备安全运行要求
1.探伤设备必须经过验收并符合有关标准的要求，经领导同
意后方可投入使用，并定期进行维护及检修。
2.工作人员必须有专业技能，熟悉控制设备及实施应急预案
的流程。
3.安装X射线探伤设备应在负压受控区域内，设备周边应设
有防护屏障，以减小辐射范围。
4.工作现场应设有符合要求的辐射警示牌，以提醒人员注意
辐射防护安全。
三、安全防护措施
1.工作人员应时刻佩戴符合国家安全防护标准的防护装置，
并定期对防护装置进行检测及更换。
2.安装辐射剂量计，监测工作人员及周边环境的辐射剂量，
并定期将数据上传至相关职能部门。
3.安排工作班次，工作人员每个班次的辐射剂量不得超过国家有关标准。
4.为工作人员提供完善的日常培训及技能提高，定期进行应急演练。
5.加强设备及材料管理，严禁购买和使用不合规产品。
四、责任追究
1.对违反本规定的行为，将视情节轻重给予相应的纪律处分及罚款，并取消其从事X射线探伤作业资格。
2.对造成事故的，要依法追究相关责任人员的刑事责任或行政责任。
五、结论
X射线探伤技术在工业、医疗等领域发挥着重大作用，但是其辐射危害也不容忽视。
因此，对X射线探伤安全环境管理规定的制定及实行，不仅是保护工作人员健康安全，也是维护公共利益的重要举措。
工业射线探伤辐射防护与安全措施工业射线探伤辐射防护与安全措施
工业射线探伤辐射防护与安全措施工业射线探伤辐射防护与安全措施1、编制依据1.1编制依据1.1.1《中华人民共和国职业病防治法》2001年国家主席令第60号；1.1.2《中华人民共和国放射性污染防治法》2003年国家主席令第6号；1.1.3《放射性同位素与射线装置安全和防护条例》2005年国务院第449号令；1.1.4《放射性同位素与射线装置安全许可管理办法》2006年国家环保总局令第31号；1.1.5《关于γ射线探伤装置的辐射安全要求》2007年国家环保总局8号文件；1.1.6《放射工作人员职业健康管理办法》2007年卫生部令第55号；1.1.7《放射工作卫生防护管理办法》2001年卫生部令第17号；1.1.8《电离辐射防护与辐射源安全基本标准》GB18871-2002；1.1.9《工业γ射线探伤放射卫生防护标准》GBZ132-2002；1.1.10《工业X射线探伤放射卫生防护标准》GBZ117-2006；编制说明本工业射线探伤辐射防护与安全措施，以结合我国现行相关法律、法规及辐射防护与安全的基本标准及技术标准要求进行编制。
2、适用范围2.1本措施明确了放射工作人员、工业射线探伤装置及辐射源和射线探伤工作场所的辐射防护安全要求及辐射防护的安全措施。
2.2本措施适用于华电珙县电厂2×600MW工程2#机组及脱硫工程工业X、γ射线探伤工作过程中的操作与辐射防护。
3、辐射安全防护的基本原则3.1辐射实践的正当性，即辐射实践具有正当理由，获得的利益超过付出的代价。
3.2辐射防护的最优化，即辐射照射应保持在可合理达到的尽可能低的水平，避免一切不必要的照射。
3.3个人剂量限值，即在实施辐射实践的正当化和辐射防护的最优化的同时，运用剂量限值对个人受照加以限制。
4、放射工作人员的防护4.1放射防护培训（1）放射防护培训是为了提高放射工作人员对放射安全重要性的认识，增强防护意识，掌握防护技术，最大限度地减少不必要的照射，避免事故发生，保障工作人员和公众的健康与安全必要措施。
工业探伤操作工安全防护措施
工业探伤操作工安全防护措施
放射线工作者应遵照国家有关放射护卫生标准的规定制定必要的防护措施，正确进行x线检查的操作，认真执行保健条例，定期监测射线工作者所接受的剂量。
在X线环境工作时要穿戴X射线防护服、铅围裙、铅围脖、铅帽、铅眼睛、铅手套、铅面罩及性腺防护等，并利用距离防护原则，加强自我防护：
1.X线机的固有防护：X线机的固有安全防护性能是X线防护的最重要环节。
球管管套、遮光器应不漏射线，窗口装有铝滤过板，有用线束进入患者皮肤处的空气照射量率应小于6R/min。
特别是用床上球管透视时，X线球管及其附件如有辐射线泄漏，工作人员及患者将受到直接辐射。
2.时间防护：尽量缩短X线的辐射时间。
在介入手术前要拟订严格的操作程序，了解患者的有关资料，尽量减少不必要的曝光。
术中操作的累计曝光时间不应超过30min，优化最佳投照条件，避免重复照射。
3.距离防护：利用增加术者与辐射源(即球管焦点)和散射体(即受检查)的距离，减少术者所受辐射剂量，距离每增加1倍，辐射剂量减少3/4，透视曝光时除术者及主要助手，其他人员应远离，避开X线辐射源。
4.屏蔽防护：在射线源与工作人员之间设置屏蔽，减少或消除射线的辐射，如果屏蔽铅衣、铅围裙、铅帽、铅眼镜、铅手套等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业X射线探伤卫生防护标准
前言
本标准第4-6章和附录B为强制性的，其余为推荐性的。
根据《中华人民共和国职业病防治法》制定本标准。原标准GB16357-1996
与本标准不一致的，以本标准为准。
本标准的附录A是资料性附录，附录B是规范性附录。
本标准由中华人民共和国卫生部提出并归口。
本标准起草单位:山东省医学科学院放射医学研究所、丹东仪表研究所。
本标准主要起草人:苏协铭、贺国栋、邓大平、邱玉会等。
本标准由中华人民共和国卫生部负责解释。
工业X射线探伤卫生防护标准
Radiological protection standards for industrial X-ray detection
GBZ117-2002
1 范围
本标准规定了工业X射线探伤装置和探伤作业场所及有关人员的放射卫生
防护要求。
本标准适用于500kV以下的工业X射线探伤装置(以下简称X射线装置)的生
产和使用。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引
用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，
然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡
不注日期的引用文件，其最新版本适用于本标准。
GB 8703 辐射防护规定
3 术语和定义
下列术语和定义适用于本标准。
3.1 X射线专用探伤室探伤 X-ray defect detecting in the room for special
use
在专用探伤室对物体内部缺陷进行X射线透照检查的工作过程。
3.2 X射线现场探伤 X-ray defect detecting on-the-spot
在室外、生产车间或安装现场使用移动式或携带式X射线探伤装置对物体内
部缺陷进行X射线透照检查的工作过程。
3.3 探伤室 defect detecting room
放置X射线装置和被检物体进行X射线透照检查并具有一定屏蔽射线作用
的照射室。
4 X射线探伤装置的放射卫生防护要求
4.1 防护技术要求
4.1.1 X射线管头
4.1.1.1 移动式或固定式的X射线装置管头组装体应能固定在任何需要的位置
上加以锁紧。
4.1.1.2 X射线管头应安装有限束装置。
4.1.1.3 X射线管头窗口孔径不得大于额定最大有用线束射出所需尺寸。
4.1.1.4 X射线管头必须具有如下标志:
a)制造厂名称或商标;
b)型号及顺序编号;
c)X射线管的额定管电压、额定管电流;
d)焦点的位置;
e)出厂日期。
4.1.2 漏射线空气比释动能率
X射线装置在额定工作条件下，距X射线管焦点1m处的漏射线空气比释动
能率应符合如下要求:
管电压,kV
漏射线空气比释功能率,mGy¡h-1
<150 <1
150～200 <2.5
>200 <5
4.1.3 控制器
4.1.3.1 控制器必须安设X射线管电压的通或断、X射线管电压与管电流和照射
时间显示装置。
4.1.3.2 工作在固定的管电压或固定的管电流的X射线装置必须在控制器上安
设标明管电压或管电流的数值。
4.1.3.3 控制器必须安设高压接通的外部报警或指示装置。
4.1.4 连接电缆
移动式或携带式X射线装置，控制器与X射线管头或高压发生器的连接电缆
不得短于20m。
4.1.5 产品说明书
产品说明书应注明X射线装置的型号、规格和主要技术指标与防护性能。
4.2 漏射线空气比释动能率的测试条件
a)X射线管头窗口的最大有用线束截面积用10个半值层的吸收材料进行屏
蔽，参见附录A(资料性附录);
b)在额定工作条件下，用剂量率仪测定以焦点为球心半径1m球面上的空气
比释动能率，应是100cm，面积上的平均测量值;
c)漏射线监测误差应小于30%。
4.3 验收规则
4.3.1 X射线装置的防护性能是否符合本标准的要求，应由生产单位检验部门进
行检验，放射卫生防护监督部门抽验。
4.3.2 在下列情况下，应进行型式试验(按本标准规定的项目进行检查)。
a)新产品或老产品砖厂投产前;
b)连续生产中的产品，每年应不少于一次;
c)间隔一年以上再投产时;
d)产品的设计、工艺或材料有改变，可能影响产品的防护性能时。
a)与d)型式试验应有所在地省级卫生行政部门指定的放射卫生技术服务机
构参加。型式试验结果均应送该机构备案。
5 X射线探伤作业场所的放射卫生防护要求
5.1 X射线专用探伤室探伤
5.1.1 专用探伤室的设置必须充分考虑周围的放射安全，探伤室必须与操作室分
开。
5.1.2 探伤室屏蔽设计应充分考虑有用线束照射的方向和范围、装置的工作负荷
及室外情况，确保室外人员年有效剂量小于其相应的限值。
5.1.3 探伤室门的防护性能应与同侧墙的防护性能相同，并安装门-机联锁安全
装置和照射信号指示器，必须在门关闭后X射线装置才能进行透照检查。
5.1.4 探伤室的窗口必须避开有用线束的照射方向，并应具有同侧墙的屏蔽防护
性能。
5.2 X射线现场探伤作业
5.2.1 进行透照检查时，必须考虑控制器与X射线管和被检物体的距离、照射方
向、时间和屏蔽条件等因素，以保证探伤作业人员的受照剂量低于剂量限值，并
应达到可以合理做到尽可能低的水平。
5.2.2 进行透照检查时，可将被检物体周围的空气比释动能率在4O¦Gy¡h-1以上
的范围内划为控制区，特殊情况参见附录B(规范性附录)。控制区边界上必须悬
挂清晰可见的"禁止进入X射线区"警示标识，探伤作业人员应在边界外操作，否
则必须采取防护措施。
5.2.3 进行透照检查时，控制区边界外空气比释动能率在4¦Gy¡h-1以上的范围
内可划为管理区，在其边界上必须设警示标识，如信号灯、铃、警戒绳，并悬挂
清晰可见的"无关人员禁止入内"警告牌，必要时设专人警戒。尚应注意控制在管
理区边界附近不应有经常停留的公众成员。
6 放射防护监测
6.1必须加强对现场探伤作业人员进行个人剂量监测。
6.2 专用探伤室建成后必须进行验收监测，当工作条件变动时应注意进行场所监
测。
6.3 现场探伤的工作条件和现场变动时，必须进行场所监测，并验证确定的控制
区和管理区。
附录A
(资料性附录)
X射线防护材料半值层
A.1 宽X射线束屏蔽材料的近似半值层
见表A.1。
表A.1 铅和混凝土的宽X射线束的近似半值层
X射线管电压 d1/2,cm
kV 铅 混凝土
50 0.005 0.4
75 0.015 ¡
100 0.025 1.6
150 0.029 2.2
200 0.042 2.6
250 0.086 2.8
300 0.17 3.0
400 0.25 3.0
500 0.31 3.6
附 录 B
(规范性附录)
X射线现场探伤作业控制区与管理区的确定
B.1 把控制区边界空气比释动能率定为4O¦Gy¡h-1，是按放射工作人员年有效剂
量限值的十分之三(15mSv)和每周实际开机时间为7.5h惟算的。如果每周实际开
机时间t大于7.5h，控制区边界空气比释动能率应按下式计算:
K=300/t (B.1)
式中: K¡控制区边界空气比释动能率,Gy¡h-1;
t¡每周实际开机时间,h
300¡15mSv平均分配到每年50周的数值，即300¦Sv。
同时，管理区边界空气比释动能率也相应改变。
