时间同步监测装置(TMU)简介
YJD-3000时钟同步监测单元（TMU）
1. 装置说明
时钟同步监测单元采用模块化结构设计，可以通过多种接口板接入现场的各类不同的对时信号。同时该装置以网络方式通过数据网与中心端核心时钟建立时间同步关系，获取精确时间。该装置通过对接入的多种时间信号和中心端核心时钟的时间参考信号进行时间对比，并将该信息通过数据网上报至监控中心，实现主要的时间精度监测功能，同时还将上报时钟监测装置的本体工作状态等信息。监控中心通过专用的监测平台软件对各厂站上报的监测信息进行统一分析和后期处理，并以多种形式提供良好的管理界面环境。
装置功能如下：
具备NTP/PTP/ E1接口，通过SDH或数据网与中心时钟系统进行对时，获取中心站的参考时间；
支持厂站时钟系统的主钟（含主备）、扩展时钟输入测量，将输入的各类型信号与获取的中心站时间基准做比较，测量差值，并通过数据网方式上报中心；
支持厂站端监控系统（总控单元）、RTU、相量测量装置（PMU）、AVC子站、电能量远方终端等被授时设备的时间测量；
支持装置本体状态上报；
支持中心以NTP、PTP 、E1方式监测本体时间精度；
具备多种对时输入监测接口，支持对差分、TTL、光纤、节点、串口等方式的B码、脉冲、报文等多种对时信号进行实时精度测量；
具备多种对时输出接口，支持差分、TTL、光纤、节点、串口等方式的B码、脉冲、报文等多种对时信号；
具有多路开入量接口，可接入主钟、备钟、扩展装置等状态量，包括：时钟失锁、电源失电等；
可作为独立时钟同步系统使用，利用数据网实现时间同步网功能；
当地数据显示功能；
时钟同步监测单元采用嵌入式系统；
支持厂站自动化监控系统的日脉冲引发的SOE报文接收并统计出偏差值上报中心站；
硬件结构如下：
a) 内部结构框图
b) 装置正面图
c) 装置背面图
2. TMU界面操作说明
1） 开机画面
打开装置背后电源开关，开启TMU装置，显示开机画面。启动完成后进入装置首页面，显示装置时钟画面：
界面中左边一栏黄色按钮为装置各项功能按键，通过点触屏幕选择切换。功能项分别为：装置时钟、工况信息、参数查询、实时数据、秒差比较、时钟时间、屏幕设置。
界面右侧区域为功能页面，详细显示当前功能各项数据，通过点触屏幕进入相应设置。
2） 装置时钟
装置时钟界面用于核对查看TMU及现场卫星时钟系统时间数据，通过点触装置时钟按钮进入，装置开机启动后自动跳转进入该界面。
装置时钟界面显示设置项包括：
TMU装置时间：监测管理单元装置自身时间。
主时钟：第一路光纤模块接入时钟，名称可根据实际接入时钟名称定义。
辅时钟：第二路光纤模块接入时钟，名称可根据实际接入时钟名称定义。
扩展时钟：第三路光纤模块接入时钟，名称可根据实际接入时钟名称定义。
主时钟、辅时钟、扩展时钟在显示当前时间的同时，还显示其与TMU装置时钟的秒差值。
3） 工况信息
工况信息界面用于核对查看TMU装置及现场卫星时钟系统运行工况，通过点触工况信息按钮进入。
工况信息界面中显示绿色指示表示工作正常，红色指示表示发生异常。显示设置项包括：
TMU时钟失锁：TMU装置基准时钟模块与主站或卫星失锁，不能与主站或卫星同步对时。
TMU装置故障：TMU装置通讯模块故障，或装置内部通讯接口故障。
失锁（主钟/辅钟/扩展钟）：TMU装置接入的主钟/辅钟/扩展钟时钟信号与卫星失锁。 故障（主钟/辅钟/扩展钟）：TMU装置的主钟/辅钟/扩展钟信号接入模块故障。
信号中断（主钟/辅钟/扩展钟）：TMU装置的主钟/辅钟/扩展钟接入信号中断。
4） 参数查询
参数查询界面用于核对查看现场卫星时钟系统及被授时设备对时检测遥信对应SOE遥信号，通过点触参数查询按钮进入。通过点触上页/下页按钮进行翻页查看。
显示设置项包括：序号、被授时设备名称、对时类型、SOE遥信号等。
被授时设备名称定义设备名称，根据现场实际设备更改。
对时类型定义卫星时钟接入该设备对时信号类型。
SOE遥信号定义该设备对时检测遥信点的SOE遥信序号。
5） 实时数据
实时数据界面用于核对查看现场卫星时钟系统及被授时设备对时检测SOE时间数据，通过点触实时数据按钮进入。
实时数据界面显示设置项包括：序号、被授时设备名称、时钟时间/SOE时间、秒差值等。
SOE时间实时显示SOE脉冲产生时间。
时钟时间实时显示现场时钟系统时间。
秒差值实时显示被授时设备与TMU装置的秒差值。
6） 秒差比较
秒差比较界面用于核对查看被授时设备对时检测SOE时间秒差数据及棒图比较，通过点触秒差比较按钮进入。
7） 时钟时间
时钟时间界面用于核对查看现场卫星时钟系统时间、秒差值及秒差记录比较曲线，通过点触时钟时间按钮进入。
数据曲线显示300点数据，通过点触放大/缩小按钮缩放曲线表上限值。
8） 屏幕设置
屏幕设置界面用于设定屏幕背光、蜂鸣器及背光节能设置，通过点触屏幕设置按钮进入。
背光灯亮度设置通过点触增加亮度/降低亮度按钮调整。 蜂鸣器开关设置通过点触蜂鸣器开/蜂鸣器关按钮设置装置蜂鸣器开关。
背光灯节能设置通过点触数字按钮进入数值设定窗口，键入数值后按回车保存设置。
数值设定窗口输入范围为0-99，ENT键为回车确定，ES键为取消更改，CR键为清除数据。
3. 技术指标
1) 时间同步精度
数据网NTP方式：1ms（毫秒）~100ms（毫秒）；
数据网PTP方式：1us（微秒）~10ms （毫秒）；
SDH E1方式：500ns（纳秒）~1us（微秒） ；
2) 时间测量分辨率
PPS、PPM、PPH等脉冲对时（TTL、光纤、差分）： 20ns（纳秒）；
IRIG-B时码（TTL、光纤、差分）： 20ns（纳秒）；
NTP： 10us（微秒）；
PTP： 20ns（纳秒）；
串口和网络等报文信号： <1s（秒）；
3) 准时刻变位
变位输出精度: <1ms；
4) 支持信号和接口类型
PPS，PPM，PPH；
IRIG-B时码；
光纤(Fiber)；
RS232串口；
RS485，422差分接口；
24～300V节点；
TTL电平；
串口报文；
网络报文；
网络NTP，PTP； 5) 卫星接收时间精度
GPS卫星系统: UTC±200ns
北斗卫星系统： ±100ns
6) 电气参数
输入电压： AC85~265V
DC100~280V
交流频率： 50Hz±5Hz
直流纹波： <10%
功耗： <30W
防护： 防浪涌、输入滤波
7) 环境参数
储存温度： -25~+75℃
运行温度： -5~+45℃
相对湿度： <95%（不结露）
大气压力： 86KPa~106KPa
运行环境： 无腐蚀性气体及导电尘埃、无严重霉菌存在、无剧烈振动源
8) 电磁兼容
绝缘性能： GB/T13926-2002 Ⅳ级
抗高频干扰： GB/T 15153.1-1998 Ⅳ级
抗快速瞬变干扰：GB/T 17626.4-1998 Ⅳ级
抗静电放电干扰：GB/T 15153.1-1998 Ⅳ级
抗磁场干扰： GB/T 17626.8-1998 Ⅴ级
抗浪涌干扰： GB/T 15153.1-1998 Ⅳ级
9) 结构尺寸
4U型： 标准19英寸4U机箱，宽482.6mm高177.8mm深215mm
10) 性能指标
MTBF： 平均无故障时间，优于60000hour
MTTR： 平均维修时间，小于30min，支持热插拔

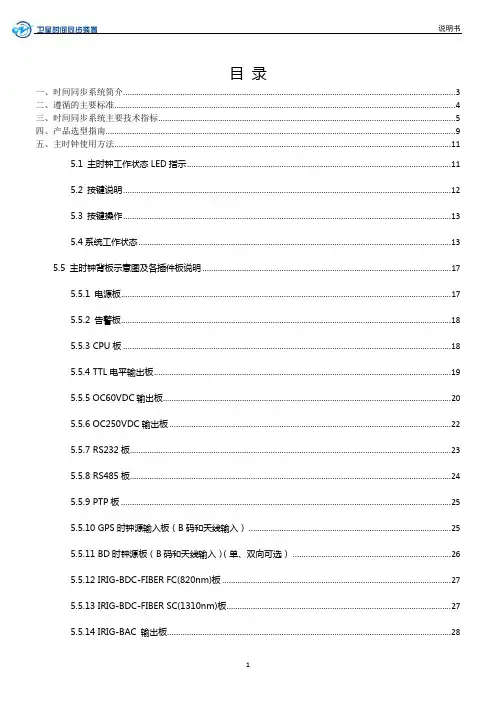

HDTSS-1000时间同步装置说明书
说明书
1
目 录
一、时间同步系统简介 ....................................................................................................................................................... 3
二、遵循的主要标准 ........................................................................................................................................................... 4
三、时间同步系统主要技术指标 ....................................................................................................................................... 5
四、产品选型指南 ............................................................................................................................................................... 9
五、主时钟使用方法 ......................................................................................................................................................... 11
时间同步监测装置(TMU)简介
标准实用
文案大全 YJD-3000时钟同步监测单元（TMU）
1. 装置说明
时钟同步监测单元采用模块化结构设计，可以通过多种接口板接入现场的各类不同的对时信号。同时该装置以网络方式通过数据网与中心端核心时钟建立时间同步关系，获取精确时间。该装置通过对接入的多种时间信号和中心端核心时钟的时间参考信号进行时间对比，并将该信息通过数据网上报至监控中心，实现主要的时间精度监测功能，同时还将上报时钟监测装置的本体工作状态等信息。监控中心通过专用的监测平台软件对各厂站上报的监测信息进行统一分析和后期处理，并以多种形式提供良好的管理界面环境。
装置功能如下：
具备NTP/PTP/ E1接口，通过SDH或数据网与中心时钟系统进行对时，获取中心站的参考时间；
支持厂站时钟系统的主钟（含主备）、扩展时钟输入测量，将输入的各类型信号与获取的中心站时间基准做比较，测量差值，并通过数据网方式上报中心；
支持厂站端监控系统（总控单元）、RTU、相量测量装置（PMU）、AVC子站、电能量远方终端等被授时设备的时间测量；
支持装置本体状态上报；
支持中心以NTP、PTP 、E1方式监测本体时间精度；
具备多种对时输入监测接口，支持对差分、TTL、光纤、节点、串口等方式的B码、脉冲、报文等多种对时信号进行实时精度测量；
具备多种对时输出接口，支持差分、TTL、光纤、节点、串口等方式的B码、脉冲、报文等多种对时信号；
具有多路开入量接口，可接入主钟、备钟、扩展装置等状态量，包括：时钟失锁、电源失电等；
可作为独立时钟同步系统使用，利用数据网实现时间同步网功能；
当地数据显示功能；
时钟同步监测单元采用嵌入式系统；
支持厂站自动化监控系统的日脉冲引发的SOE报文接收并统计出偏差值上报中心站；
标准实用
文案大全 硬件结构如下：
a) 内部结构框图
b) 装置正面图
c) 装置背面图 标准实用
时间统一设备系统简述
时间统一设备系统简述
1、系统概述
时间统一设备用于实现时间的同步功能，在特定应用场合称为“时统设备”。在运行原理上主要由输入的时间源基准和输出的授时协议类型组成，在不同的项目环境中根据项目要求确定时间同步方案，从而得到时间的有序统一。
2、系统要求
根据系统文件内容的描述，对时间同步功能的要求主要有两处的说明（列举修改标题为《时钟同步（一）》和《时钟同步（二）》）。其具体说明文件中表现形式如下：
2.1时钟同步（一）
时钟终端与北斗、GPS时间同步精度：优于100ns（卫星信号在线）
IRIG-B(DC)同步精度：优于1us；（相对于输入在线参考）
IRIG-B(AC)同步精度：优于10us；（相对于输入在线参考）
守时精度：优于1us/30分钟
2.2时钟同步（二）
具有接收北斗、卫星、B(DC)、B(AC)、NTP网络授时功能
能产生并发布IRIG-B(DC)、频率脉冲信号等时统信号
能够接收基底时统中心站的10MHz频率信号
可通过B(DC)向计算机时码卡进行授时服务
时码卡自身具有守时能力
3、系统配置
根据原文件中显示对时钟同步要求的描述，整个系统应用实际拆分为两类设备，分别为用于综合接收各种时间源信号并满足多种授时协议时统设备，和系统中提到单独用于计算机授时的时码卡设备。 3.1时统设备
时统设备指系统文件中除时码卡功能外，满足于其他接收和授时协议接口需求的设备，其需满足参数如下：
3.1.1输入基准参考
具有接收北斗、卫星、B(DC)、B(AC)、NTP网络授时功能；
时钟终端与北斗、GPS时间同步精度：优于100ns（卫星信号在线）；
能够接收基底时统中心站的10MHz频率信号；
IRIG-B(DC)同步精度：优于1us；（相对于输入在线参考）；
IRIG-B(AC)同步精度：优于10us；（相对于输入在线参考）；
守时精度：优于1us/30分钟。
3.1.2输出方式参考
能产生并发布IRIG-B(DC)、频率脉冲信号等时统信号。

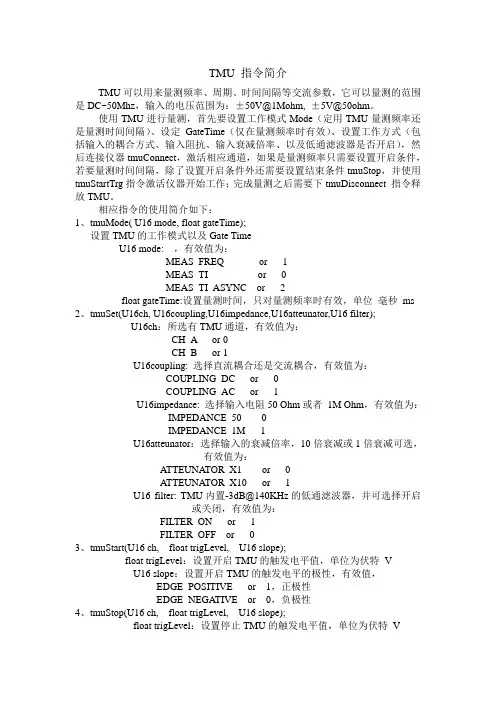

Amida1000指令介绍_TMU
TMU 指令简介
TMU可以用来量测频率、周期、时间间隔等交流参数，它可以量测的范围是DC~50Mhz，输入的电压范围为：±50V@1Mohm, ±5V@50ohm。
使用TMU进行量测，首先要设置工作模式Mode（定用TMU量测频率还是量测时间间隔）、设定GateTime（仅在量测频率时有效）、设置工作方式（包括输入的耦合方式、输入阻抗、输入衰减倍率、以及低通滤波器是否开启），然后连接仪器tmuConnect，激活相应通道，如果是量测频率只需要设置开启条件，若要量测时间间隔，除了设置开启条件外还需要设置结束条件tmuStop，并使用tmuStartTrg指令激活仪器开始工作；完成量测之后需要下tmuDisconnect 指令释放TMU。
相应指令的使用简介如下：
1、tmuMode( U16 mode, float gateTime);
设置TMU的工作模式以及Gate Time
U16 mode: ，有效值为：
MEAS_FREQ or 1
MEAS_TI or 0
MEAS_TI_ASYNC or 2
float gateTime:设置量测时间，只对量测频率时有效，单位 毫秒 ms
2、tmuSet(U16ch, U16coupling,U16impedance,U16atteunator,U16 filter);
U16ch：所选有TMU通道，有效值为：
CH_A or 0
CH_B or 1
U16coupling: 选择直流耦合还是交流耦合，有效值为：
COUPLING_DC or 0
COUPLING_AC or 1
U16impedance: 选择输入电阻50 Ohm或者 1M Ohm，有效值为：
IMPEDANCE_50 0
IMPEDANCE_1M 1
U16atteunator：选择输入的衰减倍率，10倍衰减或1倍衰减可选，有效值为：

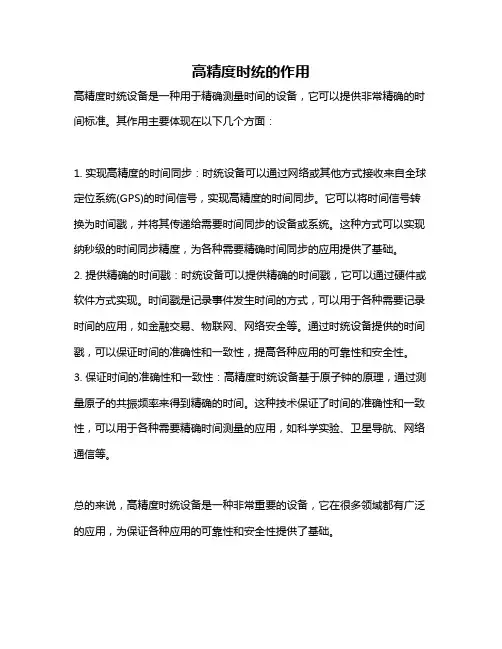

高精度时统的作用
