CREO 零件分解(爆炸)视图制作方法
PROE爆炸图自动球标及BOM的生成 优质课件
Thanks
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
3.找到事先做好的2DTELECOM TECHNOLOGY CO.,LTD
4.将表格插入到右下角处，2D图上会自动展开，形成产品清单
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
7.自动球标可以更改属性，将每个相同数量的零件有几 个在球标中显示出来
球标显示出当前相同零件 个数
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
8.选中右下角的表格，然后点选表菜单-保存表-文本文件
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
9.新建excel文件打开刚才保存的文本文件
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
5.点击表菜单-属性-无多重记录，点选完后，右下角菜单将 会出先变化，所有相同的部件将会叠加，然后数量一栏会 显示出相应的数量
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
6。点击表菜单-BOM球标选项-简单-点击重复区域（就是 那个刚才做好的表格）-创建球标-点选爆炸视图-自动球标 生成
1.打开一个组件新建一个爆炸视图
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
2.在2D图模式下，在表菜单工具命令下找到表来自文件这个选项
Proe装配图中的爆炸视图
Pro/Engineer Drawing 装配图中的爆炸视图
作者：佚名文章来源：不详点击数： 1 更新时间：2006-6-20
内容摘要:对于装配图，我们可以在图纸中建立它的爆炸形式。
如果在装配模型中已经建立爆炸形式，我们可以使用Saved Views 来保存其形式，然后在图纸中读取。
1 建立爆炸视图To Create an Exploded View 选择VIEWS-Add View
对于装配图，我们可以在图纸中建立它的爆炸形式。
如果在装配模型中已经建立爆炸形式，我们可以使用Saved Views 来保存其形式，然后在图纸中读取。
· 4.3.1 建立爆炸视图To Create an Exploded View
1.选择VIEWS-Add View
2.注意选择Exploded，
3.点击Done .
4.选择视图位置
5.选择爆炸形式
6.定义放置方法
· 4.3.2 修改爆炸
1.选择VIEW MODIFY > Mod Explode.
2. 选取视图，出现菜单：
3.分别为：
∙建立新爆炸形式
∙设置当前爆炸形式
∙复制爆炸形式
∙重新定义爆炸形式。
creo创建分解装配及动画演示教程
分解装配模块概述:分解状态使您能够捕捉处于装配和分解的各个状态的装配零件。
创建绘图及装配或分解过程时，您可以轻松参考这些状态。
在本模块中，您将学习如何创建装配分解状态以及在分解元件之间创建分解线。
还将学习如何动画演示分解状态。
目标:成功完成此模块后，您将能够：•创建和管理分解状态。
•在分解元件之间创建分解线。
•用动画演示分解状态。
一、概念:创建和管理分解状态创建和管理分解状态图1-取消分解的装配使用分解状态可快速重定位3D空间中的元件并通过选择视图管理器的“分解”(Explode)选项卡保存这些装配或分解视图。
放置绘图视图或使用它们创建装配或分解步骤时，可选择分解状态。
可开启或关闭分解状态，还可以创建多个分解状态。
指定运动类型和移动参考从装配分解元件前，必须指定运动类型和移动参考。
•运动类型-指定选定元件的运动类型。
运动类型包括：o“平移元件”(TranslateComponent)-线性移动选定元件。
这是默认的运动类型。
o“旋转元件”(RotateComponent)-绕指定的移动参考旋转选定元件。
o“复制位置”(CopyPosition)-将分解位置从选定元件复制到其他元件中。
此选项在操控板的“选项”(Options)选项卡中可用。
o“切换分解位置”(ToggleExplodeLocation)-在其原始位置和当前位置之间切换选定元件的放置位置。
可选择此选项重置元件的位置。
•移动参考-指定参考以定义选定元件的移动方向。
旋转元件时需要此参考，但是如果需要除三个默认方向之外的某个方向，则对于平移元件此参考是可选的。
可用的参考类型包括所有基准特征、平面曲面、边和顶点。
还可从操控板中单击“视图平面”(ViewPlane)，使您能够沿装配的当前方向分解平行于屏幕的元件。
分解元件图2-分解的装配定义了运动类型和移动参考后，可选择要分解的元件。
有三种方法可用：•移动一个元件-在装配或子装配中通过选择它来移动一个元件。

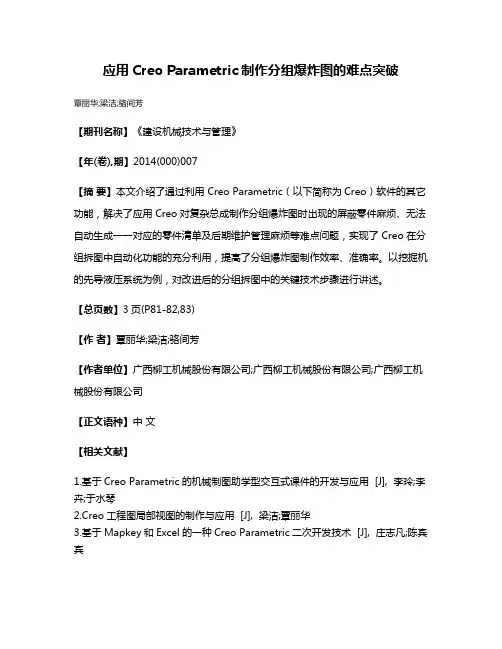

应用Creo Parametric制作分组爆炸图的难点突破
应用Creo Parametric制作分组爆炸图的难点突破
覃丽华;梁洁;骆间芳
【期刊名称】《建设机械技术与管理》
【年(卷),期】2014(000)007
【摘要】本文介绍了通过利用 Creo Parametric（以下简称为Creo）软件的其它功能，解决了应用 Creo对复杂总成制作分组爆炸图时出现的屏蔽零件麻烦、无法自动生成一一对应的零件清单及后期维护管理麻烦等难点问题，实现了 Creo在分组拆图中自动化功能的充分利用，提高了分组爆炸图制作效率、准确率。
以挖掘机的先导液压系统为例，对改进后的分组拆图中的关键技术步骤进行讲述。
【总页数】3页(P81-82,83)
【作者】覃丽华;梁洁;骆间芳
【作者单位】广西柳工机械股份有限公司;广西柳工机械股份有限公司;广西柳工机械股份有限公司
【正文语种】中文
【相关文献】
1.基于Creo Parametric的机械制图助学型交互式课件的开发与应用 [J], 李玲;李卉;于水琴
2.Creo工程图局部视图的制作与应用 [J], 梁洁;覃丽华
3.基于Mapkey和Excel的一种Creo Parametric二次开发技术 [J], 庄志凡;陈宾宾
4.关于Creo Parametric 4.0 Mapkey技术的研究 [J], 庄志凡
5.关于Creo Parametric 4.0 Mapkey技术的研究 [J], 庄志凡
因版权原因，仅展示原文概要，查看原文内容请购买。
UG爆炸图生成的基本方法
UG爆炸图生成的基本方法首先，各零件建模完成后在装配时要严格按约束来组装，否则在炸开时会爆炸不开喔。
1.选择爆炸命令图1；
图1选择爆炸命令
2.命名，图2；
图2命名爆炸视图名字
3.选中本次操作要炸开的零件（装配关系雷同、需要炸开距离一样），如图3的四个螺栓，可以一起炸开；
图3选中需要爆炸开的零件
4.点自动爆炸组件命令，图4；
图4用自动炸开方式
5.输入炸开距离图5，确定，即得图6效果；
图5输入炸开距离
图6炸开后的样子
6.再选下一个（组），选择自动爆炸并输入炸开距离，图7；
图7下一组炸开
7.发现距离不合适，图8；
图8发现炸开距离不合适
8.撤消图9；
图9撤消
9.重新调整输入炸开距离，图10
图10调整炸开距离10.调整后的结果图11；
图11调整后的结果
11.依次炸开各零件，图12
图12依次炸开各零件
12.调整出图视角并存盘，图13
图13调整出图视角并存盘13.转换输出2D图，图14
图14转换输出2D图14.输出DWG文件，图15
图15输出DWG文件
15.CAD后处理的结果（说明书用爆炸图），图16
图16CAD后处理后的说明书用爆炸插图.jpg。
第14讲 爆炸图
第14讲爆炸图1.装配体爆炸图（自学）（1）装配模式下的视图打开主菜单『视图』－『视图管理器』，如图2-1所示。
（2）装配爆炸图在一些产品说明书或需要进行产品演示的场合，为了说明产品的零件组成及其装配结构关系，经常需要使用分解图。
在Pro/ENGINEER Wildfire组件工作环境中，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型则呈分解状态，调整各零件的位置，即可完成组件模型的分解图。
打开已经建立完毕的组件模型，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型按系统默认的分解位置显示分解图。
单击菜单【视图】→【分解】→【编辑位置】选项，打开如图2-2所示的〖分解位置〗对话框，使用该对话框，可实现对分解图中零件位置的调整。
该对话框中各功能选项的意义说明如下。
选取的元件：首先选择一运动参照，然后单击该栏中的选取对象按钮，然后在组件模型中选择要在参照方向上移动的零件。
运动类型：该栏下面列出零件或组件的各种移动方式。
平移：定义平移方向后，拖动鼠标直接移动零件或组件。
复制位置：复制选择零件的分解位置。
缺省分解：在系统默认的分解位置放置选择的零件或组件。
重置：重新放置选择的零件或组件的位置。
运动参照：该栏供用户选择零件或组件移动的参照类型来定义方向，有如下几种： 视图平面：选择当前视图平面作为移动参照。
选取平面：选择一个平面作为移动参照。
图元/边：选择零件或组件的边、基准轴作为移动参照。
平面法向：选择一平面，该平面的法线方向作为移动参照。
2点：选择两个端点或基准点，以其连线方向作为移动参照。
坐标系：选择基准坐标系的X、Y、Z轴作为移动参照。
运动增量：该栏显示零件或组件相对移动的尺寸增量。
位置：该栏显示零件或组件相对移动的相关尺寸变化量。
（3）装配偏距线在分解图中建立零件的偏距线，可清楚地表示零件间的位置关系。
经常用此方法制作产品说明书中的一些插图，下图为使用偏距线标注零件安装位置的实例。
Creo零件图册配图制作
操作步骤：
文件→选项→模型显示→等轴侧→确定
目录
一．配置文件及设置等轴侧视图 二．备份三维模型和工程图 三．三维拆图 四．常见问题及处理
2.1 备份三维模型和工程图
操作步骤： a. 将三维模型和工程图分别添 加进工作区； b. 分别打开三维模型和工程图.
2.1 备份三维模型和工程图（续）
操作步骤： c. d. 将三维模型备份在工作区，备份文件名称与原文件图号相同，以-1、-2 等方式进行区别.操作：文件→另存为→保存副本 打开工作区上的备份文件工程图.
安装平面
4.17 局部剖视(续)
4.17 局部剖视(续)
46C7687的灯箱安装螺栓位置局部剖视操作步骤：
7. 8. 9. 打开工程图，在视图类型中选择“TC”，视图状态中的装配分解状态选择“A”，视图 显示中的相切边显示样式选择“实线”； 截图选项中选择“2D横截图”，名称下面选择“A-A”，剖切区域选择“局部”，然后 在图上选择剖切面，点击鼠标左键，圆点“X”出现; 在剖切面上绘制剖切线（样条曲线闭合），点击确定；
4.11 工程图的重命名该如何操作
操作步骤：
文件→管理文件→重命名→新名称→确定
4.12 在工程图上骨架不显示的处理
燃油管路骨 架呢，没看 见！
看见燃油 管路骨架 啦！
操作步骤：
骨架模型显示→显示→确定
4.13 当打开三维图时模型树中出现红色字体加粗的部件处理
操作步骤：
选中红色加粗部件→鼠标右键→ 编辑定义→确定→放置→约束类 型更改为固定→“√”
常见问题汇总
1. 2. 3. 4. 5. 6. 7. 8. 9. 工程图无图，如何添加工程图； 偏移线插入角拐如何操作； 在椭圆孔上如何绘制偏移线； 选轴线时在面上不能选中，如何处理； 在分解部件时，需要旋转时，如何处理； 需要装配参考件时如何处理； 工程图上软管中心线显示出来，该如何隐藏； 手动标球标； 有绕性件的总成拆分处理；
ProE分解视图
ProE 分解视图
第一步，视图→视图管理器
第二步，视图管理器面板，点击分解视图→新建（默认名称为Exp0001）→确定。
第三步，视图管理器面板，点击定向→新建（默认名称为View0001）→确定。
然后返回到分解，点击编辑，选择编辑位置，出现如下图界面：
1.3个箭头分别是上下移动，旋转和左右移动
2.选择要移动的零部件，依次点击水平移动和竖直移动，即可平面移动零件
3.重复上面的步骤，直到所有零件都移到理想位置，确定
4.回到视图管理器，选择定向，右击，重新定义，来定义视图方向
第四步，新建工程图
第五步，选择一个视图，右击，属性，视图状态，勾上分解视图，选择之前新建的爆炸图名称
这样，就会出现爆炸图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分解(爆炸)图的制作方法
出图或是图片都可以使用，如下图所示效果：
三维分解视图
工程图分解与实物
pdf出图效果
制作方法：
1． 点击“视图管理器”/“分解”/“新建” - - - -输入名称，如下图：
2． 编辑分解状态，点击“视图”/“分解”/“编辑位置”，如下图所示：
弹出“分解位置”窗口
可选择不同的参照来做分解，“优先选项”中还可以设置选取的方式。将个元件慢慢分解完
成后其效果如下图：
3． 插入偏距线，点击“视图”/“分解”/“偏距线”/“创建”，如下图：
按照分解关系分别创建偏距线以表示各零部件的分解过程，最后得到如下图的效果：
4． 保存分解状态并回到装配状态，方法：
回到装配状态并保存文件，完成三维工作，如下图：
5． 出图工作，一搬视图与爆炸视图同时存在一张图纸上，方法如下：
（1）新建图纸/插入一搬视图；
（2）插入视图在类别中选择“视图状态”/够选“视图中的分解元件”/下拉选择前面做好
的“分解”/“确定”完成。如下图：
最终出图效果：
