X射线探伤机操作规程
X射线探伤机操作规程
1. X光机操作前的准备工作。
2. 使用前应检查X光机是否处于完好状态，电缆线、电源线是否有破损。
3. 使用前应检查使用现场是否有妨碍安全操作的因素。
4. X光机送上高压前，所有人员要撤离非安全区。并在非安全区作出明显标记，
在条件允许的情况下，需派人监护，防止无关人员进入正在作业区域。
5. 安全防护用品，如铅衣、铅帽、射线报警器等。
6. 将地线接至控制箱上接地端，并将地线的尖头接地杆插进潮湿地下；或将地
线连接到用于接地专用的接线端处。
7. 接好X射线警报灯，警报灯闪烁时，说明X光机正在工作，应阻止所有人靠
近工作区域。
8. 训机：送电。按X光机使用说明书的要求对X光机进行老化训练，训机完后，
才可开始透照。
9. 透照工作结束后，不能立即关机，要让X光机充分散热。
10. 在X射线停止发射期间，为了保持冷却风扇继续旋转，不要关闭电源开关。
11. X光机一定用所附属的接地线与大地接线，不得在电焊铁板上接地。
12. X光机以间歇方式工作，工作时间与休息时间为1:1。
13. X射线发生器和控制器一定与同一编号的组合起来使用。
14. 在插入和拔出电缆前，一定在切断电源后进行，要注意插座中不要受潮及混
入垃圾，泥砂等。
15. 发生器和焊接中的铁板等的钢材之间一定要绝缘，并注意不要让发生器受到
冲击力。
16. X射线发生前在接通电源的情况下，应确认冷却风扇是否在运转。
17. 在室外操作时应避免太阳光直射。应采取防护措施，防止无关人员进入作业
区。
18. 探伤机长期不使用时，每月必须训机一次并应训练至70%以上。
19. 在电源电压不稳的情况下，要使用稳压器。
安全操作规程-χ射线探伤机
χ射线探伤机安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。
以保障设备和人员的安全及正常运行。
二、适用范围本规程适用于公司χ射线探伤机。
三、使用操作步骤1、操作人员应熟悉χ射线探伤机的结构、性能、工作原理及技术要求，熟练掌握操作技术和安全规范。
2、操作人员必须经过专业培训，经有关部门考试合格取证后，方可操作。
3、射线对人体有较大损害，工作时，按规定穿戴好劳动保护用品，不准超设备规格使用，严禁非操作人员使用。
4、接通电源前应检查SF6绝缘气体的压力是否低于下限值，控制箱、机头、高压发生器以及冷却系统等连接插头接触良好，电源线及电缆线安全可靠，使用电源电压是否为220V，其波动值不超过±10％的额定电压，必要时应加调压器或稳压电源。
5、X射线机是高电压设备，为避免漏电和感应电的影响，控制箱和高压发生器都应可靠接地。
对于便携式X射线机，可采用一根φ10×300mm的接地棒，打入土中250mm深（选择较潮湿的地方）便能满足要求。
对变频气冷式X射线机，严禁用电焊机地线作接地体。
6、接通电源后，检查电源指示灯是否亮，冷却系统（油泵或机头风扇）能否正常工作。
7、曝光前作业区域应设置明显的警戒标示和防护设施，作业人员应佩带声响报警器和剂量仪，按使用说明书要求认真训机。
8、曝光前油绝缘机“kV”、“mA”应调至零位，“时间”调到预定位置，气绝缘机“kV”、“时间”预置到规定位置。
9、曝光时按下“高压”通开关，红灯亮，表示高压已接通。
应均匀调节油绝缘机“kV”、“mA”到规定值，气绝缘机自动调节“kV”到预定值。
10、在曝光过程中如发现异常，可按下“高压”断开关，切断高压，分析原因后，方可考虑是否继续进行操作。
11、曝光结束，当蜂鸣器响，应均匀调节油绝缘机“kV”、“mA”回零，红灯灭，高压切断，时间复位；气绝缘机“kV”、“mA”灯灭，高压切断，时间复位。
X射线探伤检测规程
X射线探伤检测规程一、依据及适用范围依据ISO17636：2003、ISO10675-1：2008标准和本公司设备的特殊性制定本操作规程，本规程适用于对焊缝进行无损检测射线探伤前应做的准备工作和射线探伤中全过程的管理。
二、探伤前工艺准备1．人员要求从事射线照相检验的人员必须持有国家有关部门颁发的，并与其工作相适应的资格证书。
无损检测人员应每年检查一次身体，校正视力不得低于1.0。
2．工件表面状态要求工件焊缝及热影响区表面质量应经焊接检验员外观检查合格，表面的不规则状态在底片上的图象应不掩盖焊缝中缺陷或与之相混淆（如溅物、油污、锈蚀、凹坑、焊瘤、咬边等），否则应做适当的修整。
3．工件划线按照射线检测工艺卡在规定的检测部位划线。
采用单壁透照时需在工件两侧（射源侧和胶片侧）同时划线，并要求所划的线段尽可能对准。
采用双壁单影透照时，只需在工件胶片侧划线。
划线顺序由小号指向大号，纵焊缝按从左至右顺序，环向焊缝采用顺时针方向划线编号。
（工件表面应作出永久性标记以作为对每张底片重新定位的依据，工件不适合打印标记时，应采用详细的透照部位草图和其它的有效方法标注）。
4．像质计和标记摆放4.1像质计的摆放丝型像质计应放在射源一侧的工件表面上，位于被检焊缝的一端（被检长度的1/4处），钢丝横跨焊缝并与焊缝方向垂直，细丝置于外侧。
当射源一侧无法放置像质计时，可将其放在胶片侧，像质计应附加“F”标记以示区别，做一次对比试验，使实际像质指数达到规定要求。
外径大于等于200 mm的管子或容器环缝，采用射线中心法做周向曝光时，整圈环焊缝应等间隔放置至少三个像质计。
4.2．标记的摆放各种铅字标记应齐全，包括有：（↑）中心标记、（↑）搭接标记（↑）、工件编号、焊缝编号，部位编号，钢板厚度、焊工代号和透照日期。
返修透照时，应加返修标记R1、R2。
各种标记的摆放位置应距离焊缝边缘至少5mm,其中搭接标记的位置:在双壁单影或射源在内F>R的透照方式时,应放在胶片侧,其余透照方式应放在射源侧。
X射线机操作规程
X射线机1.操作规程1.1X 射线机的安装1.1.1将控制箱放在平坦的地方，且与 X 射线发生器距离保持在 20 米以上。
面板向上，打开机箱盖，断开电源开关。
1.1.2将接地线一端接到控制器接地端子上，另一端接到专用接地线上。
1.1.3用连接电缆将控制器和 X 射线发生器连接起来，并保证接触良好。
1.1.4用电源电缆将供电电源连接到控制器上。
1.2X 射线机启动操作1.2.1合上电源开关，冷却风扇转动，计时器显示前次曝光时间，约 15 秒钟后，蜂鸣器鸣叫一声，“备妥”灯亮。
1.2.2将计时器显示值调节到所需的曝光时间。
1.2.3根据所连接的发生器，对照相应的刻度，将电压调节旋钮调节到所需要的千伏值。
1.2.4按“高压开”按钮，“高压”灯开始闪烁，X 射线发生器开始工作。
此时计时器显示值逐渐减少。
1.2.5当计时器显示“0.0”时表明曝光时间已到，机器自动切断高压，蜂鸣器鸣叫一声之后计时器逐渐回到前次预定值，准备下一次曝光。
1.2.6机器工作时间与休息时间应按 1：1 比例进行。
1.2.7若控制器连接的是 3005 型发生器，请在合上电源开关后，第一次开高压前，使用 3005 切换按钮将控制器换到 3005 方式。
在其它时间按动此按钮无效。
操作 3005 切换按钮时需连续按住按钮 5 秒钟以上，3005 指示灯才会变亮，表明控制器已切换到 3005 方式。
若按住 3005 切换按钮 5 秒钟以上，3005 指示灯仍然不亮，说明控制器有故障，需要检修。
2.维护保养2.1机器每天使用前都要进行简单的训机，根据 X 射线管的工作电压大小来选定时间，一般训机到最高千伏的时间应不小于 5 分钟。
2.2射线机属贵重精密设备，在使用中应轻拿轻放，非工作时应放置在干燥通风处。
2.3 X 射线发生器构造脆弱，是 X 射线机的易损设备，在使用、搬运和运输途中应防撞、防摔、防震。
2.4 X 射线发生器在施工中应采取安全可靠的固定、支垫、绑扎措施，防止仪器坠落发生事故。

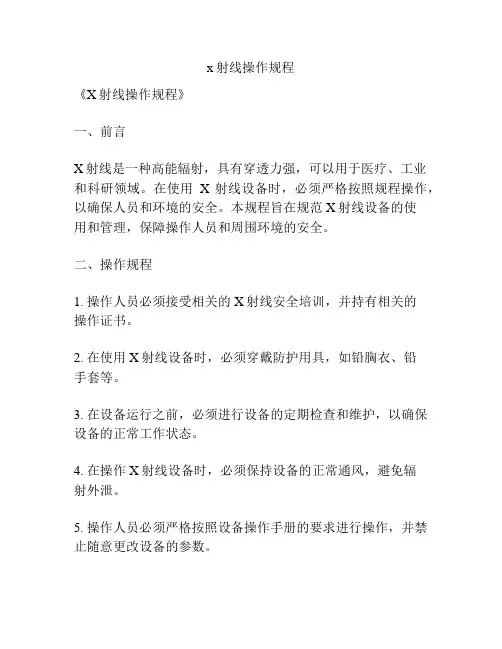

x射线操作规程
x射线操作规程
《X射线操作规程》
一、前言
X射线是一种高能辐射，具有穿透力强，可以用于医疗、工业和科研领域。
在使用X射线设备时，必须严格按照规程操作，以确保人员和环境的安全。
本规程旨在规范X射线设备的使
用和管理，保障操作人员和周围环境的安全。
二、操作规程
1. 操作人员必须接受相关的X射线安全培训，并持有相关的
操作证书。
2. 在使用X射线设备时，必须穿戴防护用具，如铅胸衣、铅
手套等。
3. 在设备运行之前，必须进行设备的定期检查和维护，以确保设备的正常工作状态。
4. 在操作X射线设备时，必须保持设备的正常通风，避免辐
射外泄。
5. 操作人员必须严格按照设备操作手册的要求进行操作，并禁止随意更改设备的参数。
6. 在实验或检测中，必须遵循X射线设备的操作程序，严格
控制辐射的时间和强度。
7. 操作完毕后，必须将X射线设备关机，并进行必要的安全
措施和消毒。
8. 在X射线设备故障时，必须及时停止使用，并进行维修，
直到设备正常工作为止。
9. X射线设备的使用和管理必须符合国家相关的法律法规和标准。
三、结果分析
严格按照《X射线操作规程》进行操作和管理，可以有效保障操作人员和环境的安全，减少X射线辐射对人体的危害。
同时，也可以确保X射线设备的正常运行，提高工作效率。
四、结论
《X射线操作规程》是X射线设备操作和管理的指南和规范，必须严格遵守并执行。
只有这样，才能确保X射线设备的安
全使用，保障人员和环境的安全。
X射线机操作规程
X射线机操作规程
1、了解机器的性能、规格、特点和各部件的使用及注意事项，熟悉机器的使用限度及其使用规格表。
2、严格遵守操作规则，正确熟练地操作，以保证机器使用安全。
3、在使用前，必须先调整电源电压，使电源电压表指针达到规定的指示范
围。
外界电压不可超过额定电压的土10%，频率波支、动范围不可超过土1Hz
4、在曝光过程中，不可以临时调节各种技术按钮，以免损坏机器。
5、在使用过程中，注意控制台各仪表指示数值，注意倾听电器部件工作时的声音，若有异常，及时关机。
6在使用过程中，严防机件强烈震动，移动部件时，注意空间是否有障碍物；移动式X线机移动前应将X线管及各种旋钮固定。
7、X线机如停机时间较长，需将球管预热后方可投入使用。
X X X 市X X X医院
X X X年X X月X X日。
探伤机安全操作规程(3篇)
第1篇一、总则为了确保探伤机操作人员的人身安全，防止设备损坏，保障生产安全，特制定本规程。
本规程适用于所有使用探伤机的单位及个人。
二、适用范围本规程适用于所有使用探伤机的单位及个人，包括但不限于以下设备：磁粉探伤机、X射线探伤机、超声波探伤机、涡流探伤机等。
三、操作人员要求1. 操作人员必须经过专业培训，取得相应操作资格证书，方可上岗操作探伤机。
2. 操作人员应熟悉探伤机的结构、性能、操作规程和安全注意事项。
3. 操作人员应遵守国家有关安全生产的法律、法规和标准。
四、探伤机操作前的准备1. 检查探伤机外观，确保设备无损坏、异常。
2. 检查电源电压，确保电压稳定在规定范围内。
3. 检查设备各部件，确保连接牢固，无松动。
4. 检查防护装置，确保其完好，有效。
5. 检查工作环境，确保通风良好，无火灾、爆炸等安全隐患。
五、探伤机操作步骤1. 启动设备（1）打开电源开关，确保设备电源正常。
（2）根据需要调整设备参数，如电压、电流、频率等。
2. 探伤操作（1）将待检工件放置在探伤机工作台上，确保工件与探伤机接触良好。
（2）根据探伤要求，选择合适的探伤方法和参数。
（3）启动探伤机，观察设备运行情况，确保探伤过程正常。
3. 数据采集与分析（1）根据探伤结果，记录数据。
（2）对数据进行分析，判断工件是否存在缺陷。
4. 停止操作（1）关闭探伤机，确保设备停止运行。
（2）清理工作现场，将工件从探伤机上取下。
六、探伤机操作注意事项1. 操作人员应穿戴好防护用品，如防护眼镜、防护服、防护手套等。
2. 操作过程中，严禁触摸设备高压部件。
3. 探伤过程中，严禁将手或任何物品伸入探伤机工作区域。
4. 操作人员应密切关注设备运行情况，发现异常情况立即停机检查。
5. 探伤机操作完成后，应将设备恢复至初始状态，关闭电源。
七、探伤机维护保养1. 定期检查设备各部件，确保设备正常运行。
2. 检查设备防护装置，确保其完好。
3. 定期清理设备，保持设备清洁。
射线机操作规程
5.1本机是否需要训机，是机器内部自动判断的。当输入千伏值后，若训机灯亮则提醒您在这个电压值下工作需要训机，此时在P状态下按开键，则语音提示“自动训机开使”，根据您输入的时间值“训机…休息…训机…”，当训到此电压时，训机灯灭，表示训机
过程结束。在这全过程中都有语音提示您机器现在的工作状态，训机过程中是不应贴片曝光的。
7.10要求输入交流电压在220v±10%范围，若输入电压过高会使仪器烧坏。
8.期间核查
8.1期间核查方法
用阶梯试块进行穿透力测试。
8.2期间核查周期
自上次校准完毕至下次校准之前期间内做一次期间核查。
如果选用了有线或无线遥控器，请将遥控器插头，插入控制器右侧遥控插座上，以便用遥控器控制开机。
1.4检查X射线发生器上的气体压力表是否指在0.35~0.45MPa之间，若不满足严禁开机工作，以免损坏X射线发生器。
2．启动电源
2.1设备连接好以后，开启控制器右侧面板电源开关，此时电源指示灯亮，控制器和发生器风机转动，LED数码管显示器会根据您所连接的发生器的类型（如2005机头、2505机头、3005机头）显示如下内容：当不连接机头时，打开电源开关，此时只能观察控制台的状态而不能工作，此时系统内部进行自检准备，准备好以后，准备灯亮，同时语音提示“准备工作”，此时表明系统已准备好，
7.2.通电后，控制器内部有较高的交直流电压，使用时禁止打开机箱，非维修人员勿维修。
7.3不使用时，设备应放置干燥通风，温度适合的场所。长时间没使用过的设备，启用时要查看是否受潮湿等现象，若有应处理后再使用。
7.4x射线发生器的容器温度，随使用时间可能上升，在照相中，搬运设备时，请戴手套搬运，且轻拿轻放。
作业指导书-操作规程
X射线探伤机、X射线探伤仪设备安全操作规定
X射线探伤机、X射线探伤仪设备安全操作规定前言X射线探伤机和X射线探伤仪是一种常用的无损检测设备。
在工业生产、科研实验等领域中，它们都有着广泛的应用。
然而，如果使用不当，可能会对人体和环境造成潜在的危害。
为了保障工作人员的安全和设备的正常运行，制定本安全操作规定。
设备基本知识X射线探伤机X射线探伤机是一种利用X射线对材料进行探伤的机器。
它主要由X射线发生器、衰减后的探伤光线、探伤件、接收器和成像系统等组成。
X射线发生器通过加速器将电子加速到极高的速度并与靶的原子发生相互作用，产生X射线。
然后，经过控制和调整，X射线对材料进行探伤，并将成像信息通过接收器传输到成像系统中，形成影像。
X射线探伤仪X射线探伤仪是一种适用于小件探伤的装置。
它与X射线探伤机相比，体积更小、功率更低、成本更低，但是探伤精度有一定的限制。
X 射线探伤仪主要由X射线发生器、探伤光线、探头、接收器和成像系统等组成。
X射线发生器通过电源将电能转化成X射线能量，在控制下对被检测物体进行探伤。
其中，探头是一个重要的组成部分，它需要与被测物体紧密接触，以确保探测精度。
安全操作规定维护设备完好性设备使用前应进行全面检查，确保各部件完好无损，工作面板干净整洁。
在正常的使用中，应每隔一段时间对设备的关键部件进行检修和保养。
设备维护过程中，必须确保电源已切断，避免触电事故。
同时，在设备维护过程中，必须使用专业工具，避免手工操作。
防护措施X射线探伤机和X射线探伤仪在正常的使用中，会产生一定强度的X射线辐射。
因此，操作人员应佩戴防护服、防护手套、防护眼镜和防护鞋，以减少辐射对身体的损害。
在操作时应确保身体周围无其他人员，避免对他人造成辐射伤害。
操作程序在使用X射线探伤机和X射线探伤仪时，必须按照操作程序进行操作，以确保正常工作和安全。
具体操作程序如下：正确接线设备接线时，应按照说明书上的接线图进行连接，确保接线正确无误。
设备开机设备开机前，应检查设备电源和控制系统是否正常。
X射线探伤工安全操作规程
X射线探伤工安全操作规程1 适用范围本规程规定了X射线探伤人员操作的安全要求,适用于公司X射线探伤人员。
3 工艺安全作业程序和方法3.1 一般要求3.1.1 X射线探伤工必须经市卫生防疫部门考核取证后，方准上岗独立操作。
3.1.2 现场操作必须按照安全操作规程安全作业。
3.1.3 当x射线探伤装置、场所、被检物体(材料、规格、形状)、照射方向、屏蔽等条件发生变化时，均应重新进行安全监测。
3.1.4 加强经常性和预防性监督监测，对探伤室新建、改建、扩建项目实行监督监测，为防患于未然，定期进行现场监测，加强安全监督管理3.2 工作前要求3.2.1 穿戴好劳动防护用品。
3.2.2 检查探伤设备机械、电气、控制部分应完好，水路畅通，电缆绝缘良好。
3.2.3 必须检查探伤室防护门－机联锁装置，以及出束信号指示灯等安全措施。
3.2.4 熟悉探伤工艺要求，制定探伤方案。
3.3 工作中要求3.3.1 在金属容器内探伤照明灯电压不准超过12V，操作有应穿绝缘胶鞋，并设专人在容器外监护。
3.3.2 在易燃、易爆、有毒介质容器内作业，必须将容器内介质置换并清理干净，经测量容器内含易燃、易爆、有毒介质含量（浓度）符合要求后，方可进行探伤操作。
3.3.3 设备电源应符合要求，接地或接零良好。
3.3.4 调整电流、电压应在规定范围之内。
3.3.5 操作中发现电流表指针不稳定，应降低高压至稳定值后，按10KV逐渐上升，听到报警后再缓慢降低电压。
3.3.6 注意射线安全防护，避免射线直接一次照射，每日、每周照射剂量不应大于有关规定值。
3.3.7 X射线机头，工作时应放平稳，搬动时防止剧烈振动，电缆线防止折断、压扁。
3.3.8 在操作过程中应安全操作，防止零件落地砸脚，防止被工装磕伤。
3.3.9 依据正当化、最优化、限值化三个原则作好辐射防护工作。
3.3.10 操作中发现异常的不安全因素，应及时切断电源并向有关人员报告。
3.3.11 评片过程中，不可直视观片灯，防止损伤眼睛；用放大镜评片时，防止会聚光线灼伤眼睛。
日本理学操作规程
日本理学X射线探伤机操作规程1 一般要求1.1使用X射线探伤机时，请务必确认周围的安全，避免面向人体。
对于从X射线发生器内透射出的散射线，亦应进行充分防护。
1.2 为防止触电及损坏设备，禁止湿手操作以及在雨、雪、水环境中使用射线机。
在湿度较大地区使用，应注意避免结露现象。
注意不要使X射线机受到冲击、震动。
1.3注意正确连接电源，在接通电源之前，应在确认电源电压后方可接通，理想的电源电压是交流210V,如使用190V以下的电压，有时会得不到额定的性能。
避免误用380伏电源。
1.4 在X射线工作期间，切勿切断电源。
拔掉电缆之前，应先切断电源，关闭X射线机。
紧急停止X 射线的工作时，应通过OFF开关。
在X射线工作过程中，禁止调节时间指示器。
1.5为避免散乱射线对人体的伤害，拍摄时，请尽可能地将控制器和发生器分开远离放置。
在发生器的放射口，请根据拍摄胶片选用附属的狭缝，将散乱射线控制在最小限度。
2 操作程序2.1电缆的连接在连接时请一定按下列步骤逐条进行2.1.1 将电缆线开关以及主开关关闭。
2.1.2用低电压电缆将控制器和发生器连接起来。
请注意不要使低压电缆承受过分的压力。
2.1.3将电源电缆（3P）接在控制器上，接通电源。
2.2 X射线的发生2.2.1 打开电源开关。
2.2.2 请确认发生器、控制器的冷却风扇是否已在运转。
2.2.3 “LINE”灯点亮，计时器显示数字。
2.2.4 请确认电源电压监视器的显示位置在“OPERATE”范围之内并且没有左右变化。
当显示位置在“UNDER”时，输入电压为190V以下。
当在“OVER”时，输出电压则为240V以上。
当电源电压有所变动时，其监视器的显示也随之左右变动。
即使在“OPERATE”范围之内，如果显示经常发生变动(3个以上)，则说明电源存在问题。
2.2.5 探伤机休息时间较长时。
“AGING”灯亮，表示有必要进行训机。
a) “AGING”灯亮时，请按照要求训机。
