手机天线检验标准
ota天线测试的能力及测试标准

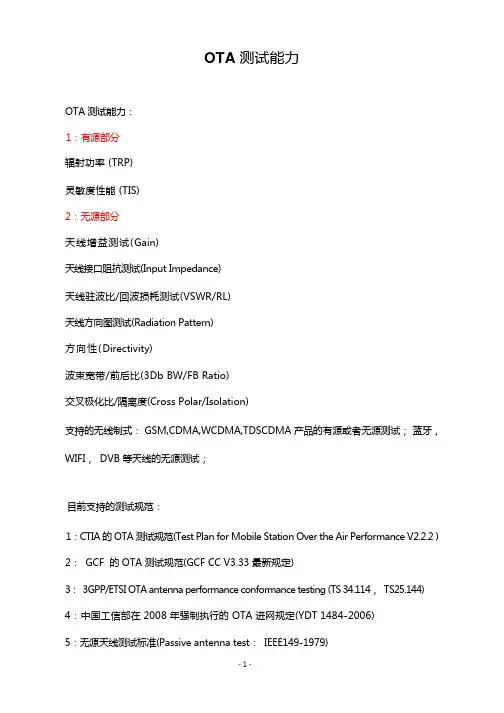

OTA测试能力OTA 测试能力：1：有源部分辐射功率 (TRP)灵敏度性能 (TIS)2：无源部分天线增益测试(Gain)天线接口阻抗测试(Input Impedance)天线驻波比/回波损耗测试(VSWR/RL)天线方向图测试(Radiation Pattern)方向性(Directivity)波束宽带/前后比(3Db BW/FB Ratio)交叉极化比/隔离度(Cross Polar/Isolation)支持的无线制式： GSM,CDMA,WCDMA,TDSCDMA 产品的有源或者无源测试；蓝牙，WIFI， DVB 等天线的无源测试；目前支持的测试规范：1：CTIA 的 OTA 测试规范(Test Plan for Mobile Station Over the Air Performance V2.2.2 ) 2： GCF 的 OTA 测试规范(GCF CC V3.33 最新规定)3： 3GPP/ETSI OTA antenna performance conformance testing (TS 34.114， TS25.144) 4：中国工信部在 2008 年强制执行的 OTA 进网规定(YDT 1484-2006) 5：无源天线测试标准(Passive antenna test： IEEE149-1979)TRP 全称 Total Radiated Power，即总辐射功率。
其含义是手机在空间三维球面上的射频辐射功率的积分值，反应了手机在所有方向上的发射特性。
打个比方，就如同一盏灯泡在所有方向上的辐射的光的总和。
那么越亮就代表其发射的能量越多，越暗就代表其发射的能量越少。
但是辐射功率是有上限的，手机本身对最大的辐射功率进行了限制，任何手机的射频模块输出功率不会超过 2W (33dBm)。
越是接近这个值，说明信号发射能力越好，也说明辐射更大。
该指标通常与 SAR 指标(反映人体吸收的辐射的指标) 相互制约，一部合格的手机既要有好的发射能力，又要有较低的 SAR 值。

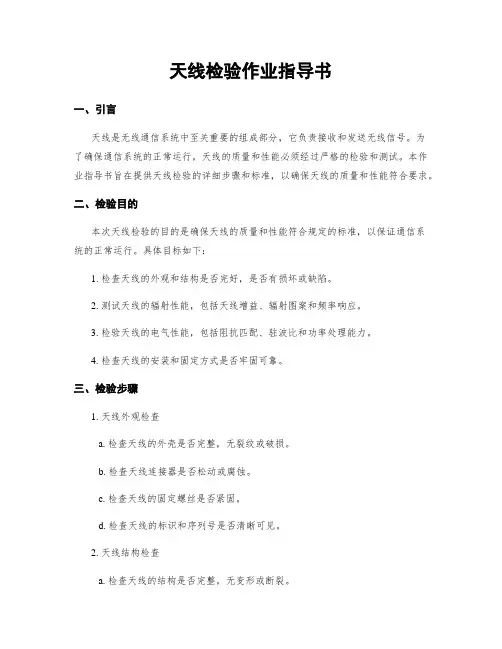

天线检验作业指导书
天线检验作业指导书一、引言天线是无线通信系统中至关重要的组成部分，它负责接收和发送无线信号。
为了确保通信系统的正常运行，天线的质量和性能必须经过严格的检验和测试。
本作业指导书旨在提供天线检验的详细步骤和标准，以确保天线的质量和性能符合要求。
二、检验目的本次天线检验的目的是确保天线的质量和性能符合规定的标准，以保证通信系统的正常运行。
具体目标如下：1. 检查天线的外观和结构是否完好，是否有损坏或缺陷。
2. 测试天线的辐射性能，包括天线增益、辐射图案和频率响应。
3. 检验天线的电气性能，包括阻抗匹配、驻波比和功率处理能力。
4. 检查天线的安装和固定方式是否牢固可靠。
三、检验步骤1. 天线外观检查a. 检查天线的外壳是否完整，无裂纹或破损。
b. 检查天线连接器是否松动或腐蚀。
c. 检查天线的固定螺丝是否紧固。
d. 检查天线的标识和序列号是否清晰可见。
2. 天线结构检查a. 检查天线的结构是否完整，无变形或断裂。
b. 检查天线的天线单元和反射器是否对称。
c. 检查天线的支撑结构是否牢固可靠。
3. 天线辐射性能测试a. 使用天线测试仪器进行天线增益测试，记录测试结果。
b. 使用天线测试仪器进行天线辐射图案测试，记录测试结果。
c. 使用频谱分析仪测试天线的频率响应，记录测试结果。
4. 天线电气性能测试a. 使用网络分析仪测试天线的阻抗匹配，记录测试结果。
b. 使用驻波比仪测试天线的驻波比，记录测试结果。
c. 使用功率计测试天线的功率处理能力，记录测试结果。
5. 天线安装检查a. 检查天线的安装位置和高度是否符合要求。
b. 检查天线的固定方式是否牢固可靠。
c. 检查天线与其他设备的连接是否牢固可靠。
四、检验标准1. 天线外观检查标准a. 外壳完整，无裂纹或破损。
b. 连接器无松动或腐蚀。
c. 固定螺丝紧固。
d. 标识和序列号清晰可见。
2. 天线结构检查标准a. 结构完整，无变形或断裂。
b. 天线单元和反射器对称。
天线检验要求

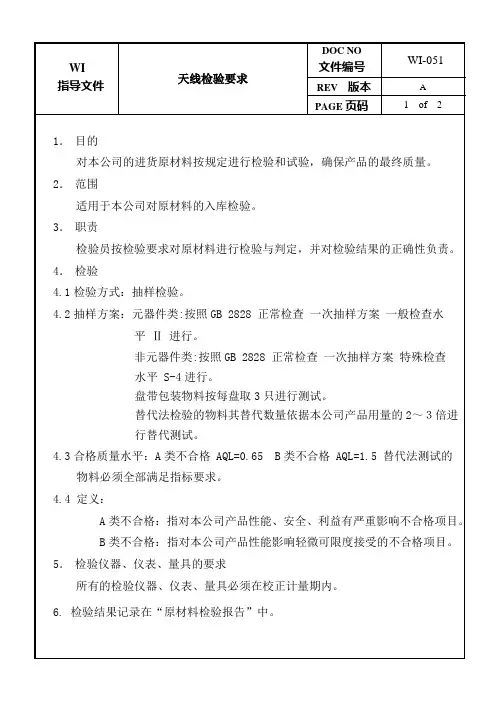

A类不合格：指对本公司产品性能、安全、利益有严重影响不合格项目。
B类不合格：指对本公司产品性能影响轻微可限度接受的不合格项目。
5．检验仪器、仪表、量具的要求
所有的检验仪器、仪表、量具必须在校正计量期内。
6.检验结果记录在“原材料检验报告”中。
检 验 项 目
检验方法
检 验 内 容
判定
等级
1．型号规格
目检
型号规格是否符合规定要求
A
2．包装数量
目检
清点数量是否符合
A
3．外观质量
目检
外观无破损、脏污等不良现象， 天线与天线插孔能良好接触。
A
4．结构尺寸
实际安装
实际安装于PCB板上，再与天线进行配合，观察配合是否良好
A
5．可焊性
实际焊接
可焊性良好
A
测试用仪器、仪表、工具：
电烙铁、焊台
1．目的
对本公司的进货原材料按规定进行检验和试验，确保产品的最终质量。
2．范围
适用于本公司对原材料的入库检验。
3．职责
检验员按检验要求对原材料进行检验与判定，并对检验结果的正确性负责。
4．检验
4.1检验方式：抽样检验。
4.2抽样方案：元器件类:按照GB 2828 正常检查 一次抽样方案 一般828 正常检查 一次抽样方案 特殊检查
水平 S-4进行。
盘带包装物料按每盘取3只进行测试。
替代法检验的物料其替代数量依据本公司产品用量的2～３倍进
行替代测试。
4.3合格质量水平：A类不合格 AQL=0.65 B类不合格 AQL=1.5 替代法测试的
物料必须全部满足指标要求。
手机天线评审
后盖一般离下天线比较近，所以后盖有金属或电镀影响下天线 就比较多。但对上天线也会有不少的影响，尤其是整个电池盖都是 金属的案例。
处理办法 ： 1. 去掉金属或改真空镀材质 2. 接地处理
① 天线在下面 ，电池盖有部分金属：
上天线（CDMA）
对此类案例要注意：
1. 金属和电镀要离 天线大于7mm以 上的距离。 2. 出此之外如果能 够接地请按照图中 红色区域所示预留 接地位置为宜。尤 其是深红色区域。 下天线（GSM）
主板 上视图
下天线（GSM）
3. 可换成离天线较远处添加 部分金属材质，如右图红 色区域所示位置
上天线（CDMA） d>=5mm
d>=5mm 下天线（GSM）
•
外壳
• 中框的处理
中框一般离天线特别的近，如果选用金属或电镀会有较大的影响。
处理办法 ： 1. 去掉金属或改真空镀材质
•
外壳
• 后盖的处理
这样处理可尽量的增加 两个天线的物理隔离度。
馈电点 分处在 板子对 角线处
•
现在还存在的问题
• • 天线周围那些布线对天线影响比较大 天线馈点到底选在什么地方比较合适
•
•
天线周围那类器件应改离天线要比较远一点
天线对主板上那类布线有干扰而使其产生电流声
处理办法 ： 减短主地的长度，可使天线下方 主地镂空。这样可以使天线变相的抬 高高度，而且使主地长度变短。
漏地
天线
•
主板
• 短主板
所谓短主板就是主板主地相连的固定主板长度短于常规主板 长度的主板类型。此类主板也不包括通过FPC等导线把地延长到 上翻盖的翻盖或滑盖类型。此类主板由于主地过短而影响天线与 主地之间的耦合性，从而使天线的性能下降的比较多。
天线检验作业指导书
天线检验作业指导书引言概述：天线是无线通信领域中重要的组成部份，它的性能直接影响到通信质量和传输距离。
为了确保天线的正常工作和性能达标，进行天线检验是必要的。
本文将介绍天线检验的目的和重要性，并提供一份详细的天线检验作业指导书，以匡助相关人员进行准确、高效的天线检验工作。
一、天线检验目的1.1 确保天线的机械结构完好1.2 评估天线的电气性能1.3 验证天线的无线通信性能详细阐述：1.1 确保天线的机械结构完好天线的机械结构完好与否直接关系到其安装稳定性和工作寿命。
在天线检验中，需要检查天线的外观是否有明显的损坏或者变形，如裂纹、变形、腐蚀等。
同时，还需要检查天线的连接部份，确保连接坚固可靠。
此外，还需要检查天线的固定装置，如支架、螺丝等，确保其安装稳定。
1.2 评估天线的电气性能天线的电气性能是指天线在工作频率范围内的增益、方向性、驻波比等参数。
在天线检验中，需要使用专业的测试设备，如网络分析仪、天线测试仪等，对天线的电气性能进行评估。
具体包括：测量天线的增益和方向性，检测天线的驻波比和回波损耗，评估天线的辐射效率等。
1.3 验证天线的无线通信性能天线的无线通信性能是指天线在实际通信环境下的传输性能。
在天线检验中，需要进行场强测试和通信测试，验证天线的无线通信性能。
具体包括：测量天线的场强分布，检测天线的覆盖范围和传输距离，评估天线的信号质量和干扰抗性等。
二、天线检验重要性2.1 确保通信质量通过天线检验，可以及时发现和解决天线故障或者性能问题，确保通信质量。
惟独保证天线的正常工作，才干提供稳定、高效的无线通信服务。
2.2 提高系统性能天线是无线通信系统中的重要组成部份，其性能直接影响到整个系统的性能。
通过天线检验，可以评估和优化天线的性能，提高系统的接收和发送能力，提升整体性能。
2.3 减少维护成本通过定期进行天线检验，可以及时发现和解决天线问题，减少系统故障发生的可能性。
及时维护和修复天线问题，可以降低维护成本，提高系统的可靠性和稳定性。

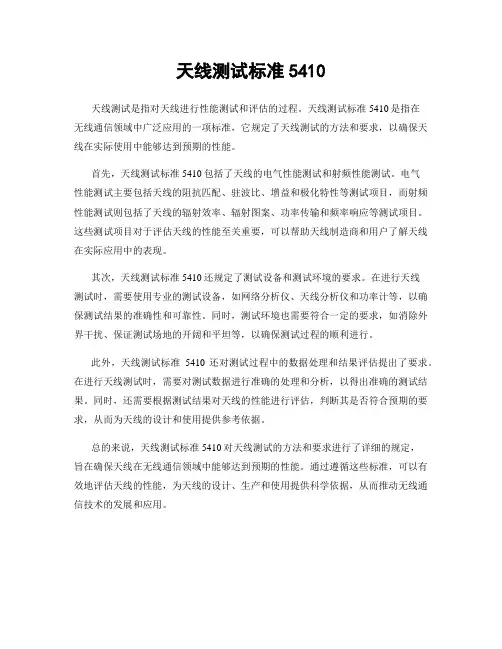

天线测试标准5410
天线测试标准5410
天线测试是指对天线进行性能测试和评估的过程。
天线测试标准5410是指在
无线通信领域中广泛应用的一项标准，它规定了天线测试的方法和要求，以确保天线在实际使用中能够达到预期的性能。
首先，天线测试标准5410包括了天线的电气性能测试和射频性能测试。
电气
性能测试主要包括天线的阻抗匹配、驻波比、增益和极化特性等测试项目，而射频性能测试则包括了天线的辐射效率、辐射图案、功率传输和频率响应等测试项目。
这些测试项目对于评估天线的性能至关重要，可以帮助天线制造商和用户了解天线在实际应用中的表现。
其次，天线测试标准5410还规定了测试设备和测试环境的要求。
在进行天线
测试时，需要使用专业的测试设备，如网络分析仪、天线分析仪和功率计等，以确保测试结果的准确性和可靠性。
同时，测试环境也需要符合一定的要求，如消除外界干扰、保证测试场地的开阔和平坦等，以确保测试过程的顺利进行。
此外，天线测试标准5410还对测试过程中的数据处理和结果评估提出了要求。
在进行天线测试时，需要对测试数据进行准确的处理和分析，以得出准确的测试结果。
同时，还需要根据测试结果对天线的性能进行评估，判断其是否符合预期的要求，从而为天线的设计和使用提供参考依据。
总的来说，天线测试标准5410对天线测试的方法和要求进行了详细的规定，
旨在确保天线在无线通信领域中能够达到预期的性能。
通过遵循这些标准，可以有效地评估天线的性能，为天线的设计、生产和使用提供科学依据，从而推动无线通信技术的发展和应用。
通信基站天线安装质量检验与调试方法
通信基站天线安装质量检验与调试方法摘要：通信基站天线的安装质量检验与调试是保证通信网络正常运行和信号覆盖效果良好的关键环节。
本文将介绍通信基站天线安装质量检验与调试的一般方法和注意事项，帮助读者更好地了解和掌握相关知识。
关键词：基站天线；技术管理；研究总结；深化应用引言通信基站天线的安装质量检验与调试是确保通信网络正常运行和信号覆盖效果良好的关键步骤。
随着通信技术的不断发展，对于天线的安装质量要求也越来越高。
本文将介绍通信基站天线安装质量检验与调试的一般方法和注意事项，旨在帮助读者全面了解和掌握相关知识。
1通信基站天线安装质量检验与调试方法之间的关联通信基站天线安装质量检验与调试方法之间存在密切的关联。
它们共同构成了通信基站天线安装质量的全面保障。
首先，安装质量检验是在天线安装过程中进行的，其目的是确保天线本身的完好无损以及与其他设备之间的连接牢固可靠。
通过外观检查、连接检查、方向检测、馈线检查以及天线高度和俯仰角的检查，我们可以发现潜在问题并及时修复，保证天线的正确安装。
这些检验的高质量结果直接影响到后续的调试工作。
然后，调试是在天线安装完成后进行的，旨在优化天线的性能和提高信号覆盖效果。
通过信号测试、干扰排查、功率调整以及故障排除等调试方法，我们可以确保无线信号的覆盖范围和质量达到最佳状态。
调试的目标是解决信号弱或断网、干扰干扰等问题，保证通信网络的正常运行。
因此，安装质量检验和调试方法是一体两翼，相互依存、相互支持的。
只有通过严格的安装质量检验，确保天线安装正确无误，才能为调试工作提供良好的基础；而通过合理的调试方法，进一步优化天线的性能，才能让安装质量得到充分发挥和体现。
通信基站天线安装质量检验与调试方法是紧密关联的，它们共同确保了通信基站天线的安装质量和信号覆盖效果，保证了通信网络的正常运行和用户的通信需求。
2通信基站天线安装质量检验与调试过程中面临的问题2.1天线连接不牢固天线与其他设备之间的连接出现松动或接触不良，可以导致信号衰减或中断。
天线检验作业指导书
天线检验作业指导书一、引言天线是无线通信系统中的重要组成部分，负责接收和发送无线信号。
为了确保天线的正常运行和通信质量，进行天线检验是必要的。
本作业指导书旨在提供详细的步骤和要求，以确保天线检验的准确性和可靠性。
二、检验目的本次天线检验的目的是验证天线的性能和工作状态，包括但不限于以下方面：1. 天线的机械结构是否完好，无损坏或松动现象。
2. 天线的电气性能是否符合设计要求，如增益、频率范围、驻波比等。
3. 天线的辐射特性是否满足通信系统的需求，如方向性、覆盖范围等。
三、检验步骤1. 准备工作a. 确认天线型号、规格和检验要求。
b. 准备必要的检验仪器和设备，如天线分析仪、功率计等。
c. 确保检验环境符合要求，如无干扰源、适当的温度和湿度等。
2. 外观检查a. 检查天线的外观，包括外壳、连接器、固定装置等，确保无明显损伤或松动。
b. 检查天线的标识和铭牌，确认与规格一致。
3. 电气性能检验a. 连接天线分析仪和功率计等仪器，按照规定的频率范围进行扫描和测量。
b. 检查天线的驻波比，确保在规定范围内。
c. 测量天线的增益和辐射图案，与设计要求进行比较。
d. 检查天线的工作频率范围，确保覆盖所需的频段。
4. 辐射特性检验a. 根据通信系统的需求，确定天线的辐射方向和覆盖范围。
b. 在合适的测试场地进行天线辐射特性测试，记录数据并与规定要求进行比较。
c. 检查天线的辐射功率和辐射图案，确保满足通信系统的要求。
5. 检验报告a. 汇总检验过程中的数据和结果。
b. 根据检验结果，给出评价和建议，如是否合格、存在的问题及改进措施等。
c. 准备检验报告，包括检验日期、地点、天线信息、检验结果等。
四、安全注意事项1. 在进行天线检验时，应注意人身安全，避免触电和其他意外事故的发生。
2. 使用合适的个人防护装备，如绝缘手套、护目镜等。
3. 检查仪器和设备的安全性能，确保正常工作和使用。
五、附录1. 天线型号和规格表2. 天线检验记录表3. 天线检验报告模板六、总结天线检验是确保通信系统正常运行的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天线来料检验标准 保密文件 1 A/0 天线来料检验标准 保密文件 2 A/0
文件编号：HBS — PZ ---WI — 012 拟文人/ 时间 FROM/DATE: /2017.8.1 □文件类型：GATEGORY检验规范 □传阅 CIRCULAR □阅后存档 FILIG 保密 / 期限 CONFIDENTIAL/TERM □其它 OTHERS
更改记录 发行/修定 日期 修定内容 摘要 页次 版本/版次 总页数 拟制 审核 批准
2017-08-01 初版 1-7 A/0 7 陈斌
目录 1.0 ............................................................................................................................................................................ 目的
2.0 ........................................................................................................................................................................... 范围 天线来料检验标准 保密文件 3 A/0
3.0 ........................................................................................................................................................................... 抽样计划
4.0 ........................................................................................................................................................................... 定义
4.1 ...................................................................................................................................................................... 检验条件
4.2 ...................................................................................................................................................................... 抽样标准
5.0 ............................................................................................................................................................................ 术语和定义
5.1 ....................................................................................................................................................................... 缺陷等级
5.2 ..................................................................................................................................................... 天线不良缺陷定义
5.3 ..................................................................................................................................................... 附着力等级定义
6.0 ........................................................................................................................................................................... 检验内容
6.1 .................................................................................................................................................. 外观不良判定标准
6.2 ......................................................................................................................................................... 尺寸判定标准
7.0 ..................................................................................................................................................... 可靠性试验及判定标准
8.0 .................................................................................................................................................................. 周期性测试要求
9.0 ....................................................................................................................................................................... 包装要求
10.0 .................................................................................................................................................................... 出货附带报告
手机天线检验标准
1.0目的 本标准明确了深圳市华邦盛电子有限公司手机天线的质量检验标准，确保产品质量达到客户要求。 2.0范围
本标准适用于深圳市华邦盛电子有限公司手机天线的质量检验和控制。 3.0抽样计划
按GB2828.1 — 2003中一般检验的H级水平进行抽检， 合格质量水平（AQL ）及检验查水平规定 （见表1 ）。 表1 检验项目 抽样方案 合格质量水平
常 规 检 验
包装箱 GB2828.1 — 2003 H级
CR Maj Min 最小包装箱 0 0.4 1.0
颜色/外观
尺寸测量 取样10PCS ACC=0 ; REJ=1 结构 /Sample 取样3PCS ACC=0 ; REJ=1 组件配装 取样3PCS ACC=0 ; REJ=1
性能测试 参照可靠性测试标准 ACC=0 ; REJ=1 4.0定义:
4.1. 检验条件
4.2.1 距离：人眼与被测物表面的距离为 250mm-350mm ; 天线来料检验标准 保密文件 4 A/0
4.2.2 时间：每面检查时间不超过 5-10S ;
4.2.3位置：检视面与桌面成 45。，上下左右转动15。，前后翻转；
4.2. 4光源：D65-CLE 标准光源（光源必须在检验测者正前上方） ;
4.2.5 温度：23+/-3 C; 4.2.6 湿度：30%-85% ;
