1 / 1 水轮发电机组安装检修安全规范 水轮机安装 1、设备清扫时, 应防止损坏设备表面。 使用脱漆剂或汽油等清扫设备时, 作业人员应戴口罩、 防护眼镜和防护手套, 严防、贱落在皮肤和眼晴上。 清扫现场应配备灭火器。 2、露天场所清扫组装设备, 应搭设临时工棚 。 工棚应满足设备清扫组装时的防雨、 防尘及消防等要求。 3、设备组合前应对螺栓及螺母的配合情况进行检査 。 关于精制螺纹应按照编号装配或选配, 螺母、 螺栓应能灵活旋人, 不应用锤击或强力振动的方法进行装配。 4、组合分瓣大件时,先将一瓣调平垫稳,支点不应少于3点。组合第二瓣时, 应防止碰撞组合面, 工作人员手脚不应伸入组合面, 应对称拧紧组合螺栓的个数不应少于4个,垫稳后,才能松开吊钩。 5、设备翻身时, 设备下方应设置方木或垫层予以爱护。 翻身过程中, 设备下方不应有人逗留 。 6、 用大锤紧固组合螺栓时, 扳手应靠紧, 与螺帽配合尺寸应一致。 锤击人员与拿扳手的人应错开一个角度, 锤击应准确。 高处作业时, 应有牢固的工作平台, 扳手应用绳索系住。 7、用加热法紧固组合螺栓时, 作业人员应戴电焊手套, 严防烫伤。 直接用加热棒加热螺栓时, 工件应做好接地爱护, 作业人员应戴绝缘手套。 8、进入转轮体内或轴孔内清扫时, 连续工作时问不宜过长, 应 1 / 1
设置通风设备, 并应派专人监护。 9、用液压拉伸工具紧固组合螺栓时, 操作前应阅读设备使用讲明书, 检查液压 泵、 高压软管及接头应完好。 拉伸器活塞应压到底, 承压座应接触良好。 升压应缓慢, 如发觉渗漏, 应立即停泵, 操作人员应避开喷射方向 。 升压过程中, 应观看螺栓伸长值和活塞行程, 严防活塞超过工作行程。 操作人员应站在安全位置, 严禁头手伸到拉伸器上方。 10、有力矩要求的螺检连接时, 应使用配套的力矩.扳手或专用工具进行连接。 严禁使用果扳手或配以加长杆的方法进行拧紧。 埋件安装安全要求 尾水管安装 1、尾水管安装前,应对施工现场的杂物进行清理。 2、施工现场应配备足够的照明和配电盘, 配电盘应设置漏电爱护装置。 潮湿部位应使用安全电压等级的照明设备和灯具 。 3、在安装部位应设置必要的人行通道、 工作平台及爬梯, 并应配置护栏、 扶手、 安全网等设施 。 设施基础应固定牢靠, 并应满足承载要求 。 4、机组标高、中心等位置性标记的标示应清晰、牢靠,且进行有效防护。 5、尾水管扩散段作业, 使用电焊机、 角磨机等电气设备时应进行可靠的防漏电爱护。 6、肘管及锥管安装前,应对其部件几何尺寸进行检查、校正,各部件支撑架固定应牢靠。 安装过程中, 用于设备调整固定的楔子 1 / 1
板、 千斤顶、 拉伸器等应可靠固定。 7、安装在肘管、 锥管上的补气管、 测压管等管口应采取可靠的封堵爱护措施。 8、拆除工作平台、 爬梯等施工设施时, 应采取可靠的防倾覆、 防坠落等安全措施 。 坐环与蜗壳安装 1、施工部位应搭设牢固的工作平台和脚手架, 部件高度超过2m的, 内外均应搭设工作平台, 平台和脚手架的搭设应符合相关安全规定 。 在平台和脚手架上工作应遵守高处作业的有关规定。 2、分瓣座环组装时, 组装支墩应稳固 。.首瓣座环就位调平后, 应采取防倾覆措施。 第二瓣就位后应先调平, 并用组合螺栓临时固定。 其余各瓣按照同样方法就位, 然后再将分瓣座环对称均匀组合成整体。 . 3、使用电动工具对分瓣座环焊接坡口进行打磨处理时, 应遵循其有关安全操作规程要求。 4、座环吊装就位时, 应将座环平稳地落于基础支承上, 确认支承平稳后, 才能松去吊钩 。 5、安装蜗壳时, 焊在蜗売环节上的吊环应有足够的强度, 位置应合适, 使蜗壳能平稳吊起。 蜗売各环节就位后, 应用临时拉紧工具拉牢固, 下部用千斤顶支牢, 然后才能松去吊钩。 · 6、蜗売各坏节焊口应焊接密实，施工作业踏板应牢固 。 7、蜗売节在调整过程中, 斜楔与压卡板工作面应通过加工, 压卡 1 / 1
板的焊缝高度应与蜗売钢板厚度及两节错位情况相适应 。 8、施工用钢平台高度在起点10m以上时,应先进行设计,并经技术部门批准。组装后, 应经质检和安全部门检査验收, 合格后方能使用。 9、在蜗壳内或水轮机过流面等密闭场所进行防腐、 环氧灌浆或打磨作业时, 应配备相应的防火、 防毒、 通风及除尘等设施。 10、埋件的焊接探伤应符合“钢管焊接与探伤”的有关安全要求。 11、埋件需在现场机加工时, 应符合机加工设备的相关安全要求。 12、蜗壳做水压试验或蜗壳保压浇筑混凝土时, 其混凝土支墩或钢支墩应与蜗壳接触良好。 13、蜗売安装完毕, 进入内部清扫检查工作时, 进出人员应建立登记制度, 确认蜗壳内无人后方可关闭进人门。 蜗壳水压试验 1、(1) 蜗壳进行水压试验前, 要紧监测部位应配备充足的照明 。 2、试压闷头吊装就位后, 应对闷头进行可靠支撑。 3、试压环吊装应平稳就位, 严禁将手指放入组合面内 。 4、水压试验前应对所有管口进行封堵, 并进行渗漏检査。 5、蜗壳水压试验期间, 应设专人对各试压停留点的水压、 水温、 蜗壳变形及位移进行监测和记录。 发觉异常, 应立即停止试压。 6、对蜗壳、 固定导叶等部件进行应力测量时, 各测点的设备及导线应固定牢靠。 7、试压过程中, 一旦发生渗漏,应立即停止试验。 1 / 1
8、蜗壳保压浇筑混凝土之前, 应对加压设备进行完全检査, 保压浇筑混凝土期问,水压应保持在设计要求范围内,并应设专人监测。 9、蜗壳水压试验的监测压力表计及超压泄水安全阀等应准确、 可靠 。 导水机构安装 1、机坑清扫、 测定和导水机构预装时, 机坑内应搭设牢固的工作平台。 2、在机坑内进行基础环及座环机加工时, 基础平台应有足够的刚度，加工设备操作人员应具备专业操作技能, 并应按照有关安全操作规程进行操作 。 3、吊装顶盖等大件前, 对组合面应磨平r局点、清扫洁净, 吊至安装位置 0.4 ~ 0. 5m处, 再次检查清扫安装面, 现在吊物应停稳, 桥机司机和起重人员应坚守岗位。 4、导叶轴套、拐臂安装时,操作人员头、手不应放在轴套、拐臂下方。调整导水叶端部间隙时, 导叶处与水轮机室应有可靠的信号联系 。 转轮四周应设置防护网, 转轮周围。人员行走的通道应保持清洁无油污。 5、在蜗壳内工作时, 应随身携带便携式照明器。 如无有效照明器, 遇突然停电时,应就地等待。 6、导水叶工作高度超过2m时, 研磨立面间隙和安装导叶密封应在牢固的工作平台上进行。 7、水轮机室和蜗壳内, 应设置通风设备。 当在尾水管、 蜗壳内进行环氧砂浆作业时, 水轮机室和蜗壳内的其他安装工作应 1 / 1
停止。 8、水轮机室和蜗売内的通道, 应在安装前形成, 并保持畅通, 不应利用吊物孔 作为交通通道、排水等用。 . 9、导叶进行动作试验时, 应事先通告相关人员, 应在水轮机室、 蜗売进人.门处悬挂警示标志 , 严禁进人导叶附近, 应有可靠的信号联系, 并应有专人护 。 10、采纳电镀或刷镀对工件缺陷进行处理时, 作业人员应做好安全防护。 采纳金属喷涂法处理工件缺陷时,应防止高温灼伤。 转轮组装及连軸 1、使用制造厂提供的专用工具安装部件时, 首先应了解其使用方法, 并应检查有无缺陷和损坏情况。 2、转轮各部件装配时,吊点应选择合适,吊装应平稳,速度应缓慢均匀。作业人员应服从统一指挥 。 3、装配叶片传动机构时, 每装一件都应临时固定牢固。 4、用桥机紧固螺栓时, 应事先计算.出紧固力矩, 选好钢丝绳和卡扣。 紧固过程中,应设置有效的监视手段,扳手与钢丝绳夹角宜在75°~ 105°。导向滑轮位置应合适, 并应采取防止扳手滑出或钢丝绳崩出的措施。 5、使用电热器紧固螺栓时, 应事先检査加热器与加热装置绝缘是否良好。 作业人员应戴绝缘手套,并应連守操作规程。 6、使用液压拉伸器紧固螺栓时, 应符合螺栓拉伸器的有关安全要求 。 7、转桨式转轮油压试验时, 应符合下列安全要求: 1 / 1
（1）叶片上和场地应清扫干争无杂物,严禁吸烟, 附近不应有明火作业。应配备相应的消防器材。 （2）油压试验装置的管路应完好,接头、法兰连接应半固、无渗漏,应使用经检验合格的压力表 。 使用电动油泵时, 应装设防止油压过高的爱护阀组 。 （3）油压装置的操作、试验、测量,应统一安排,进行操作时应分级缓慢升压,停泵稳压后, 方可进行检查 。 叶片转动时, 严禁站在叶片上或在其转动范围内停留 。 （4）试验中如发觉缺陷, 应将油压降到零, 切断油压装置电源后进行处理。 需补焊处理时, 应先排油和清理, 并应设专人监护。 （5）工作人员不应站在堵板、法兰、焊口等处。 8、转轮体翻身前,应先对桥机起升机构、制动系统进行检查,确保安全可靠。 混流式转轮组装 1、分瓣转轮组装时, 应预先将支墩调平固定。 分瓣转轮吊装就位后调整其错牙及水平, 再用组合螺栓均匀紧合成整体。 关于卡栓连接结构, 卡栓烘烤时应派专人对烘箱温度进行监测, 卡栓安装时应佩戴防护手套 。 2、混流式分瓣转轮做刚度试验时, 力源应安全可靠, 支承块焊接应牢固, 工作人员应站在安全位置, 服从统一指挥 。 3、在专用临时棚内焊接分瓣转轮时, 应有专门的排烟、 消防措施。 当连续焊接超8h时, 工作人员应轮工作和休息。 4、转轮焊接时, 应设置专用引孤板, 引弧部位材质应与母材相
水电站检修概况
水电站设备检修概况一、检修基本原则（1）发电企业应按照政府规定的技术监督法规、制造厂提供的设计文件、同类型机组的检修经验以及设备状态评估结果等，合理安排设备检修。
引用标准及参考文件DL/T838-2003 发电企业设备检修导则DL/T1066-2007 水电站设备检修管理导则GB/T19001 质量管理体系要求GB8564-88 水轮机发电机组安装技术规范（2）设备检修应贯彻“安全第一”的方针，杜绝各类违章，确保人身和设备安全。
（3）检修质量管理应贯彻GB/T19001质量管理标准，实行全过程管理，推行标准化作业。
（4）设备检修应实行预算管理、成本控制。
（5）发电机组检修应在定期检修的基础上，逐步扩大状态检修的比例，最终形成一套融定期检修、状态检修、改进性检修和故障检修为一体的优化检修模式。
二、检修方式：发电设备的检修方式分为定期检修、状态检修、改进性检修和故障检修四类。
(1) 定期检修是一种以时间为基础的预防性检修，根据设备磨损和老化的统计规律，事先确定检修等级、检修间隔、检修项目、需用备件及材料等的检修方式。
(2) 状态检修是指根据状态监测和诊断技术提供的设备状态信息，评估设备的状况，在故障发生前进行检修的方式。
(3) 改进性检修是指对设备先天性缺陷或频发故障，按照当前设备技术水平和发展趋势进行改造，从根本上消除设备缺陷，以提高设备的技术性能和可用率，并结合检修过程实施的检修方式。
(4) 故障检修是指设备在发生故障或其它失效时进行的非计划检修。
三、检修等级：是以机组检修规模和停用时间为原则，将发电机组的检修分为A、B、C、D四个等级。
（1）A级检修是指对发电机组进行全面的解体检查和修理，以保持、恢复或提高设备性能。
A级检修标准项目的主要内容：①全面解体、更换或修理和调整过水、发电机定、转子定期检查；②定期监测、试验、校验和鉴定；④更换已到期的需要定期更换的零部件；⑤各项技术监督规定的检查项目；⑥消除设备和系统的缺陷和隐患。
水利水电工程金属结构与机电设备安装安全技术规范
《水利水电工程金属结构与机电设备安装安全技术规程》（DL5335-3）征求意见稿目录前言 (10)1 范围 (13)2 规范性引用文件 (14)3 总则 (17)4 术语 (20)5 差不多规定 (24)5.1 施工现场安全防护 (24)5.2 施工现场临时用电与照明 (25)5.3 施工现场消防 (27)5.4 廊道及洞室作业 (28)5.5 底层作业 (28)5.6 焊接与切割作业 (29)5.7 起重运输作业 (29)5.8 作业人员安全要求 (30)6 金属结构制作326.1 厂区布置 (32)6.2 钢闸门及埋件制作 (34)6.3 钢管制作 (37)6.4 无损探伤 (39)6.5 涂装作业 (40)6.6 产品转运与存放 (41)7 闸门安装427.1 闸门与埋件预组装 (42)7.2 闸门的起重运输 (44)7.3 闸门埋件安装 (47)7.4 平面闸门安装 (48)7.5 弧形闸门安装 (49)7.6 人字闸门安装 (51)7.7 现场涂装作业 (54)7.8 闸门的试验与试运行 (55)8 启闭机安装578.1 差不多要求 (57)8.2 固定式启闭机安装 (58)8.3 移动（门）式启闭机安装 (60)8.4 桥式启闭机安装 (65)8.5 启闭机的调试、运行与维护 (66)9 升船机安装689.1 差不多规定 (68)9.2 埋件安装 (69)9.3 提升设备安装 (70)9.4 平衡重系统安装 (70)9.5 承船厢安装 (71)9.6 承船厢设备安装 (72)9.7 升船机调试与运行 (72)10 引水钢管安装7410.1 钢管运输 (74)10.2 钢管吊装与组装 (76)10.3 钢管焊接 (77)10.4 钢管现场焊缝防腐涂装 (79)10.5 钢管内支撑拆除 (80)10.6 钢管水压试验 (81)11 其它金属结构安装8211.1 钢网架安装 (82)11.2 供料线系统钢结构安装 (83)11.3 钢栈桥安装 (84)12 施工脚手架及平台8612.1 施工脚手架搭设 (86)12.2 临时施工平台搭设 (88)12.3 施工脚手架与平台的使用及维护 (89)12.4 施工脚手架的拆除 (90)13 金属防腐涂装9213.1 涂料的保管与使用 (92)13.2 涂装作业场所布置 (92)13.3 喷砂除锈 (93)13.4 涂料喷涂 (94)13.5 金属热喷涂（气喷镀锌、铝层安全防护）··9514 水轮机安装9714.1 清扫与组合 (97)14.2 埋件安装 (98)14.3 导水机构安装 (101)14.4 转轮组装及连轴 (102)14.5 转轮吊装 (105)14.6 导轴承与密封装置 (106)14.7 接力器安装 (107)14.8 进水阀安装 (108)15 发电机安装11015.1 基础埋设 (110)15.2 定子安装 (110)15.3 机架安装 (114)15.4 转子组装 (115)15.5 要紧部件吊装 (121)15.6 轴瓦研刮 (122)15.7 推力轴承及导轴承安装 (123)15.8 制动闸试验与安装 (124)15.9 机组轴线检查与调整 (125)15.10 机组整体清扫、喷漆 (126)16 辅助设备安装12816.1 调速系统安装 (128)16.2 供排气系统设备安装 (130)16.3 供排油系统设备安装 (132)16.4 供排水系统设备安装 (133)16.5 采暖通风系统设备安装 (134)16.6 消防系统设备安装 (135)16.7 管路安装 (136)17 电气设备安装14017.1 主变压器与带油电抗器安装 (140)17.2 构架、铁塔安装 (146)17.3 高压开关安装 (147)17.4 母线安装 (149)17.5 开关站设备安装 (151)17.6 配电盘(柜)安装 (154)17.7 监控系统设备安装 (156)17.8 电缆安装 (157)17.9 电气试验 (160)17.10 全厂接地系统测试 (161)18 水轮发电机组起动试运行16318.1 充水前检查 (163)18.2 充水试验 (165)18.3 空载运行 (167)18.4 负载运行 (168)19 桥式起重机安装17019.1 清扫与组装 (170)19.2 轨道、滑触线安装与调整 (170)19.3 结构、机械和电气设备安装与调试 (171)19.4 负荷试验 (172)19.5 使用与维护 (174)20 施工用具及专用工具17520.1 电动工具 (175)20.2 风动工具 (177)20.3 螺栓拉伸器 (177)20.4 起吊工具 (178)20.5 压线钳 (181)20.6 千斤顶 (181)20.7 水轮发电机组安装专用工具 (182)20.8 机组吊装专用工具 (185)21 附则 (187)前言依照原国家经济贸易委员会电力司《关于下达2002年度电力行业标准制定和修定打算的通知》（国经贸电力[2002]937号文）的安排，对原能源部、水利部于1988年7月1日颁布的《水利水电建筑安装安全技术工作规程》（SD 267-88）(以下简称原规程)进行修编。
新编水电厂设备安装、运行、维护、检修与标准规范全书

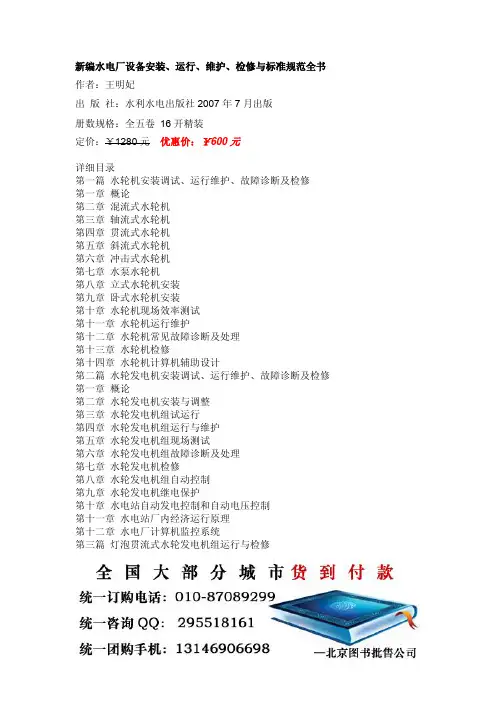

新编水电厂设备安装、运行、维护、检修与标准规范全书作者：王明妃出版社：水利水电出版社2007年7月出版册数规格：全五卷16开精装定价：￥1280元优惠价：￥600元详细目录第一篇水轮机安装调试、运行维护、故障诊断及检修第一章概论第二章混流式水轮机第三章轴流式水轮机第四章贯流式水轮机第五章斜流式水轮机第六章冲击式水轮机第七章水泵水轮机第八章立式水轮机安装第九章卧式水轮机安装第十章水轮机现场效率测试第十一章水轮机运行维护第十二章水轮机常见故障诊断及处理第十三章水轮机检修第十四章水轮机计算机辅助设计第二篇水轮发电机安装调试、运行维护、故障诊断及检修第一章概论第二章水轮发电机安装与调整第三章水轮发电机组试运行第四章水轮发电机组运行与维护第五章水轮发电机组现场测试第六章水轮发电机组故障诊断及处理第七章水轮发电机检修第八章水轮发电机组自动控制第九章水轮发电机继电保护第十章水电站自动发电控制和自动电压控制第十一章水电站厂内经济运行原理第十二章水电厂计算机监控系统第三篇灯泡贯流式水轮发电机组运行与检修第一章灯泡贯流式水轮机的结构第二章灯泡贯流式水轮机辅助设备的结构及特点第三章灯泡贯流式水轮机组的安装第四章灯泡贯流式水轮机的检修内容及质量标准第五章灯泡贯流式水轮机的大修第六章灯泡贯流式水轮机导水机构的检修第七章灯泡贯流式水轮机受油器的检修第八章灯泡贯流式水轮机导轴承的检修第九章灯泡贯流式水轮机主轴密封的检修第十章灯泡贯流式水轮发电机检修前的准备第十一章灯泡贯流式水轮发电机定子检修第十二章灯泡贯流式水轮发电机转子检修第十三章灯泡贯流式水轮发电机组合轴承的检修第十四章灯泡贯流式水轮发电机检修中的检查试验第十五章灯泡贯流式水轮发电机检修安装后的试验第十六章灯泡贯流式水轮发电机组的试运行第十七章灯泡贯流式水轮发电机组的运行和维护第十八章灯泡贯流式水轮发电机组运行中常见故障与处理第四篇水轮发电机组辅助设备安装与运行维护第一章油系统第二章水系统第三章压缩空气系统第四章水力监测系统第五章主阀第六章水轮发电机组辅助设备安装第七章水轮发电机组辅助设备运行维护第五篇水电站大型水泵安装、运行、故障诊断及维修第一章水泵分类及构造第二章水泵造型及配套第三章水泵机组安装第四章水泵机组运行、测试第五章水泵机组故障诊断及处理第六章水泵机组维修第七章水泵站微机监控系统第六篇水电站电气设备安装调试、运行维护、故障诊断及检修第一章概论第二章电气设备选择第三章发电厂用电及其接线第四章安装接线图第五章高压电气设备安装调试、运行维护及检修第六章变压器安装调试、运行、检修及故障诊断与处理第七章母线安装调试、检修及运行维护第八章通信和照明设备安装、检修维护第九章蓄电池安装调试、检修及运行维护第十章电缆敷设、试验、检修及运行维护第十一章接地装置安装、试验、故障诊断处理及检修第七篇水电站通风采暖设备安装调试运行、故障诊断及处理第一章通风与空调系统安装调试、运行、故障诊断及处理第二章采暖系统安装调试、运行、故障诊断及处理第八篇水电站起重设备安装调试、维修养护及故障处理第一章起重机安装调试与维修养护第二章电梯安装调试、维修养护及故障处理第三章启闭机安装与检修维护第九篇水电站闸门安装、运行、日常养护及维修第一章闸门安装调试第二章闸门的运用和日常养护第三章闸门的损坏及修理第十篇水电站压力钢管安装及其荷载、应力分析第一章压力钢管安装第二章露天钢管荷载、应力分析第十一篇中小型水电站金属结构及机电设备制造安装检测第一章压力钢管安装检测技术第二章闸门第三章启闭机第四章水轮发电机出厂第五章水轮发电机安装第六章水力机械第七章发电电气设备第八章高压变电电气设备第十二篇水电站设备安全技术第一章水电站运行管理第二章水电站电气设备造型第三章水电站设备技术改造第四章水电站主要设备招标管理第十三篇相关标准规范。
防止水轮机故障的几个主要措施

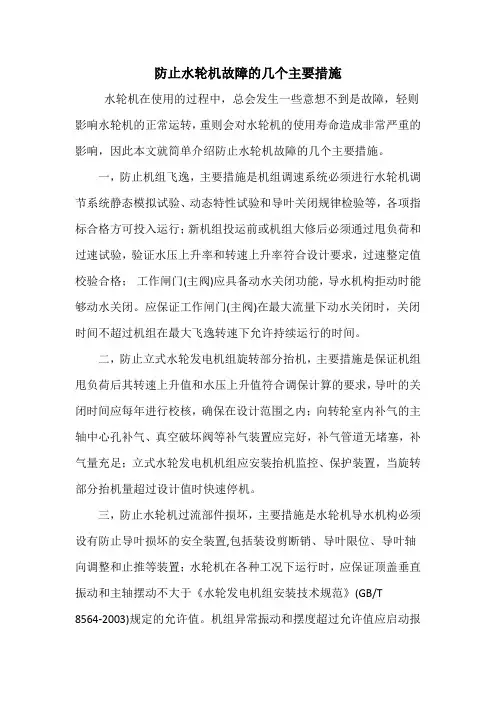

防止水轮机故障的几个主要措施水轮机在使用的过程中，总会发生一些意想不到是故障，轻则影响水轮机的正常运转，重则会对水轮机的使用寿命造成非常严重的影响，因此本文就简单介绍防止水轮机故障的几个主要措施。
