《计算机网络基础》局域网组网技术
《计算机网络基础》局域网组网技术
局域网（Local Area Network，LAN）是指在一个相对较小地理范围
内的计算机网络。
它是连接组织、单位或个人计算机设备的基础性网络。
局域网的组网技术主要包括以太网、无线局域网和局域网互联等。
以太网是局域网中最常用的组网技术之一、以太网使用的是一种称为CSMA/CD（载波侦听多路访问/冲突检测）的媒体访问控制协议。
它基于共
享介质（常见的是电缆），所有连接到以太网的设备通过共享介质进行通信。
在以太网中，每个设备都有一个唯一的MAC（媒体访问控制）地址，
用于在网络中识别设备。
以太网的主要优点是传输速度快、成本低廉，可
以支持大量的终端设备。
无线局域网（Wireless Local Area Network，WLAN）是一种使用无
线通信技术连接设备的局域网。
无线局域网使用的是Wi-Fi技术，利用无
线信号传输数据。
WLAN可以提供与有线局域网相似的网络连接，但不需
要通过物理电缆连接设备。
无线局域网的组网技术主要包括基础设施型和
自组织型。
基础设施型无线局域网需要通过无线接入点（Access Point，AP）来提供网络连接；而自组织型无线局域网允许设备之间直接进行通信，不需要中心化的基础设施。
局域网互联是将多个局域网连接起来形成一个较大的网络，以满足更
多用户和设备的需求。
局域网互联可以通过路由器、交换机和网桥等设备
来实现。
路由器是一种网络设备，可以连接不同的局域网，并在它们之间
传输数据。
交换机是一种用于连接多个设备的网络设备，可以提供更快的
数据传输速度和较低的延迟。
网桥是一种将不同的局域网连接在一起的设备，可以提供数据转发和过滤等功能。
除了上述常见的局域网组网技术，还有一些其他的技术可以用于局域网的组网，如光纤局域网、无线传感器网络等。
光纤局域网使用光纤作为传输介质，提供更高的传输速度和较低的传输延迟。
无线传感器网络是一种由大量无线传感器节点组成的网络，用于收集和传输环境中的数据。
综上所述，局域网组网技术是建立和管理局域网的基础。
通过选择合适的组网技术，可以满足用户和设备对网络连接的需求，并提供高效、可靠的网络服务。
随着技术的不断发展，局域网组网技术也在不断进步，为用户提供更好的网络体验。
《计算机组网技术》课件
虚拟专用网
介绍虚拟专用网的概念和应 用，以及加密隧道技术的作 用。
网络安全和管理
1
防火墙和入侵检测系统
学习防火墙和入侵检测系统的原理和配置方法，保护网络安全。
2
网络监控和故障排除
掌握网络监控和故障排除的技ห้องสมุดไป่ตู้，确保网络的稳定运行。
3
数据备份和恢复
了解数据备份和恢复的重要性，并学习常用的备份策略。
实际应用和案例分析
计算机组网基础知识
1
网络模型
了解OSI和TCP/IP网络模型，并了解每个层次的功能和协议。
2
IP地址和子网掩码
掌握IP地址的分类和用途，以及子网掩码的作用。
3
路由和交换技术
深入研究路由器和交换机的工作原理，以及在组网中的应用。
网络协议
TCP/IP协议
学习TCP/IP协议族的核心协议，包括IP、TCP、UDP等。
HTTP和HTTPS协议
了解HTTP和HTTPS协议的工作原理和应用场景。
DNS协议
掌握DNS协议的作用和解析过程，理解域名和IP地址的映射关系。
局域网和广域网
物理网络设备
介绍常见的物理网络设备， 如网卡、交换机、路由器等。
网络拓扑结构
了解局域网和广域网的不同 拓扑结构，如星型、环型、 总线型等。
企业网络架构
分析不同类型企业的网络架构、规划和布局。
案例分析
通过实际案例研究，深入理解网络组网技术 的应用。
《计算机组网技术》PPT 课件
本课程将带你深入了解计算机组网技术，包括网络模型、IP地址、路由与交 换技术、TCP/IP协议、HTTP和HTTPS协议、DNS协议、局域网和广域网、 网络安全和管理等。

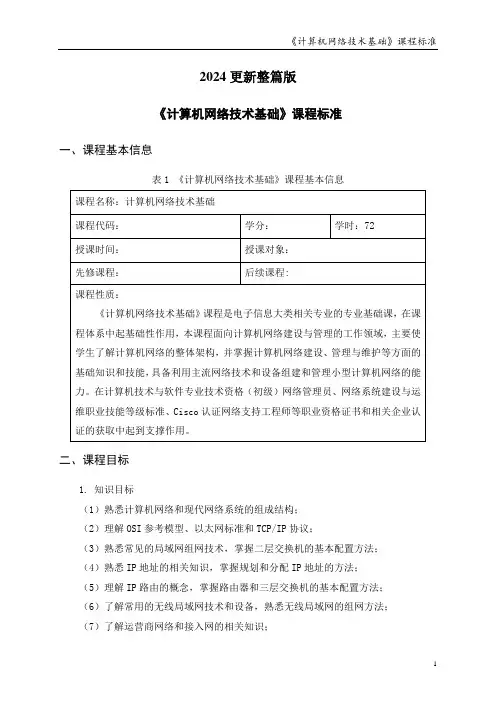

《计算机网络技术基础》课程标准2024更新整篇版
2024更新整篇版《计算机网络技术基础》课程标准一、课程基本信息表1 《计算机网络技术基础》课程基本信息二、课程目标1. 知识目标（1）熟悉计算机网络和现代网络系统的组成结构；（2）理解OSI参考模型、以太网标准和TCP/IP协议；（3）熟悉常见的局域网组网技术，掌握二层交换机的基本配置方法；（4）熟悉IP地址的相关知识，掌握规划和分配IP地址的方法；（5）理解IP路由的概念，掌握路由器和三层交换机的基本配置方法；（6）了解常用的无线局域网技术和设备，熟悉无线局域网的组网方法；（7）了解运营商网络和接入网的相关知识；（8）了解服务器端网络基本部署方法，了解网络功能虚拟化的相关知识；（9）熟悉文件、DHCP、DNS、Web、FTP等应用服务器的功能和基本部署方法。
2. 能力目标（1）能够利用相关软件绘制网络拓扑结构图，能够利用网络模拟和建模工具建立网络运行模型；（2）熟悉计算机连入网络所需的基本软硬件配置，能够独立完成双机互联网络的连接和连通性测试；（3）能够利用交换机组建和管理小型局域网；（4）能够实际需求合理规划和分配IP地址；（5）能够利用路由器和三层交换机实现网络互联；（6）能够利用相关设备组建小型无线局域网；（7）能够利用光纤接入网实现个人计算机或小型局域网与Internet的连接；（8）能够完成服务器的基本部署和性能监控，能够利用相关工具部署虚拟机；（9）能够完成文件、DHCP、DNS、Web、FTP等应用服务器的部署。
3. 素质目标（1）具有强烈的求知欲和较强的自学能力；（2）具有良好的口头语言表达能力和文字表达能力；（3）具有较高的计算机专业英语水平；（4）具有良好的人际交流能力和与他人协同工作能力；（5）具有在压力环境下现场解决问题的能力；（6）具有较强的身体素质，能适应艰苦工作需要；（7）具有较强的职业素养，具备安全、环保、成本、产品质量、团队合作等意识和能力。
（8）具有较高的职业道德，遵章守纪、爱岗敬业。
《计算机网络技术基础》课程标准(完整版)
《计算机网络技术基础》课程标准课程代码：MB010003 课程类型：理论+实践课程属性：专业基础课适用专业：计算机网络技术基础学时：48 学分：2.5课程负责人：一、课程定位（一）课程性质《计算机网络技术基础》是高职高专计算机网络相关专业的一门实践性较强的专业核心课程，承担着培养计算机网络技术、网络安全管理领域核心职业能力的重要任务。
它的任务是以提高学生全面素质为基础，使学生能够掌握企业或局域网的组建、企业应用服务器的配置与管理等相关技术和职业技能，达到高素质劳动者和高等技术专门人才所必需具备的网络管理与维护的基本知识的基本应用技能，使学生理解网络管理与维护的内涵，及时了解网络技术新的发展趋势，为就业和继续学习打下良好的基础。
（二）课程作用《计算机网络技术基础》课程是学院所有计算机类专业的一门重要专业基础课。
该课程在计算机网络技术专业中起着引导作用，是学习后续课程的基础。
可看出本课程属于该专业的专业基础课，其后续课有“网络设备”、“网络安全”等课程，其专业地位十分重要。
（三）前导、后续课程前导课程：无后续课程：《网络设备配置与管理技术》二、课程理念及设计思路该课程以能够搭建和管理一个中小型局域网络为最终目标，教学内容分为理论基础知识部分和实践教学两部分。
在充分的理论知识基础上学习局域网的规划、制作网线及测试分析网络连通性的基本技能，这部分的内容主要由任课教师通过典型案例分析及学生的课堂讨论完成教学任务。
实践教学部分，结合本课程的特点将教学内容分为：交换机配置、路由器配置、服务器的安装与配置等多个教学任务，实践部分的教学模式采用“典型工作过程导向”的教学方法，采用学生小组合作的形式参与教学，每个学生的学习小组共同承担网络设备及服务器的架构方案的设计与实施，最后通过一个功能全面、综合性强大型企业局域网组建项目的设计与实施，使学生具备中小型企业局域组建与管理的能力。
三、课程目标（一）能力目标能够根据用户需求制定出中小型局域网组网方案、绘出网络的物理拓扑结构，并出相应设备采购清单；能够根据给出的设计方案，正确连接一个物理局域网络；能够进行企业局域网IP地址的规划，正确配置网络中所有主机的网络设备的IP地址和各种网络协议，并进行连通性调试；能够正确使用网络操作系统分配和管理局域网中的资源；能够对企业局域网进行管理与维护，并能对简单故障进行排除；（二）知识目标要求学生在了解计算机网络基本理论、基本知识的同时，掌握网络组网方法、网络操作系统的管理和维护，互联网服务的使用和配置等实际操作技能。
计算机网络基础及应用-局域网基础
2.1.5 局域网类型
3.异步传输模式（ATM） ATM是目前网络发展的最新技术，它采用基于信元的异 步传输模式和虚电路结构，根本上解决了多媒体的实时性 及带宽问题。实现面向虚链路的点到点传输，它通常提供 155Mbit/s的带宽。它既汲取了话务通讯中电路交换的“有连 接”服务和服务质量保证，又保持了以太、FDDI等传统网络 中带宽可变、适于突发性传输的灵活性，从而成为迄今为 止适用范围最广、技术最先进、传输效果最理想的网络互 联手段。
2.1.5 局域网类型
1.以太网（Ethernet） 早期局域网技术的关键是如何解决连接在同一总线上的 多个网络节点有秩序地共享一个信道的问题，而以太网络 正是利用载波监听多路访问/碰撞检测（CSMA/CD）技术成 功地提高了局域网络共享信道的传输利用率，从而得以发 展和流行的。交换式快速以太网及千兆以太网是近几年发 展起来的先进的网络技术，使以太网络成为当今局域网应 用较为广泛的主流技术之一。
早期的计算机网络大多为广域网，局域网是在20世纪70 年代个人计算机（PC）在市场推出以后出现并发展起来的。 20世纪80年代，由于PC机性能不断提高、PC 机和小型机的 价格不断降低，计算机从“专家”群里走进“大众”之中，网 络应用也从科学计算走入事务处理，使得 PC 机大量地进入 各行各业的办公室和百姓的家中。
学习情境引入：
东方电子商务有限公司计划投资组建新型网络，以优化企业的网络，提 高企业的网速，实现企业办公的网络自动化和信息化，该工程由其单位 的网络工程师王某和技术员张某负责。为了按期完成网络的规划，两人 准备去科技市场考察网络的硬件设备。
当前，网络设备种类繁多，工程师王某和技术员张某在科技市场考察后， 难以判断他们各自的优势，现将他们调查过的品牌列举如下，请同学们 学完本章内容后，帮助工程师王某和技术员张某做出合适的选择。
第1章_局域网组网基础知识
四、Internet时代 时代
现代计算机网络、 现代计算机网络、电信网等各种网络的总和
《局域网技术与组建》教案 局域网技术与组建》
计算机网络的综合定义
1、定义： 、定义： 计算网络是一个将分散在各地的计算机、工作站、终端和外部设备等， 计算网络是一个将分散在各地的计算机、工作站、终端和外部设备等， 通过通信线路（或称通信媒体）互相连接在一起， 通过通信线路（或称通信媒体）互相连接在一起，并按照有关协议实现相互 通信，资源共享和进行分布处理的综合系统。 通信，资源共享和进行分布处理的综合系统。 计算机：微机、小型机、中型机、大型机、 计算机：微机、小型机、中型机、大型机、巨型机等 通信： 通信：Email、短信、视频等 、短信、 资源：硬件资源、软件资源、数据资源 资源：硬件资源、软件资源、 2、计算机网络的基本特征 、 自主计算机 互连 协议
1945年 人们开始使用一种叫做收发器（Transceiver）的终端， 1945年，人们开始使用一种叫做收发器（Transceiver）的终端，将穿孔 卡片上的数据从电话线路上发送到远地的计算机。后来， 卡片上的数据从电话线路上发送到远地的计算机。后来，用户在远地的电传 打字机上键入自己的程序， 打字机上键入自己的程序，而计算机算出的结果又可从计算机传送到远地的 电传打字机打印出来。从此计算机与通信的结合便开始了。 电传打字机打印出来。从此计算机与通信的结合便开始了。 终端：ATM取款机 打印机、 取款机、 终端：ATM取款机、打印机、传真机等 1951年开始设计 1958年投入运行的美国的半自动地面防空系统 年开始设计， 年投入运行的美国的半自动地面防空系统。 例1：1951年开始设计，1958年投入运行的美国的半自动地面防空系统。 50年代开始研究 1960年投入使用的美国第一个联机预订飞机票系 年代开始研究， 例2：50年代开始研究，1960年投入使用的美国第一个联机预订飞机票系 统。 1968年投入运行的美国通用电气公司的信息服务网络 年投入运行的美国通用电气公司的信息服务网络， 例3：1968年投入运行的美国通用电气公司的信息服务网络，是一个世界 上最大的商用数据处理分时网络。 上最大的商用数据处理分时网络。
《计算机网络基础》电子教案(1) 项目1任务1 组建家庭有线网络
任务1 组建家庭有线网络
目录
1
任务描述
2
知识背景
3
动手实践
4
拓展知识
任务描述
1.1.1任务描述
小明作为新入职的员工，公司分配给他的第一个任 务是给王教授家安装家庭局域网，通过与王教授沟通， 小明了解到王教授家有三台计算机并且放在三个房间， 想用简单的方法把家里的三台计算机连接起来，让家庭 成员之间共用一个互联网账号上网、共用一个打印机、 计算机之间找个文件也用不着使用U盘。小明明确了自己 首要的任务是将王教授家的三台计算机组建成局域网。
2、在“介绍家庭组”窗口中，“立即加入”按钮未被激活， 这是因为要加入家庭组，必须将计算机的网络位置设置为 “家庭”，单击“什么是网络位置”链接，弹出“设置网 络位置”对话框，单击“家庭网络”，弹出“家庭组向导” 对话框
3、这时可先将“家庭组向导”对话框关闭，可以看到“介 绍家庭组”窗口变成了“与运行Windows 7的其他计算机共 享”窗口
要顺利地组建家庭局域网，所有局域网中的计算机必须具备相同的工作 组名和不同的计算机名。
1.1.3动手实践
2）创建家庭组
1、在桌面单击“开始”按钮，弹出“开始菜单”
2、在“开始菜单”的系统常用功能区，单击“控制面板” 命令，弹出“控制面板”窗口
6、在“设置网络位置”对话窗中，有三种网络位置： 家庭网络、工作网络、公用网络，Windows 7将根据 网络位置自动应用正确的网络设置。单击“家庭网 络”选项，弹出“创建家庭组”对话窗
3、选购网络设备
小明确定好采用星型网络拓扑结构组建王教授家的有线局域网 后，着手准备连网所需的设备与网线。
设备名称
单位 数量
组建小型局域网-《计算机组网技术》实训
组建小型局域网-《计算机组网技术》实训组建小型局域网-《计算机组网技术》实训1.简介本文档旨在提供一个详细的步骤，用于组建小型局域网的实训课程。
通过该实训，学生可以掌握计算机组网的基本概念、原理和操作。
2.硬件准备2.1 交换机在组建小型局域网时，我们需要至少一台交换机来连接所有的设备。
选择合适的交换机型号和数量，并根据需求进行配置。
2.2 计算机为每台计算机配置合适的硬件设备，包括主机、显示器、键盘、鼠标等。
3.网络拓扑规划根据实训需求和实际情况，制定小型局域网的网络拓扑规划。
拓扑规划包括选择合适的网络结构和设备布局。
4.网络地质规划在组建小型局域网前，需要进行网络地质规划，包括IP地质和子网掩码的分配。
确保每个设备都能够正确并且互相通信。
5.连接设备按照网络拓扑规划，将交换机和计算机进行正确的连接。
使用适当的网线进行连接，并确保连接稳定可靠。
6.配置交换机6.1 登录交换机管理界面使用交换机提供的管理工具登录交换机的管理界面。
6.2 VLAN配置根据需求，配置虚拟局域网（VLAN）以实现流量隔离和管理灵活性。
6.3 端口配置根据实际情况，对交换机的端口进行配置，包括端口速率、双工模式、VLAN成员关系等。
7.配置计算机7.1 配置IP地质根据网络地质规划，在每台计算机上配置正确的IP地质和子网掩码。
7.2 设置默认网关为每台计算机设置正确的默认网关，以便与其他网络进行通信。
8.测试网络连接经过以上步骤的配置，进行网络连接测试，确保每台计算机能够正常通信。
9.文档结尾1、本文档涉及附件本文档包含以下附件：- 设备配置文件- 网络拓扑图2、本文所涉及的法律名词及注释- 局域网：指一定区域内的计算机互联结构，通常用于企业、学校等小范围内的内部网络。
- IP地质：互联网协议地质的缩写，用于唯一标识网络上的计算机设备。
- 子网掩码：用于划分网络和主机的逻辑概念，确定IP地质的网络部分和主机部分。
- 交换机：用于连接多个网络设备并转发数据包的网络设备。
局域网组网技术 第3章
第 3章
局域网操作系统与网络协议源自NetBEUI协议 3.5.2 NetBEUI协议
NetBEUI协议（扩展用户接口）的全称是NetBIOS Extended User Interface，意思是网络基本输入/输出系统扩展用户接口。最初由IBM开发， 后来微软公司将NetBEUI协议进一步进行了扩充和完善，自1985开始将 NetBEUI协议作为其“客户机/服务器”模式的网络系统的基本通信协议， 应用在它的一系列产品，如DOS、LAN Manager、Windows 3.x和 Windows for Workgroup中。在Windows 95/98和Windows NT中， NetBEUI被作为缺省协议安装。
第 3章
局域网操作系统与网络协议
2008操作系统 3.2.5 Windows Server 2008操作系统
1．更强的控制能力 2．增强的保护 3．自修复NTFS文件系统 4．快速关机服务 5．SMB2网络文件系统 6．随机地址空间分布（ASLR） 7．Windows硬件错误架构（WHEA） 8．ServerCore 9．Win2008 IE安全 10．UAC
微软最早推出的专业网络操作系统是 Windows NT 3.51，后来升级为 Windows NT 3.0，取得了非常好的市场反应，并成为当时网络操作系统老大 Novel Netware的强有力竞争对手。
2000操作系统 3.2.2 Windows 2000操作系统
1．Windows 2000 Professional（Windows 2000专业版） 2．Windows 2000 Server（Windows 2000服务器版） 3．Windows 2000 Advanced Server（Windows 2000高级服务器版） 4．Windows 2000 Datacenter Server（Windows 2000数据中心服务器版）
局域网组网技术 第8章
8.6.4 数据加密方式与算法
（1）DES加密算法 （2）RSA算法
第 8章
8.7
局域网安全与管理
无线局域网安全技术
8.7.1 无线局域网概述
1．无线局域网的发展史 2．无线局域网的特点 3．无线局域网的应用领域 4．无线局域网的组成
第 8章
1．无线网络网卡 2．无线Hub 3．无线网桥 4．无线Modem
影响网络安全的因素
8.2.1 操作系统漏洞
目前操作系统的漏洞相当多，任何一个操作系统都不是绝对安全的， 都存在被攻击、被攻破的危险。 90% Windows 由于全球90%的个人计算机都是使用的Windows操作系统，因此对 Windows系统漏洞报道得就特别多。Windows操作系统从Windows 95操作 系统到最新版的Windows 7操作系统，虽然说稳定性、安全性得到了大幅 度的提高，但是始终存在着这样那样的安全漏洞，而且这是不可避免的。
第 8章
学习目标： 学习目标：
局域网安全与管理
计算机网络具有无可比拟的优势，但同时也存在 着巨大的安全隐患。另外，当一个局域网被组建好 后，为了使其运转正常，维护工作就显得很重要了。 不断学习各种最新的知识，是每个网络管理员都应 该做到的，本章在介绍网络安全与网络维护等重要 知识。
第 8章
局域网安全与管理
局域网安全与管理
8.1.2 计算机安全标准
第一级：用户自主保护级； 第二级：系统审计保护级； 第三级：安全标记保护级； 第四级：结构化保护级； 第五级：访问验证保护级。
第 8章
局域网安全与管理
8.1.3 互联网络道德规范
1．网络用户应遵守的基本规范 2．六种网络不道德行为
第 8章
计算机网络基础PPT课件下载
网络管理基本概念和方法
网络管理概念
对网络进行规划、设计、实施、维护 和监控的过程。
网络管理方法
网络管理工具
常用的网络管理工具有网络管理系统 （NMS）、简单网络管理协议 （SNMP）等。
包括故障管理、配置管理、性能管理、 安全管理和计费管理等。
THANK YOU
星型、树型、环型、总线型等，根 据实际需求选择合适的拓扑结构。
常见局域网技术介绍与比较
以太网技术
应用广泛，支持多种传 输介质和速率，具有良 好的可扩展性和兼容性。
令牌环网技术
传输效率高，适用于实 时性要求较高的场合， 但组网成本和维护难度
较高。
无线局域网技术
技术比较
无需布线，灵活方便， 适用于移动办公和临时
计算机网络分类
按照覆盖的地理范围进行分类，计算机网络可以分为局 域网、城域网和广域网三类。局域网是一种在小范围内 实现的计算机网络，一般在一个建筑物内，或一个工厂、 一个事业单位内部，为单位独有。城域网是在一个城市 内部组建的计算机信息网络，提供全市的信息服务。广 域网又称远程网，它覆盖的地理范围从几十公里到几千 公里，可以覆盖一个国家、地区或横跨几个洲，形成国 际性的远程网络。
计算机网络拓扑结构
拓扑结构是指网络中各个站点相互连接的形式，在局域 网中明确一点讲就是文件服务器、工作站和电缆等的连 接形式。现在最主要的拓扑结构有总线型拓扑、星型拓 扑、环形拓扑、树形拓扑以及它们的混合型。
计算机网络发展历程及趋势
• 计算机网络发展历程：计算机网络的发展大致经历了四个阶段，即面向终端的计算机网络、计算机-计算机网 络、开放式标准化网络、因特网与高速计算机网络。在面向终端的计算机网络阶段，计算机网络是以单个计算 机为中心的远程联机系统，典型应用是由一台计算机和全美范围内2000多个终端组成的飞机定票系统。在计算 机-计算机网络阶段，网络将多个主机通过通信线路互连起来，为用户提供服务，兴起于60年代后期的美国 ARPANET网络就是典型代表。在开放式标准化网络阶段，由于计算机硬件和软件的不断更新换代，计算机网 络技术也进入了快速发展时期。因特网与高速计算机网络阶段则是计算机网络发展的最新阶段，因特网是计算 机网络的典型代表。
