倒伞型表面曝气机说明书
HDS型倒伞表面曝气机
一、用途：
1、倒伞型表面曝气机适用于石油、化工、印染、制革、医药、食品、农药、煤气等行业工业废水及城市生活污水的处理。广泛使用于活性污泥处理污水的各种曝气池，也可适用于河流曝气充氧及氧化塘。
2、倒伞型曝气机特别适用于卡鲁塞尔氧化沟。
3、倒伞型表面曝气机为垂直轴低速曝气机，径向推流能力强，充氧量高，混合作用大，因而在各种形式的曝气池得到广泛应用。
二、结构及特点：
倒伞型曝气机由电机，联轴器，减速器，叶轮升降装置，倒伞型叶轮等部分组成。
1、倒伞叶轮：结构简单，径向推流能力强，完全混合区域广，动力效率较高，不挂垃圾，不会堵塞。
2、叶轮升降装置：可随意调节叶轮高度，改变浸没深度，从而调节充氧量。
3、减速器：传动平稳，噪声低，机械效率高，运转可靠，使用寿命达50000小时以上。
4、电机：采用Y系列电机，均为户外全封闭三相异步电机，动力效率高，运转可靠。
三、规格 调速倒伞型表面曝气机性能参数：
型号 叶轮直径mm 电机额定功率Kw 充氧量KgO2/h 叶轮升降动程mm 重量(t)
HDS L060C 600 ~ + 100
HDS 120 1200 2~12 + 140
HDS 165 1650 15 4~22 + 140
HDS 225 2250 22 ~ + 140
HDS 255 2550 30 11~58 + 140
HDS 285
2850 37 ~78 +180 -100
HDS 300 3000 45 16~87 +180 -100
HDS 325 3250 55 21~109 +180 -100
恒速倒伞型表面曝气性能参数：
型号 叶轮直径mm 电机额定功率Kw 充氧量KgO2/h 叶轮升降动程mm 重量(t)
HDS L060C 600 ~ + 100
HDS 120C 1200 7~12 + 140
HDS 165C 1650 15 14~22 + 140
HDS 225C 2250 22 28~ + 140
HDS 255C 2550 30 37~58 + 140 HDS 285C 2850 37 48~78 +180 -100
HDS 300C 3000 45 54~87 +180 -100
HDS 325C 3250 55 71~109 +180 -100
四、曝气池设计参考数据：
5、普通曝气池：
型号 最大圆形直径方池边长(m) 最大池深 基础平台离水面距离H(m)
HDS 060
HDS 120
HDS 165
HDS 225
HDS 255
HDS 285
HDS 300
HDS 325
6、氧化沟：单沟宽度约为叶轮直径的倍（直径大取小值），沟深约为沟宽的倍。沟的容积按单位搅拌功率为16W/m3计算，大直径叶轮可至12W/m3，氧化沟设计可参考图七。
7、注意事项：
（1）曝气池内不宜设立拄，如必须设置立柱，立柱至叶轮中心距离应大于叶轮直径。
（2）基础平台至静水面高度H见上表。
（3）氧化沟中间隔墙至叶轮外缘间距以倍叶轮为宜。
（4）参考设计数据（生活污水）： 人口当量 生活污水流量(m3/天) 倒伞型表面曝气机 卡鲁塞尔氧化沟
直径
(mm) 电机
(Kw) 台数 总充氧量
KgO2/h,台 H
(m) W
(m) D
(m) L
(m) C
(m3)
2000 559 2000 1 9 9 27 500
4000 1100 2250 15 1 25 10 10 42 1000
6000 1650 2500 22 1 35 11 11 52 1500
10000 2750 2500 22 2 35 11 22 56 2500
15000 4125 2800 30 2 59 12 24 56 3750
20000 5500 2800 30 2 59 12 24 74 5000
30000 8250 3200 45 2 86 14 26 84 7500
50000 13750 3600 75 2 146 16 32 103 12500
75000 20625 3600 75 3 146 16 48 103 18750
100000 27500 3600 75 4 146 16 64 103 25000
BOD5(进) 200mg/l
BOD5 去除率 95%
NH3- 去除率 95%
NO3- 去除率 40%-70%
图二 HDSL060立式倒伞曝气机外形简图
技术要求
1、地基厚度H由设备质量及池型决定；
2、3-￠60孔为叶轮安装维修用；
3、预留的4个300*300*340孔，安装时二次现浇埋地脚螺栓。
4、括号内尺寸为HDSL060C型号使用。 HDSL060-225
图三 立式倒伞型表曝机基础图
图四 HDS 120基础图
技术要求
1、地脚平板厚度可根据设备重量决定，池子大小由土建决定。
2、二通孔￠60为安装或检修时起吊叶轮用，安装底板时注意对准二通孔。 3、地脚孔也可做成通孔，但须配用双头螺栓、垫板固定。
图五 HDS165 HDS225 HDS255 基础图
技术要求
1、地脚平板厚度可根据设备重量决定，池子大小由土建决定。
2、二通孔￠60为安装或检修时起吊叶轮用，安装底板时注意对准二通孔。 3、地脚孔也可做成通孔，但须配用双头螺栓、垫板固定。
图六 HDS285 HDS300 HDS325 基础图
技术要求
1、地脚平板厚度可根据设备重量决定，池子大小由土建决定。
2、二通孔￠60为安装或检修时起吊叶轮用，安装底板时注意对准二通孔。 3、地脚孔也可做成通孔，但须配用双头螺栓、垫板固定。
五、卡鲁塞尔氧化沟参考形式（图七）
（用于生活污水及部分工业污水550-1000000m3）
b-沟宽(m) w-全宽(m) L-全长(m) D-水深(m) C-总容积(m3)
倒伞型表面曝气机
使用说明书
宜兴市泰润环保科技有限公司
电话：0510－ 传真：0510－ 地址：江苏省宜兴市高塍镇中心路
污水处理用表面曝气机的节能效果与应用分析
a
a
污水处理用表面曝气机的节能效果与应用分析
张鑫珩， 王 颖， 吴天福
（江苏新天地环保工程装备技术有限公司）
摘 要：本文介绍了一种具有自主产权的高效率、低能耗的表面曝气机，通过实际应用，与国内外所有倒伞曝气机相比，其充氧动力效率高出80%以上，能耗下降30%左右，效果显著。
关键词：复合叶轮倒伞曝气机； 节能降耗； 应用效果
1 引 言
环境科学是多学科综合的边缘科学，污水处理工程技术几乎涵盖了化学、化工、生物、物理、水力、流体、输送等学科和机械、材料、电子、仪器仪表、自动化控制、起重、建筑等领域。所以，环境污染治理行业并非是一般的普通行业，而是一个复合型高新技术产业，要将该行业做好亦非易事。单就污水治理机械设备而言，至少要融会贯通机、电、流体、自动化控制和给排水专业技术。作为污水处理装备技术人员也就必须成为集化学、生物和物理等专业科学知识于一体，并了解污水治理工艺的复合型技术人才，集研发、设计、制造能力于一身，并具有科技创新和发明创造环保机械产品的主动性。
提出上述观点的背景是我国的水污染治理技术装备的自主创新和研究开发水平还比较低，与外国先进水平还有较大的差距。如果我们不正视这种现状，不从科技开发和人才培养上下功夫，盲目夸大自身实力、沾沾自喜，必将危及我国节能减排和环境保护的顺利进行。
我国环保产品制造业历经近30年的发展和壮大，已经完成了从无到有的历史使命。但以现在的工艺水平来审视，所有污水处理设备，除了粗、大、笨、能耗高、使用寿命短、维修麻烦以外，看不到技术含量较高的新产品，在世界环保产品的充氧机械技术前沿，充其量位居三流水平。a
a 因此，除了污水处理工程设施的投入外，维修费用的逐年再投入、还有保证污水处理设备正常运行所必须的能耗费用陆续不断的投入，造成了污水处理费用虚高难降，给政府和民众加重了用于污水处理的经济负担。
《中华人民共和国国民经济和社会发展第十一个五年规划纲要》提出了“十一五”期间单位国内生产总值能耗降低20%左右，主要污染物排放总量减少10%的约束性指标。同时，也提出了提高节能环保市场准入门槛、控制高耗能行业的过快增长以及提高高耗能产品差别电价标准的工作方案。
第三包转碟曝气机利用说明书
转碟曝气机
安装、利用、保护说明书
安装、运行前应认真阅读本说明书。
转刷曝气机电机外壳应接地，其电阻值符合国家电气规程。
检修时必需断开电源。
1. 用途
又名，属于机械中的水平轴盘式表面推流。转碟机是氧化沟的专用，对进行充氧，能够避免活性的，有利于微生物的生长。转碟曝气机在推流与充氧混合功能上，具有独特的性能，SS去除率较高，充氧调剂灵活。在保证知足混合液推流速度及充氧成效的条件下，适用有效水深可达。随着氧化沟技术的进展，这种新型水平推流，利用愈来愈普遍。在石油、化工、印染、制革、造纸、食物、农药、煤气、煤炭等行业的工业废水和城市生活污水的处置中普遍采纳转碟曝气机的氧化沟工艺，取得了良好的处置成效。
2型号表示方式
例如: BZD – 1400*7
BZD 转碟曝气机拼音缩写
1400 转刷名义直径mm
7 氧化沟宽m
3构造产品特点
BZD型系列转碟曝气机由立式电机、螺旋圆锥—圆柱齿轮减速器、柔性联轴器、主轴、碟片、轴承座、防水板、防溅板等组成，详见转碟曝气机安装图。
a电机：采纳Y系列立式户外型三相异步电机，下端面距液面近1m，减少了转刷溅起的水雾对电机的阻碍，同时也减少了占地面积。同时采纳固定式防溅板，能够爱惜电机和减速箱不受污水的侵蚀。 b减速箱：采纳圆锥伞齿轮、圆柱斜齿轮二级传动。齿轮均为硬齿面，精度高(为6级)，承载能力大、结构紧凑、体积小、重量轻、运转平稳、噪音低、传动效率高、耗电省。
c联轴器：减速箱与主轴间采纳弹性柱销齿式联轴器联接，传递扭矩大、体积小，许诺必然的径向和角度误差，安装简单。
d 碟片：由两个半圆形碟片组成，采纳增强型聚丙烯工程塑料或高强度轻质玻璃钢压制成型，强度高、耐侵蚀、刚性好、耐热性好，均匀地安装在主轴上，保护方便且牢固靠得住。同时，通过调剂碟片的浸没水位可改变曝气机的负荷及充氧量，转碟的安装密度能够调剂，便于依照需氧量调整机组上转碟的安装数量，每一个转碟片可独立拆装，保护保养方便。
卡鲁塞尔氧化沟设计计算
卡鲁塞尔氧化沟设计计算
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN 卡罗塞尔氧化沟
.1设计参数
1) 氧化沟座数：1座
2) 氧化沟设计流量：maxQ=183 L/s
3) 进水水质：5BOD=220 mg/L
COD=300 mg/L
SS=300 mg/L
3NH-N35 mg/L
T-P=4 mg/L
T-N=30 mg/L
4) 出水水质：5BOD20 mg/L
COD60 mg/L
SS20 mg/L
3NH-N8 mg/L
T-P1 mg/L
T-N20 mg/L
5) 最不利温度：T= 100C
6) 污泥停留时间：dQc=
7) MLSS=
8) f=
9) 反应池中的溶解氧浓度：
10) 氧的半速常数：
11) 污泥负荷：
12) 水流速：
.2计算
.碱度平衡计算 （1）由于设计的出水BOD，为20mg/L，处理水中非溶解性5BOD,值可用下列公式求得，此公式仅适用于氧化沟。
fBOD5 = )e1(42.15-0.23eC
= 20 (5-0.23e1)
= m g / L
式中 eC—出水中5BOD的浓度 mg/L
因此，处理水中溶解性 5BOD为: = mg/L
（2）采用污泥龄20d ，则日产泥量据公式
/921kgd
式中 Q—氧化沟设计流量 m³/s；
a---污泥增长系数，一般为~，这里取；
b---污泥自身氧化率，一般为~，这里取；
第三包转碟曝气机使用说明书
转碟曝气机
安装、使用、维护说明书
安装、运行前应认真阅读本说明书。
转刷曝气机电机外壳应接地，其电阻值符合国家电气规程。
检修时必须断开电源。
1. 用途
转碟曝气机又名曝气转盘，属于机械曝气机中的水平轴盘式表面推流曝气器。转碟曝气机是氧化沟的专用环保设备，对污水进行充氧，可以防止活性污泥的沉淀，有利于微生物的生长。转碟曝气机在推流与充氧混合功能上，具有独特的性能，SS去除率较高，充氧调节灵活。在保证满足混合液推流速率及充氧效果的条件下，适用有效水深可达4.3-5.0m。随着氧化沟污水处理技术的发展，这种新型水平推流转盘曝气机，使用愈来愈广泛。在石油、化工、印染、制革、造纸、食品、农药、煤气、煤炭等行业的工业废水和城市生活污水的处理中广泛采用转碟曝气机的氧化沟工艺，取得了良好的处理效果。
2型号表示方法
示例: BZD – 1400*7
BZD 转碟曝气机拼音缩写
1400 转刷名义直径mm
7 氧化沟宽m
3构造产品特点
BZD型系列转碟曝气机由立式电机、螺旋圆锥—圆柱齿轮减速器、柔性联轴器、主轴、碟片、轴承座、防水板、防溅板等组成，详见转碟曝气机安装图。
a电机：采用Y系列立式户外型三相异步电机，下端面距液面近1m，减少了转刷溅起的水雾对电机的影响，同时也减少了占地面积。同时采用固定式防溅板，可以保护电机和减速箱不受污水的侵蚀。 b减速箱：采用圆锥伞齿轮、圆柱斜齿轮二级传动。齿轮均为硬齿面，精度高(为6级)，承载能力大、结构紧凑、体积小、重量轻、运转平稳、噪音低、传动效率高、耗电省。
c联轴器：减速箱与主轴间采用弹性柱销齿式联轴器联接，传递扭矩大、体积小，允许一定的径向和角度误差，安装简单。
d 碟片：由两个半圆形碟片组成，采用增强型聚丙烯工程塑料或高强度轻质玻璃钢压制成型，强度高、耐腐蚀、刚性好、耐热性好，均匀地安装在主轴上，维护方便且牢固可靠。同时，通过调节碟片的浸没水位可改变曝气机的负荷及充氧量，转碟的安装密度可以调节，便于根据需氧量调整机组上转碟的安装数量，每个转碟片可独立拆装，设备维护保养方便。
旋混曝气器介绍及技术参数
旋混曝气器介绍及技术参数
防堵塞曝气器是新研制开发的新一代曝气设备。通过对气流阻力和出孔气泡直径的缩小，提高曝气器的运行效力。产品在设计初期着重考虑，在没有设置专用止回装置的前提下，如何在允许污水逆流的情况下设备不被堵塞。如何提高其氧转移效力。防堵塞曝气器主体部分由ABS分流器和倒伞型扩散钟罩组成。以气泡运行轨迹图为依据，空气在扩散上升的运行过程中，经过密布于分流器四周的细孔挤压，形成大量均匀的微气泡，微气泡继续向上运动过程中再与倒伞钟罩上附属的立体三角齿碰撞，进一步的进行切割。被强行挤压、碰撞而分裂出的微气泡在上升速度额定的情况下，与污水中的液项的接触面自然增大，氧利用率得以提升。同时在倒伞钟罩的项部阻隔和分流器的四层分割下，污水中的悬浮混合物在沉积的过程中被过滤隔离在设备之外。实现了在允许污水逆流的前提下，设备自身不被堵塞的开发目的。
旋混曝气器，通过旋流、阻挡、碰撞等作用，使具有相当大的上浮动力的气泡得到了充分的破碎，从而实现曝气器的大孔排气细泡运行效果，完全摆脱了“微小孔隙方可以产生细泡"的概念。采用大孔排气方式经动力扩散作用形成细泡，使旋混曝气器具有排气阻力损耗小，不易堵塞，效率高，免维修免更换的优点，而且还具有系统止回、排气孔隙自动高速的技术特点。
产品特性
1、运行阻力小，能耗低;
2、工程塑料材质，使用寿命长;
3、适用范围广;
4、长期运行效率稳定;
5、设备与污水直接相连，不需设置放空排水装置。
6、进气要求低，不需过滤既可直接供给;
技术参数
1、规格：Ø260
2、设计通气量：2.0-4.0m3/h
3、服务面积:0.45-0.55m2/个
4、充氧能力：16kg/h
5、氧利用率：15-20%(视水深而定)
6、理论动力效率：5kg/(kw·h)

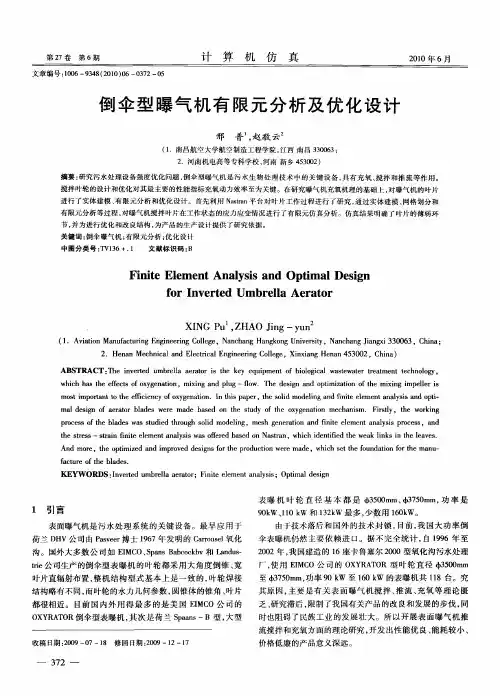

倒伞型曝气机有限元分析及优化设计
