三层交换机工作过程的简单概括
三层交换机工作过程的简单概括
可以看出三层交换的特点：由硬件结合实现数据的高速转发，前提是客户的腰包很鼓，不然就退而求其次，让三层交换机也兼为网际互连。
由于各个厂家采用ASIC不同，直接影响产品性能。
以上三点也是评判二三层交换机性能优劣的主要技术参数，这一点请大家在考虑设备选型时注意比较。
路由技术路由器工作在OSI模型的第三层---网络层操作，其工作模式与二层交换相似。
但路由器工作在第三层，这个区别决定了路由和交换在传递包时使用不同的控制信息，实现功能的方式就不同。
工作原理是在路由器的内部也有一个表，这个表所标示的是如果要去某一个地方，下一步应该向那里走，如果能从路由表中找到数据包下一步往那里走，把链路层信息加上转发出去；
如果不能知道下一步走向那里，则将此包丢弃，然后返回一个信息交给源地址。
路由技术实质上来说不过两种功能：决定最优路由和转发数据包。
路由表中写入各种信息，由路由算法计算出到达目的地址的最佳路径，然后由相对简单直接的转发机制发送数据包。
接受数据的下一台路由器依照相同的工作方式继续转发，依次类推，直到数据包到达目的路由器。
而路由表的维护，也有两种不同的方式。
一种是路由信息的更新，将部分或者全部的路由信息公布出去，路由器通过互相学习路由信息，就掌握了全网的拓扑结构，这一类的路由协议称为距离矢量路由协议；
另一种是路由器将自己的链路状态信息进行广播，通过互相学习掌握全网的路由信息，进而计算出最佳的转发路径，这类路由协议称为链路状态路由协议。
由于路由器需要做大量的路径计算工作，一般处理器的工作能力直接决定其性能的优劣。
当然这一判断还是对中低端路由器而言，因为高端路由器往往采用分布式处理系统体系设计。
三层交换技术近年来的对三层技术的宣传，耳朵都能起茧子，到处都在喊三层技术，有人说这是个非常新的技术，也有人说，三层交换嘛，不就是路由器和二层交换机的堆叠，也没有什么新的玩意，事实果真如此吗？
下面先来通过一个简单的网络来看看三层交换机的工作过程。
组网比较简单使用IP 的设备A------------------------三层交换机------------------------使用IP的设备B 比如A要给B发送数据，已知目的IP,那么A就用子网掩码取得网络地址，判断目的IP是否与自己在同一网段。
如果在同一网段，但不知道转发数据所需的MAC地址，A就发送一个ARP请求，B返回其MAC地址，A用此MAC封装数据包并发送给交换机，交换机起用二层交换模块，查找MAC地址表，将数据包转发到相应的端口。
第三层交换机工作原理及优势
第三层交换机同时具备传统交换机与路由器两种功能，它既可以完成传统交换机的端口交换功能，又可完成部分路由器的路由功能，使用起来很方便。
第三层交换机到底能不能完全取代路由器呢？这一直是人们争论的焦点，我们确实能够看到第三层交换机功能的强大，但是只有在特点的环境下，第三层交换才能代替路由器使用。
在IOS的七层参考模型中，第二层（数据链路层）是实现交换的，第三层（网络层）是实现路由的，但近来，第三层交换机非常风光，这到底是怎么回事？我们通过分析第三层交换机的工作原理、优势和适用领域对第三层交换机进行深入剖析。
一、第三层交换机的工作原理要论述第三层交换机的工作原理，我们可以从传统交换机和路由器的实现原理中入手。
简单地说，传统的局域网交换机是从网桥发展来的，属于第二层设备。
它是一个可以将发信方源地址与收信方目的地址连接起来的网络设备，该设备可以根据数据单元中的头信息，将来自一个或多个输入端口的信元或帧移动到一个或多个输出端口，完成信息发送过程的交换。
显然，第二层交换机的最大好处是数据传输快，因为它仅需要识别数据帧中的MAC地址，而直接根据MAC地址产生选择转发端口的算法又十分简单，非常便于采用ASIC芯片实现。
所以，第二层交换的解决方案实际上是一个“处处交换”的廉价方案，虽然也能支持子网划分和广播限制等基本功能，但控制能力较小。
传统的第三层路由器属于第三层设备，它是根据IP地址寻址和通过路由表路由协议来实现路由功能的。
在局域网中的作用主要是路由转发、网络安全和隔离广播等，即在完成子网的网间连接的同时，还可以隔离子网间的广播风暴，可以控制一个网络非法信息进入到另一个网络中。
由于在路由转发中，路由器普遍采用的技术是最长匹配方式，而该方式实现起来非常复杂，所以只能利用软件来完成，自然会对网络带来一定的延迟。
由此可见，传统交换机是同一网络系统中主机之间端口连接的网络设备，传统路由器是同类或异类网络系统中各子网之间连接的网络设备。
三层交换机的工作原理简述
三层交换机的工作原理简述
三层交换机的工作原理是基于OSI模型的网络层进行的。
它可以根据IP地址来转发数据包，实现网络的互联和路由功能。
具体步骤如下：
1. 当一个数据包进入三层交换机时，交换机会读取数据包的目标IP地址。
2. 交换机会查询路由表，确定该IP地址所属的子网。
3. 交换机会根据路由表的信息，将数据包转发到适当的出口接口，进入目标子网。
4. 如果目标IP地址所在的子网直接连接到交换机的接口上，交换机可以直接发送数据包。
5. 如果目标IP地址不在同一个子网内，交换机会将数据包发送到默认网关。
6. 默认网关会进一步将数据包转发到目标子网。
三层交换机还可以根据流量和负载实现负载均衡和流量控制。
它可以通过学习和记忆MAC地址和IP地址的映射关系来提高转发速度，这样可以更高效地进行数据包的路由转发。
三层交换机工作原理
三层交换机工作原理
三层交换机是一种在网络中用来传输数据的设备。
它不仅能够实现数据包的转发，还可以对数据包进行分析和处理。
其工作原理如下：
1. 数据包的接收：当三层交换机接收到一个数据包时，会先检查数据包的目的MAC地址。
如果交换机的MAC地址表中有该地址的条目，则说明目的主机直接连到了该交换机的某个接口上，交换机会将数据包直接转发到相应接口。
否则，交换机会将数据包转发到所有的接口上。
2. 数据包的分析：当数据包到达目的主机所连接的接口时，交换机会将数据包的目的IP地址提取出来，然后和交换机的路由表进行匹配。
3. 路由：交换机根据匹配结果，确定数据包应该转发到哪个接口上。
交换机通过查找路由表，找到与目的IP地址匹配的下一跳地址，并将数据包转发到该下一跳地址所对应的接口上。
4. 转发：交换机将转发的过程称为转发决策。
它将根据路由表中的下一跳地址，选择相应的接口将数据包转发出去。
通过以上过程，三层交换机可以将从源主机发送过来的数据包准确地转发到目的主机，并且可以根据网络中的路由表进行相应的路由决策，从而实现数据的高效传输。
此外，三层交换机还可以实现网络的隔离和安全性的控制。

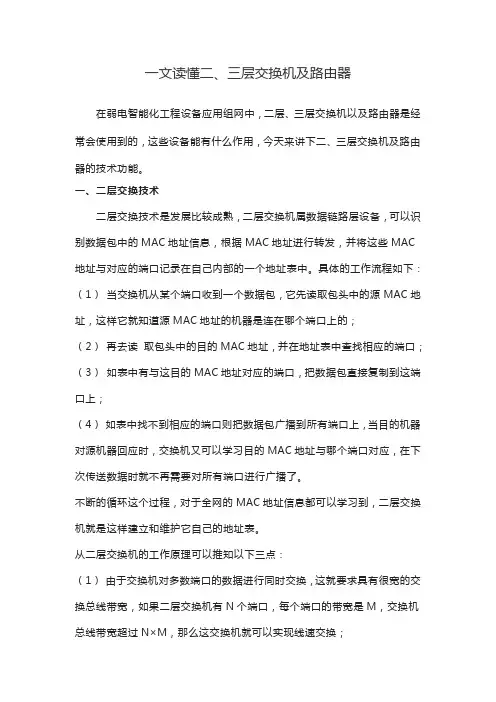

一文读懂二三层交换机及路由器
一文读懂二、三层交换机及路由器在弱电智能化工程设备应用组网中，二层、三层交换机以及路由器是经常会使用到的，这些设备能有什么作用，今天来讲下二、三层交换机及路由器的技术功能。
一、二层交换技术二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC 地址与对应的端口记录在自己内部的一个地址表中。
具体的工作流程如下：（1）当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；（2）再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；（3）如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；（4）如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。
不断的循环这个过程，对于全网的MAC地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。
从二层交换机的工作原理可以推知以下三点：（1）由于交换机对多数端口的数据进行同时交换，这就要求具有很宽的交换总线带宽，如果二层交换机有N个端口，每个端口的带宽是M，交换机总线带宽超过N×M，那么这交换机就可以实现线速交换；（2）学习端口连接的机器的MAC地址，写入地址表，地址表的大小（一般两种表示方式：一为BEFFER RAM，一为MAC表项数值），地址表大小影响交换机的接入容量；（3）还有一个就是二层交换机一般都含有专门用于处理数据包转发的ASIC （Application specific IntegratedCircuit）芯片，因此转发速度可以做到非常快。
由于各个厂家采用ASIC不同，直接影响产品性能。
以上三点也是评判二三层交换机性能优劣的主要技术参数，这一点请大家在考虑设备选型时注意比较。
三层交换机转发原理
三层交换机转发原理一、引言三层交换机是一种能够进行网络数据包转发的设备，它能够在不同的网络层之间进行数据包转发，实现不同网络之间的通信。
本文将详细介绍三层交换机的转发原理及其工作原理。
二、三层交换机的基本概念三层交换机是一种能够在网络层进行数据包转发的设备，它能够根据数据包的目标IP地址进行转发决策，并将数据包发送到目标网络。
与二层交换机不同的是，三层交换机不仅仅只关注数据包的MAC 地址，还会关注数据包的IP地址。
三、三层交换机的转发原理1. 路由表三层交换机内部有一个路由表，该路由表记录了不同网络之间的路由关系。
当三层交换机接收到一个数据包时，它会查找路由表，找到与目标IP地址匹配的路由项。
2. IP数据包的转发根据路由表中的路由项，三层交换机会确定数据包的下一跳地址，并将数据包发送到下一跳地址。
这个过程中，三层交换机会对数据包进行一些处理，例如修改数据包的MAC地址等。
3. ARP缓存三层交换机还维护着一个ARP缓存表，用于记录MAC地址和IP 地址的对应关系。
当三层交换机接收到一个数据包时，它会查找ARP缓存表，找到目标IP地址对应的MAC地址，并将数据包发送到该MAC地址。
4. ICMP重定向当三层交换机发现数据包的下一跳地址在同一个子网内时，它会发送一个ICMP重定向消息给源主机，告诉源主机将数据包直接发送到目标主机，从而减少网络流量。
5. NAT转发三层交换机还可以进行NAT转发，将内部网络的私有IP地址转换成公网IP地址，实现内部网络与外部网络的通信。
四、三层交换机的工作原理1. 数据包的接收三层交换机接收到一个数据包后，会首先检查数据包的目标MAC 地址。
如果目标MAC地址在三层交换机的MAC地址表中，则直接转发数据包；否则，将数据包发送到CPU进行处理。
2. 数据包的处理当数据包发送到CPU后，CPU会根据数据包的目标IP地址查询路由表，并确定数据包的下一跳地址。
然后，CPU将数据包发送到下一跳地址，并更新数据包的MAC地址。
二层四层七层交换机技术概念
二层交换机、三层交换机、四层交换机、七层交换机的概念二层交换技术二层交换想信大家都已经非常熟悉了，可以简单的解释成以IP与MAC共同确认数据包地址，然后传输数据包，交换机与PC当中都存有一个MAC表，通过广播的形式来建立和更新MAC地址表，众所周知，第二层交换机，是根据第二层数据链路层的MAC地址和通过站表选择路由来完成端到端的数据交换的。
因为站表的建立与维护是由交换机自动完成，而路由器又是属于第三层设备，其寻址过程是根据IP地址寻址和通过路由表与路由协议产生的。
所以，第二层交换机的最大好处是数据传输速度快，因为它只须识别数据帧中的MAC 地址，而直接根据MAC地址产生选择转发端口的算法又十分简单，非常便于采用ASIC专用芯片实现。
显然，第二层交换机的解决方案，实际上是一个“处处交换”的廉价方案，虽然该方案也能划分子网、限制广播、建立VLAN，但它的控制能力较小、灵活性不够，也无法控制各信息点的流量，缺泛方便实用的路由功能。
网吧应有二层交换最普遍，而组网和处理网络故障也最简单，当然其问题也是显而易见的，例如现在流行的ARP欺骗就是通过篡改MAC表来实现局域网木马传播和攻击的。
三层交换技术近年来听过许多关于三层技术的宣传，耳朵都能起茧子，到处都在喊三层技术，有人说这是个非常新的技术，也有人说，三层交换嘛，不就是路由器和二层交换机的堆叠，也没有什么新的玩意，事实果真如此吗？下面先来通过一个简单的网络来看看三层交换机的工作过程。
假定有两台电脑分别是使用IP的设备A与使用IP的设备B比，现在A要给B发送数据，已知目的IP，那么A就用子网掩码取得网络地址，判断目的IP是否与自己在同一网段。
如果在同一网段，但不知道转发数据所需的MAC 地址，A就发送一个ARP请求，B返回其MAC地址，A用此MAC封装数据包并发送给交换机，交换机起用二层交换模块，查找MAC地址表，将数据包转发到相应的端口。
如果目的IP地址显示不是同一网段的，那么A 要实现和B的通讯，在流缓存条目中没有对应MAC地址条目，就将第一个正常数据包发送向一个缺省网关，这个缺省网关一般在操作系统中已经设好，对应第三层路由模块，所以可见对于不是同一子网的数据，最先在MAC表中放的是缺省网关的MAC地址；然后就由三层模块接收到此数据包，查询路由表以确定到达B的路由，将构造一个新的帧头，其中以缺省网关的MAC地址为源MAC地址，以主机B的MAC地址为目的MAC地址。
三层的涵义、三层交换机的工作原理
三层的涵义、三层交换机的工作原理三层的涵义三层交换机中的“三层”指的是OSI(开放系统互连)七层参考模型的下面三层。
如果您想理解三层交换，首先就需要理解OSI参考模型。
1、什么是OSI参考模型OSI参考模型是国际标准化组织为了解决不同系统的互联而提出的模型，它将计算机网络按功能划分为七个层次，这就是网络通信中的七层模型或七层结构，各层名称如图1所示。
图1OSI各层之间存在相互依存关系。
如果没有底层，上层也将无从存在。
举一个浅显的例子。
网络上数据传输就像是过地下通道，必须一级一级台阶地下，然后一级一级台阶地上，才能完成整个过程，如图2所示。
图22、OSI参考模型与网络设备OSI参考模型与网络设备，如集线器、交换机、路由器，存在一一对应的关系，图3就是OSI模型下三层与网络设备及网络设备处理的数据单元的对应图。
(1)第一层——物理层物理层设备是最低层次的网络设备，主要负责实际的信号传输，即比特流。
对于物理层设备来讲，它只认识比特流，至于什么MAC地址、IP地址，它什么也不知道。
有些校园网中现在还在使用的集线器(Hub)就是典型的物理层设备。
(2)第二层——数据链路层数据链路层负责在两个主机上建立数据链路连接，向物理层传输数据帧，并对信号进行处理使之无差错并合理地传输。
校园网中我们最常使用的交换机(Switch)就是典型的数据链路层设备。
对于数据链路层设备来讲，它只认识帧和比特流(二层以下的数据)，至于IP地址(三层以上的东西)，它就不知道了。
“帧”是第二层的数据单元，而且只在第二层中才有意义。
二层交换机只能连接IP地址在同一子网内的计算机，如果计算机的IP地址在不同的子网内，即使连接在同一台交换机的端口上，虽然近在咫尺，也不能相互通信，因为现在的计算机是通过IP地址相互通信的，而交换机不能识别IP地址。
(3)第三层——网络层网络层主要负责路由，即选择合适的路径的功能。
网络中经常使用的路由器(Router)就是典型的网络层设备，它能够识别帧中的三层地址。
二层三层交换机区分
二层三层交换机区分交换机一般分为二层交换机和三层交换机，两者的主要区别在于：二层交换机是基于MAC地址进行转发的。
三层交换机是基于IP地址进行转发的。
二层交换技术二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。
具体的工作流程如下：（1）当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；（2）再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；（3）如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；（4）如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。
不断的循环这个过程，对于全网的MAC地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。
从二层交换机的工作原理可以推知以下三点：（1）由于交换机对多数端口的数据进行同时交换，这就要求具有很宽的交换总线带宽，如果二层交换机有N个端口，每个端口的带宽是M，交换机总线带宽超过N×M，那么这交换机就可以实现线速交换；（2）学习端口连接的机器的MAC地址，写入地址表，地址表的大小（一般两种表示方式：一为BEFFER RAM，一为MAC表项数值），地址表大小影响交换机的接入容量；（3）还有一个就是二层交换机一般都含有专门用于处理数据包转发的ASIC （Application specific Integrated Circuit）芯片，因此转发速度可以做到非常快。
由于各个厂家采用ASIC不同，直接影响产品性能。
以上三点也是评判二三层交换机性能优劣的主要技术参数，这一点请大家在考虑设备选型时注意比较。
路由技术路由器工作在OSI模型的第三层---网络层操作，其工作模式与二层交换相似，但路由器工作在第三层，这个区别决定了路由和交换在传递包时使用不同的控制信息，实现功能的方式就不同。
网络分线器和交换机的区别 [网络知识之交换机各层间的区别]
网络分线器和交换机的区别 [网络知识之交换机各层间的区别]网络知识之交换机各层间的区别二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中具体的工作流程如下：（1）当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；（2）再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；（3）如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；（4）如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。
不断的循环这个过程，对于全网的MAC地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。
从二层交换机的工作原理可以推知以下三点：（1）由于交换机对多数端口的数据进行同时交换，这就要求具有很宽的交换总线带宽，如果二层交换机有N个端口，每个端口的带宽是M，交换机总线带宽超过N×M，那么这交换机就可以实现线速交换；（2）学习端口连接的机器的MAC地址，写入地址表，地址表的大小（一般两种表示方式：一为BEFFER RAM，一为MAC表项数值），地址表大小影响交换机的接入容量；（3）还有一个就是二层交换机一般都含有专门用于处理数据包转发的ASIC （Application specific Integrated Circuit）芯片，因此转发速度可以做到非常快。
由于各个厂家采用ASIC不同，直接影响产品性能。
以上三点也是评判二三层交换机性能优劣的主要技术参数，这一点请大家在考虑设备选型时注意比较。
（二）路由技术路由器工作在OSI模型的第三层---网络层操作，其工作模式与二层交换相似，但路由器工作在第三层，这个区别决定了路由和交换在传递包时使用不同的控制信息，实现功能的方式就不同。
简述三层交换机的工作原理
简述三层交换机的工作原理嘿，朋友们！今天咱来聊聊三层交换机这玩意儿的工作原理，可有意思啦！你可以把三层交换机想象成一个超级厉害的交通指挥员。
它站在网络世界的十字路口，指挥着数据的流向。
普通的交换机呢，就像是只知道在同一条路上指挥车辆来回跑，只管局部的交通。
但三层交换机可不一样，它有更广阔的视野和更强大的能力。
它就像一个聪明的小精灵，能看懂每个数据包要去哪里。
它会根据数据包里的信息，比如目的地地址，来决定怎么把这个数据包准确快速地送到它该去的地方。
这就好比交通指挥员知道每辆车要去的具体地点，然后给它们规划出最合适的路线。
三层交换机还有个特别厉害的本事，那就是建立路由表。
这就像指挥员心里有一张详细的地图，知道每条路通向哪里，该怎么走。
它会不断地学习和更新这个路由表，让数据传输越来越高效。
比如说，有一堆数据包要去不同的地方，三层交换机就会根据路由表，把它们分到不同的通道里去，就像把不同目的地的车辆引导到不同的车道上一样。
这样一来，就不会出现混乱和堵塞啦。
而且哦，三层交换机还特别会“偷懒”呢！它一旦找到了一条最优的路径，就会记住，下次再有同样目的地的数据包，就直接走这条捷径啦，不用再费心思去重新找路。
你说它是不是很聪明？它就像一个默默工作的小蜜蜂，在网络世界里辛勤地忙碌着，保证我们的数据能够快速、准确地到达目的地。
你想想，如果没有三层交换机，那网络不就乱套啦？数据就像无头苍蝇一样到处乱撞，那我们上网得多慢多麻烦呀！所以呀，三层交换机可真是网络世界的大功臣呢！总之呢，三层交换机就是这么一个神奇又重要的存在，它让我们的网络生活变得更加顺畅和便捷。
我们可得好好感谢它呢！不是吗？。
