GSM路测经典案例分析
GSM网络优化案例
切换问题苍溪苍中校A小区（GY3767A）问题现象描述MS占用苍溪苍中校A小区出现连续低电平高误码。
邻区列表里苍溪东城A小区（GY3710A）的信号很好，但一直没有切换。
问题分析查看MCOM数据，发现苍溪苍中校A小区（GY3767A）与苍溪东城A小区（GY3710A）未定义邻区关系。
优化方案添加苍溪苍中校A小区（GY3767A）与苍溪东城A小区（GY3710A）的邻区关系。
优化后MS顺利切换至苍溪东城A小区（GY3710A）,误码明显减少。
硬件问题测试问题现象描述移动公司接到用户投诉，在泥窝村MS通话状态下语音质量不清晰，模糊，要求处理。
以下是问题现场测试数据呈现：利州泥窝B小区（GY1429B）问题现象描述根据现场测试数据发现，MS呼叫建立成功后，一旦占上利州泥窝B小区（GY1429B），立即出现7级误码，且21号频点的电平值明显比该小区其他频点电平值低50dB左右，MS切换至其它小区。
问题分析21号频点的电平值明显低于该小区的其它频点的电平值。
初步判定是21号频点所在载频硬件故障导致。
问题处理方案关闭该小区跳频，确定21号频点所在载频。
闭掉该载频后，再开启跳频，测试结果如下：可以看到，闭掉该块载频后，之前的误码以及频繁切换情况消失，测试结果正常。
通知维护人员更换该载频后，开启跳频，测试结果如下：由上图可以看到，故障仍然存在。
故判定非载频原因造成。
而是该块载频所在插槽的背板的硬件故障导致。
更换插槽后，开启跳频，测试结果如下：故障消除。
覆盖问题问题描述：由于山体阻挡，MS在该路段接收到剑阁雷鸣谷B小区（CI：GY1410B）电平很低（-100dB以下），产生连续高误码，不能正常切入剑阁桂花A小区（CI：GY2413A），最终掉话。
解决方案：1、更换剑阁雷鸣谷B小区（CI：GY1410B）的普通天线为高增益天线，并调整B小区方位角；2、剑阁桂花基站增加一个小区，使用高增益天线与剑阁雷鸣谷B小区（CI：GY1410B）相对，直接朝向该弱覆盖路段。
GSM网优案例总结

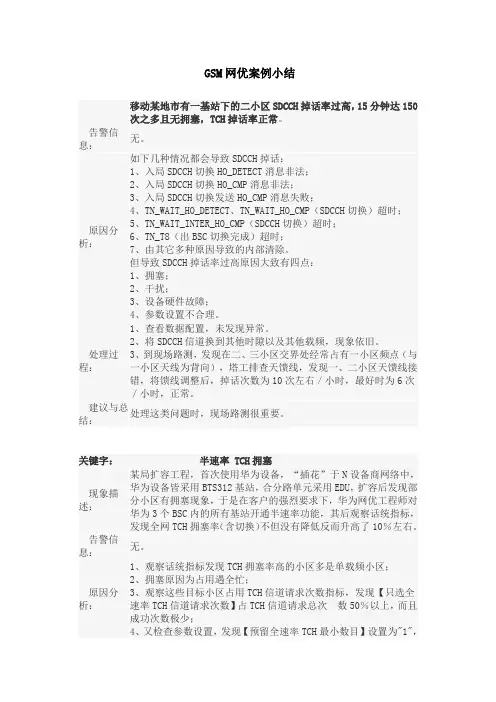

GSM网优案例小结移动某地市有一基站下的二小区SDCCH掉话率过高，15分钟达150次之多且无拥塞，TCH掉话率正常。
告警信息：无。
原因分析：如下几种情况都会导致SDCCH掉话：1、入局SDCCH切换HO_DETECT消息非法；2、入局SDCCH切换HO_CMP消息非法；3、入局SDCCH切换发送HO_CMP消息失败；4、TN_WAIT_HO_DETECT、TN_WAIT_HO_CMP（SDCCH切换）超时；5、TN_WAIT_INTER_HO_CMP（SDCCH切换）超时；6、TN_T8（出BSC切换完成）超时；7、由其它多种原因导致的内部清除。
但导致SDCCH掉话率过高原因大致有四点：1、拥塞；2、干扰；3、设备硬件故障；4、参数设置不合理。
处理过程：1、查看数据配置，未发现异常。
2、将SDCCH信道换到其他时隙以及其他载频，现象依旧。
3、到现场路测，发现在二、三小区交界处经常占有一小区频点（与一小区天线为背向），塔工排查天馈线，发现一、二小区天馈线接错，将馈线调整后，掉话次数为10次左右／小时，最好时为6次／小时，正常。
建议与总结：处理这类问题时，现场路测很重要。
关键字：半速率 TCH拥塞现象描述：某局扩容工程，首次使用华为设备，“插花”于N设备商网络中，华为设备皆采用BTS312基站，合分路单元采用EDU，扩容后发现部分小区有拥塞现象，于是在客户的强烈要求下，华为网优工程师对华为3个BSC内的所有基站开通半速率功能，其后观察话统指标，发现全网TCH拥塞率（含切换）不但没有降低反而升高了10％左右。
告警信息：无。
原因分析：1、观察话统指标发现TCH拥塞率高的小区多是单载频小区；2、拥塞原因为占用遇全忙；3、观察这些目标小区占用TCH信道请求次数指标，发现【只选全速率TCH信道请求次数】占TCH信道请求总次数50％以上，而且成功次数极少；4、又检查参数设置，发现【预留全速率TCH最小数目】设置为"1"，【TCH速率调整业务量忙门限（％）】设置为15％；5、于是忙时查看这些问题小区信道状态发现问题小区的5个TCH 信道中有4个都已经转换成半速率信道，但大部分时间处于Idle 状态，剩下仅有的一个全速率TCH信道，大部分时间在Using中。
GSM干扰问题分析方法和案例
GSM干扰问题分析方法和案例目录1引言 4 2干扰对基站的影响 4 3干扰的来源 43.1基站的内部干扰源 43.1.1 TRX故障 43.1.2 CDU或分路器故障 43.1.3 杂散和互调 53.2基站的外部干扰源 53.2.1频率规划不当引起的干扰 53.2.2直放站 53.2.3雷达站 53.2.4模拟基站 53.2.5其它同频段通讯设备 5 4干扰的测试工具 54.1频谱仪的基本知识介绍 54.2定向天线 6 5干扰的测试方法 65.1内部干扰的测试方法 65.2外部干扰的测试方法 65.3外部干扰源的收索方法7 6典型案例分析76.1白银模拟基站干扰76.2 云南不明干扰的测试86.3 涟源直放站干扰86.4甘肃的干扰问题96.5内蒙“干扰带”问题分析报告96.6阿盟雷达干扰分析11基站干扰问题分析方法关键词：GSM、干扰、直放站、雷达摘要：本文对GSM基站开局维护中所碰到的各种干扰现象进行了分析，并详细描述了干扰源定位的方法。
1引言随着公司GSM系统的规模应用，出现了形形色色的干扰问题，本文对这些干扰问题进行分析和总结，并给出了定位问题的方法，以作为今后网络维护的借鉴和指导。
2干扰对基站的影响当基站内部存在同频干扰，或者基站受到外来的同频信号的干扰时，正常的通讯信号就可能受到不同程度的破坏，从通话效果上看，会出现以下情况：1. 通话时经常听不到对方的话音或者背景噪音很大。
2. 固定打移动，移动打移动，经常碰到网络繁忙的提示音。
3. 通话过程经常有断续感，容易出现掉话。
如果进行基站话务统计，会发现：1、有高达3-5级干扰带出现。
2、拥塞率高。
（在信令传递过程中，由于信令信道受到外界的干扰，从而导致SDCCH或TCH指配失败）3、掉话率远高于正常要求；（由于外界干扰，导致切换命令信令误码或话音信道过差而导致切换失败）。
4、误码率高。
（有时即使上行接收电平达到-70dBm，接收误码率也可能大于12.8%）3干扰的来源.1基站的内部干扰源基站内部的干扰可能有以下原因产生：.1TRX故障由于TRX生产出现纰漏或者在使用中出现性能下降，可能会导致TRX放大电路自激，影响接收性能。
GSM信令分析和案例详解分析
的各项计数器内容。 触发切换需要信道，BSC会试着向目标BTS要求信道资源，只有信
道资源可激活分配情况下，BSC才向MS下发切换命令（handover command)，亦即记入 切换尝试次数中（NCELLREL 、NECELLREL)。 记住：
1、所有的切换都是在偷帧情况下进行的，即都是利用FACCH进行的。
或者目标小区已经死去、传输质量差发不了证实消息等）后，BSC才向MS发切换命
(handover command)。 5、6 切换命令消息由BSC发向BTS，用以告知MS改变专用信道的配置和所需的时间调整。BTS将 消息传到移动台。 7、切换接入（handover access)。移动台按照BSC通知的目标小区的信道配置等信息，以随机 模式向新的BTS发一个切换接入的消息。 8、切换检测（handover detect)。目标小区通知BSC它已检测到切换接入消息。
位置更新流程信令TEMS图 正 常 位 置 更 新 的 信 令
从图可见，这是一个主叫先挂 机的释放过程，由Channel Request（信道请求）开始， MS向网络申请，至信道 Downlink Location Updating Accept完成位置更 新
位置更新 信令过程 RR层连 接建立 RACH—UL：CHANNEL _REQUEST 说明 内容：建立原因和随机参考值（RAND） 原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等 RAND：有5 位，用来区别不同MS所发起的请求。
振铃音 分配TCH
分配确认
用户摘机或连接消息 连接确认，表示MS接受连接
释放流程信令TEMS图
从图可见，这是一个主叫先挂 机的释放过程，由 Disconnect（断连）开始， 网络开始拆链，至Channel Release完成信道的释放
GSM主分集差异案例

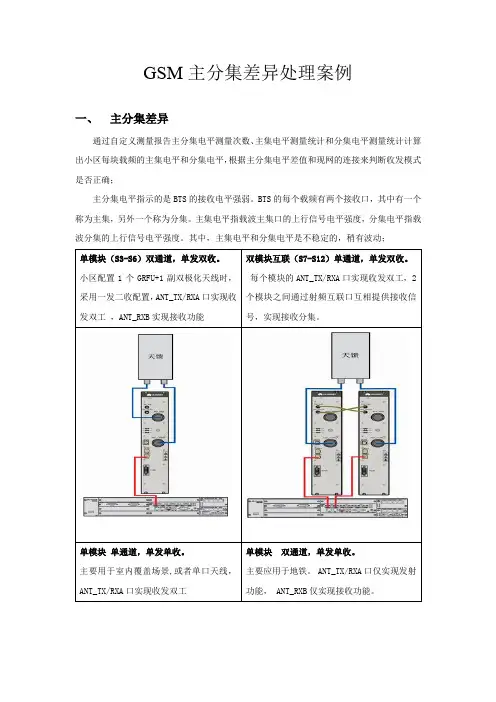

GSM主分集差异处理案例一、主分集差异通过自定义测量报告主分集电平测量次数、主集电平测量统计和分集电平测量统计计算出小区每块载频的主集电平和分集电平，根据主分集电平差值和现网的连接来判断收发模式是否正确；主分集电平指示的是BTS的接收电平强弱。
BTS的每个载频有两个接收口，其中有一个称为主集，另外一个称为分集。
主集电平指载波主集口的上行信号电平强度，分集电平指载波分集的上行信号电平强度。
其中，主集电平和分集电平是不稳定的，稍有波动；1.1处理主分集差异需携带工具：✓与故障小区设备类型匹配的载波，（目前主要是DTRU、DDRM、GRRU、MRRU）；✓与故障小区设备类型匹配的合路器，(目前主要是DDPM、DDPU)；✓载波连线、跳线、合路器连线若干；✓馈线、馈线接头、天线（通常这部分可不带）1.2主分集差异处理步骤：1)先检查数据，看RRU通道模式是否与现场连线一致；现网一般使用的MRRU、GRRU、GRFU，规格有GRFU V1、GRFU V2、RRU3008 V1、RRU3008 V2、RRU3908 V1、RRU3908 V2、RRU3926、RRU3936；2)上站排查是否有直放站，甩开直放站，后台监控指标；如指标正常，排查直放站故障，如上下行不平衡故障仍在，转下一步；3)查看问题小区设备类型，1)为BTS3006C、BTS3012；2)为DBS3900、BTS3900;BTS3006C、BTS3012：如果单载波主分集差异，检查连线、更换载波；如果某通道下所有载波主分集差异，更换DDPU/DDPM、检查DDCM、跳线、连线；如无效果需排查天馈、天线、与同站其他小区倒换，查看问题是否跟小区变换，来确认是不是天馈系统问题；DBS3900、BTS3900：首先排查RRU连线是否正确，然后更换RRU、最后在排查天馈线、天线；如无改善，与共站同小区倒换，查看问题是否跟小区变换，来确认是不是天馈系统问题；二、主分集差异案例1、某小区所有载波主分集差值大于10dbm1.1现象描述汉中汉台海逸HG-HZ131-2，BTS3012设备，小区下所有载波存在主分集差异，差值大于10dbm，影响语音指标；1.2原因分析导致主分集差异的可能原因有：⏹DDCM故障；⏹DDPU故障；⏹馈线、天线故障；1.3处理过程小区物理连线图：1、统计中该小区所有载波存在主分集差异，小区8载波配置，前4载波经过DDCM合路接DDPU的A口，后4载波经过DDCM合路接DDPU的B口，数据与连线无问题；2、小区所有载波都存在故障，分析怀疑DDPU故障导致，直接更换DDPU，故障消失，小区指标正常；1.4总结对于某个通道所有载波主分集差异；我们先排查DDPU故障，然后在排查DDCM到载波之间；最后在排查馈线到天线之间；2、某小区所有载波主分集差值大于10dbm1.1现象描述汉中略阳何家岩2HG-HZ714-1，DBS3900设备，小区下B通道载波存在主分集差异，差值大于10dbm，影响语音指标；1.2原因分析导致主分集差异的可能原因有：⏹MRRU故障，导致B通道载波主分集差异；⏹馈线、天线故障；1.3处理过程小区物理连线图：1、统计中该小区5载波配置，3块B通道载波主分集差异；2块A通道载波正常；2、小区B通道载波都存在故障，分析怀疑MRRU故障导致，直接更换MRRU，故障未消失；3、怀疑馈线、天线故障；询问工队，该小区之前为全向天线，后全改定，分出两幅天线分别覆盖30°、180°；上站排查天馈线，发现小区两幅天线连线接鸳鸯，更正连线后小区指标正常；2.4总结对于DBS3900设备的主分集差异，首先排查通道数据，然后更换RRU ，最后在排查天馈线、天线；。
GSM网络的深层次优化和案例
GSM网络的深层次优化和案例一、GSM网络深层次优化流程网络优化的工作流程具体包括五个方面：系统信息收集，数据分析及处理，制定网络优化方案，系统调整，调整网络优化方案。
在网络优化时首先要收集系统信息(包括用户申告、日常CQT(CallQualityTest)测试和DT(DriverTest)测试等信息)，了解用户对网络的不满意现象及当前网络存在的缺陷，并对网络进行测试，收集网络运行的数据，然后对收集的数据进行分析及处理。
根据分析处理数据的结果制定网络优化方案，并对网络进行系统调整。
调整后再对系统进行信息收集，周而复始直到问题解决，使网络进一步完善。
CQT测试是话音质量测试的方法之一，主要以用户的主观评测为主，即用主观评价的方法测试信道的话音质量。
具体方法是利用测试手机在指定地点进行拨打通话测试，并记录拨打接通情况、通话的话音质量情况、接收电平的高低、手机是否频繁切换及掉话情况等等。
数据分析与处理是对系统收集的信息进行全面的分析与处理，主要对电测结果结合小区设计数据库资料，包括基站设计资料、天线资料、频率规划表等，通过对数据的分析，发现网络中存在的影响运行质量的问题，如频率干扰、软硬件故障、天线方向角和俯仰角存在问题、小区参数设置不合理、无线覆盖不好、环境干扰、系统忙等。
数据分析与处理的结果直接影响到网络运行的质量，数据分析与处理是网络优化中最关键的一步。
制定网络优化方案是根据分析结果提出改善网络运行质量的具体实施方案。
系统调整包括小区定义、小区参数调整、切换调整、频率规划调整、话务量调整、天馈线参数调整、覆盖调整等，所采用的技术手段包括功率控制、同心圆技术、跳频技术、天线分集、微蜂窝、多层网结构等。
二、具体实施手段具体操作时应将用户的信息转变为无信号信息，以便于分析与处理，制定网络优化方案，电测是主要的手段，它包括场强覆盖测试、干扰测试和呼叫测试，统称为场强测试。
场强测试是借助测试仪表、测试手机及测试车辆等工具，沿特定路线进行无线网络参数、话音质量的测定。
GSM无线网络优化流程路测掉线分析
GSM无线网络优化-路测掉线分析四川移动网管中心技术支持中心2022年3月23日2018-07-27版本号：1.0.0目录第1章概述3第2章路测分析思路3第3章主要问题43.1.小区重选和位置区、路由区更新较多43.2.无线环境复杂，频率干扰导致网络底噪较高53.3.EDGE信道数目不稳定问题53.4.各接口资源不足63.5.合理设置信道类型63.6.合理配置小区数据73.7.其他原因8第4章优化手段94.1.空口容量优化94.2.Abis接口空闲时隙容量优化114.3.PCU单板及Pb传输资源的容量优化134.4.Gb接口的容量优化154.5.Um口的质量优化164.6.G_Abis口质量优化184.7.Gb接口的质量优化194.8. 合理控制小区重选204.9.与核心网的配合21第5章经典案例分析225.1.室内系统干扰类225.2.G_Abis口链路质量问题245.3.频繁重选类265.4.与核心网交互类285.5.SIM卡Qos类315.6.邻区漏加导致重选频繁32第1章概述由于数据业务KPI指标体系尚不完全，现实中运营商往往对数据业务路测<包括DT/CQT）的下载速率往往更加重视，对这方面的考核和要求也更高。
这些需要网规网优将网络规划和优化到合理的程度。
在搬迁后我们针对DT/CQT下载速率方面做了很多的优化工作，本文总结了数据业务DT/CQT下载速率优化过程中常规的优化手段以及实际案例。
资源类规划和优化由于介绍较多，本文不做叙述。
b5E2RGbCAP第2章路测分析思路第3章主要问题3.1.小区重选和位置区、路由区更新较多在DT/CQT的FTP测试中，除了资源和链路质量外，小区重选也是影响速率的一个因素。
由于目前的GPRS/EGPRS还是小区重选而没能实现切换，发生小区重选的时候TBF必然中断，需要在新的小区重新建立TBF，而目前没有开通NACC功能的情况下小区重选的时间一般在5秒左右，这样每发生一次小区重选，上层的业务就会中断一定的时间，因此在DT/CQT测试的时候要尽量减少小区重选的影响。
GSM案例分析
目录1 接入失败分析...........................................................................................................1.1 Cause Value:Protocol error，unspecified.......................................................1.2 Cause Value:Temporary failure......................................................................1.3 Cause Value:Resources unavailable,unspecified ...........................................1.4 Cause Value:User busy..................................................................................1.5 Cause Value:No user responding...................................................................1.6 Cause Value:User alerting, no answer ...........................................................1.7 Cause Value:Normal call clearing...................................................................1.8 Cause Value:Network out off order.................................................................1.9 Cause Value: Recovery on timer expiry..........................................................1.10 Cause Value: SDCCH掉话 ..........................................................................1.11 Cause Value: 被叫手机入联通网络 ..............................................................1.12 Cause Value: 被叫手机占用信号语音质量很差.............................................1.13 Cause Value: Call rejected...........................................................................1.14 Cause Value: Switching equipment congestion............................................1.15 Cause Value: IMSI Unknown In VLR............................................................2 掉话分析..................................................................................................................2.1因越区覆盖,造成语音质量很差导致掉话..........................................................2.1因同邻频干扰造成语音质量很差导致掉话 .......................................................2.3因切换不成功无法返回原信道导致掉话...........................................................2.4因手机掉电或软件原因导致信令流程丢失统计掉话 .........................................3 切换失败分析...........................................................................................................3.1Cause Value:干扰............................................................................................3.2Cause Value:SUM板有故障............................................................................3.3Cause Value:不符合切换条件（服务质量差） .................................................3.4Cause Value:相同的BCCH、BSIC码.............................................................3.5Cause Value:原小区与周围邻小区切换关系丢失.............................................. 4语音质量问题分析.....................................................................................................4.1同邻频干扰造成语音质量差.............................................................................4.2因无线环境差，弱覆盖造成语音质量差...........................................................4.3因硬件问题造成语音质量差.............................................................................4.3因旁瓣信号服务造成语音质量差......................................................................5 覆盖问题分析...........................................................................................................5.1基站扇区覆盖方向错误....................................................................................5.2纬度度问题 .....................................................................................................5.3越区覆盖.........................................................................................................1 接入失败分析1.1C a u s e V a l u e:P r o t o c o l e r r o r，u n s p e c i f i e d山鹰大厦1接入失败现象：如上图，当车子行驶至图中红圈位置时，发生了接入失败，主叫手机占用山鹰大厦1的信号；此时电平值约为：－49dBm，语音质量值为0级，TA值为：0。
