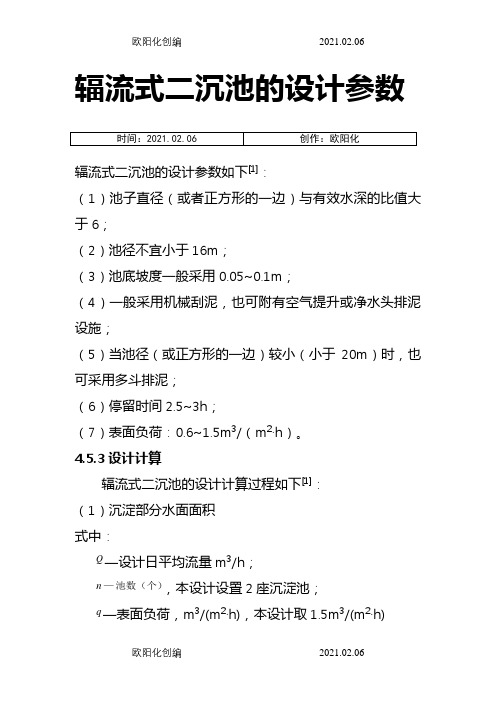

辐流式二沉池的设计参数之欧阳化创编
辐流式二沉池的设计参数辐流式二沉池的设计参数如下[1]：（1）池子直径（或者正方形的一边）与有效水深的比值大于6；（2）池径不宜小于16m；（3）池底坡度一般采用0.05~0.1m；（4）一般采用机械刮泥，也可附有空气提升或净水头排泥设施；（5）当池径（或正方形的一边）较小（小于20m）时，也可采用多斗排泥；（6）停留时间2.5~3h；（7）表面负荷：0.6~1.5m3/（m2·h）。
4.5.3设计计算辐流式二沉池的设计计算过程如下[1]：（1）沉淀部分水面面积式中：Q—设计日平均流量m3/h；n，本设计设置2座沉淀池；—池数（个）q—表面负荷，m3/(m2·h)，本设计取1.5m3/(m2·h)（2）池子直径采用周边传动吸泥机，为了符合型号规格，取直径为m37=D，由《给水排水设计手册（第2版）》第11册P592查知(D＞20,采用周边传动的刮泥机)，选取周边传动吸泥机37-ZBG，其性能参数如下表8示：表8 35-ZBG性能参数（3）实际水面面积实际负荷（4）沉淀区有效水深式中：2h—沉淀区有效水深，m；t—沉淀时间，1.5~4.0h；取3.0h（5）校核径深比2377.7 4.8D h ==，在6—12内，符合要求（6）沉淀部分有效容积（7）沉淀区的容积式中：S—每人每日污泥量，L/(人·d）一般为0.3~0.8，取=S0.8 L/(人·d）N —设计当量人口数，=N 25万T —两次清除污泥像个时间，d ；取h 2=Tn —沉淀池座数，2=n（8）污泥斗的容积设60a m 1m 221===，，r r ，则m73.160tan 12a tan )(215=⨯-=-= ）（r r h ，取1.7m 。
（9）污泥斗以上圆锥体部分污泥容积：设坡度05.0=im 83.005.0)25.18()(4=⨯-=⨯-=i r R h ，取0.8m（10）污泥总容积321m 58.33328268.12=+=+=V V V ＞12.68m 3（11）沉淀池总高度 式中：1h —沉淀池超高，m ，为0.5m ；3h —池中心与池边落差，m ，为0.5m ；5h —沉淀池泥斗高度，m ，为1.7m（12）沉淀池池边高H’H’=h 1+h 2+h 3则：H’=h 1+h 2+h 3=0.5+4.8+0.5=5.8m 4.5.5进出水设计 （1）进水管的计算 式中：max 21Q ——进水管设计最大流量，0.61m 3/s ；v ——进水管水流速度，取为1.2 m/s ；（2）二沉池集配水井设计二沉池的采用配水井进行配水，分别往两座沉淀池均匀进水。
沉淀池的设计课程设计
精选课件
33
3.2 沉淀池的设计及计算例题
6)入口的整流措施
精选课件
34
3.2 沉淀池的设计及计算例题
7)出口的整流措施可采用溢流式集水槽。
8)进出口处应设置挡流板，高出池内水面0.1～0.15m。 挡流淹没深度：进口处视沉淀池深度而定，不小于0. 25m， 一般为0.5～1. 0m；出口处一般为0.3～0.4m。挡板位置： 距进水口为0. 5～1. 0m；距出水口为0. 25～0.5m。
精选课件
24
2. 设计流量的确定
平均日流量(m3/d)
用来计算污水厂的栅渣量、沉砂量、污泥量、处理总水量、 耗药量及年抽升电量
设计流量(m3/h或L/s)
用于污水处理厂中管渠计算及各处理构筑物设计
最小污水流量(m3/h)
常用于污水泵站最低水位及污水泵选型等
精选课件
25
2.1 平均日流量(m3/d)
污水连续不断 地流入与排出
污水中可沉淀的悬浮物在 静止时完成沉淀过程，由 设置在沉淀池壁不同高度
的排水管排出。
污水中可沉颗粒的沉淀在
流过水池时完成，这是可
沉颗粒受到重力所造成的
沉速与水流流动的速度两
精选课件
方面的作用。 23
提高沉淀池沉淀效果的有效途径
沉淀池均存在去除率不高的问题， 且占地面积较大，体积庞大。
11)污泥斗以上梯形部分污泥容积
精选课件
44
3.2 沉淀池的设计及计算例题
12)污泥斗和梯形部分污泥容积 V1＋V2＝26+9＝35.00m3>25 m3 （设计合理） 13)池子总高度。设缓冲层高度h3=0.50m，则
H＝0.3＋3.0＋0.5＋3.62＝7.42m
沉淀池设计
沉淀池设计沉淀池设计说明书院系：地球与环境学院专业班级：环境工程10-1班学号：2010300877学生姓名：王海迪指导教师：葛建华2013 年12 月18 日目录一概述 (3)二一般规定 (3)三沉淀池计算 (5)3.1设计参数 (5)3.2设计计算 (5)1）最大设计流量 (6)2）池子总表面 (7)3）池径 (7)4）沉淀池有效水深及径深比 (7)5）沉淀部分有效容积 (7)6）污泥部分所需容积 (7)7）污泥斗容积 (7)8）污泥斗以上圆截锥部分容积 (7)9）污泥区总容积 (8)10）沉淀池总高度 (8)四参考文献 (8)五教师评语 (9)一概述沉淀池一般是在生化前或生化后泥水分离的构筑物，多为分离颗粒较细的污泥。
密度大于水的悬浮物在重力作用下从水中分离出去的现象称为沉淀。
用于沉淀的处理构筑物称为沉淀池，沉淀池主要去除悬浮于污水中的可以沉淀的固体悬浮物。
按在污水处理流程中的位置，在生化之前的称为初沉池，沉淀的污泥无机称为较多，污泥含水率相对于二沉池污泥低些。
位于生化之后的沉淀池一般称为二沉池，多为有机污泥，污泥含水率较高。
平流式沉淀池：优点（1. 对冲击负荷和温度变化的适应能力较强；2. 施工简单，造价低）。
缺点（采用多斗排泥，每个泥斗需单独设排泥管各自排泥，操作工作量大，采用机械排泥，机件设备和驱动件均浸于水中，易锈蚀）。
适用条件（1. 适用地下水位较高及地质较差的地区；2. 适用于大、中、小型污水处理厂）。
竖流式沉淀池：优点（1. 排泥方便，管理简单；2. 占地面积较小）。
缺点(1. 池深度大，施工困难；2. 对冲击负荷和温度变化的适应能力较差；3. 造价较高；4.池径不宜太大)。
适用条件（适用于处理水量不大的小型污水处理厂)。
幅流式沉淀池：优点（1. 采用机械排泥，运行较好，管理较简单；2. 排泥设备已有定型产品）。
缺点（1. 池水水流速度不稳定；2. 机械排泥设备复杂，对施工质量要求较高）。

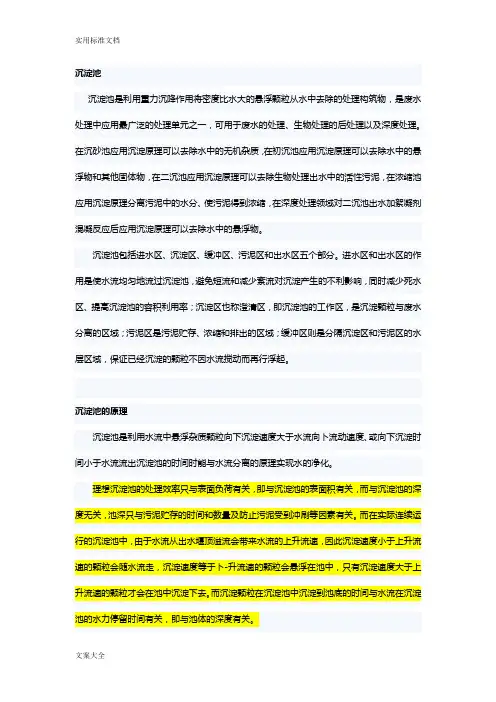

沉淀池设计计算(平流式,辐流式,竖流式,斜板)
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
辐流式沉淀池
配水等几种形式。
*沉淀与池底的污泥一般采用刮泥机刮除，对辐流
式沉淀池而言，目前常用的刮泥机械有中心传动 式刮泥机和吸泥机以及周边传动式的刮泥机与吸 泥机等。
3
2021/5/23
中心 进水 辐流 式沉 淀池
周边 进水 辐流 式沉 淀池
4
2021/5/23
*
特点
7
2021/5/23
*
设计参数
1.沉淀池直径（或正方形的一边）与有效水深之比宜为 6~12； 2. 池底坡度一般采用0.05~0.10； 3. 池径不宜小于16m； 4.一般均采用机械刮泥，也可附有空气提升或静水头排泥设施。 5.当池径（或正方形一边）较小（小于20m）时，也可采用多斗排泥。 6.进.出水的布置方式可分为：中心进水周边出水；周边进水中心出水；周边进水 周边出水。 7. 池径小于20m，一般采用中心传动的刮泥机，其驱动装置设在池子走道板上；
池径大于20m，一般采用周边传动的刮泥机，其驱动装置设在桁架的外缘。 7. 刮泥机的旋转速度一般为1~3r/h，外周刮泥板线速不超过3m/min。一般采用
1.5m/min。 8. 非机械刮泥时，缓冲层高0.5m。机械刮泥时，缓冲层高上缘
宜高出刮泥板0.3m； 9. 进水口周围整流板的开孔面积为过水断面积的6%-20%。
6
2021/5/23
*
工作原理
*辐流式沉淀池半桥式周边传动刮泥活性污泥法
处理污水工艺过程中沉淀池的理想配套设备适 用于一沉池或二沉池，主要功能是为去除沉淀 池中沉淀的污泥以及水面表层的漂浮物。一般 适用于大中池径沉淀池。周边传动，传动力矩 大，而且相对节能；中心支座与旋转桁架以铰 接的形式连接，刮泥时产生的扭矩作用于中心 支座时即转化为中心旋转轴承的圆周摩擦力， 因而受力条件较好；中心进水、排泥，周边出 水，对水体的搅动力小，有利于污泥的去除。
普通辐流式沉淀池设计计算(中心进水周边出水)
普通辐流式沉淀池设计计算（中心进水周边出水）1、每座池表面积A1（m^2）Qmax=2450 n=2q0=2A1=Qmax/(n*q0)＝612.5其中： Qmax——最大设计流量(m^3/h)n——池子数（座）q0——表面负荷（m^3/(m^2*h)）,见设计参数2、池径D（m）π＝3.14D=SQRT(4A1/π)=27.9取283、有效水深h2（m）t=1.5h2=q0*t=3其中：t——沉淀时间（h），见设计参数4、沉淀区有效容积V'（m^3）V'=A1*h2=1837.55、污泥量W（m^3）S=0.5N=340000T=4W=SNT/(1000*24*n)=14.2其中：S——每人每日污泥量（L/(p*d)）,一般0.3～0.8N——设计人口数（p）T——两次排泥的时间间隔（h），见设计参数6、污泥斗容积V1（m^3）r1=2r2=1а=60R=D/2=14h5＝(r1-r2)*tgа=0.3V1=π*h5*(r1^2+r1*r2+r2^2)/3=2.3其中：r1.r2——泥斗上下部半径（m）R——池半径（m）а——泥斗壁与底面夹角（度）h5——泥斗高度（m）7.污泥斗以上圆锥体部分污泥容积V2（m^3）i=0.05h4=(R-r1)*i=0.60V2=π*h4*(R^2+R*r1+r1^2)/3=142.2其中：i——池底坡度，一般0.05～0.10h4——底坡落差（m）8.池高H（m）h1＝0.3h3＝0.5H=h1+h2+h3+h4+h5=4.7其中：h1——超高（m），一般0.3h3——缓冲层高（m），一般非机械排泥时0.5，机械排泥时高出刮泥板0.3 9.径深比校核D/h2=9.3说明：D/h3应介于6～12。
辐流式沉淀池详解
(4)配水花墙的计算 出墙流速取值0.6m/s ，则
Q max 291.67 0.14m2 A3 u 3600 0.6
h墙
A3
10% d
10%
0.14 3.14
0.6
0.74 m
设有6个孔，则单孔面积为：
A 3 0.023m 2 A4 6
72Biblioteka 22)17.53m3
V V 污泥总容积： 12.6817.53 30.21m3
2
3
污泥池池边高：取h1=0.3m，h3=0.5m
H 1 h1 h2 h3 0.3 2 0.5 2.8m
污泥池总高：
H h1 h2 h3 h4 h5 0.3 2 0.5 0.261.73 4.79m
πh5 3
(r12+r1r2+r22)
h5—污泥斗高度
r1、 r2—污泥斗上下部半径
辐流式沉淀池的设计计算
中心管：管径按流速应大于0.4m/s的最小沉速设计 导流筒：深度一般为池深一半 配水槽：环形平底槽，等距离设布水孔，孔径取 50~100mm，并加50~100mm的短管 出水槽：普通辐流沉淀池出水槽一般位于距池壁 0.1R处；向心辐流沉淀池最佳出水槽位置设在R处
径深比：D/h2=16/2=8(符合要求) 设集水槽双面出水，则集水槽出水堰的堰负荷
为
q Q max
291.67
8.06 -4 3 (m s)
10 m 0 2nD 3600 2 1 3.1416
(2)中心进水管的计算 管内流速取 1.0m/s，出管流速取 0.8m/s
D1
Q
v m a x
缺点：⑴池水水流速度不稳定，受进水影响较大； ⑵底部刮泥、排泥设备复杂，对施工单位的要求 高，占地面积较其他沉淀池大
辐流式沉淀池1
8.中心桶的计算
单池流量Qd＝ =0.06m3/s
进水l流量 Qj=Qd×（１＋Ｒ）=0.06×（１＋0.3）=0.078m3/s
取中心桶直径D1为1.0m
出水口的尺寸为0.4×0.3m2，共6个延壁均匀分布
出水口的流速 v2= =0.108m/s (0.15-0.2m/s) 符合
[12]高俊发.王社平.污水处理厂工艺设计手册[M].北京:化学工业出版社,2003
锯齿板为3m长L为31.4m
n1=31.4m/3=11块
取板板连接0.1m所以需要12块
6.集水槽的宽度
取集水槽宽度B为1.0m，高hc为0.5m，流速为v为1.0m/s
集水槽的流量Qc=Bhcv=1.0×0.5×1.0=0.5m3/s> 0.163 m3/s (符合)
7.管道的选择
1）为了保证管道的不堵、不淤积，Vmin 0.6m/s.本沉淀池进水管、出水管、排泥管、排渣管、放空管均用铸铁管。取v=0.6m/s，取进水管径为300mm
共可储存污泥量
V=V1+V2=31+12.9=43.9m3>13.5m3,满足。
沉淀池总高度
H=0.5+2+0.5+0.23+0.87=4.1m
沉淀池周边处的高度为
h1+h2+h3=0.5+2+0.5=3m
4.径深比校核
D/h2=17/2=8.5合格（6至9）
5.三角堰的计算
取三角堰的夹角 =900堰高h=60mm时，出水量Q’=106.70m3/d=4.5m3/h
9.紊流桶的计算
桶中的流速 v3=0.03-0.02m/s(去0.03m/s)
沉淀池设计计算 平流式 辐流式 竖流式 斜板
沉淀池 沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。 沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理 沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。 理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。 理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
沉淀池设计计算(平流式,辐流式,竖流式,斜板)(最新整理)
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用标准文案 精彩文档 环境工程专业
环境工程原理课程设计说明书 辐 流 式 沉 淀 池 的 设 计 实用标准文案
精彩文档 目 录
第1章 总论……………………………………………………………………………1
1.1 设计任务书……………………………………………………………….........................1 1.2 沉淀池的概述…………………………………………………......................................1 1.3 辐流式沉淀池…………………………………………………......................................1 1.3.1普通辐流式沉淀池 .................................................................................................1 1.3.2向心辐流式沉淀池.............................................................................................2 1.3.3辐流式沉淀池的优缺点及使用条件............................................................................2 1.4二次沉淀池…………………………………………………...........................................3 第2章 沉淀池的计算……………………………………………………….…..…3 2.1设计参数…………………………………………………………………...........................3 2.2计算公式……………………………………………………….........................................3 2.3实例应用..................................................................................................................4 2.3.1沉淀池尺寸计算…………………………………………………….........................................4 2.3.2进水的计算…………………………………………………….................................................5 2.3.3出水部分设计…………………………………………………….............................................6 2.3.4排泥部分设计....................................................................................................7 2.4沉淀池配套设备选取..............................................................................................7 第3章 沉淀池主要结构尺寸及结果表……………………………...…………8
主要参考文献………………………………………………………………….…….…8 实用标准文案 精彩文档 结束语 …………………………………………………………………….………8实用标准文案
精彩文档 第一章总论
沉淀池是给水排水工程中常用的处理构筑物，是污水处理工序中必不可 少的组成部分。到目前为止，最常用的有竖流式、平流式、和辐流式。随着 科学技术的不断进步，各种类型的沉淀池也都有了较大改进和革新，其目的 在于提高处理能力和出水水质，同时降低基本建设投资和处理成本。在辐流 式沉淀池中，中心进水、周边出水，周边进水、周边出水以及周边进水中心出水新型沉淀池的出现不过十余年的历史，但生产实践中以显示出它的优越性。目前，中国大部分地区的污水处理厂都采用辐流式沉淀池(中心进水、周边出水)。 1．1设计任务书 在进行污水处理工程时，应充分考虑辐流式沉淀池的优点及缺点，最大程度上设计出高效率、投资少的实际可行方案。在这次辐流式沉淀池的设计中，我们将根据沉淀池的性能及结构设计沉淀池参数说明及参数选取、沉淀池结构计算、沉淀池配套设备选取等内容，最好的整理出一套完美的辐流式沉淀池方案。 1.2沉淀池概述 沉淀池是分离悬浮物的一种主要处理构筑物。用于水及污水的处理、生物处理的后处理以及最终处理。沉淀池按其功能分为进水区、沉淀区、污泥区、出水区及缓冲层等五个部分。进水区和出水区是使水流均匀流过沉淀池。沉淀区是可降解颗粒与污水分离的工作区。污泥区是污泥贮存、浓缩和排出的区域。缓冲区是分离沉淀区和污泥区的水层，保证已降解颗粒不因水流搅动而再行浮起。 实用标准文案 精彩文档 常见沉淀池的类型有平流式沉淀池、辐流式沉淀池、竖流式沉淀池和斜板沉淀池四种。 1.3辐流式沉淀池 辐流式沉淀池分普通辐流式沉淀池和向心辐流式沉淀池。 1.3.1普通辐流式沉淀池 普通辐流式沉淀池的构造：普通辐流式沉淀池呈圆形或正方形，直径一般为6~60m，最大可达100m，中心深度为2.5~5.0m，周边深度1.5~3.0m。污水从辐流式沉淀池的中心进入，由于直径比深度大得多，水流呈辐射状向周围流动，沉淀后的污水由四周的集水槽排出。由于是辐射状流动，水流过水断面逐渐增大，而流速逐渐减小。 辐流式沉淀池大多数采用机械刮泥（尤其直径大于20m时，几乎全用机械刮泥）,将全池沉淀污泥收集到中心泥斗，再借静压力或排泥泵排出。刮泥机一般为架结构，绕池中心转动，可中心驱动或周边驱动，池底坡度一般为0.05。 1.3.2向心辐流式沉淀池 向心辐流式沉淀池的结构特点：向心辐流式沉淀池是圆形，周边为流入区，而流出区既可设在池中心，也可以设在池周边。由于结构上的改进，在一定程度上可以克服普通辐流式沉淀池的缺点。向心辐流式沉淀池有5个功能区，即配水槽、导流絮凝区、沉淀区、出水区和污泥区。配水槽设于周边，槽底均匀开设布水孔及短管。 导流絮凝区：作为二次沉淀池时，由于设有布水孔及短管，使水流在区内形成回流，促进絮凝作用，从而可提高去除率；且该区的容积较大，向下的流速较小，对池底部沉泥无冲击现象。底部水流的向心流动可将沉泥推入池中心的排泥管。 出水槽的位置可设在R处，R/2处、R/3处或R/4处。根据实测资料，不同位置出水槽的容积利用系数见下表。 实用标准文案 精彩文档 出水槽的位置 容积利用系数/% 出水槽位置 容积利用系数/% R处 R/2处 93.6 79.7 R/3处 R/4处 87.5 85.7
出水槽不同位置的容积利用系数 1.3.3辐流式沉淀池的优缺点及使用条件
类型 优点 缺点 使用条件
辐流式 1、大中型污水处理厂（>50000m3/d,比较经济适用 2、机械排泥设备已定型化，排泥较方便
1、设备复杂，要求具体较高的运行管理水平 2、施工质量要求高 1、适用于地下水位较高的地区 2、适用于大、中型水厂和污水处理厂
1、4二次沉淀池 沉淀池是活性污泥系统的重要组成部分，它用以澄清混合液并回收、浓缩活性污泥，其效果的好坏，直接影响出水的水质和回流污泥的浓度。因为沉淀和浓缩效果不好，出水中就会增加活性污泥悬浮物，从而增加出水的BOD质量浓度，回流污泥浓度也会降低，从而降低曝气池中混合液浓度，影响净化效果。 实用标准文案 精彩文档 二次沉淀池功能要求：1、澄清（固液分离）。2、污泥浓缩（使回流污泥的含水率降低，回流污泥的体积减少）。
第一章 沉淀池结构的计算
2.1设计参数 1)辐流式沉淀池设计流量取最大设计流量，初次沉淀池表面负荷取2~3.6m3/(m2*h),二次沉淀池表面负荷取0.8~2 m3/(m2*h)，沉淀效率40%~60%。 2）池直径一般大于10m，有效水深大于3m。 3）进水处设闸门调节流量，进水中心流速大于0.4m/s，进水采用中心管淹没式潜孔进水，过孔流速0.1~0.4m/s，潜孔外侧设穿孔挡板式稳流罩，保证水流平稳。 4）出水处设挡渣板，挡渣板高出池水面0.15~0.2m，排渣管直径大于0.2m，出水周边采用锯齿三角堰，汇入集水渠，渠内水流速为0.2~0.4m/s。 5）排泥管设于池底，管径大于200mm，管内流速大于0.4m/s，动力排泥。
2.2计算公式 辐流式沉淀池计算公式如下表：
名称 公式 符号说明
1.沉淀部分水面面积 A=错误!未找到引用源。 Qmax－最大流量设计（m ³ /h） n－池数（个） q’ －表面负荷[m3/(m2*h)] 实用标准文案 精彩文档 2.3实例计算 生化曝气池出水流量为2700吨/小时，水量变化系数为1.3；请设计一个辐流式二次沉淀池，完成泥水分离任务。二次沉淀池的水力表面负荷为1.0-1.5m3/m2.h，出水堰负荷为不大于1.7L/s.m；沉淀池个数为2个，沉淀时间为3小时；污泥回流比为50%。 解：1、沉淀池尺寸 (1)池表面积 A=错误!未找到引用源。=2700/1.2=2250m2 (2) 单池面积 A单=A/n=1125m2 (3)池直径 D=错误!未找到引用源。 =37.86m [设计取D=38m，尤其是池径大于20m时，几乎都用机械刮泥] (4)沉淀部分有效水深 h2=q′×7=3.6m
2.池子直径 D=错误!未找到引用源。(m) 3.沉淀部分有效水深 H2=q’t t－沉淀时间（h） 4.沉淀部分有效容积 V’=错误!未找到引用源。*t(m3)或V’=Ah (m3)
5.污泥斗容积 V1=错误!未找到引用源。（r1+r1r2+r22）( m3) h5－ 污泥斗高度（m） r1－ 污泥斗上部半径（m） r2－污泥斗下部半径（m）
6.污泥斗以上圆锥部分污泥容积 V2=错误!未找到引用源。（R2+Rr1+r12）( m3) h4 －圆锥体高度(m)
R －池子半径(m)
7.污泥部分进水竖井体积 V3==错误!未找到引用源。（h4+h5） D-进水竖井外径 8.沉淀池总高度 H=h1+h2+h3+h4+h5( m3) h1－超高( m3)；h3－缓冲层高( m3)
