完整版单代号网络图和双代号网络图经典实用
i 工作名称 持续时间
j
(完整版) 单代号网络图和双代号网络图
三、 网络计划技术的基本原理
1．利用网络图的形式表达一项工程中各项工作的先后顺序及逻辑关系； 2．通过对网络图时间参数的计算，找出关键工作、关键线路； 3．利用优化原理，改善网络计划的初始方案，以选择最优方案；
4．在网络计划的执行过程中进行有效的控制和监督，保证合理地利用资源， 力求以最少的消耗获取最佳的经济效益和社会效益。
说明
A、B为平行施工，A、B 制约C的开始，C依赖A、 B的结束
引出节点 正确地表达 了ABCD之间的关系
引出虚工作 正确的表达它们之间的逻 辑关系
引出虚工作 正确的表达它们之间的逻 辑关系
2．网络图中，严禁出现循环回路； 3．在网络图严禁出现双箭头连接或无箭头连接； 4．严禁出现没有箭头节点和没有箭尾节点的箭线； 5．两个节点只能表示一项工作； 6．在网络图中，箭线尽量避免交叉，如不可避免应采用过桥法或指向法； 7．只允许有一个起始节点和一个终点节点。
i
前导工作 （紧前工作）
后续工作 （紧后工作）
5．节点编号：
⑴目的： ①便于网络图时间参数的计算； ②便于检查或识别各项工作。
⑵原则： ①编号从小到大，可不连续但不允许重复编号；
②箭尾编号必须小于箭(完头整版编) 单号代，号网即络图：和双i＜代号j。网络图
（三） 线路
1．概念：
指网络图中从起点节点开始，沿箭线方向连续通过一系列箭线与节点，最后到达 终点节点的通路。
(完整版) 单代号网络图和双代号网络图
四、 网络计划技术的优点
1．能全面而明确地反映出各项工作之间开展的先后顺序和它们之间的相 互制约、相互依赖的关系； 2．可以进行各种时间参数的计算； 3．能在工作繁多、错综复杂的计划中找出影响工程进度的关键工作和关键 线路，便于管理者抓住主要矛盾，集中精力确保工 期，避免盲目施工； 4．利用网络计划中反映出的各项工作的时间储备，可以更好的调配人力、 物力，以达到降低成本的目的； 5．可以利用计算机进行计算、优化、调整和管理。
第7章--双代号网络图
1
2 C 4 E
5
6
与工作箭线箭尾连接的节点表示该工作的开始， 称为工作的开始节点；与工作箭线箭头连接的节点表 示该工作的结束，称为工作的结束节点。
工程网络计划技术－9
工程项目管理—— 第7章 工程网络计划技术
厦门大学嘉庚学院土木工程系
网络图的第一个节点称为起点节点，它表示一项任务的开 始；网络图的最后一个节点称为终点节点，它表示一项任务的 完成；其余的节点均称为中间节点。 在网络图中，对一个确定的节点 i 来说，可能有许多箭 线指向该节点，这些指向该节点的箭线称为内向箭线；对一个 确定的节点 j 来说，同样也可能有许多箭线由该节点引出，这 些由该节点引出的箭线称为外向箭线。
节点的含义
工程网络计划技术－11
工程项目管理—— 第7章 工程网络计划技术
厦门大学嘉庚学院土木工程系
虚工作
箭线
工作表示 方法 代表工作 名称
3
1
节点
2
4
5
6
工作持续 时间
工程网络计划技术－12
工程项目管理—— 第7章 工程网络计划技术
厦门大学嘉庚学院土木工程系
（3）线路
1）线路含义及分类 线路—— 线路时间—— 关键工作—— 非关键工作—— 3）线路时差 ①→②→④→⑥（8天）； A
i
B
k
i
B
k
(a) 错误画法
(b) 正确画法
双代号网络图中虚工作的区分作用
工程网络计划技术－22
工程项目管理—— 第7章 工程网络计划技术
厦门大学嘉庚学院土木工程系
断开作用：当网络图的中间节点有逻辑错误—— 把本来没有逻辑关系的工作联系起来了，这时需要用 虚工作断开无逻辑关系的工作联系。
单代号网络图和双代号网络图Word版

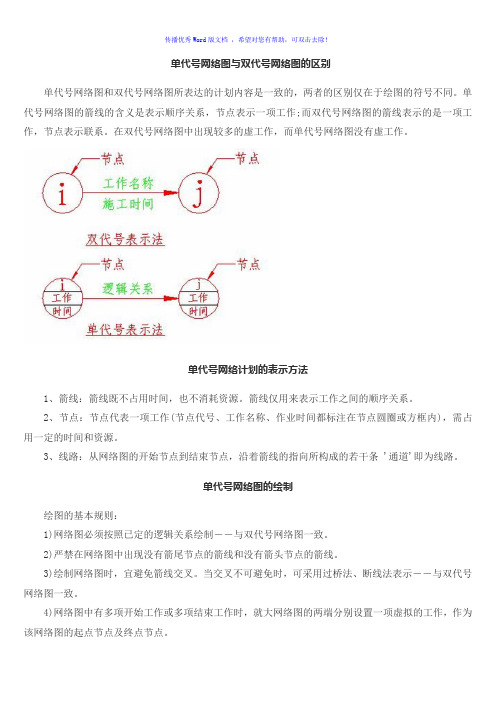

单代号网络图与双代号网络图的区别单代号网络图和双代号网络图所表达的计划内容是一致的，两者的区别仅在于绘图的符号不同。
单代号网络图的箭线的含义是表示顺序关系，节点表示一项工作;而双代号网络图的箭线表示的是一项工作，节点表示联系。
在双代号网络图中出现较多的虚工作，而单代号网络图没有虚工作。
单代号网络计划的表示方法1、箭线：箭线既不占用时间，也不消耗资源。
箭线仅用来表示工作之间的顺序关系。
2、节点：节点代表一项工作(节点代号、工作名称、作业时间都标注在节点圆圈或方框内)，需占用一定的时间和资源。
3、线路：从网络图的开始节点到结束节点，沿着箭线的指向所构成的若干条 '通道'即为线路。
单代号网络图的绘制绘图的基本规则：1)网络图必须按照已定的逻辑关系绘制－－与双代号网络图一致。
2)严禁在网络图中出现没有箭尾节点的箭线和没有箭头节点的箭线。
3)绘制网络图时，宜避免箭线交叉。
当交叉不可避免时，可采用过桥法、断线法表示－－与双代号网络图一致。
4)网络图中有多项开始工作或多项结束工作时，就大网络图的两端分别设置一项虚拟的工作，作为该网络图的起点节点及终点节点。
双代号网络计划的表示方法：箭线、节点、线路1、箭线：(1) 一根箭线表示一项工作，长短不按比例绘制。
(2)每一项工作都要消耗一定的时间和资源。
(3)虚箭线只表达施工过程的逻辑关系，不占用时间，不消耗资源。
(4) 紧靠其前面的工作称紧前工作，紧靠后面的工作叫紧后工作。
2、节点：(1)网络图中表示工作开始、结束或连接关系的圆圈称为节点。
(2)节点只是一个“瞬间”，它既不消耗时间，也不消耗资源。
(3)每个节点都要编号（编号原则是:每一个箭尾节点的号码j必须大于箭头节点的号码i）。
虚工作：时间为零的假设工作。
用虚箭线表示；特点：不消耗时间和资源。
作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系(即紧前和紧后工作的关系）。
双代号网络图中工作间的关系：双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。
单代号和双代号网络图技术讲解
由箭线和节点组成的，用来表示工作的开展顺 序及其相互依赖、相互制约关系的有向、有序的网 状图形。
一、 单代号网图
单代号网络图的组成
编号 工作名称
时间
编号 工作名称 持续时间
节点表示工作；箭线表示工序之间的逻辑关系。
单代号网络图绘制的基本规则 1．必须正确表达已定的逻辑关系； 2．网络图中，严禁出现循环回路；
二、双代号网络图的绘制方法
（二）绘图方法和技巧
4．当所绘制的工作有多个紧前工作时，按 以下四种情况分别考虑：
（1）如果在其紧前工作中存在一项只作为本工 作紧前工作的工作，则将本工作直接画在该紧 前工作结束节点之后;
（2）如果在其紧前工作中存在多项只作为本工 作紧前工作的工作，先将这些紧前工作的结束 节点合并，再从合并后的节点开始，画出本工 作;
1 砌墙1
4
2 抹灰1
5
4 门窗1
3
7 涂料1
4
3 砌墙2
4
5 抹灰2
5
8 门窗2
3
10 涂料2
4
6 砌墙3
4
9 抹灰3
5
11 门窗3
3
12 涂料3
4
1 04 砌墙1 0 0
4 04
2 49 抹灰1 0 0
5 09
4 9 12 门窗1 2 0
3 11 14
7 12 16 涂料1 2 1
4 14 18
⑵非关键线路：
双代号网络图的绘制方法
一、双代号网络图的绘制规则 二、双代号网络图的绘制方法
一、双代号网络图的绘制规则（原则） 1.必须正确表达逻辑关系。
（1）A、B两项工作依次进行。
A
双代号网络计划全(精)
双代号网络计划一、双代号网络图双代号网络图是以箭线及其两端节点的编号表示工作的网络图，如图所示。
从下图中可以看出双代号网络图由箭线、节点、线路三个基本要素组成。
（一）基本要素1.箭线（工作）（1）在双代号网络图中，每一条箭线表示一项工作。
箭线的箭尾节点表示该工作的开始，箭头节点表示该工作的结束。
工作的名称标注在箭线的上方，完成该项工作所需要的持续时间标注在箭线的下方。
如图所示。
由于一项工作需用一条箭线和其箭尾和箭头处两个圆圈中的号码来表示，故称为双代号表示法。
（2）在双代号网络图中，任意一条实箭线都要占用时间、消耗资源（有时，只占时间，不消耗资源，如混凝土的养护）。
在建筑工程中，一条箭线表示项目中的一个施工过程，它可以是一道工序、一个分项工程、一个分部工程或一个单位工程，其粗细程度、大小范围的划分根据计划任务的需要来确定。
（3）在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线，其表示方法如图所示。
虚箭线是实际工作中并不存在的一项虚拟工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。
联系作用是指应用虚箭线正确表达工作之间相互依存的关系；区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分，如图所示；断路作用是用虚箭线断掉多余联系（即在网络图中把无联系的工作联接上了时，应加上虚工作将其断开）。
（4）在无时间坐标限制的网络图中，箭线的长度原则上可以任意画，其占用的时间以下方标注的时间参数为准。
箭线可以为直线、折线或斜线，但其行进方向均应从左向右，如图所示。
在有时间坐标限制的网络图中，箭线的长度必须根据完成该工作所需持续时间的大小按比例绘制。
（5）在双代号网络图中，各项工作之间的关系如图所示。
通常将被研究的对象称为本i 工作表示，紧排在本工作之前的工作称为紧前工作，紧排在本工作之后的工工作，用j作称为紧后工作，与之平行进行的工作称为平行工作。
双代号网络计划(经典)
1
2
3
4
B
A
网络图的构成（三要素）
01
B.节点
01
节点应进行编号，一项工作应当只有唯一的一条箭线和相应的一对节点，且要求箭尾节点的编号小于箭头节点的编号。 节点编号的顺序应从小到大，可不连续，但不允许重复。
01
双代号网络计划
双代号网络计划
网络图的构成（三要素）
C.线路
网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到终点节点的通路称为线路。 线路中各项工作持续时间之和就是该线路的长度。
双代号网络计划
(4) 关键工作和关键线路的确定 1) 关键工作 网络计划中总时差最小的工作是关键工作。 2) 关键线路 在双代号网络图中，自始至终全部由关键工作组成的线路为关键线路，或线路上总的工作持续时间最长的线路为关键线路。网络图上的关键线路可用双线或粗线标注。
双代号网络计划
工 作 明 细
工作名称
代号
紧前工作
时间(天)
工作名称
代号
紧前工作
时间(天)
柱扎钢筋
A
－
2
梁支模板
I
C
3
抗震墙扎钢筋
B
A
2
楼板支模板
J
H
2
柱支模板
C
A
3
楼梯扎钢筋
K
G、F
1
电梯井支内模板
D
－
2
墙/柱等浇砼
L
K、J
3
抗震墙支模板
E
B、C
2
铺设暗管
M
L
1.5
电梯井扎钢筋
F
B、D
2
梁板扎钢筋
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双代号网络计划图讲解：代号讲解计划网络双代号网络计划图es 双代号网络计划图计算双代号网络计划计算篇一：双代号网络图解析实例一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。
紧后左上-自己右下=自由时差。
上方之差或下方之差是总时差。
计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。
双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。
如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。
如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。
如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。
2）总时差。
总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。
还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。
再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
篇二：双代号网络计划图个人学习总结双代号网络计划图个人学习总结一．网络图要素1．节点：表示工作的开始、结束或连接关系，也称为事件。
用带圈的阿拉伯数字表示；2．箭线：其方向表示工作进行的方向；虚工作用虚箭线表示；3．线路：两节点之间的通路叫线路。
关键线路用双箭线表示；4．工作工作代号一般写在箭线的上方或左方，工作时间一般写在箭线的下方或右方。
二．网络计划图的绘制规则1．一张网络图中只允许有一个起始节点和一个终节点；一对节点之间只能有一条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。
三．网络时间的计算工作时间的计算结果一般填定在箭线的上方或左方，如图所示：ES（最早开始时间） EF（最早完成时间） TF（工作总时差）LS（最迟开始时间） LF（最迟完成时间） FF（自由时差）解题步骤（以网络图成功绘好为前提）：1．计算各工序的ES、EF（自起点向终点计算）ES = 各紧前工序EF的最大值（默认：首道工序的ES=0）EF = 当前工序的ES + T（当前工序的工作时间）2．计算各工序的LS、LF（自终点向起点计算）LF = 各紧后工序LS的最小值（默认：尾道工序的LF=尾道工序的EF）LS = 当前工序的LF - T（当前工序的工作时间）3．确定总工期（Td）Td = LFn（尾道工序的LF）4．计算各工序的TFTF = 当前工序的LS - 当前工序的ES = 当前工序的LF - 当前工序的EF5．确定关键线路（关键工序）所有 TF = 0 的工序均为关键工序，用双箭线表示6．计算各工序的FFFF = 各紧后工序ES的最小值 - 当前工序的EF （默认：尾道工序的FF=0）三、双代号网络图的组成(一)节点双代号网络图中节点表示工作之间的联结，它不占用任何时间和资源，只表示指向节点的工作全部完成后，该节点后面的工作才能开始这件事。
因此节点只是一个“瞬间”，被称为事件。
双代号网络图节点只代表工作的开始或结束。
不代表工作本身。
（二）工作在双代号网络图中，工作是用箭线表示的。
箭尾表示工作的开始，箭头表示工作的完成。
对于某项工作来说，紧排在其前面的工作，称为该工作的紧前工作，紧接在其后面的工作称为该工作的紧后工作，和它同时进行的工作称为平行工作。
双代号网络图中工作是用箭线表示的。
单代号网络图中工作是用结点表示的。
（三）虚工作(逻辑箭线)虚工作是一项虚拟的工作，实际并不存在。
它仅用来表示工作之间的先后顺序，无工作名称，既不消耗时间，也不消耗资源。
用虚箭线表示虚工作，其持续时间为0。
虚工作用实箭线表示时，需要标注持续时间为0。
理解虚工作的涵义，既不消耗时间也不消耗资源。
持续时间为0，仅用来表示逻辑关系连接和区分。
在时标网络图中虚箭线只有上下，没有左右方向（四）网络图的绘制在绘制网络图前，根据工作分解结构方法和项目管理的需要，将项目分解为网络计划的基本组成单元—工作(或工序)，并确定各工作的持续时间，确定网络计划中各项工作的先后顺序，工作间的逻辑关系分为工艺关系和组织关系，据此绘制网络计划图。
（五）双代号网络图绘制在时间坐标上，称为时标网络计划。
时标网络图中的工作全部按最早开始和最早完成时间绘制，称为早时标网络计划；网络图中的工作全部按最迟开始和最迟完成时间绘制，称为迟时标网络计划。
我们案例考试中经常驻出现早时标网络图。
时标网络计划中的实箭线表示工作，波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。
四、双带号网络图的计算（一）、基本概念的计算（六时标注法）网络图的计算十分重要。
想对网络图进行计算，首先要从它们的基本概念入手，通过分析基本概念就可以得出计算的原理和公式。
有的同志经常对基本概念一扫而过，直接去做网络计算题目，这样事倍功半。
所以我们要从基本概念入手进行分析。
以下是教材里关于六个基本时间参数的概念和计算，建议大家从基本概念出发理解计算过程。
案例考试中最难的题目可能是一个简单的网络图进行六时标注法的计算，但是常见的是给出网络图和持续时间，让你找关键线路和计算总时差，从而判断工期索赔是否成立。
对网络图的具体计算步骤请见教材。
我们这里不再具体计算。
1 、工作最早开始时间的计算。
最早开始时间是在各紧前工作全部完成后，本工作有可能开始的最早时刻。
工作i-j的最早开始时间用ESi-j表示。
工作最早开始时间应从网络计划的起点节点开始，顺着箭线方向依次计算。
计算步骤如下。
①以网络计划的起点节点为开始节点的工作的最早开始时间为零②其他工作的最早开始时间等于其紧前工作的最早开始时间加该紧前工作的持续时间所得之和的最大值③网络计划的计算工期是根据时间参数计算得到的工期，等于以网络计划的终点节点为完成节点的工作的最早开始时间加相应工作的持续时间所得之和的最大值2、工作最迟开始时间的计算。
最迟开始时间是在不影响整个任务按期完成的条件下，本工作最迟必须开始的时刻，工作i-j的最迟开始时间用LSi-j表示。
工作最迟开始时间应从网络计划的终点节点开始，逆着箭线方向依次计算。
计算步骤如下。
①以网络计划的终点节点为完成节点工作的最迟开始时间等于网络计划的计划工期减该工作的持续时间②其他工作的最迟开始时间等于其紧后工作最迟开始时间减本工作的持续时间所得之差的最小值，3、总时差的计算。
总时差是在不影响总工期的前提下，本工作可以利用的机动时间。
工作i-j的总时差用TFi-j表示。
工作总时差等于工作最迟开始时间减最早开始时间4 、自由时差的计算。
自由时差是在不影响其紧后工作最早开始的前提下，本工作可以利用的机动时间。
工作i-j的自由时差用FFi-j表示。
工作自由时差等于该工作的紧后工作的最早开始时间减本工作最早开始时间，再减本工作的持续时间所得之差的最小值。
工作的自由时差小于等于其总时差。
5 、工作最早完成时间和最迟完成时间的计算。
最早完成时间是在各紧前工作全部完成后，本工作有可能完成的最早时刻。
工作i-j的最早完成时间用EFi-j表示。
工作最早完成时间等于工作最早开始时间加本工作持续时间。
工作最迟完成时间等于工作最迟开始时间加本工作持续时间最迟完成时间。
是在不影响整个任务按期完成的条件下，本工作最迟必须完成的时刻。
工作i-j的最迟完成时间用LEi-j表示。
6、关键工作、关键节点和关键线路。
总时差最小的工作就是关键工作。
在计划工期Tp等于计算工期Tc时，总时差为0的工作就是关键工作。
关键工作两端的节点称为关键节点，关键节点具有如下规律。
①网络计划的起始节点和终点节点必为关键节点。
②以关键节点为完成节点的工作，当Tp=Tc时，其总时差和自由时差必然相等。
其他非关键工作的自由时差小于等于总时差。
由关键工作组成的线路，且当每相邻的两项关键工作之间的时间间隔为0时，该条线路即为关键线路。
篇三：双代号网络计划图计算方法口诀简述一、一般双代号网络图（没有时标）6个时间参数的计算方法（图上计算法） 6时间参数示意图：（左上）最早开始时间 | （右上）最迟开始时间 | 总时差（左下）最早完成时间 | （右下）最迟完成时间 | 自由时差计算步骤：1、先计算“最早开始时间”和“最早完成时间”（口诀：早开加持续）：计算方法：起始工作默认“0”为“最早开始时间”，然后从左向右累加工作持续时间，有多个紧前工作的取大值。
2、再计算“最迟开始时间”和“最迟完成时间”（口诀：迟完减持续）：计算方法：结束工作默认“总工期”为“最迟完成时间”，然后从右到左累减工作持续时间，有多个紧后工作取小值。
（一定要注意紧前工作和紧后工作的个数）3、计算自由时差（口诀：后工作早开减本工作早完）：计算方法：紧后工作左上（多个取小）-自己左下=自由时差。
4、计算总时差（口诀：迟开减早开或迟完减早完）：计算方法：右上-左上=右下-左下=总时差。
计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图（有时标，计算简便）双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作（虚工作没有持续时间，只表示工作之间的逻辑关系，即前一个工作完成后一个工作才能开始），以波形线表示该工作的自由时差。
（图中所有时标单位均表示相应的持续时间，另外虚线和波形线要区分）示例：双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。
如图中①→②→⑥→⑧2、时差计算（这里只说自由时差和总时差，其余4个时差参见前面的累加和累减）1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。
如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。
如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。
