AB罗克韦尔PLC模块1769-IG16接线图
ABPLC系统1756模块接线状态说明书
1、AI专题正负极必须正确，否则没有信号。
正极对正极，负极对负极。
1756-IF16下图为差动输入状态：上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX 某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC机柜问题）。
最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）2、AO专题AB的PLC板卡接线方式。
1756-OF4模拟量输出模块3、DI专题1756-IB32模块1、OK指示灯指示灯状态模板状态描述绿正常正常状态，可以支持多点传送。
绿闪烁异常模板通过了内部检测，但没有多点输入。
红异常需更换模板红闪烁异常上一次通讯超时2、I/O指示灯指示灯状态模板状态描述黄正常激活输入此模块为数字量输入模块，其特性如下图：看PLC模块显示是否有输入，查看24v电源是否送上。
然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。
4、DO专题24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v 就要量DO板子的公共24v进线是否有电。
查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。
如果没有，查看PX端子排电源端子是否正常。
1756-OB321756-OW16I1756-OW16I数字量输出模块左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。
5、RTD模块1756-IR6I铂电阻模块6、计数器模块1756-HSC 高速脉冲记数模块1756-HSC 模块应用下面状态知识LED 灯LED 灯显示 LED 灯颜色 指示灯意义 处理方法显示输入（A ，B ，Z ） 不亮输入端断开输入信号当前没有被使用 接线断开 如果你需要使用此输入信号，请查线黄色灯亮 输入信号正常显示输出（0，1，2，3） 不亮 输出端断开 输出信号当前没有被使用 如果你需要使用此输入信号，请查线黄色灯亮输出信号正常7、第三方通讯模块1756-MVI56MCM MODBUS 通讯模块1756-MVI56MCM 模块指示灯显示模块运行状态如下：LED灯显示颜色状态指示P1 绿色亮数据正通过配置/调试断口与远程终端传输不亮端口中没有数据传输P2 绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输P3 绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输APP 桔色亮模块工作正常不亮MVI56-MCM模块程序发现了它其中一个MODBUS通讯端口的通讯错误BP ACT 桔色亮此模块正在执行写操作不亮此模块正在执行读操作。
ABPLC系统1756模块接线状态说明
1、AI专题正负极必须正确，否则没有信号。
正极对正极，负极对负极。
1756-IF16下图为差动输入状态：上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX 某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC机柜问题）。
最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）2、AO专题AB的PLC板卡接线方式。
1756-OF4模拟量输出模块3、DI专题1756-IB32模块1、OK指示灯指示灯状态模板状态描述绿正常正常状态，可以支持多点传送。
绿闪烁异常模板通过了内部检测，但没有多点输入。
红异常需更换模板红闪烁异常上一次通讯超时2、I/O指示灯指示灯状态模板状态描述黄正常激活输入此模块为数字量输入模块，其特性如下图：看PLC模块显示是否有输入，查看24v电源是否送上。
然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。
4、DO专题24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v 就要量DO板子的公共24v进线是否有电。
查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。
如果没有，查看PX端子排电源端子是否正常。
1756-OB32 1756-OW16I1756-OW16I数字量输出模块左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。
5、RTD模块1756-IR6I铂电阻模块6、计数器模块1756-HSC高速脉冲记数模块1756-HSC模块应用下面状态知识LED灯7、第三方通讯模块1756-MVI56MCM MODBUS通讯模块1756-MVI56MCM模块指示灯显示模块运行状态如下：8、以太网通讯模块1756-ENBT 以太网模板ABPLC系统1756模块接线状态说明。
ABPLC系统1756模块接线状态说明书
1、AI专题正负极必须正确，否则没有信号。
正极对正极，负极对负极。
1756-IF16下图为差动输入状态：上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX 某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC机柜问题）。
最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）2、AO专题AB的PLC板卡接线方式。
1756-OF4模拟量输出模块3、DI专题1756-IB32模块1、OK指示灯指示灯状态模板状态描述绿正常正常状态，可以支持多点传送。
绿闪烁异常模板通过了内部检测，但没有多点输入。
红异常需更换模板红闪烁异常上一次通讯超时2、I/O指示灯指示灯状态模板状态描述黄正常激活输入此模块为数字量输入模块，其特性如下图：看PLC模块显示是否有输入，查看24v电源是否送上。
然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。
4、DO专题24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v 就要量DO板子的公共24v进线是否有电。
查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。
如果没有，查看PX端子排电源端子是否正常。
1756-OB32 1756-OW16I1756-OW16I数字量输出模块左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。
5、RTD模块1756-IR6I铂电阻模块6、计数器模块1756-HSC高速脉冲记数模块1756-HSC模块应用下面状态知识LED灯LED灯显示LED灯颜色指示灯意义处理方法显示输入（A，B，Z）不亮输入端断开输入信号当前没有被使用接线断开如果你需要使用此输入信号，请查线黄色灯亮输入信号正常显示输出（0，1，2，3）不亮输出端断开输出信号当前没有被使用如果你需要使用此输入信号，请查线黄色灯亮输出信号正常7、第三方通讯模块1756-MVI56MCM MODBUS通讯模块1756-MVI56MCM模块指示灯显示模块运行状态如下：LED灯显示颜色状态指示P1 绿色亮数据正通过配置/调试断口与远程终端传输不亮端口中没有数据传输P2 绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输P3 绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输APP 桔色亮模块工作正常不亮MVI56-MCM模块程序发现了它其中一个MODBUS通讯端口的通讯错误BP ACT 桔色亮此模块正在执行写操作不亮此模块正在执行读操作。
ABPLC系统1756模块接线状态说明学习资料
1、AI专题正负极必须正确，否则没有信号。
正极对正极，负极对负极。
1756-IF16下图为差动输入状态：上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX 某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC机柜问题）。
最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）2、AO专题AB的PLC板卡接线方式。
1756-OF4模拟量输出模块3、DI专题1756-IB32模块1、OK指示灯指示灯状态模板状态描述绿正常正常状态，可以支持多点传送。
绿闪烁异常模板通过了内部检测，但没有多点输入。
红异常需更换模板红闪烁异常上一次通讯超时2、I/O指示灯指示灯状态模板状态描述黄正常激活输入此模块为数字量输入模块，其特性如下图：看PLC模块显示是否有输入，查看24v电源是否送上。
然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。
4、DO专题24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v 就要量DO板子的公共24v进线是否有电。
查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。
如果没有，查看PX端子排电源端子是否正常。
1756-OB321756-OW16I1756-OW16I数字量输出模块左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。
5、RTD模块1756-IR6I铂电阻模块6、计数器模块1756-HSC高速脉冲记数模块1756-HSC模块应用下面状态知识LED灯7、第三方通讯模块1756-MVI56MCM MODBUS通讯模块1756-MVI56MCM模块指示灯显示模块运行状态如下：8、以太网通讯模块1756-ENBT 以太网模板精品文档精品文档。
ABPLC系统模块接线状态说明
1、A I专题
正负极必须正确，否则没有信号。
正极对正极，负极对负极。
1756-IF16下图为差动输入状态：
上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC机柜问题）。
最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）
2、AO专题
AB的PLC板卡接线方式。
1756-OF4模拟量输出模块
3、DI专题
1756-IB32模块
1、OK指示灯
2、I/O指示灯
此模块为数字量输入模块，其特性如下图：
看PLC模块显示是否有输入，查看24v电源是否送上。
然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。
4、DO专题
24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v就要量DO板子的公共24v进线是否有电。
查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。
如果没有，查看PX端子排电源端子是否正常。
1756-OB32
1756-OW16I
1756-OW16I数字量输出模块
左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。
5、RTD模块
1756-IR6I铂电阻模块
6、计数器模块
1756-HSC高速脉冲记数模块
1756-MVI56MCMMODBUS通讯模块
1756-ENBT以太网模板。

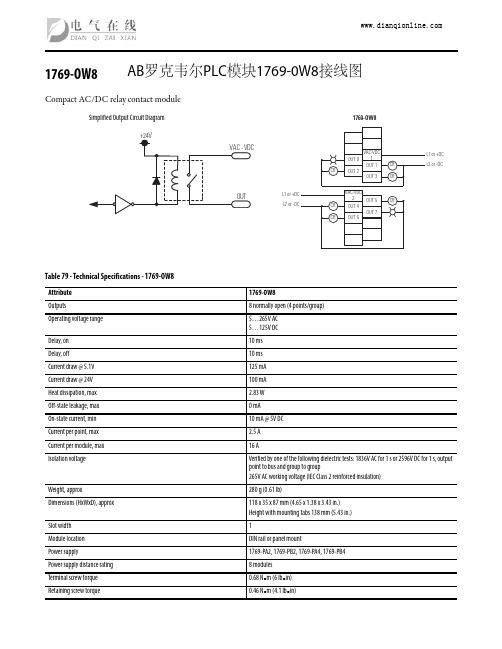

AB罗克韦尔PLC模块1769-0W8接线图
1769-OW8Compact AC/DC relay contact module
Table 79 - Technical Specifications - 1769-OW8Attribute1769-OW8Outputs 8 normally open (4 points/group)Operating voltage range 5…265V AC 5…125V DC
Delay, on10 ms Delay, off 10 ms Current draw @ 5.1V 125 mA Current draw @ 24V 100 mA Heat dissipation, max 2.83 WOff-state leakage, max 0 mAOn-state current, min10 mA @ 5V DCCurrent per point, max2.5 ACurrent per module, max16 AIsolation voltage Verified by one of the following dielectric tests: 1836V AC for 1 s or 2596V DC for 1 s, output point to bus and group to group265V AC working voltage (IEC Class 2 reinforced insulation)
Weight, approx280 g (0.61 lb)Dimensions (HxWxD), approx118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.)Height with mounting tabs 138 mm (5.43 in.)
Slot width 1Module location DIN rail or panel mountPower supply1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4Power supply distance rating8 modulesTerminal screw torque0.68 Nm (6 lbin) Retaining screw torque0.46 Nm (4.1 lbin)
ABPLC系统1756模块接线状态说明.pdf
1、AI专题正负极必须正确，否则没有信号。
正极对正极，负极对负极。
1756-IF16下图为差动输入状态：上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX 某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC机柜问题）。
最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）2、AO专题AB的PLC板卡接线方式。
1756-OF4模拟量输出模块3、DI专题1756-IB32模块1、OK指示灯指示灯状态模板状态描述绿正常正常状态，可以支持多点传送。
绿闪烁异常模板通过了内部检测，但没有多点输入。
红异常需更换模板红闪烁异常上一次通讯超时2、I/O指示灯指示灯状态模板状态描述黄正常激活输入此模块为数字量输入模块，其特性如下图：看PLC模块显示是否有输入，查看24v电源是否送上。
然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。
4、DO专题24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v 就要量DO板子的公共24v进线是否有电。
查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。
如果没有，查看PX端子排电源端子是否正常。
1756-OB321756-OW16I1756-OW16I数字量输出模块左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。
5、RTD模块1756-IR6I铂电阻模块6、计数器模块1756-HSC 高速脉冲记数模块1756-HSC 模块应用下面状态知识LED 灯LED 灯显示 LED 灯颜色 指示灯意义 处理方法显示输入（A ，B ，Z ） 不亮输入端断开 输入信号当前没有被使用 接线断开 如果你需要使用此输入信号，请查线黄色灯亮 输入信号正常显示输出（0，1，2，3） 不亮 输出端断开 输出信号当前没有被使用 如果你需要使用此输入信号，请查线黄色灯亮输出信号正常7、第三方通讯模块1756-MVI56MCM MODBUS 通讯模块1756-MVI56MCM 模块指示灯显示模块运行状态如下：LED灯显示颜色状态指示P1 绿色亮数据正通过配置/调试断口与远程终端传输不亮端口中没有数据传输P2 绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输P3 绿色亮数据正通过此断口与MODBUS网络传输不亮端口中没有数据传输APP 桔色亮模块工作正常不亮MVI56-MCM模块程序发现了它其中一个MODBUS通讯端口的通讯错误BP ACT 桔色亮此模块正在执行写操作不亮此模块正在执行读操作。
