电工电子 综合实验报告
题目：多功能数字计时器设计
姓名： 学号: 班级： 院系： 专业： 4
目录 1. 电路功能设计要求介绍 2. 电路原理简介 3. 单元电路设计 3.1 脉冲发生电路 3.2 计时电路 3.3 译码显示电路 3.4 清零电路 3.5 校分电路 3.6 仿电台报时电路 4.总电路图 5.电路调试和改进意见 6.实验中遇到的问题、出现原因及解决方法 7.实验体会 8.附录 8.1 元件清单 8.2 芯片引脚图和功能表 9.参考文献
1.电路功能设计要求 5
1、设计制作一个0分00秒～9分59秒的多功能计时器,设计要求如下： 1）设计一个脉冲发生电路，为计时器提供秒脉冲（1HZ），为报时电路提供驱动蜂鸣器的高低脉冲信号（1KHZ、2KHZ）； 2）设计计时电路：完成0分00秒～9分59秒的计时、译码、显示功能； 3）设计清零电路：具有开机自动清零功能，并且在任何时候，按动清零开关，可以对计时器进行手动清零。 4）设计校分电路：在任何时候，拨动校分开关，可进行快速校分。（校分隔秒） 5）设计报时电路：使数字计时器从9分53秒开始报时，每隔一秒发一声，共发三声低音，一声高音；即9分53秒、9分55秒、9分57秒发低音（频率1kHz），9分59秒发高音（频率2kHz）； 6）系统级联。将以上电路进行级联完成计时器的所有功能。 7）可以增加数字计时器附加功能：定时、动态显示等。 2. 电路原理简介
数字计时器由计时电路、译码显示电路、脉冲发生电路、校分电路、清零电路和报时电路这几部分组成。其原理框图如下：
3. 单元电路设计 3.1 脉冲发生电路 6
振荡器是数字钟的核心。采用石英晶体构成振荡器电路，产生稳定的高频脉冲信号，作为数字钟的时间基准，再经过分频器输出标准秒脉冲（1HZ）。 分频器的功能主要有两个：一是产生标准秒脉冲（1HZ）。二是提供功能扩展电路所需驱动脉冲信号（1KHZ、2KHZ）。 采用晶体的固有频率为32768HZ=215HZ。 CC4060、74LS74 电路图如下所示： Q14
Q5
Q4
2
3.2 计时电路 CC4518（分位、秒个位）、74LS161（秒十位）
“o”“0”“1”“0”3.3 译码显示电路 译码器 CC4511 显示器 共阴LED七段字型数码管 7
3.4 清零电路 3.5 校分电路 3.6 仿电台报时电路 8
4.总电路图 2Q4Q5Q14
5.电路调试和改进意见 先接显示电路，显示电路接完，接入电源，当三个数码管都能正常显示8的时候说明接入正确。然后接显示电路，接入显示电路后，在电路中加入外接脉冲，每个位数都能正常计数，秒个位和分个位分别从0到9，秒十位是接在16进制芯片上，应显示0到E，但A到 9
E数码管不能显示，只有当进位电路接入之后，成为6进制电路，能显示0到5的数字。下面接脉冲发生电路，电路接入之后，无需外加脉冲，电路能自动计数。再接清零电路，当清零电路启动时，电路能自动清零。再接校分电路，接入后能控制分个位从0到9。最后接报时电路，电路接入后，启动能在规定的时间点上报时。 6.实验中遇到的问题、出现原因及解决方法 当计时电路接完之后，接入电源和脉冲，电路不能正确计时。检查后发现芯片的使能端没有接完整，经过查功能表，将使能端接入电路之后，电路能正常工作。 7.实验体会 初次做这个实验，我和搭档手足无措，一点头绪也没有，但是在老师的提示下按照原理图依次安装了显示器，译码器及计数器，并认真考虑了布线问题，接好了线，面包板上初步具有了模型。有了好的开始接下来就很顺利了，我们把原理图和各个部件的功能表弄懂记住，每天都按步骤做完了当天的任务，遇到问题时及时向同学和老师求助，最终用了三天时间很顺当的完成了实验。 本次试验使我将学到的书本知识应用于实践，加深了我对知识的理解，培养了我的动手能力，学会了与搭档共同讨论解决遇到的问题，分享问题被解决、实验完成的喜悦！ 8.附录 8.1 元件清单 名称 型号 数量 二入与非门 74LS00 1个 D触发器 74LS74 1个 四入与门 74LS21 2个 或门 74LS32 1个 四位二进制计数器 74LS161 1个 BCD码计数器 CD4518 1个 分频器 CD4060 1个 译码器（驱动共阴） CD4511 3个 非门 74LS04 1个
电容 10pF 1个
20pF 1个
电阻 1K 1/8w 15个
10K 1/8w 1个
22M 1/8w 1个
晶振 32768Hz 1个 蜂鸣器 1个 数码管 共阴极（5V） 3个 直流稳压电源 WYS 0-30V/2A*2 1台 剥线钳 1个 尖嘴钳 1个 万用表 1个 导线 若干
8.2 芯片引脚图和功能表 1）四位二进制计数器74LS161 引脚图 10
U2741LS61
CrCPABCDS0GND
~LDS1QdQcQbQaQccVcc
功能表 输 入 输 出 CP Cr LD 1S 0S D C B A DQ
CQ BQ
AQ
CCQ
清零 X 0 X X X X X X X 0 0 0 0 0 送数 ↑ 1 0 X X d c b a d c b a 0-1 2）双四位同步BCD码加法计数器CD4518
引脚图
U3CD45181CP1EN1Qa1Qb1Qc1Qd1CrVss2CP2EN2Qa2Qb2Qc2Qd2CrVdd 功能表 输入 输出 Cr CP EN DQ CQ BQ AQ
清零 1 X X 0 0 0 0 计数 0 ↑ 1 BCD码加法计数 保持 0 X 0 保持 计数 0 0 ↓ BCD码加法计数 保持 0 1 X 保持 3）译码器CD4511 引脚图
U4CD4511
BC~LI~BILEDAVss
e1d1c1b1a1g1f1Vdd
功能表 输 入 输 出 LT BI
LE D C B A g f e d c b a 字符
测灯 0 X X X X X X 1 1 1 1 1 1 1 8 灭零 1 0 X 0 0 0 0 0 0 0 0 0 0 0 消隐 锁存 1 1 1 X X X X 显示LE=0→1时数据
译 1 1 0 0 0 0 0 0 1 1 1 1 1 1 0 1 1 0 0 0 0 1 0 0 0 1 1 1 0 1 1 1 0 0 0 1 0 1 0 1 0 0 1 1 2 1 1 0 0 0 1 1 1 0 0 1 1 1 1 3 11
码 1 1 0 0 1 0 0 1 1 0 1 1 1 0 4 1 1 0 0 1 0 1 1 1 0 1 1 0 1 5 1 1 0 0 1 1 0 1 1 1 1 1 0 0 6 1 1 0 0 1 1 1 0 0 0 1 1 1 1 7 1 1 0 1 0 0 0 1 1 1 1 1 1 1 8 1 1 0 1 0 0 1 1 1 0 1 1 1 1 9 4）与非门74LS00 引脚图
功能表
A B Y=非（AB） 0 0 1 0 1 1 1 0 1 1 1 0 5）与门74LS21 引脚图
功能表
A B Y=AB 0 0 0 0 1 0 1 0 0 1 1 1
6）非门74LS04 引脚图 12
功能表
A Y=非A 0 1 1 0
7）或门74LS32 引脚图
功能表
A B Y=A+B 0 0 0 0 1 1 1 0 1 1 1 1
9.参考文献 [1] 马鑫金编.电子技术实验指导书.南京：南京理工大学，2006年 [2] 蒋立平编著.数字电路.南京：南京理工大学翻印 [3] 李银华等编著.电子线路设计指导.北京：北京航空航天大学出版社，2005年 [4] 王建新，姜萍编著.电子线路实践教程.北京：科学出版社，2003年 [5] 王俊峰，安家文，吕宽州等编著.电工与电子技术实验教程，2006年
多功能电子时钟数字系统课程设计设计实验报告
多功能电子时钟数字系统课程设计设计实验报告数字系统课程设计设计实验报告———多功能电子时钟目录一、电子时钟的功能及工作介绍 01、本设计电子时钟具有的功能 02、本设计电子时钟工作介绍 0二、设计思路 0三、各模块具体介绍 (1)计数器模块： (1)控制模块： (3)四、仿真 (6)五、实验成果 (6)六、实验总结和感想 (6)1、实验错误排查和解决 (6)2、实验感想 (7)七、各模块代码 (8)1、计数器模块 (8)2、控制模块 (20)一、电子时钟的功能及工作介绍1、本设计电子时钟具有的功能1）具有显示时、分、秒的功能，能准确显示时间2）能够手动设置时间3）具有闹钟功能，可以设置闹钟的时间，然后再实际时间与设定时间相等是闹钟响，并有闹钟开关，可控制其是否响4）具有秒表功能，可以累计计时2、本设计电子时钟工作介绍此电子时钟开机后即会显示时间，其中后两位数码管显示秒，前两位数码管显示分，还可以通过拨盘开关S1来使得前两位数码管显示小时。
（开机后，按下按键1一次，会继续显示时间。
）此后，每按下按键1一次，会显示设置小时界面，按下按键1两次会显示设置分钟界面，按下按键1三次会显示闹钟设置小时界面，按下按键1四次会显示闹钟设置分钟界面，按下按键1五次会显示秒表界面。
而在每一个界面，按下按键2相应的位会开始跳动，在按下按键2时，跳动停止，此时按下按键3，即确认键，则会返回时间显示状态。
二、设计思路设计一个电子时钟，必然要用到计时器，而需要设置时间和闹钟，又需要控制器来控制系统所处的状态。
我们采用外部一个按键来切换系统的状态，用另一个按键来调整时间和启动秒表，再有一个按键来确认操作，并返回显示状态，继续等待命令。
在控制器中，需要接受外部信号，并给出信号给计时器，使其做出相应的动作。

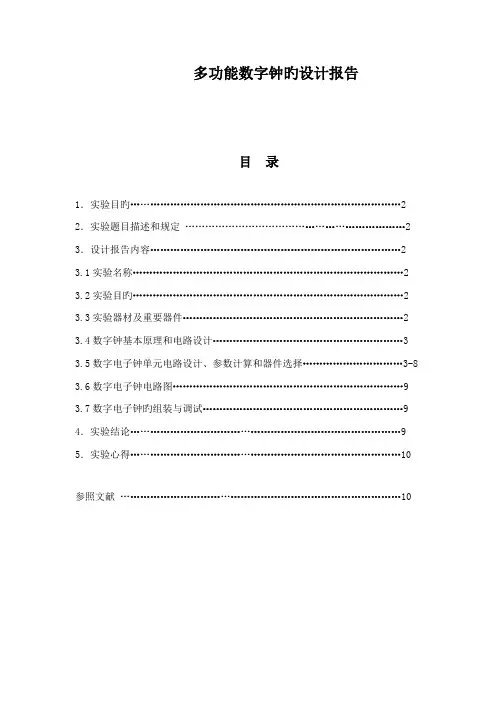

多功能数字钟的设计报告
