变压器试验计算公式汇总
—变压器试验计算版第一部分直流电阻的计算第二部分绝缘特性的计算第三部分工频外施耐压试验的计算!第四部分空载试验的计算第五部分负载试验与短路阻抗的计算第六部分零序阻抗的计算第七部分温升试验的计算/第八部分声级测定的计算第九部分计算案例$一、直流电阻的计算1.电阻（Ω）=电阻率（Ω/m）×长度（m）/截面积（mm2）2.电阻温度的换算铜 R T=R t×(235+T)/(235+t)铝 R T=R t×(225+T)/(225+t)R T：需要被换算到T℃的电阻值（Ω）R t：t℃下的测量电阻值（Ω）T ：温度，指绕组温度（℃））t ：温度，指测量时绕组的温度（℃）3.绕组相电阻与线电阻的换算R a=1/2（R ab+R ac-R bc）R b=1/2（R ab+R bc-R ac）R c=1/ 2（R bc+R ac-R ab）·D接，且a-y、b-z、c-xR a=（R ac-R p）-（R ab R bc）/（R ac-R p）R b=（R ab-R p）-（R ac R bc）/（R ab-R p）R c=（R bc-R p）-（R ab R ac）/（R bc-R p）R p=（R ab+ R bc + R ac）/2R ab=R a（R b+R c）/（R a+R b+R c）R L=2R p/3…R AB、R BC、R AC、R ab、R bc、R ac、：绕组线电阻值（Ω）R a、R b、R c、 R AN、R BN、R CN：绕组相电阻值（Ω）R p：三相电阻平均值（Ω）4.三相绕组不平衡率计算β=（R MAX-R min）/R（三相平均值）β：三相绕组电阻值的不平率（%）R MAX：测量电阻的最大值（Ω）R min：测量电阻的最小值（Ω）]5.测量直阻时所需的直流电流计算I Y =×K×i oI D =×K×i oK :系数，取3-10i o ：空载电流，A6.试品电感的计算L=ф/I=K×I×n×S/(l×I)=K×n×S×μ/lL：试品电感（H）<K：k=π×10-6 （H/m）S：铁心截面（cm2）l：铁心回路长度（m）μ：导磁系数n ：匝数7.测量直阻对所需充电稳定时间的计算T=L/RT : 充电时间常数（S）当I1=I O时，t≥5T时才能稳定'L : 试品测量绕组电感（L） I1 ：测量充电电流（A）R ：试品测量绕组电阻（R） I O ：试品空载电流（A）8.试品磁场强度的计算H=nI/lH ：磁场强度（A/m） I ：流经绕组的电流（A）n ：匝数 l ：铁心回路长度（m）二、绝缘特性的计算1.吸收比的计算-吸收比=R60s/R15S S:秒2.极化指数的计算极化指数=R10min/R1min min：分3.位移电流衰减时间的计算T d=RC×10-6T d :衰减时间（S）R ：绝缘电阻值，MΩC :变压器的几何电容值（PF）…4.吸收电流的估算I a（t）=BCUt-nI a（t）：吸收电流（A）B ：因数，与绝缘材料的性质、状态、温度有关C ：绝缘体的等效电容n ：常数，0＜n＜15.绝缘电阻值不同温度的换算R2=R1×(t1-t2)10：R2 : 温度为t2℃时的绝缘电阻值R1：温度为t1℃时的绝缘电阻值6.绝缘介质损耗的计算P=UIcosφ=ωCU2tanσP ：绝缘内部消耗的功率U ：施加于绝缘介质两端的电压C :绝缘介质的等效电容7.介质损耗不同温度下的换算@tanσ2=tanσ1×(t2-t1)/10tanσ2 ：温度为t2℃时的tanσ值tanσ1 ：温度为t1℃时的tanσ值三.工频外施耐压试验的计算1.同步发动机组未带电抗器不自激的计算X c＞X d+X2+X kX c ：折算到发电机端的负载容抗Xc=1/ωc (Ω)(C ：试品电容X d ：发电机的同步阻抗（Ω）X2 ：发电机的逆序阻抗（Ω）X k ：试验变压器的短路阻抗（Ω）2.同步发电机带电抗器不自激的计算X c＞（X d+X2）X L /（X d+X2+ X L） + X kX L ：并联补偿电抗器的感抗（Ω）3.试验变压器容升的计算!△U=I1/I N［e r cosφ1±e x sinφ1+1/2（e x cosφ1±e r sinφ1）2］△U ：电压变化%值I1 ：试验变压器低压侧电流（A）I N ：试验变压器低压侧额定电流（A）e r ：试验变压器短路阻抗的有功分量 e r=P kt/10S N （%）e x ：试验变压器短路阻抗的无功分量 e x=U xt2 - e r2 （平方根）cosφ1：电压与电流的功率因数，等同于变压器介损测量值tanφsinφ1 ：sinφ=1-tanφ（cosφ1）2 （平方根）4.>5.补偿电抗器容量选择的计算S C＜S X≤S G+S CS X ：补偿电抗器50HZ的容量（KVA）S C ：被试变压器在工频耐压时的试验容量，S C=U2ωcS G ：发电机容量（KVA）6.电容分压器分压比的计算K c=（C2+C1）/C1K c ：分压比&C1 ：高压臂电容（F）C2 ：低压臂电容（F）7.变压器漏抗的计算X S=(U H/I H)×U K%X S ：变压器漏抗（Ω）U H ：变压器额定电压（V）U H ：变压器额定电流（A）U K ：变压器短路阻抗（%）;四.空载试验的计算1.空载损耗的计算P o1=P o〃- P WV - P sP o1：空载损耗（W）P o〃：实测损耗（W）P WV ：仪表损耗（W）P s ：测量电缆损耗（W）2.空载电流的计算:I o=（I ao+I bo+I co）/3I rI o ：空载电流（%）I ao、I bo、I co ：三相实测空载电流（A）I r ：励磁绕组额定电流（A）3.空载损耗校正的计算P o =P o1［1+（U1- U r）/U1］P o ：校正后的空载损耗值（W）P o1 ：校正前的空载损耗值（W）)U1 ：平均值电压表测量值（V）U r：有效值电压表测量值（V）4.空载试验电源容量的计算S o=× K ×i o ×S nS o ：试验电源容量（KVA）K ：系数，1≤K≤10，基本取K≥5可满足波形要求。
i o ：试品空载电流百分数（%）S n ：试品额定容量（KVA）&5.单相空载损耗折算到三相空载损耗的计算P o=（W1+W2+W3）/2=P a+P b+P cP o ：三相空载损耗（W）W1、W2、W3 ：单相三次空载损耗值（W）P a、P b、P c ：a、b、c三相空载损耗值（W）6.单相空载电流折算到三相空载电流的计算励磁Y接:I o=（I ab+I bc+I ac）/3I r×100%励磁D接：I o=（2）×（I ab+I bc+I ac）/3I r ×100%，I o ：三相空载电流百分数（%）I ab+I bc+I ac ：单相空载电流值（A）I r ：励磁绕组额定电流（A）7.非额定电压下的空载试验损耗值校正到额定电压下损耗值的计算P o=P m（U n/U）kP o ：额定电压下的空载损耗（W）P m ：非额定电压下的空载损耗值（W）U n ：额定电压（V）?U ：试验电压（V）K ：指数，U ＜U n时，K取，冷轧硅钢片取 ;U＞U n时，K取。
8.非额定频率时空载电压的计算U f=U r(f/f r)U f :实际试验时的空载电压（V）U r :变压器额定电压（V）f :实际试验时电源的额定频率（Hz），f r :变压器实际运行时的额定频率（Hz）9.非额定频率时空载损耗的计算P o= P o1［P1（f r/f）+P2（f r/f）2］P o :变压器在实际运行时额定频率下的空载损耗（W）P o1 :变压器在试验频率下的空载损耗值（W）P1 :磁滞损耗与总的铁心损耗之比，取向硅钢片取P1= ，非取向硅钢片取P1= ，冷轧硅钢片为取向硅钢片P2 :涡流损耗与总的铁心损耗之比，取向硅钢片取P2= ，非取向硅钢片取P2=f r :变压器运行时的额定频率（Hz）#f :实际试验时的电源频率（Hz）10.非额定频率时空载电流的校正计算I or= P o1［P1（f2/f）+P2（f r/f）2］/U fI ox =(I o1)2-( P o1/U f)2 (平方根)I o = I or2+ I ox2 (平方根)U f :实际试验时的空载电压（V）I o1 :试验频率下实测的空载电流（A）I or :空载电流中的有功分量（A）【I ox :空载电流中的无功分量（A）I o :变压器实际运行时的空载电流（A）其它注解同911.临时绕组空载试验的计算（1）求绕组匝电压e tY接：e t=U N/D接：e t=U N/Ne t ：匝电压（V）|U N ：绕组额定线电压（V）N ：绕组匝数（2）求临时绕组匝数N1=U1/ e tN1 ：临时绕组匝数U1 ：发电机出口电压或其它电源电压（V）e t ：匝电压（V）（3）.求临时绕组下的空载电流—U2= N2×e tU2 ：临时绕组的空载电压（V）N2 ：临时绕组的匝数整数值e t ：匝电压（4）求临时绕组的空载电流单相，I o1=S r/（U2×I o）/100三相，I o1= S r/（3U2×I o）/100I o1 ：临时绕组的空载电流（A）:S r ：变压器额定容量（KVA）U2 ：历史绕组的空载电压（V）I o ：空载电流的百分值（%）12.空载损耗中铁损即磁化的计算P Fe=P h+P w=K n fB x+K wδ2f2B2P h ：磁滞损耗（W）P w ：涡流损耗（W）P Fe ：磁化损耗（W）-K n 、K w ：磁滞和涡流损耗系数δ：硅钢片厚度， mmX ：幂指数13.空载损耗中绝缘介质损耗的计算P c =U2ωc tanδP c ：绝缘介质损耗（W）U ：空载电压（V）C ：电容量（F）}tanδ：介损测量值14.空载损耗中绕组电阻损耗的计算P j=I o2R P j ：绕组电阻损耗（W） I o ：空载电流值（A） R ：绕组电阻值（Ω）15.涡流损耗中经典涡流损耗的计算P el=（4/3）×K f2×（γ/δ）×f2×B m2×t2P el ：单位涡流损耗（W）K f ：波形因数，正弦波时为/γ：硅钢片的电导率（s/m）δ：硅钢片的密度（kg/m3）f ：频率（Hz）B m ：硅钢片中的磁密幅值T ：硅钢片的厚度（mm）16.空载试验时功率因数的计算cosφ=100P o/i o/S ncosφ：功率因数`P o ：空载损耗（KW）i o ：空载电流百分数（%）S n ：变压器额定容量（KVA）五.负载试验与短路阻抗的计算1.绕组直流电阻损耗计算单相：∑I n2R t =I1n2R1t+I2n2R2t三相：∑I n2R t =I1n2R1t+I2n2R2t、Y接线：∑I n2R tY =1.5I n2RY接相：∑I n2R t线=3I n2RD接线：∑I n2R tD =1.5I n2RD接相：∑I n2R tD =I n2R∑I n2R t ：变压器直流电阻损耗（W）I n ：变压器额定电流（A）R ：绕组电阻值（Ω）2.测量损耗校正到额定电流下损耗的计算^P Kt=P Kt1×（I n/I1）2P Kt ：额定电流下的测量损耗值（W）P Kt1 ：试验电流下的测量损耗值（W）I n ：变压器的额定电流（A）I1 ：试验电流值（A）3.负载损耗校正到参考温度（75℃）下的计算P K75=∑I n2R t×k + P Ft/K =[ P Kt + （K2-1）∑I n2R t]/KP K75 ：75℃下的负载损耗值（W）—∑I n2R t ：试验温度下的电阻损耗值（W）P Ft ：试验温度下的放假损耗值（W）P Kt ：试验温度下的负载损耗测量值（W）K ：温度换算系数. K=（235+参考温度）/（235+试验温度）4.短路阻抗的计算（试验温度下）U kt=（U1×I n）/（U n×I1）×100% =U rt2+U xt2（的平方根）U kt ：试验温度下的短路阻抗（%）U1 ：试验电压（V）~U n ：额定电压（V）I1 ：试验电流值（A）I n ：额定电流值（A）U rt ：试验温度下短路阻抗的有功分量（%） U rt= P Kt/10S n[P Kt ：试验温度下的负载损耗值（KW），S n ：变压器额定容量（KVA）]U xt ：试验温度下短路阻抗的无功份量，（%）U xt =U Kt2-U rt2 （的平方根）5.试验温度下短路阻抗折算为电阻值的计算&Z= （U Kt/100）×（U n2/S n）Z ：试验温度下短路阻抗的电阻值（Ω）U Kt ：试验温度下的短路阻抗值（%）U n ：额定电压（KV）S n ：额定容量（KVA）6.非额定频率下的负载损耗校正带额定频率下的计算P k75f=P F75[×(f N/f)2 + ×(f N/f) + ∑I n2R75]P k75f ：变压器在实际运行时额定频率下的75℃负载损耗（W）}P F75 ：变压器在试验频率下的75℃附加损耗（W）， P F75= P k75 -∑I n2R75f N ：变压器在实际运行时额定频率（Hz）f ：试验电源频率（Hz）∑I n2R75 ：75℃下的直流电阻损耗（W）7.非额定频率下的短路阻抗校正到额定频率下的计算U k75f=（U kt×f/f n）2+（P kt/10S n）2 × [ K2-(f/f n)2] （的平方根）U k75f ：试验电源频率下的实测短路阻抗值（%）U kt ：试验电源频率下的实测短路阻抗值（%）》P kt ：额定电流下的损耗实测值（KW）S n ：变压器的额定容量（KVA）f ：试验电源频率（Hz）f n ：变压器实际运行时额定频率（Hz）K ：温度换算系数，K=[235+75(参考温度）]235+试验温度）8.短路阻抗校正到参考温度下（75℃）的计算U k75=U Kt2+（P Kt/10S n）2×（K2-1）（的平方根）U k75 ：参考温度75℃下的短路阻抗值（%）《U Kt ：试验温度下的短路阻抗值（%）P Kt ：试验温度下的负载损耗测量值（KW）S n ：变压器额定容量（KVA）K ：温度换算系数，K=（235+参考温度）/（235+试验温度）9.变压器负载试验时功率因数的计算cosφ=P Kt/（U kt×S n）× 100%cosφ：负载试验时的功率因数P Kt ：试验温度下的负载损耗测量值（KW）*U kt ：试验温度下的短路阻抗值（%）S n ：变压器额定容量（KVA）六.零序阻抗的计算1.带有D连接绕组的零序阻抗计算Z o=U/I/3Z o ：以每相欧姆数表示的零序阻抗（Ω/相）[I ：试验电流值（A）U ：试验电压值（V）七.温升试验的计算1.电源切断瞬间绕组电阻值的推算（作图法）（1）通过断电后迅速测得的各电阻值作坐标图（2）以测量时间按作横坐标，可取30s/格（3）以实际测得的电阻值作为纵坐标，上限与下限比实测值略宽裕些即可（4）将各实测电阻值标于坐标系内，构成一曲线·（5）以首测值的时间间隔作各相等的时间间隔，并标出各相隔时间间隔的电阻值于曲线内（6）各时间间隔的电阻值差值作反向纵坐标，各点相连可构成一反向斜直线（7）以首个时间间隔的电阻值与纵坐标作垂直直线交于反向斜直线，以纵坐标的交点为圆心，反向斜直线于纵坐标的垂直距离为半径，再切于纵坐标的交点即为断电瞬间电阻值2.油顶层温升的计算油顶层温升=（试验结束前的最后一个油顶层温度-试验结束前的最后一个x环境温度）×（规定施加的总损耗/实际施加的损耗）x=，用于配电变压器（自然冷却，容量小于或等于2500KVA）x=，用于ON冷却且容量大于2500KVA变压器x=1 ，用于ON或OF冷却方式的变压器—3.油箱壁的计算试验结束前最后-时间段内取正对于套管下方的箱壁（箱盖以下0.1m处）取4个点油箱壁温升=（各点测得的温度值-试验结束前的最后一个环境温度）×x（规定施加的总损耗/实际施加的损耗）x值取同24.散热器温差的计算分别取测量高压电阻值和低压电阻前的最后一个进口油温与出口油温。
变压器计算公式
变压器计算公式变压器是一种电力设备，它的主要作用是将电压转换为更高或更低的电压。
它也可以改变电流的大小和方向。
变压器的计算公式代表了电力系统中变压器性能的参数，它是实现恒定电压转换和改善电力系统可靠性的基础。
1.压器电压转换比计算公式变压器电压转换比称为变压器的转换比。
它是由设计时指定的输入电压（短名为Vi）除以输出电压（Vo）所得到的商数，即：转换比 (K) = Vi / Vo2.压器电阻比计算公式变压器的电阻比是由主报纸（R1）、辅报纸（R2）的比值所得的，即：电阻比 (Kr) = R1 / R23.压器线圈比计算公式变压器的线圈比（Ks）是由主报纸（N1）、辅报纸（N2）的比值所得，即：线比 (Ks) = N1 / N24.压器因数计算公式变压器因数是对变压器输出功率与输入功率之间的比值，其表达式为：转换因数 (TF) = Po / Pi其中，Po是变压器输出功率，Pi是变压器输入功率。
5.压器功率因数计算公式变压器的功率因数的计算公式是由变压器的有功功率（P）与视在功率（S）之间的比值，其表达式为：功率因数 = P / S变压器的功率因数越高，表明该变压器在传输电力时，损耗越低。
6.压器磁铁通路比计算公式变压器的磁铁通路比（KT）是由磁铁的面积（A）、电感（L）的比值所得，其表达式为：磁铁通路比（KT） = A / L磁铁通路比越大，表明变压器的电感越小，因而提高了设备的效率。
以上就是变压器计算公式的介绍，变压器的性能参数除了上述参数之外，还包括容量、效率、损耗等，变压器性能参数的正确计算，是保证变压器正常工作以及提高变压器效率的关键。
变压器的计算公式还包括回路阻抗公式、变压器负载能力公式、变压器耐热能力计算公式等，这些计算公式可以帮助我们更好地掌握变压器的性能参数。
从而正确选择变压器，以满足变压器的使用要求。
环形变压器初级计算公式
环形变压器初级计算公式环形变压器是一种常见的电力设备，广泛应用于各种领域，如发电厂、变电站、工厂、建筑等。
环形变压器有着复杂的结构和工作原理，其设计和计算需要考虑多个因素，包括变压器的额定功率、电压比、短路阻抗、冷却方式等。
在进行环形变压器初级计算时，需要通过一些公式和参考内容来进行计算和判断。
一、环形变压器初级计算公式1. 变压器额定容量计算公式环形变压器的额定容量是指变压器的额定功率。
额定容量的计算公式如下：额定容量（KVA）= 三相电流（A）×系统电压（V）×根号32. 变压器二次电流计算公式变压器二次电流可根据变压器额定容量和变压器的额定电压比计算得出。
二次电流（A）= 额定容量（KVA）/ （二次电压（V）×根号3）3. 变压器短路阻抗计算公式变压器短路阻抗是指在变压器二次侧额定电流时，变压器二次侧电压下的电阻和电抗分量。
短路阻抗是变压器稳定运行和保护的重要参数。
短路阻抗的计算公式如下：短路阻抗（Z）= 线电压（V） / 短路电流（kA）二、环形变压器相关参考内容1. 变压器设计手册变压器设计手册包含了变压器的设计、制造、选型、运行和维护等方面的内容。
在进行环形变压器初级计算时，可以参考变压器设计手册来了解环形变压器的相关知识和计算方法。
2. 电力系统分析书籍电力系统分析是对电力系统进行稳态和暂态分析的一门学科，也是环形变压器初级计算的基础。
通过阅读电力系统分析方面的书籍，可以了解电力系统分析的原理和方法，对环形变压器的计算有所帮助。
3. 电力系统标准国家和行业制定了一系列电力系统标准，其中包括环形变压器的相关标准。
这些标准规定了环形变压器的设计、制造、检验、试验和运行等方面的要求，对于进行环形变压器初级计算时可以作为参考依据。
4. 相关网站和论坛在互联网上，有许多与环形变压器设计和计算相关的网站和论坛。
在这些网站和论坛上，经验丰富的工程师和技术人员会分享他们的经验和知识，提供一些实际应用的案例和技巧，对于进行环形变压器初级计算时可以寻找到一些实用的参考内容。
变压器的主要计算公式
变压器的主要计算公式变压器是一种用于改变交流电压的电气设备，其工作原理基于电磁感应。
变压器的主要计算公式有关于变压器的变比、电流、电压和功率的公式。
下面将详细介绍这些公式。
1.变压器变比公式：变压器的变比是指输入电压和输出电压的比值，用符号"k"表示。
变压器变比公式可以表示为：k=Ns/Np其中，k为变比，Ns为二次线圈（副线圈）匝数，Np为一次线圈（主线圈）匝数。
变比k决定了输入电压与输出电压之间的比例关系。
2.变压器电流变比公式：变压器的电流变比与变压器的线圈匝数比有关。
电流变比公式可以表示为：k=Ip/Is=Ns/Np其中，Ip为一次线圈的电流，Is为二次线圈的电流。
变比k决定了输入电流与输出电流之间的比例关系。
3.变压器电压变比公式：变压器的电压变比与变压器的线圈匝数比有关。
电压变比公式可以表示为：k=Vp/Vs=Np/Ns其中，Vp为一次线圈的电压，Vs为二次线圈的电压。
变比k决定了输入电压与输出电压之间的比例关系。
4.变压器的功率计算公式：变压器的功率计算公式是根据功率守恒原理推导出来的。
对于理想变压器，输入功率等于输出功率。
功率计算公式如下：Vin * Iin = Vout * Iout其中，Vin为输入电压，Iin为输入电流，Vout为输出电压，Iout为输出电流。
5.变压器的效率计算公式：变压器的效率是指输出功率与输入功率的比值。
效率计算公式如下：Efficiency = (Pout / Pin) * 100%其中，Efficiency为效率，Pout为输出功率，Pin为输入功率。
这些是变压器的主要计算公式。
使用这些公式，我们可以根据给定的数据来计算变压器的变比、电流、电压和功率等参数。
同时，还可以通过这些公式来设计和选择合适的变压器，以满足特定的电气需求。

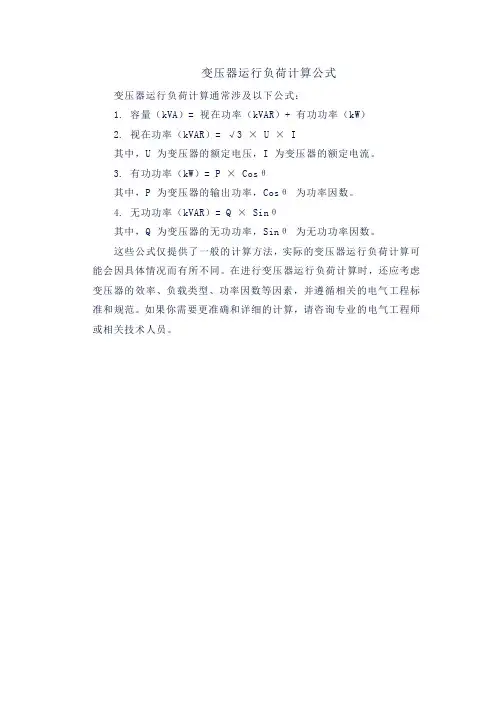

变压器运行负荷计算公式
变压器运行负荷计算公式
变压器运行负荷计算通常涉及以下公式：
1. 容量（kVA）= 视在功率（kVAR）+ 有功功率（kW）
2. 视在功率（kVAR）= √3 × U × I
其中，U 为变压器的额定电压，I 为变压器的额定电流。
3. 有功功率（kW）= P × Cosθ
其中，P 为变压器的输出功率，Cosθ为功率因数。
4. 无功功率（kVAR）= Q × Sinθ
其中，Q 为变压器的无功功率，Sinθ为无功功率因数。
这些公式仅提供了一般的计算方法，实际的变压器运行负荷计算可能会因具体情况而有所不同。
在进行变压器运行负荷计算时，还应考虑变压器的效率、负载类型、功率因数等因素，并遵循相关的电气工程标准和规范。
如果你需要更准确和详细的计算，请咨询专业的电气工程师或相关技术人员。
变压器计算公式
变压器计算公式变压器是现代电力系统中的重要部分，能有效地调节和调整电压。
变压器通过计算其容量、负载等参数来满足不同的应用需求，从而使变压器具有了强大的调节能力和优良的安全性能。
变压器的计算需要根据不同的应用场合选择不同的公式，其中常用的有变压器的容量、损耗和环境温度的计算公式。
1、变压器容量的计算公式变压器容量的计算公式可以分为普通变压器和可控变压器，其中普通变压器的容量计算公式为：KVA = ( V_1 * I_1 + V_2 * I_2 )/ 1000其中KVA表示变压器容量，V_1表示高压侧电压，I_1表示高压侧电流，V_2表示低压侧电压，I_2表示低压侧电流。
可控变压器的容量计算公式为：KVA = ( V_1 * I_1 + V_2 * I_2 )/ 1000 * cosΦ其中cosΦ表示满负荷时的功率因数，可通过唐洁斯计算公式计算得出：cosΦ = ( P_1 + P_2 )/ (P_1 * P_2)其中P_1表示高压侧电流，P_2表示低压侧电流2、变压器损耗的计算公式变压器在正常工作条件下，无论是变压还是调压，都会发生损耗，因此变压器损耗的计算公式是：P_Loss = P_1 + P_2其中P_1表示高压侧电流，P_2表示低压侧电流。
3、变压器环境温度的计算公式变压器容量和损耗会随着温度的变化而变化，因此对于变压器的设计和使用，都必须注意变压器的环境温度。
变压器环境温度的计算公式为：T_Env = T_Air + ( P_Loss * R_Loss )/ ( U_Loss * K_Loss ) 其中T_Env表示变压器环境温度，T_Air表示环境空气温度，P_Loss表示变压器损耗，R_Loss表示变压器损耗系数，U_Loss表示变压器损耗散热系数，K_Loss表示变压器损耗散热常数。
总结变压器的参数计算是现代电力系统的重要工作，其中变压器的容量、损耗和环境温度计算公式能够更好地计算出适合不同应用场合的变压器的参数，为现代电力系统的运行提供更安全的保障。
变压器变比测试计算公式
变压器变比测试计算公式变压器是电力系统中常用的电气设备，用于改变交流电压的大小。
在实际应用中，需要对变压器的变比进行测试，以确保其性能和安全可靠性。
变比测试是指测试变压器的输入和输出端的电压比值，从而得到变压器的变比。
变比测试计算公式是用来计算变压器变比的重要工具，本文将介绍变压器变比测试计算公式的原理和应用。
1. 变压器变比测试原理。
变压器变比测试是通过测量变压器的输入和输出端的电压值，从而得到变压器的变比。
变压器的变比是指变压器的输入端电压与输出端电压的比值，通常用符号“K”表示。
变比测试的原理是根据变压器的输入和输出端的电压值，利用变比测试计算公式计算得到变压器的变比。
2. 变压器变比测试计算公式。
变压器的变比测试计算公式是根据变压器的输入端和输出端的电压值，以及变压器的变比关系进行推导得到的。
变压器的变比测试计算公式如下：K = V1 / V2。
其中，K为变压器的变比，V1为变压器的输入端电压，V2为变压器的输出端电压。
3. 变压器变比测试计算公式的应用。
变压器变比测试计算公式的应用主要是用于计算变压器的变比。
在进行变压器的变比测试时，首先需要测量变压器的输入端和输出端的电压值，然后利用变压器的变比测试计算公式进行计算，得到变压器的变比。
通过变比测试计算公式的应用，可以快速准确地得到变压器的变比，为变压器的性能和安全可靠性提供重要的参考数据。
4. 变压器变比测试计算公式的注意事项。
在进行变压器的变比测试时，需要注意以下几点：(1) 测量精度，测量变压器输入端和输出端的电压值时，需要使用精准的电压测量仪器，以确保测量结果的准确性。
(2) 线路连接，在进行变比测试时，需要正确连接变压器的输入端和输出端，以确保测量结果的准确性。
(3) 安全防护，在进行变比测试时，需要遵守相关的安全操作规程，确保测试过程安全可靠。
(4) 数据记录，在进行变比测试时，需要及时记录测量结果，以便后续的数据分析和处理。
变压器公式
变压器公式
变压器是一种用于改变电压的电气设备，其主要原理是通过磁通联系，将输入端较高电压通过磁耦合变换成输出端较低的电压。
下面介绍变压器的公式：
1.变压器负荷容量Φ：Φ=N2*Imax/N1
2.变压器电压比：K=V2/V1
3.变压器功率：P=V1*I1=V2*I2=N1*I1*K*cos（θ1-θ2）
4.变压器电流比：K=I2/I1
5.电流均匀度系数：Pn=（Imax-Imin）/Imax
6.功率因数：PF=cosθ
7.变压器定子绕组抽头数：N1=U1/E（定子绕组均值电压）
8.变压器转子绕组抽头数：N2=U2/E（转子绕组均值电压）
9.变压器铁心磁通：Φ=NI/l（变压器绕组抽头数×磁感应强度）
10.变压器失谐角：θ=ArcTan（X2/R2）-ArcTan（X1/R1）
变压器的公式给出了电工们变压器的工作原理，变压器的负荷容量、变压器电压比、变压器功率、电流比、电流均匀度系数、功率因数、变压器定子绕组抽头数、变压器转子绕组抽头数、变压器铁心磁通以及变压器失谐角等均有关联。
电工们根据不同工况，需要计算各种指标，以确定变压器的选型，为定子绕组的发热量和
失谐角的变化提供参考。
变压器参数计算公式
变压器参数计算公式
一、电压变比公式
电压变比（Vr）=输出电压（vo）/输入电压（vi）
二、有效电压系数公式
有效电压系数（Cv）=输出有效电压（Evo）/输入有效电压（Ev1）三、变压器功率系数公式
变压器功率系数（Cp）=输出功率（Pou）/输入功率（Pi）
四、电流变比公式
电流变比（Ir）=输出电流（Io）/输入电流（Ii）
五、有效电流系数公式
有效电流系数（Gi）=输出有效电流（Eio）/输入有效电流（Eii）六、变压器损耗因数公式
变压器损耗因数（α）=负载电流（Ia）*输出电压（Vo）/全部负载电流（Ia+Ib）*输出电压（Vo）*输入电压（Vi）
α=Ia*Vo/（Ia+Ib）*Vo*Vi
七、变压器损耗系数公式
变压器损耗系数（Gp）=α*Cp
八、变压器噪音系数公式
变压器噪音系数（Gn）=有效功率（Ep）/全部功率（Pt）
九、变压器厚度公式
变压器厚度（t）=负载电流（Ia）*负载电压（V）/绝缘变压器穿孔面积（S）
十、变压器温升系数公式
变压器温升系数（K）=Cv-1/Cp-1+Gp
十一、变压器损耗系数公式
变压器损耗系数（E）=Gp*Cp-1+Gn*Vr2+K*Vr2
十二、变压器温度差公式。
变压器计算公式
变压器计算公式变压器是一种将交流电能从一个电路传递到另一个电路的电气设备。
而开关电源是一种以开关器件（如晶体管、二极管）为控制元件，进行频繁的开关操作来调节输入电源的电压、电流和功率的电源。
本文将介绍变压器和开关电源的相关计算公式。
1.变压器计算公式：变压器的计算公式主要包括变压器的变比计算、输入/输出电压和电流的关系、功率的计算以及绕组的电阻和电容的计算等。
（1）变比计算：变压器的变比一般用一个转向比或变比来表示，即：\(\frac{{N_1}}{{N_2}} = \frac{{V_1}}{{V_2}} =\frac{{I_2}}{{I_1}}\)其中，\(N_1\)、\(N_2\)分别表示一次侧和二次侧的匝数；\(V_1\)、\(V_2\)分别表示一次侧和二次侧的电压；\(I_1\)、\(I_2\)分别表示一次侧和二次侧的电流。
（2）输入/输出电压和电流的关系：\(V_1 \cdot I_1 = V_2 \cdot I_2\)即一次侧的输入功率等于二次侧的输出功率。
（3）功率的计算：变压器的功率可以通过输入/输出电压和电流的关系来计算，即：\(P_1 = V_1 \cdot I_1\)\(P_2 = V_2 \cdot I_2\)其中，\(P_1\)、\(P_2\)分别表示一次侧和二次侧的功率。
（4）绕组的电阻和电容的计算：绕组的电阻可以通过测量绕组长度、截面积和材料的导电率来计算。
绕组的电容可以通过绕组的长度、半径和材料的介电常量来计算。
2.开关电源计算公式：开关电源的计算公式包括输入电压和电流的计算、开关元件的计算和功率因数的计算等。
（1）输入电压和电流的计算：开关电源的输入电压可以通过公式计算，即：\(V_{in} = \frac{{V_{out}}}{{D}}\)其中，\(V_{in}\) 表示输入电压，\(V_{out}\) 表示输出电压，\(D\) 表示占空比。
输入电流可以通过输入功率和输入电压之间的关系来计算，即：\(I_{in} = \frac{{P_{in}}}{{V_{in}}}\)其中，\(I_{in}\) 表示输入电流，\(P_{in}\) 表示输入功率。
不用到处问别人了，关于变压器的相关计算公式，都在这里！收藏好
不用到处问别人了，关于变压器的相关计算公式，都在这里！收藏好（1）变压器容量计算P=√3×U×I×COS￠在你的问题中，６３０ＫＶＡ变压器一次侧：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ(你看变压器铭牌验证)二次侧：Ｉ＝６３００００÷３８０÷１．７３２÷COS￠≈１０６４Ａ（COS￠按０．９计算）二次侧：Ｉ＝６３００００÷40０÷１．７３２÷COS￠≈1010.39Ａ（COS￠按０．９计算）那么，二次侧也就是低压侧的可容纳负载为１000多一点，按一般推算，大约可以带动５００ＫＷ的负载！由上面的计算可以看出，６３０的变压器可以带５００ＫＷ的负载．就是说：变压器容量×８０％得出的数字，就是它较为理想的负载量！（2）一次侧额定电流Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ二次侧额定电流：Ｉ＝６３００００÷40０÷１．７３２=909Ａ最大输出功率P=630*0.95=599KW（COS￠按０．９5）最大输出功率P=630*0.9=567KW（COS￠按０．９（3）变压器的额定容量① 变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；② 这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；③ 变压器额定运行时，变压器的输出视在功率等于额定容量；④ 变压器额定运行时，变压器的输入视在功率大于额定容量；⑤ 由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的；⑥ 所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的（使用条件满足时）；⑦ 有人认为变压器有损耗，必须在额定容量90%以下运行是错误的！⑧ 变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的：（4）在功率因数等于一时１ＫＶＡ就是１ＫＷ．所以６３０ＫＶＡ的变压器在功率因数等于１时可以带６３０ＫＷ的负荷．功率如小于１，就乘以这个数值，是用变压器的额定容量乘以功率因数，所得的数值就是可以带的ＫＷ数．如何计算变压器容量_变压器容量计算公式-变压器的功率变压器的功率是决定于负载的，既：P2=U2II2I+U2III2II+......+U2nI2In(VA)P1=P2/η(VA)式中:P2变压器次级功率计算值。
