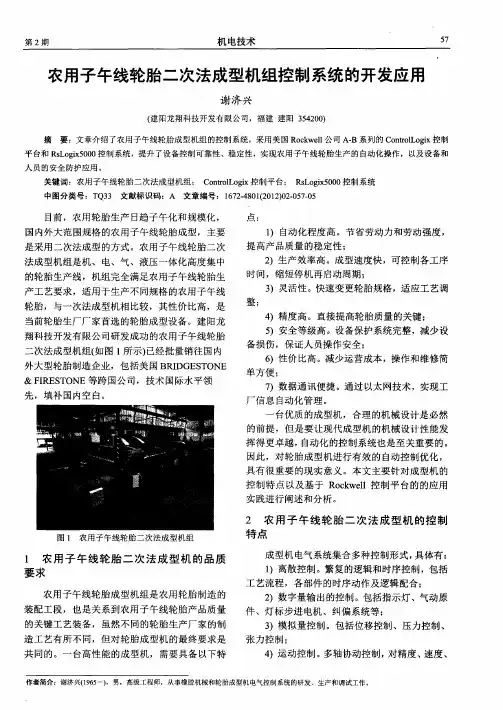

农用子午线轮胎二次法成型机组控制系统的开发应用
整：
轮胎 ，与 一次 法成 型机相 比较 ，其 性价 比高 ，是 当前 轮胎生 厂 厂家首选 的轮 胎 成型 设备 。建 阳龙
翔科 技开 发有 限公 司研发 成功 的农 用子午 线轮 胎 二次 法成 型机 组（ 图 １所示１ 如 已经 批量 销往 国内 外大 型轮胎 制造 企业 ，包括 美 国 Ｂ Ｉ Ｅ Ｔ ＮＥ Ｒ ＤＧ Ｓ Ｏ ＆Ｆ Ｒ Ｓ Ｏ Ｉ Ｅ Ｔ ＮＥ等 跨 国公司 ，技术 国际水平 领 先 ，填补 国 内空 白。
１ ）离散 控 制 。繁 复 的逻 辑和 时序 控制 ，包括 工艺流 程 ，各部 件 的时序动 作及逻 辑 配合 ； ２ ）数 字量输 出的控制 。包括 指示 灯 、气动 原
件 、灯 标步进 电机 、纠 偏系 统等 ；
的关 键工 艺装 备 ，虽然 不 同的轮 胎生 产厂 家 的制 造 工 艺有所 不 同 ，但 对 轮胎 成型 机 的最终 要求 是 共 同的 。一 台高性 能 的成型机 ，需要 具备 以下特
４ ）精度 高 。直 接提 高轮胎 质 量 的关 键 ；
５ ）安全 等级 高 。设备保 护系 统完整 ，减 少设 备损 伤 ，保证人 员操 作安 全 ；
６ ）性价 比高 。减少 运营成 本 ，操作 和维修 简 单方便 ；
７ ）数据通 讯便 捷 。通过 以太 网技术 ，实现 工 厂信 息 自动化 管理 。
Ｄｅ ｉ Ｎｅ、ＤＨ 、Ｃ ｎｒｌ ｔ Ｅ ｈｒ ｔＰ网络 ｖｃ ｔ ｅ ＋ ｏ ｔ Ｎｅ 和 ｔｅＮｅ Ｉ ｏ ／
Ｄ Ｏ、ＡＩ 、ＡＯ、Ｓ Ｉ ，性 价 比要 求 高； Ｓ等 ９ ）功 能完善 的人机 界面 。包 括报 警 、配 方 、
硅橡胶挤出成型工艺排难解疑攻略
硅橡胶挤出成型工艺排难解疑攻略
挤出成型工艺：挤出成型是一种连续成型工艺，如管件、电线电缆的绝缘套等。
硅胶挤出机通常需要水冷和螺杆挤出输送装置，建议使用高硬度、高耐磨的钢材来减少磨损，如氮化钢4010。
一般螺杆的压缩比为2:1到4:1，长径比为8:1到12:1。
40到150目的不锈钢滤网可帮助去除杂质、增加背压、减少气泡和提供更好的尺寸控制。
挤出成型硫化：挤出成型工艺一般通过热空气、蒸汽或液体媒介硫化。
热空气硫化一般采用热烘道，烘道温度300-650℃，硫化时间3-12秒。
硫化剂推荐为双二四或加成性硫化剂，两者均可提供快速硫化性能并不产生气泡。
蒸汽硫化通常用于电线电缆的加工工艺中。
蒸汽箱的直径为100-150mm，长30-50m，蒸汽压力为3.5-15bar。
液体介质硫化，通常使挤出的硅胶浸入熔化的液体中（盐类或铅），需使用双二四来避免气泡。
二次硫化：二次硫化工艺的目的是将硅胶中低挥发物和过氧化物硫化剂在硫化过程中产生的副产物去除。
二次硫化能使产品的尺寸更稳定，并且提高耐温能力。
对于用过氧化物为硫化剂的生产工艺，推荐使用二次硫化把其产生的酸性副产物去除，特别是在最终应用环境温度较高时更为重要。
电加热和高温气体加热的烘箱均能成功的用在二次硫化工艺中。
对于每100KG硅胶制品，烘箱中的空气流量建议至少保持100L /分钟。
二次硫化过程中，尽量增加制品的暴露面积，并建议烘箱设定温度至少比实际使用温度高10℃左右。
对于厚度超过2mm的制品来说，建议使用逐步升高温度的方法来减少制品表面气泡问题。

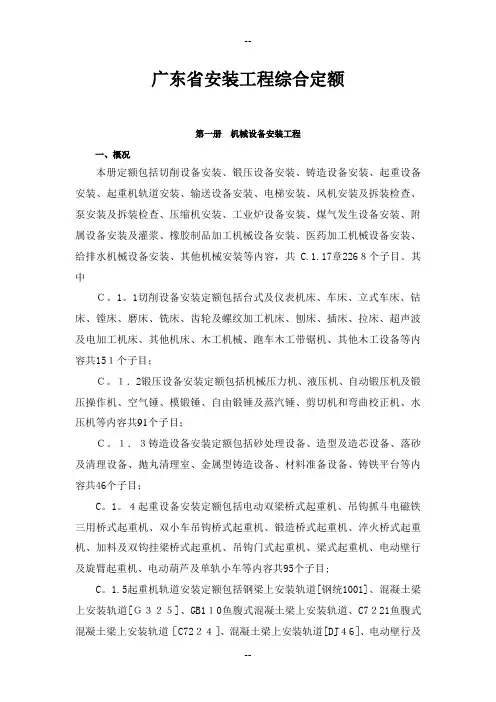

广东省安装工程综合定额
广东省安装工程综合定额第一册机械设备安装工程一、概况本册定额包括切削设备安装、锻压设备安装、铸造设备安装、起重设备安装、起重机轨道安装、输送设备安装、电梯安装、风机安装及拆装检查、泵安装及拆装检查、压缩机安装、工业炉设备安装、煤气发生设备安装、附属设备安装及灌浆、橡胶制品加工机械设备安装、医药加工机械设备安装、给排水机械设备安装、其他机械安装等内容，共 C.1.17章226８个子目。
其中Ｃ。
1。
1切削设备安装定额包括台式及仪表机床、车床、立式车床、钻床、镗床、磨床、铣床、齿轮及螺纹加工机床、刨床、插床、拉床、超声波及电加工机床、其他机床、木工机械、跑车木工带锯机、其他木工设备等内容共15１个子目；Ｃ。
１．2锻压设备安装定额包括机械压力机、液压机、自动锻压机及锻压操作机、空气锤、模锻锤、自由锻锤及蒸汽锤、剪切机和弯曲校正机、水压机等内容共91个子目；Ｃ。
１．３铸造设备安装定额包括砂处理设备、造型及造芯设备、落砂及清理设备、抛丸清理室、金属型铸造设备、材料准备设备、铸铁平台等内容共46个子目；C。
1。
４起重设备安装定额包括电动双梁桥式起重机、吊钩抓斗电磁铁三用桥式起重机、双小车吊钩桥式起重机、锻造桥式起重机、淬火桥式起重机、加料及双钩挂梁桥式起重机、吊钩门式起重机、梁式起重机、电动壁行及旋臂起重机、电动葫芦及单轨小车等内容共95个子目;C。
1.5起重机轨道安装定额包括钢梁上安装轨道[钢统1001]、混凝土梁上安装轨道[Ｇ３２５]、GB1１0鱼腹式混凝土梁上安装轨道、C7２21鱼腹式混凝土梁上安装轨道［C72２４］、混凝土梁上安装轨道[DJ４6］、电动壁行及悬臂起重机轨道安装、地平面上安装轨道、电动葫芦及单轨小车工字钢轨道安装、悬挂工字钢轨道及“8"字型轨道安装、车挡制作与安装等内容共93个子目；C.1．6输送设备安装定额包括斗式提升机、刮板输送机、板式（裙式）输送机、螺旋输送机、悬挂输送机、固定式胶带输送机、卸矿车及皮带秤等内容共95个子目;C。
2子午胎生产关键设备之压延机
• 在实际设计制造中，通常采用圆弧的一
部分或椭圆的一部分或抛物线的一部分
作辊筒中高度的补偿曲线来近似地补偿。
3 辊筒的挠度补偿
• 理论上根据材料力学可以求得辊筒在工作负荷作用下的实际挠度方程
为:
其中：P--辊筒横压力；E--辊筒材料的弹性模数； J--辊筒断面惯性矩 L--辊筒工作表面长度； a--轴承压力作用点到轴肩距离；x--从轴 肩开始发起的任一距离
纤维帘布压延生产线
1 概述
1.4 工作原理
• 相对回转---两个相邻的辊筒在有速比或等速情况下相对回转； • 胶料在摩擦力作用下被拉入辊隙中； • 由于辊隙截面的逐渐减少，使胶料
受到强烈的挤压与剪切，完成延展 成型（压片）；或把胶料挤压在钢 丝帘布上（双面贴胶）；胶胚表面 压花（压型）；多层胶片的贴合等。
• 不管是那一种加工曲线都是二次曲线，而实际变形曲线则是四次曲线。
因此中高度法是不能完全补偿辊筒挠度的。所以通常中高度法与其他方 法联合使用。
• 辊筒的中高度值在没有其他补偿方法联合使用时，通常在0.02—
0.10mm范围，在与其他方法联合使用时，通常在0.02—0.06mm范围。 由于每个辊筒所处的地位和作用不同，因而，每个辊筒的中高度值也不 一样，应根据实际情况确定。
1843年三辊压延机应用于生产中； 1880年四辊压延机制造出来了。
• 我国压延机的设计与生产起步较晚，但发展较快。
1958年就成功地制造出了φ610×1730毫米压延机，填补了国产压延机 生产的空白，其后各种不同规格与用途的压延机不断的应用于生产中， 并已系列化。
• 现在我国已经可以制造用于钢丝帘布压延的压延机。
4 压延机的发展
5、压延供胶
• 用销钉机筒冷喂料螺杆挤出机，有的甚至用高压（50MPa）齿泵挤出系统

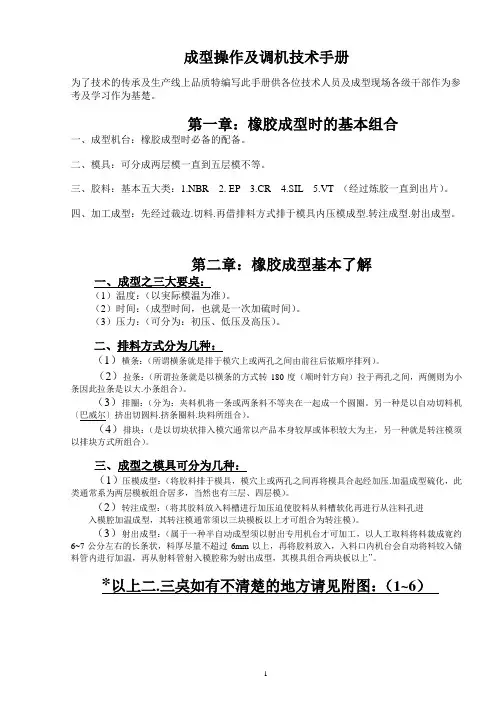

橡胶产品成型调机技术教材讲解
成型操作及调机技术手册为了技术的传承及生产线上品质特编写此手册供各位技术人员及成型现场各级干部作为参考及学习作为基楚。
第一章：橡胶成型时的基本组合一、成型机台：橡胶成型时必备的配备。
二、模具：可分成两层模一直到五层模不等。
三、胶料：基本五大类：1.NBR 2. EP 3.CR 4.SIL 5.VT （经过炼胶一直到出片）。
四、加工成型：先经过裁边.切料.再借排料方式排于模具内压模成型.转注成型.射出成型。
第二章：橡胶成型基本了解一、成型之三大要奌：（1）温度：（以実际模温为准）。
（2）时间：（成型时间，也就是一次加硫时间）。
（3）压力：（可分为：初压、低压及高压）。
二、排料方式分为几种：（1）横条：（所谓横条就是排于模穴上或两孔之间由前往后依顺序排列）。
（2）拉条：（所谓拉条就是以横条的方式转180度（顺时针方向）拉于两孔之间，两侧则为小条因此拉条是以大.小条组合）。
（3）排圈：（分为：夹料机将一条或两条料不等夹在一起成一个圆圈。
另一种是以自动切料机〔巴威尔〕挤出切圆料.挤条圈料.块料所组合）。
（4）排块：（是以切块状排入模穴通常以产品本身较厚或体积较大为主，另一种就是转注模须以排块方式所组合）。
三、成型之模具可分为几种：（1）压模成型：（将胶料排于模具，模穴上或两孔之间再将模具合起经加压.加温成型硫化，此类通常系为两层模板组合居多，当然也有三层、四层模）。
（2）转注成型：（将其胶料放入料槽进行加压迫使胶料从料槽软化再进行从注料孔进入模腔加温成型，其转注模通常须以三块模板以上才可组合为转注模）。
（3）射出成型：（属于一种半自动成型须以射出专用机台才可加工，以人工取料将料裁成寛约6~7公分左右的长条状，料厚尽量不超过6mm以上，再将胶料放入，入料口内机台会自动将料铰入储料管内进行加温，再从射料管射入模腔称为射出成型，其模具组合两块板以上”。
*以上二.三奌如有不清楚的地方请见附图：（1~6）四.成型机可分为几种：（1）油压成型机：吨数由50吨到750吨不等依须要而定甚至1000吨。
PCB压合流程简介
7.铆合后的板子
基板
铆钉
PP层
内层铜箔
PP层
12
铆 钉 机
13
流程
棕化检 板
动作分解
说明
对棕化后的板子进行检 验,检验重点:露铜,刮伤, 滚轮印,棕化颜色不均等
前组合
按照工单叠构,将基 板,PP组合起来 注意: 不要多放,少放,放 错(放错型号)
14
流程 铆合
后组合
动作分解
说明
使用铆钉机将多层板用 铆钉铆合起来,防止滑动 注意:每班需要点检模具 的对准度等
按照工单要求在铆合好 的板子上下面组上PP 注:不能放错,多.少放PP, 且组合每PNL板子需要 位置错开,便于后续叠合 作业
15
8.质量管理重点 a.pp不可多放少放,经纬向不可错 b.铆钉选择合适,冲针高度合适调整. c.对准度(用X-RAY检查仪检查)
构造
优点:a.设备构造简单，成本低，且产量大。 B.可加装真空设备，有利排
气及流胶 缺点: 板边流胶量较大，板厚较不均匀。
25
C. ADARA SYSTEM Cedal
26
压合机 Cedal为一革命性压合机，其作动原理为在一密闭真空舱体中，利 用连续卷状铜箔叠板，在两 端通电流,因其电阻使铜箔产生高温,加热 Prepreg，用热传系数低之材质做压盘，藉由上方加 压，达到压合效果， 因其利用夹层中之铜箔加热，所以受热均匀、内外层温差小，受压均匀， 比传统式压合机省能源，故其操作成本低廉. 优点:
c.第三段压:产生聚合反应，使材料硬化 d.第四段压:降温段仍保持适当的压力，减少因冷却伴 随而来之内应力。
广东省安装工程综合定额2010解释说明
广东省安装工程综合定额20102011-12-31 下午03:31:50 来源：点击数：29209第一册机械设备安装工程一、概况本册定额包括切削设备安装、锻压设备安装、铸造设备安装、起重设备安装、起重机轨道安装、输送设备安装、电梯安装、风机安装及拆装检查、泵安装及拆装检查、压缩机安装、工业炉设备安装、煤气发生设备安装、附属设备安装及灌浆、橡胶制品加工机械设备安装、医药加工机械设备安装、给排水机械设备安装、其他机械安装等内容，共C.1.17章2268个子目。
其中C.1.1切削设备安装定额包括台式及仪表机床、车床、立式车床、钻床、镗床、磨床、铣床、齿轮及螺纹加工机床、刨床、插床、拉床、超声波及电加工机床、其他机床、木工机械、跑车木工带锯机、其他木工设备等内容共151个子目；C.1.2锻压设备安装定额包括机械压力机、液压机、自动锻压机及锻压操作机、空气锤、模锻锤、自由锻锤及蒸汽锤、剪切机和弯曲校正机、水压机等内容共91个子目；C.1.3铸造设备安装定额包括砂处理设备、造型及造芯设备、落砂及清理设备、抛丸清理室、金属型铸造设备、材料准备设备、铸铁平台等内容共46个子目；C.1.4起重设备安装定额包括电动双梁桥式起重机、吊钩抓斗电磁铁三用桥式起重机、双小车吊钩桥式起重机、锻造桥式起重机、淬火桥式起重机、加料及双钩挂梁桥式起重机、吊钩门式起重机、梁式起重机、电动壁行及旋臂起重机、电动葫芦及单轨小车等内容共95个子目；C.1.5起重机轨道安装定额包括钢梁上安装轨道[钢统1001]、混凝土梁上安装轨道[G325]、GB110鱼腹式混凝土梁上安装轨道、C7221鱼腹式混凝土梁上安装轨道[C7224]、混凝土梁上安装轨道[DJ46]、电动壁行及悬臂起重机轨道安装、地平面上安装轨道、电动葫芦及单轨小车工字钢轨道安装、悬挂工字钢轨道及“8”字型轨道安装、车挡制作与安装等内容共93个子目；C.1.6输送设备安装定额包括斗式提升机、刮板输送机、板式(裙式)输送机、螺旋输送机、悬挂输送机、固定式胶带输送机、卸矿车及皮带秤等内容共95个子目；C.1.7电梯安装定额包括机械压力机、液压机、自动锻压机及锻压操作机、空气锤、模锻锤、自由锻锤及蒸汽锤、剪切机和弯曲校正机、水压机等内容共114个子目；C.1.8风机安装及拆装检查安装定额包括离心式通(引)风机、轴流通风机、离心式鼓风机、回转式鼓风机、其他风机等内容共118个子目；C.1.9泵安装及拆装检查定额包括离心式泵、旋涡泵、往复泵、转子泵、真空泵、屏蔽泵、潜水泵安装及拆装检查等内容共240个子目；C.1.10压缩机安装定额包括活塞式压缩机、回转式螺杆压缩机、离心式压缩机整体及解体安装等内容共109个子目；C.1.11工业炉设备安装定额包括电弧炼钢炉、无芯工频感应电炉、电阻炉、真空炉、高频及中频感应炉、冲天炉、加热炉及热处理炉、解体结构井式热处理炉等内容共44个子目；C.1.12煤气发生设备安装定额包括煤气发生炉、洗涤塔、电气滤清器、竖管、附属设备、煤气发生设备附属其他容器构件安装、煤气发生设备附属分节容器外壳组焊等内容共42个子目；C.1.13附属设备安装及灌浆定额包括立式管壳式冷凝器、卧式管壳式冷凝器及卧式蒸发器、淋水式冷凝器、蒸发式冷凝器、立式蒸发器、立式低压循环贮液器和卧式高压贮液器(排液桶) 、氨油分离器、氨液分离器和空气分离器、氨气过滤器和氨液过滤器、中间冷却器、玻璃钢冷却塔、集油器、油视镜、紧急泄氨器、储气罐、乙炔发生器、乙炔发生器附属设备安装、水压机蓄势罐、小型空气分离塔、小型制氧机附属设备、零星小型金属结构件制作安装、制冷容器单体试密与排污、地脚螺栓孔灌浆、设备底座与基础间灌浆、设备减振台座安装等内容共141个子目；C.1.14橡胶制品加工机械设备安装定额包括原料加工机械、炼胶机械设备、压出机械、压延设备、浸胶、涂胶设备、裁断、垫布整理卷布设备、轮胎机械设备、力车胎生产机械设备、胶管生产设备、平带生产设备、V带生产设备、模型制品生产设备、非模型制品生产设备、胶板生产设备、胶布生产设备、乳胶制品生产设备、轮胎翻修设备、再生胶生产设备、试验设备、机械化运输设备等内容共420个子目；C.1.15医药加工机械设备安装定额包括制丸机、颗粒机、胶丸机、压榨机、压片机、安瓿切割机、压粉机、研磨机、筛粉机、石磨机、灌浆机、蒸馏水机、摇瓶机、洗瓶机、糖衣机、安瓿烘底烘瓶机、安瓿灌封、药膏灌封、印字、封口机、装瓶装袋机、轧盖贴商标、包装机、安瓿制造机、安瓿拉丝机、混合机、粉碎机、分装机等内容共104个子目；C.1.16给排水机械设备安装定额包括拦污及提水设备、投药及消毒处理设备、水处理设备、排泥、撇渣和除砂机械、污泥脱水机械、闸门及驱动装置等内容共219个子目；C.1.17其他机械安装定额包括溴化锂吸收式制冷机、制冰设备、冷风机、润滑油处理设备、膨胀机、柴油机、柴油发电机组、电动机及电动发电机组、空调系统设备、干燥分离破碎筛选机械设备、加油站设备等内容共146个子目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第３期 高祥茂等．ｖ带帆布二次浸胶机的开发 Ｖ带帆布二次浸胶机的开发 高样茂，王锦平，徐云龙 （贵州申一擞胶厂，贵州贵阳５５ｏｏｏ￣）
擅耍：介留了ｖ带帆布二扶摄胶机的技术参数、结构特点与解决的关键技术问置，从而为国 盏的经验，具有一定的设计参考价值 关ｔ埘，帆布浸胶浆；帆布浸胶机 中圈分类号：ＴＱ３３０．４５ 文赫标识码：Ｂ 文章墙号ｆ］００９－７９７Ｘ（２００］）０３－００３３４）３
１前言 由于浸胶帆布具有渗透性好，上胶量比压延胶 布少，成本比压延胶布低，硫化后的带子不需要修 边等优点，首先在普通Ｖ带的生产中得到了日益 广泛的应用，所以帆布浸胶机的研制与开发越来越 受到人们的重视。我厂去年自行设计制造了一台ｖ 带帆布二次浸胶机。它与目前国内橡机厂生产的同 类设备比较，具有以下优点： （１）从帆布的导开到胶布的卷取，一次运行实现 二次浸胶浆的工艺流程，而其它同类设备只能浸一 次胶，帆布要重新导开翻面再浸一次胶才能满足工 艺要求。 （２）本设备有二个帆布导开架与二套胶布卷取 装置，帆布浸胶可以不停车地连续进行。 （３）本设备可以使用变频器调速，又可以不用变 频器而直接启动电机，帆布以６．６２ｍ／ｍｉｎ的线速度
了有 浸胶，浸胶速度比其它同类产品（５ｎ妇血）提高了 ３２％，且可靠性大大提高
２工作廉理 烘干的帆布从胶浆液中通过，胶液渗透其上， 再经过旋转着的两压辊的挤压，余胶被挤去使帆布 浸胶均匀，随后胶布在烘箱的蒸汽排管之间来回运 行，挥发掉多余的溶剂（汽油），这样连续二次浸胶 与烘干后的帆布与衬布一起卷取后即可供下工序 使用。
３设备的组成 本设备由帆布导开架、浸胶槽、烘箱、牵引机 构、胶布卷取装置、操纵台和控制柜等组成，见示 意图１。
４主要技术参数
圈１设鲁组成示童圈 １—帆布导开集；２－一扶提胶槽；３．前烘箱；４．一扶牵引机构｝５一二次提胶槽Ｉ ６＿后娥精；７－二次牵引机构；８—胶布卷取羹置
作者简舟：高样茂（１９４３．），男．１９６７年毕业于北京化工学院机械 幕．高级工程师，从●盘业椽机技术管理与技术开发工作，曾在全国 性学术交流会上发表论文３篇。 王铺平（１９６３－），男，１９８５年毕业于贵州工学院工业电气自动化专 业，工程师．从事企业工业电气技木开发工作， 撩云龙（１９４ｏ－）・男．椽胶机械技师．从●企业橡胶机槭维修与制 造工作。 收稿日期Ｉ ２ｏｏｏ－ｏ６－１２ 收到修改稿日期 加００－０８．０９
（１）浸胶浆速度 无变频器时：６．６２ｍ／ｒａｉｎ： 有变频器时；２．Ｏ ．６２ｍ／ｒａｉｎ。 （２）浸胶槽胶浆容积 总容积＞０．４７ｍｓ：
有效容积＞０．２５ ｍｓ。 （３）烘箱蒸汽
维普资讯 http://www.cqvip.com ３４ 橡 塑 技 术 与 装 备 ２００１年第２７卷 使用范围：０．２—０．６ＭＰａ （４）帆布最大宽度１０００ｔｕｒｎ。 （５）动力配置 浸胶槽、牵引机构、胶布卷取装置电机 ＹＢｌ００Ｌ４型，２．２ｋＷ，５台； 前后烘箱引风机电机 ４７２３．２Ａ型，４级，２ｘ１．１ｋＷ，２台。 （６）烘箱容积 前烘箱：４．２ 后烘箱：５．６ｍ３
５结构特点与解决的关键技术问题 ５．１帆布导开架 地面有轨道使二个导开架能在轨道上滑行，当 在用导开架上的帆布临近走完时，用手将余布拉 下，另一个导开架推就位，然后用手提式缝纫机将 布头接好，使生产连续进行 导开架上有二个手动 摩擦盘使帆布张紧，送入浸胶槽。 ５．２二决漫玻槽 与一次浸胶槽不同，它有一张紧调节辊，一次 浸胶后的胶布从后下方导入，胶布在进入胶浆槽之 前翻了个面，这样两次浸胶浆后的胶布在正反面上 的上胶量相对均匀。 ５．３烘箱 在底部两侧留有宽１５０ｍｍ的二个进风通道， 通道截面可调；在引风管道上安有插板以调节抽风 速度，与同类设备比，省去了烘箱的鼓风机，节电 １．１ ｋ１Ⅳｍ。 ５．４供箱导布辊筒 烘箱中导布辊筒粘胶是浸胶中的难题，曾一度 严重影响浸胶布的质量。经我们多次改进，最后采 用多个小直径的镀铬导辊及辅助措施，终于解决了 导辊粘胶问题，从后烘箱出来的胶布表面浸胶均 匀，浸胶量达到２０ｋｇ／ｍ 左右，胶布质量满足工艺 要求。 ５．５实现同步运行的二种方式及其必要性 如图ｌ所示，帆布从导开架到胶布二次浸胶并 牵引出烘箱，要产生４种牵引线速度。实践表明， 要使胶布在全线同步运行，这４个线速度存在一定 的比例关系。另外，胶布在后烘箱中运行，胶布上 的汽油能否有效挥发，达到工艺要求的干湿度是胶
布能否在下工序正常使用的关键 我们发现，影响 干湿度的因素主要有胶浆浓度、汽油的挥发性、烘 箱温度（蒸汽压力）、烘箱的抽风速度、室温以及 胶布运行的线速度，其中线速度的变化对干湿度的 影响尤为显著。因此，在室温很低（如冬季）使用本 设备需要适当降低胶布运行的线速度。由此我们采用 的第一种方式就是使用变频器讽速。本设备采用了４ 台国产２．２ｋＷ的盎 ｝器，并设计安装了。集中同步控 制器”，如图２所示，先分别转动可变电阻Ｒ】 的
０ 明２囊中同步控恻矗示意明 旋钮，以调整各自的输出电流频率，改变浸胶槽与 牵引机构电机的转速，使胶布在全线同步运行，然 后再转动可变电阻Ｒ的旋钮，对全线同步调速。 重新开车后按下运行按钮，电机仍保持原可变电阻 设定的转速（频率值），所以这种调速操作简单、方 便，效果很好。第二种方式就是不用变频器而用机 械的办法，直接同时启动４台电机使胶布以 ６．６２ｍ／ｒａｉｎ的线速度同步运行，但需要对相关辊筒 的转速与直径作必要的修正。这两种方式用在不同 的条件下。如前所述，当其它因素变化时，如室温 过低，烘箱蒸汽压力不足，降速能起主导作用，使 胶布的干湿度仍符合工艺要求。但变频器可靠性较 差，易出故障而影响生产 而第二种方式，虽然漫 胶速度不能调节，但速度处在上限值，调节其它因 素也可使胶布干湿度符合工艺要求，使用中几乎不 发生设备故障，生产稳定，产量高。这两种方式可 相互切换，操作者根据浸胶时各因素的实际情况决 定采用那种方式。 ５．６胶布卷取装置 为使帆布浸胶连续进行，本设备有＝套胶布卷 取装置，卷取速度由摩擦盘控制，在该装置的下方 有导辊导向，上方有两根相互垂直的工字钢，两个 手拉葫芦在它上面滑行，从而使操作者更换卷布
维普资讯 http://www.cqvip.com 第３期 高祥茂等．ｖ带帆布二次浸胶机的开发 ３５ 架、上衬布和下胶布卷都很方便。 ５．７安全措施 为使烘箱中的含油热气连续排出车间，必须保 证烘箱排气装置完好。本设备已从电气线路上提供 了上述安全保障：只有先启动烘箱引风机电机才能 启动其它动力电机。 本设备在夏天使用，多处发生静电，为消除浸 胶布上的静电，保证安全生产，我们在二个牵引机 构上安装了自制的消除静电装置。 ６结论 综上所述，本设备与目前国内橡机厂生产的同 类设备比，具有明显的优势，设计上的创新使它处 于国内领先水平，本设备自去年投入使用以来，为 企业带来了显著的经济效益，因此本设备的设计方 案对国内帆布浸胶机的发展提供了有益的经验；对 橡机厂生产的帆布浸胶机的不断完善和提高有一 定的设计参考价值。
Ｓｅｃｏｎｄａｒｙ Ｄｉｐｐｉｎｇ Ｍａｃｈｉｎｅ Ｄｅｖｅｌｏｐｍｅｎｔ ｆｏｒ Ｖ－ｂｅｌｔ Ｃａｎｖａｓ ＧＡＯＸｉａｎｇ— ，ＷＡＮＧＪｉｎ－Ｐｉｎｇ，ＸＵＦｕｎ－ｌｏｎｇ （Ｇｕｚｈｏｕ Ｓｈｅｎ Ｙｉ Ｒｕｂｂｅｒ Ｆａｃｔｏｒｙ，Ｇｕｉｙａｎｇ ５５０００８，Ｃｈｉｎａ１ Ａｂｓｔｒａｃｔ：Ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｋｅｙ ｔｅｃｈｎｉｃａｌ ｐｏｉｎｔｓ ｏｆ ｔｅｃｈｎｉｃａｌ ｐ￣ｔｅｒ ａｎｄ ｔｈｅ ｓｗａｃｔｕｒａｌ ｐｒｏｐｍｙ ｏｆ ｔｈｅ ｓ￣ｃｏｎｄａｒｙ ｄｉｐｐｉｎｇｍａｃｈｉｎｅｆｏｒＶ－ｂｅｌｔ ｃａｎｖａｓ．Ｔｈｅｒｅｆｏｒｅ，ｐｒｏｖｉｄｅｄ ｇｏｏｄ ｅｘｐｅｒｉｅｎｃｅｆｏｒｔｈｅ ｄ￣ｖｅｌｏｐｍｅｎｔ ｏｆ ｄｏｍｅｓｔｉｃ ｃ蛐Ｖａｓ ｄｉｐｐｉｎｇ ｍａｃｈｉｎｅ，ｗｈｉｃｈ ｈａｓ ａ ｃｅｒｔａｉｎ ｒｅｆｅｒｒｉｎｇ ｖａｌｕｅ ｆｏｒ ｄｅｓｉｇｎ． Ｋｅｙｗｏｒｄｓ：ｇａｌｌｖａｓｄｉｐｐｉｎｇ；ｃａｌｌｖａ￥ｄｉｐｐｉｎｇｍａｃｈｉｎｅ．
