301系列不锈钢化学成分
SUS301不锈钢-1Cr17Ni7 不锈钢材质性能及用途介绍
SUS301(L)-1Cr17Ni7对比304含有低Ni，Cr及高N成分，301 不锈钢在形变时呈现出明显的加工硬化现象。
被用于要求较高强度的各种场合。根据粗压延可以达到的高强度化，对比Steel Al有优秀的高温强度，抗
疲劳强度及耐腐蚀性，使用在电车上达到重量轻，优秀的稳定性及经济性（301L）
化学成分：（单位：wt％）
规格 C Si Mn P S Cr Ni 其他
TYPE
301
≤0.15 ≤1.00 ≤2.00 ≤0.045 ≤0.030 16.0～18.0 6.0～8.0
TYPE
301L
≤0.030 ≤1.00 ≤2.00 ≤0.045 ≤0.030 18.0～20.0 8.0～10.5 N≤0.02
301特性及用途：
钢种 特性 用途
SUS301
与304钢相比，Cr、Ni含量少，冷加工
时抗拉强度和硬度增高，无磁性，但冷加工后有磁性。 列车、航空器、传送带、车辆、螺栓、弹簧、筛网
SUS301(L)
对比301耐腐蚀性优秀 保温饭盒、保温瓶、SINK BOWL、燃气、BURNER
部件电车，有轨车辆内外装
机械性能：
规格 YS（Mpa） TS（Mpa） EL（%）
Hv
TYPE
301
≥205 ≥520 ≥40 ≤218
TYPE
301L
≥215 ≥550 ≥45 ≤218
301（L） — 1Cr17Ni7
— 相对304含有低Ni，Cr及高N成分，经过粗压延可以达到高强度化
— 相对碳钢，铝有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上可以减轻重量
● 简介
301是一种亚稳奥氏体不锈钢，在充分固溶的条件下，具有完全奥氏体组织。在奥氏体不锈钢中，301是
最易冷变形强化的钢种，通过冷变形加工可使钢的强度、硬度提高，并且保留足够的塑、韧性，加之此钢
在大气条件下具有良好的耐锈性，但在还原性介质耐蚀性欠佳，在酸碱盐等化工介质耐蚀性较差，因此不
推荐用于腐蚀苛刻的环境。301主要以冷加工状态应用于承受较高负荷，又希望减轻装备重量和不生锈的
设备部件。此外，此钢在受外力撞击时易产生加工硬化可吸收更多的撞击能量，对设备和人员将提供更可
靠的安全保障。
● 特性及使用用途
钢种 特性 用途
Type301
高强度 电子仪器部件，Spring
Type301L
相对比301耐腐蚀电车，有轨车辆内外装
性优秀
● 工艺性能
热加工工艺性能良好，可生产棒、板、管、带等冶金产品，热加工温度范围：1150～850℃，软化退火温度
1050～1100℃。301焊接性良好，冷轧薄板焊接后在焊缝区产生低强度区。
● 301L
在301基础上降低C的含量，改善耐晶间腐蚀，添加N，弥补C量下降引起的强度下降。

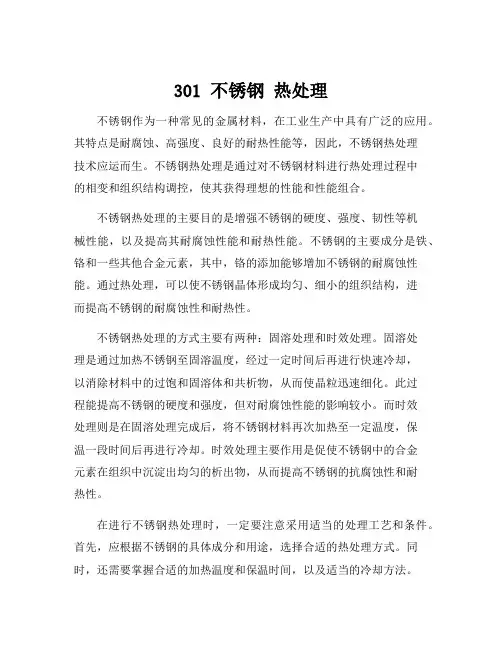

301 不锈钢 热处理
301 不锈钢热处理不锈钢作为一种常见的金属材料，在工业生产中具有广泛的应用。
其特点是耐腐蚀、高强度、良好的耐热性能等，因此，不锈钢热处理技术应运而生。
不锈钢热处理是通过对不锈钢材料进行热处理过程中的相变和组织结构调控，使其获得理想的性能和性能组合。
不锈钢热处理的主要目的是增强不锈钢的硬度、强度、韧性等机械性能，以及提高其耐腐蚀性能和耐热性能。
不锈钢的主要成分是铁、铬和一些其他合金元素，其中，铬的添加能够增加不锈钢的耐腐蚀性能。
通过热处理，可以使不锈钢晶体形成均匀、细小的组织结构，进而提高不锈钢的耐腐蚀性和耐热性。
不锈钢热处理的方式主要有两种：固溶处理和时效处理。
固溶处理是通过加热不锈钢至固溶温度，经过一定时间后再进行快速冷却，以消除材料中的过饱和固溶体和共析物，从而使晶粒迅速细化。
此过程能提高不锈钢的硬度和强度，但对耐腐蚀性能的影响较小。
而时效处理则是在固溶处理完成后，将不锈钢材料再次加热至一定温度，保温一段时间后再进行冷却。
时效处理主要作用是促使不锈钢中的合金元素在组织中沉淀出均匀的析出物，从而提高不锈钢的抗腐蚀性和耐热性。
在进行不锈钢热处理时，一定要注意采用适当的处理工艺和条件。
首先，应根据不锈钢的具体成分和用途，选择合适的热处理方式。
同时，还需要掌握合适的加热温度和保温时间，以及适当的冷却方法。
这些参数的选择与不锈钢的材质、厚度、形状以及需要的性能有关。
此外，不锈钢热处理过程中需注意控制加热速度和冷却速度，以避免产生过大的温度应力，从而导致材料的开裂和变形。
总之，不锈钢热处理是一项重要的工艺技术，它能够显著提高不锈钢材料的性能和耐用性。
在实际生产中，我们应根据具体需要，选择合适的热处理方式和工艺参数，以确保获得理想的不锈钢制品。
同时，也要注意严格控制热处理过程中的温度、时间和冷却速度，以避免产生不利的影响，确保不锈钢制品的质量稳定和可靠性。
黑色金属冶炼压延品一不锈钢301税收分类编码
黑色金属冶炼压延品一不锈钢301税收分类编码摘要：一、不锈钢301 的概述1.不锈钢301 的基本信息2.不锈钢301 的主要特性二、黑色金属冶炼压延品的简介1.黑色金属冶炼压延品的定义2.黑色金属冶炼压延品的主要分类三、不锈钢301 在税收分类编码中的应用1.不锈钢301 的税收分类编码2.不锈钢301 在税收分类编码中的作用正文：一、不锈钢301 的概述不锈钢301，是一种具有良好耐腐蚀性和耐磨性的不锈钢材料。
它的化学成分主要包括17% 的铬和7% 的镍。
不锈钢301 经过冷加工处理后，可以得到良好的耐腐蚀性能。
此外，它还具有较高的强度和良好的耐磨性。
因此，不锈钢301 广泛应用于制造耐腐蚀零件、耐磨零件以及各类机械零件等领域。
二、黑色金属冶炼压延品的简介黑色金属冶炼压延品是指通过冶炼、轧制等方式生产的黑色金属产品。
这类产品主要包括钢铁、铸铁等。
黑色金属冶炼压延品的主要分类有：1.根据成分和性能分类：如低碳钢、高碳钢、合金钢等。
2.根据形状分类：如线材、棒材、板材、管材等。
3.根据用途分类：如结构钢、工具钢、不锈钢等。
黑色金属冶炼压延品在国民经济中具有重要地位，广泛应用于建筑、机械、汽车等行业。
三、不锈钢301 在税收分类编码中的应用不锈钢301 在税收分类编码中，主要归类于“300 系列不锈钢”。
税收分类编码是将商品按照其性质、用途、材质等因素进行分类，以便于税收管理。
不锈钢301 作为300 系列不锈钢的一种，具有特殊的物理和化学性能，使其在税收分类编码中具有特定的编码。
综上所述，不锈钢301 作为黑色金属冶炼压延品的一种，具有独特的性能和应用领域。
在税收分类编码中，不锈钢301 作为300 系列不锈钢的代表，反映了其材质特点和税收管理要求。

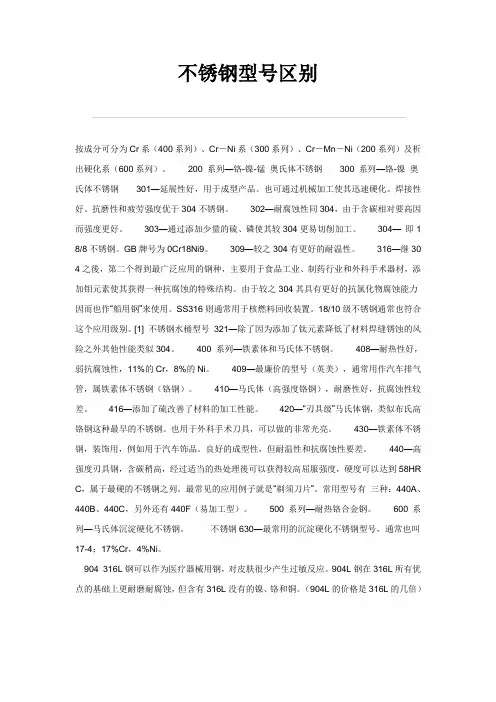

不锈钢型号区别
不锈钢型号区别按成分可分为Cr系（400系列）、Cr－Ni系（300系列）、Cr－Mn－Ni（200系列）及析出硬化系（600系列）。
200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢301—延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
303—通过添加少量的硫、磷使其较304更易切削加工。
304—即1 8/8不锈钢。
GB牌号为0Cr18Ni9。
309—较之304有更好的耐温性。
316—继30 4之後，第二个得到最广泛应用的钢种，主要用于食品工业、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1] 不锈钢水桶型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
400 系列—铁素体和马氏体不锈钢。
408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。
410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
416—添加了硫改善了材料的加工性能。
420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。
也用于外科手术刀具，可以做的非常光亮。
430—铁素体不锈钢，装饰用，例如用于汽车饰品。
良好的成型性，但耐温性和抗腐蚀性要差。
440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到58HR C，属于最硬的不锈钢之列。
最常见的应用例子就是“剃须刀片”。
常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。
500 系列—耐热铬合金钢。
600 系列—马氏体沉淀硬化不锈钢。
不锈钢301的密度
不锈钢301的密度不锈钢301是一种常见的不锈钢材料，具有优秀的耐腐蚀性和机械性能。
本文将从密度的角度介绍不锈钢301的特点和应用。
一、不锈钢301的密度概述不锈钢301的密度是指单位体积内所含质量的大小，通常用克/立方厘米（g/cm³）来表示。
不锈钢301的密度约为7.93g/cm³。
这个数值相对较大，说明不锈钢301的质量相对较大，是一种相对重的材料。
二、不锈钢301的特点1. 良好的耐腐蚀性：不锈钢301含有17%以上的铬元素，形成致密的氧化铬膜，可以有效阻挡外界氧气、水和其他腐蚀性介质的侵蚀，具有良好的耐腐蚀性能。
2. 优异的机械性能：不锈钢301具有较高的屈服强度和延伸率。
经过适当的冷加工处理，可以得到较高的硬度和较好的强度，适用于各种机械零件的制造。
3. 易加工性：不锈钢301可以通过冷加工处理，如冷轧、冷拔、冷深加工等，使其形状、尺寸和性能得到控制。
同时，不锈钢301还可以进行热加工，如热轧、热挤压等。
4. 良好的耐热性：不锈钢301具有较好的耐高温性能，可以在高温环境下长时间使用而不失去其性能。
三、不锈钢301的应用领域1. 汽车工业：不锈钢301具有良好的耐腐蚀性和机械性能，适用于汽车零部件的制造，如排气管、车身饰件等。
2. 建筑领域：不锈钢301可以用于建筑装饰材料、门窗五金配件等，具有美观、耐候性好的特点。
3. 厨房用具：由于不锈钢301具有良好的耐腐蚀性和耐高温性能，常用于制作厨房用具，如锅具、餐具等。
4. 电子领域：不锈钢301的导电性能好，常用于电子元器件、导线等的制造。
5. 医疗器械：不锈钢301具有良好的耐腐蚀性和生物相容性，适用于医疗器械的制造，如手术器械、植入物等。
四、总结不锈钢301是一种密度较大的不锈钢材料，具有良好的耐腐蚀性和机械性能。
其特点包括良好的耐腐蚀性、优异的机械性能、易加工性和良好的耐热性。
不锈钢301在汽车工业、建筑领域、厨房用具、电子领域和医疗器械等领域都有广泛的应用。
不锈钢化学成分测定液
不锈钢化学成分测定液不锈钢化学成分测定一1、不锈钢化学成份中是否含镍使用方法：在被测钢无磁性的前提下，将该分析测定液一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化2-5秒，氧化后呈玫瑰红色，则证明该不锈钢中含镍量在5.5%以下，反映后显黄色或无色的，证明镍含量6%2、不锈钢化学成份测定药水，201系列(N4)说明：测定不锈钢的化学成份中镍含量是否达到3.5%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量4%，即已达到201系列标准，若显黄色或无色，证明镍小于4%3、不锈钢化学成份测定药水，301系列(N6)说明：测定不锈钢的化学成份中含镍量是否达到5.5%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量5.5%，即已达到301系列标准，若显黄色或无色，证明镍小于5.5%4、不锈钢化学成份测定药水，304系列(N8)说明：测定不锈钢的化学成份中含镍量是否达到8%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量8%，即已达到304系列标准，若显黄色或无色，证明镍小于8%，即未达到304材质标准5、不锈钢化学成份测定药水，N10说明：测定不锈钢的化学成份中含镍量是否达到9.6%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量9.6%，若显黄色或无色，证明镍小于9.6%6、不锈钢化学成份测定药水，N14(N14)说明：测定不锈钢的化学成份中含镍量是否达到11%以上使用方法：此测药水用于鉴别Cr20Ni14、Cr26Ni12、Cr23Ni13(309S)，将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则表明该不锈钢含镍11%7、不锈钢化学成份测定药水，310高温材质系列(N20)说明：测定不锈钢的化学成份中含镍量是否达到18%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈黄色，则表明该不锈钢含镍为0-14%;氧化后呈老黄色，则表明不锈钢含镍在14%左右;氧化后呈红色，则表明该不锈钢含镍在20%左右，即达到310标准;氧化后呈粉红色，则表明不锈钢含镍在35%左右;氧化后呈绿色带点红，则表明该合金为康铜8、不锈钢化学成份测定药水，高镍系列(N40)说明：测定不锈钢的化学成份中含镍量是否达到32%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成红色，则证明该不锈钢中的镍含量32%，若无色，则表明该不锈钢中镍的含量小于32%9、不锈钢化学成份测定药水，高镍系列(N60)说明：测定不锈钢的化学成份中含镍量是否达到52%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成粉红色，则表明该不锈钢中的镍含量52%，若无色，则表明该不锈钢中镍的含量小于52%10、不锈钢化学成份测定药水，高镍系列(N80)说明：测定不锈钢的化学成份中含镍量是否达到75%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成粉红色，则表明该不锈钢中的镍含量75%，若无色，则表明该不锈钢中镍的含量小于75%11、不锈钢化学成份测定药水，316系列(M2)说明：测定不锈钢的化学成份中含钼量是否达到1.5%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化1-3秒后呈成红色且不消退，则证明它的含钼量1.5%，若不显红色或红色一显便消退，则证明其中钼含量达不到1.5%12、名称：不锈钢化学成份测定药水，硫酸铜(蓝色)说明：测定合金中是否含铬使用方法：滴一例滴于合金表面(无需通电)，数秒钟后，如果显示红色则表明合金中不含铬和镍，如铁、锰钢等，如果显无色则表明该合金属钢类，有必要在用其他药水在测13、名称：不锈钢化学成份测定药水，430系列(Cr13-17)说明：测定液合金中含铬是否在13%-17%之间使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈黄色，则证明它的含铬量16%，呈淡黄色，则证明含铬量11%14、名称：不锈钢化学成份测定药水，Cr18-23说明：测定合金中含铬是否在18%-23%使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈黄色，则证明它的含铬量22%，反应后呈无色或淡绿色，则含铬量小于22%15、名称：不锈钢化学成份测定药水，321系列(Ti微)说明：测定合金中是否含钛使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，一直氧化到变色为止，反应后呈黄色，则证明它含钛0.3%，若呈无色或淡绿色，说明不含钛16、名称：不锈钢化学成份测定药水，钛系列(Ti纯钛)说明：测定合金中是否是钛合金或纯钛使用方法：取测定液1#一滴于钛表面，滴加2#测定液2滴与1#测定液混合，如迅速跟钛反应生成针状激烈气泡，呈黑色，证明是合金钛，如与钛反应速度缓慢，最终生成绿色，则证明是纯钛。
201,301为美国标准,相对应的我国不锈钢为201--Cr17Mn6Ni
201，301为美国标准，相对应的我国不锈钢为201--Cr17Mn6Ni5N；301--1Cr17Ni7不锈钢的钢号及化学成份钢号C Si Mn P≤ S≤ Cr Mo Ni 其它SUS201≤0.15 ≤1.00 5.5-7.5 0.06 0.03 16-18 -3.5-5.5 N≤0.25202≤0.15 ≤1.00 7.5-10.0 0.06 0.03 17-19 -4.0-6.0 N≤0.25301≤0.15 ≤1.00 ≤2.00 0.045 0.03 16-18 -6.0-8.0 -302≤0.15 ≤1.00 ≤2.00 0.045 0.03 17-19 -8-10.0 -303≤0.15 ≤1.00 ≤2.00 0.2 ≥0.015 17-19 ≤0.68.0-10.0 -304≤0.08 ≤1.00 ≤2.00 0.045 0.03 18-20 -8-1.0.5 -304L≤0.03 ≤1.00 ≤2.00 0.045 0.03 18-20 -9-13 -305≤0.12 ≤1.00 ≤2.00 0.045 0.03 17-19 -10.5-13 -309S≤0.08 ≤1.00 ≤2.00 0.045 0.03 22-24 -12-15 -310S≤0.08 ≤1.5 ≤2.00 0.045 0.03 24-26 -19-22 -316≤0.08 ≤1.00 ≤2.00 0.045 0.03 16-18 2-3 10-14 -316L≤0.03 ≤1.00 ≤2.00 0.045 0.03 16-18 2-3 12-15 -317≤0.08 ≤1.00 ≤2.00 0.045 0.03 18-20 3-4 11-15 -317L≤0.03 ≤1.00 ≤2.00 0.045 0.03 18-20 3-411-15 -321≤0.08 ≤1.00 ≤2.00 0.045 0.03 17-19 -9-13 Ti≥5×C405≤0.08 ≤1.00 ≤1.00 0.04 0.03 11.5-14.5 - ≤0.6 AL0.1-0.3420F0.26-0.4 ≤1.00 ≤1.25 0.06 ≥0.15 12-14 ≤0.6 ≤0.6 -430≤0.12 ≤0.75 ≤1.00 0.04 0.03 16-18 -≤0.6 -不锈钢的特性和用途（GB1220）序列类别牌号特性和用途1 奥氏体形1Cr17Mn6Ni5N 节镍钢种，代替牌号1Cr17Ni7，冷加工后具有磁性。
不锈钢化学成分44204
304不锈钢化学成分产品名称标准：不锈钢GB1220-92牌号：0Cr18Ni9化学成分%C：≤Si ：≤Mn ：≤Cr ：～Ni ：～Mo ：Cu ：Ti ：S ：≤P ：≤Al ：美国：304日本：SUS304德国：各种不锈钢的耐腐蚀性能304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。
301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。
302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。
302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。
303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。
303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。
304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。
较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。
304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。
305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。
308 不锈钢用于制作焊条。
309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。
而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。
330不锈钢有着特别高的抗渗碳能力和抗热震性．316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。
其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。
321、347及348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。
不锈钢303,304,316,410,420,430,440,630国内牌号,硬度以及性能
不锈钢303,304,316,410,420,430,440,630国内牌号,硬度以及性能不锈钢分类按成分可分为Cr系（400系列）、Cr－Ni系（300系列）、Cr－Mn－Ni（200系列）、耐热铬合金钢（500系列）及析出硬化系（600系列）。
200系列：铬-锰-镍201,202等：以锰代镍，耐腐蚀性比较差，国内广泛用作300系列的廉价替代品300系列：Cr－Ni系奥氏体不锈钢301：延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
302：耐腐蚀性同304，由于含碳相对要高因而强度更好。
303：通过添加少量的硫、磷使其较304更易切削加工。
304 L：与304不异特性，但低碳故更耐蚀、易热处置惩罚，但机器性较差适用焊接及不易热处置惩罚之产物。
304 N：与304相同特性，是一种含氮的不锈钢，加氮是为了提高钢的强度。
309：较之304有更好的耐温性，耐温高达980℃。
309 S：具多量铬、镍，故耐热、抗氧化性佳，产品如：热交换器、锅炉零组件、喷射引擎。
310：高温耐氧化性能优秀，最高使用温度1200℃。
316 L：低碳故更耐蚀、易热处理，产品如：化学加工设备、核能发电机、冷冻剂储糟。
321：除了因为增加了钛元素降低了资料焊缝锈蚀的风险以外，其他机能相似304。
347：添加安定化元素铌，适于焊接航空器具零件及化学设备。
400系列：Cr系，铁素体和马氏体不锈钢，无锰，一定程度上可替代304不锈钢408：耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
409：最便宜的型号（英美），平日用作汽车排气管，属铁素体不锈钢（铬钢）。
410：马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
416：添加了硫改善了材料的加工性能,有磁性。
420：“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。
也用于外科手术刀具，可以做的非常光亮。
430：铁素体不锈钢，装饰用，例如用于汽车饰品。
各种不锈钢材质参数
不锈钢材质参数不锈钢材质参数:常用材料的化学成分和力学性能常用双相不锈钢理化性能指标中国与其他国家钢号近似对照中国与亚洲、北美诸国（地区）及澳大利亚的不锈钢钢号近似对照中国与亚洲、北美诸国（地区）及澳大利亚的不锈钢钢号近似对照不锈钢stainless steel耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢。
又称不锈耐酸钢。
实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。
由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。
不锈钢的耐蚀性取决于钢中所含的合金元素。
铬是使不锈钢获得耐蚀性的基本元素，当钢中含铬量达到12％左右时，铬与腐蚀介质中的氧作用，在钢表面形成一层很薄的氧化膜（自钝化膜），可阻止钢的基体进一步腐蚀。
除铬外，常用的合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。
不锈钢通常按基体组织分为：①铁素体不锈钢。
含铬12％～30％。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。
②奥氏体不锈钢。
含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。
综合性能好，可耐多种介质腐蚀。
③奥氏体 - 铁素体双相不锈钢。
兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。
④马氏体不锈钢。
强度高，但塑性和可焊性较差。
不锈钢是具有60年发展历程的现代材料自本世纪初发明不锈钢以来，不锈钢就把现代材料的形象和建筑应用中的卓越声誉集于一身，使其竞争对手羡慕不已。
只要钢种选择的正确，加工适当，保养合适，不锈钢不会产生腐蚀、点蚀、锈蚀或磨损。
不锈钢还是建筑用金属材料中强度最高的材料之一。
由于不锈钢具有良好的耐腐蚀性，所以它能使结构部件永久地保持工程设计的完整性。
含铬不锈钢还集机械强度和高延伸性于一身，易于部件的加工制造，可满足建筑师和结构设计人员的需要。
在建筑、大楼和结构的行业中，不锈钢成功的关键是其具有良好的耐腐蚀性能。
sus301和sus304有啥区别、不锈钢
SUS301和SUS 304有啥区别SUS304(不锈钢)：用途最多之不锈钢种，因含有Ni故比Cr钢较富耐蚀性耐热性，且具低温强度，故机械特性非常好，加工硬化性非常大，加热处理不硬化，非磁性，强度佳，较没弹性，常使用厚度0.4T~1.0T之间。
故目前在Notebook常被广泛运用在需结构强度之Bracket，运用上必须指定级数，以期达到设计之需求。
一般最好取3/4H为宜。
若是须引伸抽型，若运用于LCD bracket，一般最好取1/2H为宜。
不过为了省钱，现在有些要公司用SUS304的地方一般都用SUS430替代了。
SUS301(不锈钢)：Cr(铬)成分比SUS304低，耐蚀性较差，但冷间加工能得到非常高度的拉加及硬度，其特性用途广大，因弹性佳，故目前在Notebook常被广泛运用在防EMI上，做弹性接触部份，但常用厚度在0.4T~0.07T之間。
运用上必须指定级数，以期达到设计之需求(例如弹力,強度)。
并须注意301材料有金属结晶性方向性，越高级数者越是硬且脆，若成型上不注意，易造成隅角及侧壁裂纹。
材质性能SUS 301：适合用弹性用途，含碳量高，硬度高，不易弹性疲乏，延展性不好，不易抽伸。
SUS 304：不适合用弹性用途,含碳量低硬度低(软).SUS 430：材料含雜質較多(不純),導致硬度不穩定。
备注：1.若两者硬度接近，如(SUS 301 3/4H跟SUS 304 H)虽然硬度相同，但是用在弹性的产品上，SUS 304 H较易产生弹性疲乏。
2.材料厚度影响硬度公差(越厚公差越大)。
SUS301化学成分牌号化学成分(重量百分比)Chemicai composition(WT%)碳(C)锰(Mn)镍(Ni)硅(Si)磷(P)硫(S)铌(Nb)铬(Cr)SUS301≤0.15≤2.00 6.00～8.00≤1.00≤0.035≤0.030/16.00～18.00热处理规范：固溶1010～1150℃快冷。
