MC34063中文资料1. 简介MC34063是一款经典的开关式稳压集成电路芯片，由ON Semiconductor公司生产。
该芯片结构简单，功能强大，被广泛应用于DC/DC 升压、降压和反相转换等电源应用中。
它采用了Buck/Boost转换器拓扑结构，能够在输入电压范围广泛变化的情况下提供稳定的输出电压。
2. 主要特性以下是MC34063的主要特性：•工作电压范围：3V至40V•可输出稳定电压范围：1.2V至35V•最大输出电流：1.5A•内部集成了开关管、调整电平的运算放大器、内部参考电压、比较器等模块•高效率：最高可达87%•可调频率：45kHz至100kHz•内部过温保护•内部过电流保护•低静态功耗3. 引脚说明MC34063芯片共包含8个引脚，各引脚的功能如下所示：1.SW（引脚1）：开关脚，用于连接外部开关管。
2.Ground（引脚2）：接地脚，连接系统的地。
3.VDD（引脚3）：正电源脚，接入外部直流电源。
4.FB（引脚4）：反馈脚，通过调整该脚电压来控制输出电压。
p（引脚5）：与反馈脚FB相连的比较器输入脚。
6.Error Amplifier Output（引脚6）：误差放大器的输出脚。
7.Timing Resistor（引脚7）：可调的定时电阻接入脚。
8.Timing Capacitor（引脚8）：定时电容器的接入脚。
4. 使用方法使用MC34063芯片进行电源设计的基本步骤如下：4.1 输入电源设置根据实际需求，将输入电源与VDD（引脚3）连接。
4.2 输出电压设置通过连接反馈脚（FB引脚）和参考电压，来调整输出电压。
可以通过调整反馈脚电压来调整输出电压，或者通过调整反馈网络的分压系数来实现。
4.3 外部元器件选择根据电源需求和MC34063的输入输出特性，选择合适的电感、电容、定时电阻和定时电容等外部元器件。
4.4 连接开关器件将开关管连接到SW（引脚1）上，确保开关管能够正常工作。

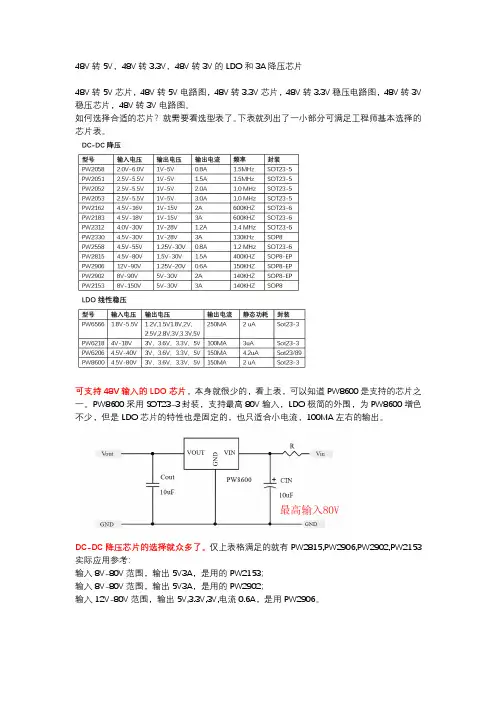

48V转5V,48V转3.3V,48V转3V的LDO和3A降压芯片
48V转5V，48V转3.3V，48V转3V的LDO和3A降压芯片
48V转5V芯片，48V转5V电路图，48V转3.3V芯片，48V转3.3V稳压电路图，48V转3V 稳压芯片，48V转3V电路图。
如何选择合适的芯片？就需要看选型表了。
下表就列出了一小部分可满足工程师基本选择的芯片表。
可支持48V输入的LDO芯片，本身就很少的，看上表，可以知道PW8600是支持的芯片之一。
PW8600采用SOT23-3封装，支持最高80V输入，LDO极简的外围，为PW8600增色不少，但是LDO芯片的特性也是固定的，也只适合小电流，100MA左右的输出。
DC-DC降压芯片的选择就众多了。
仅上表格满足的就有PW2815,PW2906,PW2902,PW2153 实际应用参考：
输入8V-80V范围，输出5V3A，是用的PW2153；
输入8V-80V范围，输出5V3A，是用的PW2902；
输入12V-80V范围，输出5V,3.3V,3V,电流0.6A，是用PW2906。
LDO和BUCK降压稳压器的区别及应用注意事项
LDO 和BUCK 降压稳压器的区别及应用注意事项
在采用MCU/DSP/FPGA 设计的控制系统中，低压输入级（一般在12V 以下），输出5V/3.3V/1.8V/1.5V/1.2V 的电路中，常用的电源芯片是BUCK（降压型）开关稳压器和LDO（低压差）线性稳压器。
这两款电源芯片在应用中，有着各自的优缺点，在电路设计时，需要根据实际有选择地使用。
一、LDO 和BUCK 降压稳压器对比
1、当输入电压为高电压时（一般是》5V 的时候），并且输入输出压差很大时，需要选用BUCK 开关稳压器，这种情况下，采用开关电源芯片，效率高，发热量小；若采用线性稳压器，则输入输出的压差过大，这部分功率都被消耗了，造成效率低、发热量巨大，需要额外增加大的散热片。
当输入电压在5V 以下时，优先考虑LDO 线性稳压器，这类芯片的特点是低成本，若在不考虑成本及高要求的情况下，也可使用开关稳压器芯片。
2、当板级输出电源的输出电流》1A 时，宜用BUCK 开关稳压器，这类芯片型号非常多，这里就不一一列举了；当输出的电源在1A 以下，最好选
择LDO 芯片，使用开关稳压器就有些浪费资源了，呵呵。
无电感5伏输出电荷泵型降压DCDC芯片
GM2001无电感5V输出电荷泵型降压稳压芯片1、产品简介GM2001是一款5V输出电荷泵型降压稳压芯片，输入电压范围宽达6~28V，最大输出电流能力达150mA，内部采用固定900KHz开关频率，同时芯片内部还集成了短路保护、过流保护、过热保护等单元提升可靠性，ESD HBM高达±6000V。
与传统的降压芯片相比，GM2001无需外围的电感和肖特基二极管，应用方案简洁，仅需要3个外围电容。
同时由于无电感器件，芯片的EMI要大幅度低于有电感的开关电源方案,并且在输出电压纹波方面也具有优越的性能。
而与LDO类型的稳压芯片相比，GM2001在效率方面具有极高优势，当输入电压高于10.5V时，转换效率会增加一倍，最高转换效率高达81%，但输出电压噪声又不会增加过多，因此GM2001可以直接取代LDO。
尤其在智能电表和水表及其通信模块等工业领域，GM2001是一款具有优越性价比的稳压电源芯片。
2、应用范围■工业控制■电表、水表、气表■汽车电子3、特色■工作电压：6~28V■输出电压：5V±5%■输出电流：150mA max■ESD HBM±6KV■固定频率：900KHz■低纹波：<8mV■过流保护■过热保护■短路保护■温度范围-40℃to+85℃■应用成本低：无需电感、肖特基二极管、外围器件极少4、封装类型■EMSOP85、功能引脚定义图1、GM2001Top View 序号名称说明1VIN输入引脚2NC3GND接地4CP飞电容正端5CN飞电容负端6NC7NC8VOUT输出引脚注意：EP必须在PCB设计时接露铜散热区6、典型应用电路图2典型应用电路图7、极限参数符号说明大小单位VCC最大输入端电压30VTj最大结温170℃Θja热阻40℃/W Tstg储存温度-60~160℃Pd最大消耗功率（ESOP8） 1.5WESD HBM6000V8、电气特性(各外围参数如图2所示，VDD=12V，TA=+25℃，除非特别注明)参数符号条件最小典型最大单位输入电压VCC628V输出电压VOUT VCC：7~28V 4.75 5.3V电压精度△Vout±5%静态电流Iin空载 1.1mA输出电流Iout100150mA负载调整Vrl负载电流0~100mA 3.7mV/mA 负载电流50~100mA1mV/mA 输入调整Vri VCC：7~28V1mV/V 开关频率Fosc900KHz电源抑制PSRR1Hz~10Mhz50dB输出纹波Riple负载电流=100mA57mV负载电流=15mA1mV短路电流Ishort输出短路到地22mA过流保护Ip200mA热保护点Tp150℃Thys20℃热保护迟滞9、典型特性图3、转换效率VS.输入电压（Iout=100mA）图4、转换效率VS.输出电流（VIN=12V）图5、输入端纹波（Iout=100mA）图6、输出端纹波（Iout=100mA）图7、负载响应CH1:Iout25mA/Div CH2:Vout20mV/Div100us/Div图8、输入响应图9、开关频率VS.温度图10、电源抑制比图11、输出纹波频谱（Iout=100mA）图12、输出纹波频谱（Iout=10mA）10、应用说明概述GM2001是一款电荷泵降压型稳压芯片，可以提供稳定的5V输出，最大输出电流能力达150mA。
LM2596芯片简介
编辑本段LM2596芯片简介LM2596系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压芯片，它内含固定频率振荡器（150KHZ），和基准稳压器（1.23v），并具有完善的保护电路：电流限制、热关断电路等。
利用该器件只需极少的外围器件便可构成高效稳压电路。
提供有：3.3V、5V、12V及可调（-ADJ）等多个电压档次产品。
此外，该芯片还提供了工作状态的外部控制引脚。
LM2596芯片LM2596系列开关稳压集成电路的主要特性如下：1、最大输出电流：3A2、最高输入电压：40V3、输出电压：3.3V、5V、12V及（ADJ）等，最大输出电压37V4、震荡频率：150KHZ5、转换效率：75%~88%（不同电压输出时的转换效率不同）6、工作温度范围：-40℃~+125℃7、工作模式：低功耗/正常两种模式。
可外部控制8、工作模式控制：TTL电平相容9、所需外部组件：仅四个（不可调）；六个（可调）10、器件保护：热关断及电流限制11、封装形式：5脚（TO-220(T)；TO-263(S))编辑本段LM2596内部框图LM2596芯片内部框图。
注：此图为TO-220封装形式的内部框图。
LM2596内部包含150KHZ振荡器、1.23v基准稳压电路、热关断电路、电流限制电路、放大器、比较器和内部[1]稳压电路等。
为了产生不同的输出电压通常将比较器的负端接基准电压（1.23V ），正端接分压电阻网络。
其中R1=1KΩ，R2分别为1.7KΩ（3.3v），3.1KΩ（5V），8.8KΩ（12V）、0（-ADJ）。
将输出电压的分压电阻网络的输出同内部基准稳压值1.23V进行比较，若电压有偏差，则可用放大器控制内部振荡器的输出占空比，从而使输出电压保持稳定。
编辑本段LM2596经典应用实例具体应用时可根据需要选择：LM2596-5V、LM2596-3.3等。
要获得+1.8V、+5V输出电压时请选用A图，要获得+3.3V输出电压时请选用B图。
7805稳压 原理
7805稳压原理
7805稳压是一种常见的线性稳压电源芯片。
其原理是通过对输入电压进行稳压降压，将高于规定范围的电压变为稳定的输出电压。
7805稳压芯片内部包含一个输出电压为5V的三端稳压器。
在输入端加入高于5V的电压时，7805芯片会通过内部的稳压电路将电压稳定为5V，并保持输出电压的稳定性。
当输入电压低于5V时，芯片则无法提供稳定的5V输出。
具体而言，7805稳压芯片内部包含了一个参考电压源、一个误差放大器以及一个功率放大器。
参考电压源提供了一个固定的参考电压值（一般为5V），而误差放大器会将芯片输入端和参考电压源的输出端进行比较，从而测量输入电压与参考电压之间的差异。
根据差异的大小，误差放大器会调整功率放大器的输出，以保持输出电压的稳定性。
在使用7805稳压芯片时，通常需要在输入端接入一个开关来控制输入电压的供应，以防止过高的电压对芯片造成烧毁的风险。
同时，在输出端接入适当的滤波电容和负载电阻，可以提高输出的稳定性和可靠性。
总结起来，7805稳压芯片通过内部的稳压电路将高于规定范围的输入电压稳定为5V的输出电压，以满足电子器件对稳定电压的需求。
5V降压1.8V,3.7V降压1.8V稳压3A芯片
5V降压1.8V，3.7V降压1.8V降压芯片，稳压芯片，降压电路芯片选型，的几款DC降压和LDO，低功耗的芯片，高降压换效率稳压IC，最大5A降压电路5V降压1.8V稳压芯片，3.7V降压1.8V稳压芯片，5V降压1.8V芯片，3.7V降压1.8V 芯片。
5V降压1.8V降压芯片，3.7V降压1.8V降压芯片，5V降压1.8V电路图，3.7V降压1.8V电路图。
锂电池3.7V输入和供电5V输入，降压降压换成1.8V的电路，可采用1,LDO线性稳压电路，2,DC-DC降压电路。
1,LDO线性稳压电路：锂电池的满电和放电电压，带保护板是在：3V-4.2V。
远高于1.8V，可直接用LDO芯片来降压换成想要的1.8V或者1.5V等。
LDO产品输入电压输出电压输出电流静态功耗封装PW6566 1.8V～5.5V 1.2V～5V多250mA 2uA SOT23-3PW6218 4V～18V 3V,3.3V,5V 100MA 3uA Sot23-3PW6206 4.5V～40V 3V,3.3V,5V 150MA 4.2uA Sot23/89PW8600 4.5V～80V 3V,3.3V,5V 150MA 2 uA Sot23-3可采用PW6566即可。
外围简单，LDO具有功耗极其低的特点，这是DC-DC不具备的。
但是LDO的效率也无法做大，越大的电流就越温度高的特点。
2，DC-DC降压电路DC-DC降压电路在5V降压1.8V时，可选择不同的芯片，来搭配自己的输出负载。
3.7V 锂电池更可采用降压电路输出低压大电流等，如5V降压1.2V给镍氢电池充电等等。
PW2052具有宽输入电压2.5V-5.5V，最大输出电流2A，可调输出电压，内部集成了MOS 管整流，节省了外部肖特基二极管的需要，效率大大得到提高.PW2052具有过流保护，过温保护，输出短路保护等。
需要注意PW2058和PW2051,PW2052,PW2053的电路和脚位是一样的，可用同一个PCBA 板子来测试和应用。
60V转5V,60V转12V的降压芯片规格书,0.1A-10A
0.6A ，90V 降压DC-DC 变换器产品概述PW2906是一款高效 、 高压降压型DC-DC 转换器，固定150KHz 开关频率，可提供最高0.6A 输出电流能力，低纹波，出色的线性调整率与负载调整率。
PW2906内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM 控制环路可以调节占空比从0~100%之间线性变化。
PW2906 输出5V 时最大0.6A 输出电流，输出15V 时最大0.3A 输出电流。
产品特点⚫ 12V 至90V 工作电压范围 ⚫ 最大占空比100% ⚫ 最小压降0.5V ⚫ 输出电压从1.25V 至20V 可调 ⚫ 固定150KHz 开关频率 ⚫ 最大输出功率小于5W ⚫内置高压功率MOSFET⚫ 效率高达85%⚫ 出色的线性与负载调整率⚫ 内置限流功能⚫ 内置输出短路保护功能⚫ SOP8-EP 封装应用范围⚫ 电动车控制器供电⚫ 通信典型应用电路图 1：典型应用电路图：Vout ：15V图1：典型应用电路图：Vout ：5V引脚配置/说明PCB 布局指南1. VIN 、 GND 、 SW 、 VOUT 等功率线，粗、短、 直；2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；3. 输入陶瓷电容靠近芯片 VIN 与 GND 引脚，电解电容正极靠近芯片 VIN 引脚，负极靠近肖特基阳极。
R3 用于限制最大输出电流，当VOUT≤5V 时，R3 选择 0.15 欧姆；当VOUT>5V 时，R3 选择0.28欧姆。
应用信息输入电容选择在连续模式中，转换器的输入电流是一组占空比约为VOUT/VIN 的方波。
为了防止大的瞬态电压，必须采用针对最大RMS 电流要求而选择低ESR(等效串联电阻)输入电容器。
对于大多数的应用，1 个10uF 的输入电容器（高电压输入热插拔上电时会产生较大幅度尖峰电压，需要加大输入电容容量进行吸收）就足够了，它的放置位置尽可能靠近XL7026 的位置上。
3.7V降压3.3V芯片,5V降压3.3V的升降压IC
3.7V降压3.3V，5V降压3.3V降压IC，3A降压芯片，降压芯片和LDO，高效率稳压芯片，低功耗LDO和DC芯片，稳压固定3.3V芯片，升降压3.3V芯片，芯片选型说明，3.7V降压3.3V，5V降压3.3V可选择：1升降压芯片，2单降压芯片，3LDO稳压芯片。
1，升降压芯片：3.7V电压一般都是锂电池多，锂电池的标称电压是3.7V，锂电池满电电压是达到4.2V，一般带保护板的话，最低放电电压是3V，所以锂电池的输入电压是3V-4.2V直接。
如何将3V-4.2V的电压稳压成固定3.3V呢？里面包含了升压3V降压3.3V和降压3.3V-4.2V 降压3.3V.1-1：PW5410B，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压。
PW5410是电荷升压芯片，外围仅3个电容，使用于200MA以下电流应用。
1-2：PW2228A和PW2224，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压，可以调节输出电压2.8V-5V的范围之间。
PW2228A是1.5A最大规格，PW2224是3A最大规格。
2单降压芯片5V作为一个常见和常用的电压值，他并无固定在那个电池或者产品等。
5V输入，降至到 3.3V比较简单，不需要用到升降压芯片，选择也是很多。
如:PW2057,PW2051,WP2052,PW2053等等。
输入电压输出电压输出电流频率封装DC-DC降压产品PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6PW2205 4.5V～20V 1V～15V 5A 340KHZ SOP8-EPPW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6PW2330 4.5V～30V 1V～28V 3A 130KHz SOP8PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EPPW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6PW2608 5.5V～60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EPPW2815 4.5V～80V 1.5V～30V 1.5A 400KHZ SOP8-EPPW2906 12V～90V 1.25V～20V 0.6A 150KHZ SOP8-EPPW2902 8V～90V 5V～30V 2A 140KHZ SOP8-EPPW2153 8V～140V 5V～30V 4A 140KHZ SOP8。
LDO和BUCK降压稳压器对比
LDO和BUCK降压稳压器(dc/dc)对比传统的线性稳压器，如78xx系列的芯片都要求输入电压要比输出电压高出2v~3V以上，否则就不能正常工作。
但是在一些情况下，这样的条件显然是太苛刻了，如5v转3.3v,输入与输出的压差只有1.7v，显然是不满足条件的。
针对这种情况，才有了LDO类的电源转换芯片。
DC-DC转换器包括升压、降压、升/降压和反相等电路。
DC-DC转换器的优点是效率高、可以输出大电流、静态电流小。
随著集成度的提高，许多新型DC-DC转换器仅需要几只外接电感器和滤波电容器。
但是，这类电源控制器的输出脉动和开关噪音较大、成本相对较高。
LDO的选择当所设计的电路对分路电源有以下要求1．高的噪音和纹波抑制；2．占用PCB板面积小，如手机等手持电子产品；3．电路电源不允许使用电感器，如手机；4．电源需要具有瞬时校准和输出状态自检功能；5．要求稳压器低压降，自身功耗低；6．要求线路成本低和方案简单；此时，选用LDO是最恰当的选择，同时满足产品设计的各种要求DC/DC:效率高，噪声大；好处就是转换效率高，可以大电流，但输出干扰较大，体积也相对较大。
LDO:噪声低，静态电流小；体积小，干扰较小，当输入与输出电压差较大的化，转换效率低.所以如果是用在压降比较大的情况下，选择DC/DC，因为其效率高，而LDO会因为压降大而自身损耗很大部分效率；如果压降比较小，选择LDO，因为其噪声低，电源干净，而且外围电路简单，成本低。
LDO是low dropout regulator，意为低压差线性稳压器，是相对于传统的线性稳压器来说的。
传统的线性稳压器，如78xx系列的芯片都要求输入电压要比输出电压高出2v~3V以上，否则就不能正常工作。
但是在一些情况下，这样的条件显然是太苛刻了，如5v转3.3v,输入与输出的压差只有1.7v，显然是不满足条件的。
针对这种情况，才有了LDO类的电源转换芯片。
LDO线性降压芯片：原理相当于一个电阻分压来实现降压，能量损耗大，降下的电压转化成了热量，降压的压差和负载电流越大，芯片发热越明显。
