银行储蓄管理系统需求分析 数据流图
- 1 -
银行储蓄管理系统需求分析
下图为本系统的用户功能图：
下表列出了10项基本功能：
序号 作业 功能描述
1
存款 为银行用户提供各种存款操作，并记入数据库
2
取款 为用户提供所需的分为柜台取款和ATM取款两种操作
3
转账 提供网上转账和柜台转账
4
查询 提供在各种终端进行的查账操作以便于银行用户对自己的
账目进行管理
5
修改密码 可对密码、网上银行密码进行修改
6
利息 在数据变动之前自动计算上次利息并更新账目进行下一次
账目管理
7
报表 对需要通过书面输出的信息进行整理打印
8
开户 为新用户开一个新帐户
9
销户 为用户结算利息，并支出余额存款，并消除资料
10
管理 可对对银行内的储蓄业务上的资金流进行分析和查询
用户
柜台 ATM 网上
存款操作 取款操作 转帐操作 查询操作 开户操作 销户操作 取款操作 查询操作 转帐操作 查询操作 转帐操作 修改密码 修
改
密
码
- 2 -
附录1：数据流图
数据库
数据
信息
统计操作
统计结果
0层图:
管理系统
用户系统
1层图
管理系统 高级管理人员 报表系统
柜台系统 员工登录
储蓄员
用户资料表
用户
ATM系统
网上系统
账目明细表
打印、输出
查询
反馈
员工表
外部系统
转账转入
接口
账目明细表
- 3 -
取款
查询
身份
检验
插卡
记录操作结果
转账
分
类
询问是否继续
是
是否打印凭条
否
打印凭条
是
否
用户
退卡
打印凭条并吞卡
三次密码错误
是
密码
用户
2层ATM系统
账目明细表
修改密码
- 4 -
查询 身份检验 登陆 转账或网上支付 网上分类 丢弃 错误 是 网上银行密码 用户或消费指令 记录操作结果 询问是否继续
否
用户
是
2层网上系统
用户
记录操作结果
登折并签字
询问是否继续
否
用户
账目明细表
账目明细表
2层图柜台系统
相关信息
开户
身份证
取款
修改密码
存款
转账
查询
销户
卡或折
身份
检验
分
类
是
丢弃
(密码)
(身份证)
是
- 5 -
2层：企业管理员
2层：系统管理员
注：由于系统管理员仅对系统进行维护，并不影响数据库内的数据流向，所以本
数据流图不对系统管理员模块作数据流分析
密码
身份
检验
分
类
查
询
丢弃
查询目前总余额 查询某月至某月大额操作 查询某月至某月的存款数 查询某月至某月的取款数 查询信息 数据 查询信息 数据 数据 数据 查询信息 查询信息 输入查询月份 输入查询月份 输入查询月份 账目明细表 高级管理员 修改员
工表
员工表
- 6 -
金额判断 计算利息 收取现金 计算上次利息 金额比较 转账 计算利息 密码核对 查找所需信息 存款金额及现金 本用户帐户上次结余 本次需要转出金额 账号密码 错误则丢弃 需转出金额小于上次结余，丢弃 成功 成功 查询信息种类 输出所查信息 提示转帐成功 错误 返回出错信息，选择退出或继续尝试 输入金额
继续尝试
中止
3层取款
3层存款
输入对方帐户信息
3层转账
3层查询
- 7 -
附录2：身份验证登记分类
登录系统名 操作项 身分验证需求
柜台操作系统
开户 身份证
存款 无
取款 密码
转账 密码，
查询 密码
销户 身份证，密码
ATM操作系统 登录 密码
网上银行操作系统 登陆 网上银行密码
管理员操作系统 登陆 管理密码
柜台工作人员系统 登陆 员工号，员工密码
面向数据流的分析方法
.. 连接符
Month=1..12表示month可取1~12中的任意值
* * 表示注释
两个星号之间的内容为注释信息
数据字典中每一数据条目包含的内容
1．数据流图中标识数据流、数据源或外部 实体的名称与别名；
2．数据类型； 3．所有以它作为输入流或输出流的转换的
列表； 4．如何使用该数据条目的简要说明； 5．数据条目的解释性说明； 6．其他补充说明，例如取值范围与缺省值
课程名称：软件工程
第5讲
班 级：
日 期：
教 室：
教学题目：第4章 面向数据流的分析方法。
教学目的：掌握数据流图与数据字典的概念及用法，理
解实体-关系图的绘制方法和作用，初步掌握
基于数据流的分析方法。
教学重点：数据流图与数据字典、实体-关系图、基于数
据流的分析方法。
教学难点：实体-关系图。
教 具：多媒体教室、电子教案
有关的设计约束等。
数据字典
数据条目的定义必须遵循以下原则： 精确、 简洁， 能为用户方和软件开发方共同理解。
例如，可以使用形式语言中的语法定义机制 描述数 据条目的内容。原子语法成 分则用简单明了的自然语言予以描述。
数据字典举例
家庭保安系统中的“电话号码”数据条目可以定义如 下：
＜电话号码＞＝＜分机号＞|＜外线号码＞ ＜分机号＞＝1816 | 1817 | … | 1858 ＜外线号码＞＝9 +（＜市话号码＞|＜长话号码＞） ＜长话号码＞＝0 +（＜区号＞+＜市话号码＞） ＜区号＞＝* 任何长度为3的数字串* ＜市话号码＞＝＜局号＞+＜分局号＞ ＜局号＞＝395 | 396 | 397 | 303 | 304 | 305 ＜分局号＞＝* 任何长度为4的数字串*

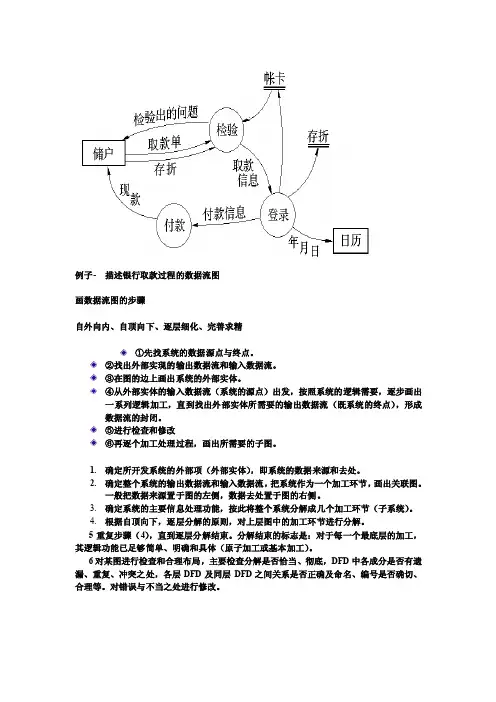

描述银行取款过程的数据流图
例子-描述银行取款过程的数据流图画数据流图的步骤自外向内、自顶向下、逐层细化、完善求精①先找系统的数据源点与终点。
②找出外部实现的输出数据流和输入数据流。
③在图的边上画出系统的外部实体。
④从外部实体的输入数据流（系统的源点）出发，按照系统的逻辑需要，逐步画出一系列逻辑加工，直到找出外部实体所需要的输出数据流（既系统的终点），形成数据流的封闭。
⑤进行检查和修改⑥再逐个加工处理过程，画出所需要的子图。
1.确定所开发系统的外部项（外部实体），即系统的数据来源和去处。
2.确定整个系统的输出数据流和输入数据流，把系统作为一个加工环节，画出关联图。
一般把数据来源置于图的左侧，数据去处置于图的右侧。
3.确定系统的主要信息处理功能，按此将整个系统分解成几个加工环节（子系统）。
4.根据自顶向下，逐层分解的原则，对上层图中的加工环节进行分解。
5重复步骤（4），直到逐层分解结束。
分解结束的标志是：对于每一个最底层的加工，其逻辑功能已足够简单、明确和具体（原子加工或基本加工）。
6对某图进行检查和合理布局，主要检查分解是否恰当、彻底，DFD中各成分是否有遗漏、重复、冲突之处，各层DFD及同层DFD之间关系是否正确及命名、编号是否确切、合理等。
对错误与不当之处进行修改。
父图与子图平衡任何一张DFD 子图边界上的输入/输出数据流必须与其父图中对应的加工的输入/输出数据流保持一致数据守恒一个加工所有输出数据流中的数据，必须能从该加工的输入数据流中直接获得，或者能通过该加工的处理而产生 多余的数据流：加工未使用其输入数据流中的某些数据项局部文件一个加工的输出数据流原则上不能与该加工的输入数据流同名数据模型包括三种互相关联的信息：数据对象，描述对象的属性，描述对象间相互连接的关系。
在需求分析阶段描述数据对象和它们之间的关系，使用E-R 图。
例子某管理信息系统具有以下实体、属性及语义描述： 每名教师教授若干课程，每门课程可以由若干教师来教授，每个班级有若干学生，每名学生可以学习若干门课程，每门课程可以有若干学生学习，每名学生学完一门课程后得到一个成绩。
数据流图实验报告doc
数据流图实验报告篇一：软件工程实验报告篇二：需求分析实验报告软件工程实践报告计科12—1班杨光敏08123234（一）软件需求分析1.实验目的学习图形工具软件VISIO，掌握结构化需求分析方法，熟练绘制数据流图；学习快速原型工具的使用。
2.基本要求（1）针对银行ATM系统进行需求分析工作，了解银行ATM系统的功能、流程；（2）安装VISIOXX以上版本软件，熟练应用Visio绘制DFD图，绘制银行ATM系统数据流图，完成系统的软件逻辑模型；（3）安装Axure RP Pro 或者Balsamiq Mockups快速原型软件，学习绘制软件原型，完成银行ATM系统的软件原型。
3.系统概述（1）ATM系统为银行提供一套高效稳定可靠的终端服务平台，为储户登录，存款，取款，查询，打印凭条，转账，修改密码等操作提供便利。
图1 ATM工作流程（2）.用户特点本软件的用户主要是银行的广大持卡人，大多都具有使用ATM经验。
另外，我们的系统要实现的一个重要目标就是当储户取钱出现故障时能在下笔业务进行之前自动恢复。
以此来方便用户和保障用户的利益。
本系统还为用户提供了足够的界面友好性和易操作性。
即使是一个对ATM系统完全陌生的客户，也可以在交易界面的提示下顺利完成交易。
另外一部分的用户是银行工作人员，本系统不予考虑。
4需求说明(1) 基本描述ATM终端可以接受一张可识别的银行储蓄卡，通过储户身份验证后，同储户进行各种交互，例如：查询、存款、取款、打印凭条等；处理储户相应的要求，执行对应操作，为储户服务。
该系统要求须保持一定时间内的交易记录，系统应每天自动汇总各种交易数据与服务器进行对账。
同时，在通讯失败或其他交易结果不确定的情况下，ATM要自动发起冲正交易，以保证账务的完整性。
本系统的实现需要记录一些相关信息，其中包括的信息有：用户信息和交易信息。
(2)交易信息卡信息：卡号，账号，密码，卡类型，卡金额ATM信息：ATM编号，ATM余额，交易流水信息：交易类型，交易代码，账号，交易时间（3）用例需求分析根据需求，做如下用例设计，在给出ATM系统需求用例图之后，我们将对各个用例逐一进行介绍。
2.2为方便储户，某银行拟开发计算机储蓄系统。写出问题定义并分析此系统的可行性
2.2为⽅便储户，某银⾏拟开发计算机储蓄系统。
写出问题定义并分析此系统的可⾏性为⽅便储户，某银⾏拟开发计算机储蓄系统。
储户填写的存款单或取款单由业务员输⼊系统，如果是存款，系统记录存款⼈姓名、住址、存款类型、存款⽇期、利率等信息，并印出存款单给储户；如果是取款，系统计算利息并印出利息清单给储户。
写出问题定义并分析系统的可⾏性。
答：如果是存款，储户填写存款单，然后交给业务员键⼊系统，同时系统还要记录存款⼈姓名、住址（或电话号码）、⾝份证号码、存款类型、存款⽇期、利率等信息，完成后由系统打印存款单给储户。
如果是取款，储户填写取款单，然后交给业务员，业务员把取款⾦额输⼊系统并要求储户输⼊密码以确认⾝份，核对密码正确⽆误后系统计算利息并印出利息清单给储户。
为了满⾜储户的需求，该系统需要迅速的对⽤户的要求做出反馈，要对⽤户输⼊的信息作出最快的处理，所以就需要很⼤的主存容量，以及强⼤的数据库⽀持。
由于是所⾯向的⽤户是⼴泛的储蓄⽤户群，所以需要系统强⼤的安全性能⽀持。
可⾏性研究⽅法条件、假定和限制：建议开发软件运⾏的最短寿命：5年进⾏系统⽅案选择⽐较的期限：2个⽉经费来源和使⽤限制：定制银⾏硬件、软件、运⾏环境和开发环境的条件和限制：银⾏中⼼拥有⼤型机以及⽤来⽀持的数据库，各个银⾏⽹点都有安好的PC机，安装有Windows2000及以上的操作系统。
建议开发软件投⼊使⽤的最迟时间：开发完成后试运⾏1个⽉。
可⾏性研究⽅法通过与银⾏熟练业务员进⾏深⼊讨论，制定详细⽤户调查问卷，真正了解⽤户以及银⾏业务员的实际需求，根据业务员提供的信息以及问题定义再综合调查问卷中⽤户提出的意见进⾏改进。
最终确定项⽬需要解决的问题，并确定问题能不能被解决。
决定可⾏性的主要因素1）项⽬开发成本2）所需设备置办成本3）技术是否能满⾜需求4）操作⼈员的熟练程度5）资源有效性对现有系统的分析1处理流程和数据流程存款流程图：取款流程图：数据流图：2⼯作负荷当前⼤多数银⾏所使⽤的银⾏储蓄系统在办理业务时⼿续繁琐，⼈⼯业务操作过多，办理⼀个客户的业务就需耗费较长的时间，其他客户只有等待。
银行储蓄业务系统需求分析说明书
银行储蓄业务系统需求分析目标设计随着社会的不断发展，计算机已走下科学家的殿堂，来到了老百姓的身边。
时至今日，计算机已变成人们的“家常便饭”。
我们正处在一个信息时代，计算机无处不在，它进入各行各业，改变着人们的生活。
银行系统事关民之财政，重中之重，然而它的管理模式也随着时代不断进步发展，为实现人们方便省时的办理银行储蓄业务，出现了银行计算机储蓄系统。
银行储蓄系统可以为人们方便办理储蓄业务，使人们在互联网办理存款、取款、查帐等业务，以高效、安全、互联为主要特征，为储户足不出户，提供各项业务的综合办理。
银行储蓄业务系统的功能要求银行储蓄业务的总目标是：在计算机网络，数据库和先进的开发平台上，利用现有的软件，配置一定的硬件，开发一个具有开放体系结构的、易扩充的、易维护的、具有良好人机交互界面的银行储蓄业务系统，实现银行的金额交易自动化的计算机系统，为银行的决策层提供准确、精细、迅速的交易金额变动信息。
本系统主要用于银行储蓄管理，主要任务是用计算机为用户办理各项储蓄业务，如存款、取款如果是存款，储户填写存款单，然后交给业务员键入系统，同时系统还要记录存款人姓名、性别，出生日期，身份证号码、存款类型、存款日期、及密码等信息，完成后由系统打印存款单给储户。
如果是取款，储户填写取款单交给业务员，业务员把取款金额输入系统并要求储户输入密码以确认身份，核对密码正确无误后系统计算利息并打印出利息清单给储户。
对储户基本信息进行日常管理，如查询、修改、增加、删除。
该系统主要包括管理员操作、储户管理理、数据维护三部分。
“管理员操作”是指进入银行储蓄系统必须获得一个许可，由管理员输入用户名和密码，方可进入该系统，并且可以对储户操作明细进行查询。
进入系统后可添加或删除管理员，并设定银行的定期、活期利率。
“储户管理”包括添加储户（开户）、删除储户（销户）、活期（存款、取款、查询）、定期（存款、取款、查询）“数据维护”即数据安全，可对数据进行备份与还原。
ATM机需求分析
青岛理工大学实验报告课程名称：软件需求实验名称：ATM机存取款管理系统需求分析学院：计算机工程学院专业：软件工程班级：软件132姓名：刘俊学号：201307229指导教师：丁凡2015年11月11日目录需求分析：一、概述1.1引言为了更好的挖掘ATM存取款管理系统的各种需求，先由需求分析人员与客户、银行职员等进行调查，再由需求分析人员将需求进行分析对系统提出完整、准确、清晰、具体的要求。
这也使得在软件开发和测试时能够更深入的了解客户的需求，把技术难点和可能遇到的难点提出，尽早解决，可见对软件需求的完全理解对于软件开发工作的成功是至关重要的。
本说明书的预期读者为银行客户、业务或需求分析人员、测试人员、用户文档编写者。
1.2项目背景银行各项业务一直深受客户好评。
但随着银行的业务不断发展，遍及全国各大中小城市，营业厅的扩建速度远跟不上客户量的增加，客户存取款排队等候时间也越来越长，并已渐渐出现抱怨，为了改善这种状况，减少客户等待时间，重新获得客户好评，应用计算机的快速计算及高效率，ATM存取款管理系统诞生。
1.3参考资料【1】张海藩.软件工程导论（第六版).北京：清华大学出版社，2013年【2】毛玉萃，邱少明.软件项目实践案例教程.北京：清华大学出版社，2014年【3】纪禹希等程序开发实用教程.北京：清华大学出版社，2013年【4】KarlE.Wiegers软件需求（第二版）北京：清华大学出版社，2014年二、需求分析2.1使用的语言、开发环境等选择2.1.1可供选择编程语言的选择：鉴于小组各成员的自身实力，可供选择的语言有C语言、C++语言、JAVA语言、C#语言。
编程模式的选择：可以基于客户端做一个C/S端或者基于网站做一个C/S 端。
数据库的选择：目前主流的数据库有SqlServer、MySql、Oracle、SqlLite。
操作系统的选择：有Linux和Windows系统可供选择。
各种逻辑的模型：使用MicrosoftVisio实现。
软件需求分析-数据流图
2
分析数据流图中是否存在冗余或不必要的处理步 骤，以提高系统的效率和性能。
3
验证数据流图的逻辑正确性，确保数据处理和转 换的准确性。
结构化分析
01 将数据流图分解为更小的、易于理解和管理的组 成部分，如子图或模块。
02 分析数据流图的结构，确定各组成部分之间的关 系和依赖关系。
03 根据结构化分析结果，制定相应的开发计划和模 块划分方案，以便进行后续设计和实现。
用于需求分析和系统设计阶段，为后续的系统实现和测试提供
03
基础。
数据流图的组成元素
数据流
表示数据在系统中的流动路径，用箭头表示。
数据流图中的节点
表示数据处理过程或数据存储，包括数据流图的 起点、终点以及中间的处理过程和数据存储。
数据流图的连接线
表示数据流动的路径，连接各个节点。
02
数据流图的绘制
数据流图优化实例
实例1
一个在线购物系统的数据流图， 通过增加库存管理和订单处理等 细节，使数据流图更加完整和准 确。
实例2
一个银行系统的数据流图，通过 简化不必要的元素和合并相似的 处理流程，使数据流图更加简洁 明了。
实例3
一个医疗系统的数据流图，通过 使用不同的颜色和标记来突出关 键元素，使数据流图更加易于理 解和分析。
04
数据流图与软件需求分 析
数据流图与需求分析的关系
01
02
03
数据流图是软件需求分 析的重要工具，用于描 述系统中的数据流动和
数据处理过程。
数据流图可以帮助分析 人员更好地理解系统的 功能和结构，从而更准
确地把握需求。
数据流图可以清晰地展 示出数据在系统中的流 动和处理过程，有助于 发现潜在的问题和改进
管理信息系统数据流程图详解PPT
它通过图形符号将系统中的数据 流、数据存储、数据处理和数据 源等元素进行抽象表示。
数据流程图的作用
描述系统功能和数据处理 流程
数据流程图能够清晰地展示系统中的数据处 理流程，帮助理解系统的功能和运作方式。
发现和解决系统问题
通过绘制数据流程图，可以发现系统中的瓶颈、冗 余数据处理等问题，为优化系统提供依据。
系统设计
基于数据流程图，可以进行系统架构 设计、数据库设计、功能模块划分等 ，确保系统能够满足业务需求。
系统实施与测试阶段
编码实现
开发人员根据数据流程图进行编码实现，确保系统功能与数据流程图一致。
系统测试
通过数据流程图进行测试用例设计，对系统的功能和数据流进行全面测试，确保系统质 量。
系统运行与维护阶段
数据流程图是团队之间沟通的桥梁，有助 于不同背景和专业的人员理解系统的数据 需求和逻辑。
简化分析
需求明确
通过数据流程图，可以对系统进行简化分 析，快速识别出数据流的关键路径和瓶颈 。
数据流程图能够明确地表达数据处理和数 据流动的需求，为后续的系统设计、开发 和测试提供依据。
数据流程图的缺点
手工绘制
外部实体表示数据流程图中的数据来 源和数据去处，通常用矩形表示，标 明实体名称和描述。
例如，客户、供应商、银行等都可以 作为外部实体。
数据流
数据流表示数据在系统中的流动路径， 通常用箭头表示，标明数据流名称和 描述。
数据流描述了数据的传递过程，包括 数据的输入、处理和输出。
处理逻辑
处理逻辑表示系统对数据的处理过程，通常用圆圈表示，标明处理逻辑的名称和 描述。
06
管理信息系统数据流程图的发展 趋势与展望
发展趋势
银行储蓄管理系统
课程题目信息系统分析与设计题目银行储蓄管理系统摘要近几年来，随着科技的发展和社会的进步，尤其是计算机大范围的普及，计算机应用逐渐由大规模科学计算的海量数据处理转向大规模的事务处理和对工作流的管理，这就产生了以台式计算机为核心，以数据库管理系统为开发环境的管理信息系统在大规模的事务处理和对工作流的管理等方面的应用，特别是在银行储蓄管理之中的应用日益引起人们的关注。
这次的数据库课程设计我以这一应用环境为背景，应用数据库原理课程所学的数据库设计与关系数据理论，结合实际的操作和设计进行设计。
目标是制定一套合理、有效，规范和实用的银行管理系统，对银行信息进行集中统一的管理。
提高银行工作效率，做到信息的规范管理，科学统计和快速查询。
本文实现了一个小型的银行储蓄管理系统，该系统主要功能包括存款、取款、查询及储户信息修改等功能。
从而满足了广大人民群众的需要，同时也实现了银行储蓄管理的系统化、规范化、自动化和智能化，提高了银行管理的效率。
关键字：银行储蓄；数据库；目录摘要 (II)目录 (I)1系统分析 (1)1.1系统概况 (1)1.1.1系统设计的目的 (1)1.1.2系统开发的背景与意义 (1)1.2系统需求分析 (1)1.2.1 系统总体需求 (1)1.2.2 系统整体功能介绍 (2)1.2.3 数据流图： (2)1.3软硬件平台介绍 (3)2 数据库系统设计与实现 (5)2.1数据库设计 (5)2.2 模块结构设计 (6)3逻辑设计 (7)4物理结构设计 (8)4.1数据库的物理结构 (8)5总结 (9)参考文献 (10)致谢 (11)1系统分析1.1系统概况1.1.1系统设计的目的银行是一个国家正常运转必不可缺的机构，当今社会，几乎每个人都会涉及到储蓄业务，为此，为方便用户查询和使用各种业务，可用计算机为工具对查询管理为一体的各种服务。
当然，这样的一个银行储蓄业务系统就应运而生了。
本系统是一个简单的储蓄系统，可以对储户的信息进行查询、修改以及删除。
软件工程课程设计银行储蓄管理系统
目录1 问题定义 (2)2 可行性研究 (2)2.1 项目概述 (2)2.2 可行性分析的前提 (2)2.2.1 项目的目标 (2)2.2.2 项目的环境 (3)2.3 可选的方案 (3)2.3.1 方案一 (3)2.3.2 方案二 (3)2.4 所建议的系统 (3)2.4.1 系统说明 (3)2.4.2 系统流程图 (3)2.4.3 高级数据流图 (4)2.5 经济可行性 (5)2.5.1系统开发费用 (5)2.5.2系统运行费用 (5)2.5.3效益 (5)2.6技术可行性 (6)2.7 操作可行性 (6)3 需求分析 (6)3.1 需求概述 (6)3.2 需求模型 (6)3.2.1 数据模型 (6)3.2.2 功能模型 (8)3.2.3 行为模型 (9)3.2.4 数据字典 (10)4 总体设计 (11)4.1 系统体系结构 (11)4.2 模块详细说明 (12)4.3 数据库设计 (13)5 详细设计 (14)5.1 人机界面设计 (14)5.2 过程设计 (17)6 测试 (17)6.1 白盒测试 (18)6.2黑盒测试 (18)7 结论 (19)8参考文献 (19)9 附录 (20)9.1程序代码 (20)1 问题定义账户管理是银行业务流程过程中十分重要且必备的环节之一,在银行业务流程当中起着承上启下的作用,其重要性不言而喻。
但是,目前许多银行在具体的业务流程处理过程中仍然使用手工操作的方式来实施,不仅费时、费力，效率低下，而且无法达到理想的效果。
本文针对上述问题，采用软件工程的开发原理，依据软件流程过程规范，按照需求分析、概要设计、详细设计、程序编码、测试、软件应用、软件维护等过程开发了一个银行账户管理系统。
采用VSC++作为开发工具，数据库设计遵循3范式，主要设计了用户基本信息表、用户卡信息表、ATM取款机基本信息表、用户银行存款信息表、管理系统的用户口令表、银行系统的用户信息表等数据表。
