7_砌砖墙
砌体墙的基本构造做法及附图
砌体墙的基本构造做法及附图砌体墙的基本构造（带图⽚）砌体墙的基本构造砌体墙砌筑块材粘结材料●常⽤砌体材料及规格抗震主要构造措施■砌筑块材标准机制黏⼟砖实际尺⼨为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺⼨为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等⽔泥砌块混凝⼟⼩型空⼼砌块的常见尺⼨为190mmX190mmX390mm，辅助块尺⼨为90mmX190mmX190mm和190mmX190mmX90mm等；煤灰硅酸盐中型砌块的常见尺⼨为240mmX380mmX880mm 和240mmX430mmX850mm等；蒸压加⽓混凝⼟砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm。
■粘结材料常⽤粘结材料的主要成分——⽔泥、黄砂、⽯灰膏级配——不同的材料配合的重量⽐⽔泥砂浆——⽔泥和黄砂配合。
其常⽤级配（⽔泥：黄砂）为1：2、1：3等；混合砂浆——在⽔泥砂浆中加⼊⽯灰膏。
其常⽤级配（⽔泥：⽯灰：黄砂）为1：1：6、1：1：4等。
强度——砂浆为刚性材料，主要考虑抗压强度。
其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。
和易性——保持合适的流动性、粘聚性和保⽔性，以达到易于施⼯操作，并成型密实、质量均匀的性能。
⽔泥砂浆的强度和防⽔性能要⾼于混合砂浆；混合砂浆的和易性优于⽔泥砂浆。
±0.00以下⽤⽔泥砂浆砌筑，±0.00以上⽤混合砂浆砌筑。
●砌体墙的砌筑要领错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑⽅式砌块墙体砌块搭接处钢筋⽹⽚的设置⽅法⽤空⼼砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在⾻架承重体系的建筑中，柱⼦上⾯每500mm⾼左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌⼊墙体的⽔平灰缝内。
砌体墙施工工艺

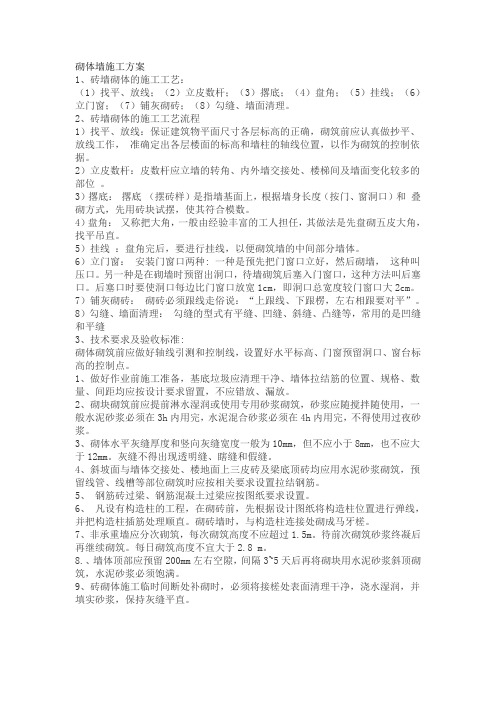

砌体墙施工方案1、砖墙砌体的施工工艺：（1）找平、放线；（2）立皮数杆；（3）撂底；（4）盘角；（5）挂线；（6）立门窗；（7）铺灰砌砖；（8）勾缝、墙面清理。
2、砖墙砌体的施工工艺流程1）找平、放线：保证建筑物平面尺寸各层标高的正确，砌筑前应认真做抄平、放线工作，准确定出各层楼面的标高和墙柱的轴线位置，以作为砌筑的控制依据。
2）立皮数杆：皮数杆应立墙的转角、内外墙交接处、楼梯间及墙面变化较多的部位。
3）撂底：撂底（摆砖样）是指墙基面上，根据墙身长度（按门、窗洞口）和叠砌方式，先用砖块试摆，使其符合模数。
4）盘角：又称把大角，一般由经验丰富的工人担任，其做法是先盘砌五皮大角，找平吊直。
5）挂线：盘角完后，要进行挂线，以便砌筑墙的中间部分墙体。
6）立门窗：安装门窗口两种: 一种是预先把门窗口立好，然后砌墙，这种叫压口。
另一种是在砌墙时预留出洞口，待墙砌筑后塞入门窗口，这种方法叫后塞口。
后塞口时要使洞口每边比门窗口放宽1cm，即洞口总宽度较门窗口大2cm。
7）铺灰砌砖：砌砖必须跟线走俗说：“上跟线、下跟楞，左右相跟要对平”。
8）勾缝、墙面清理：勾缝的型式有平缝、凹缝、斜缝、凸缝等，常用的是凹缝和平缝3、技术要求及验收标准:砌体砌筑前应做好轴线引测和控制线，设置好水平标高、门窗预留洞口、窗台标高的控制点。
1、做好作业前施工准备，基底垃圾应清理干净、墙体拉结筋的位置、规格、数量、间距均应按设计要求留置，不应错放、漏放。
2、砌块砌筑前应提前淋水湿润或使用专用砂浆砌筑，砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆。
3、砌体水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。
灰缝不得出现透明缝、瞎缝和假缝。
4、斜坡面与墙体交接处、楼地面上三皮砖及梁底顶砖均应用水泥砂浆砌筑，预留线管、线槽等部位砌筑时应按相关要求设置拉结钢筋。
5、钢筋砖过梁、钢筋混凝土过梁应按图纸要求设置。
砌砖口诀十六字
砌砖口诀十六字
砌筑砖墙16字口诀是：横平竖直、沙浆饱满、破缝压花、灰缝一致。
砌墙16字口诀？
横平竖直、灰浆饱满、上下错缝、内外搭接。
1、瓦工在砌砖前，一定要在砌砖的前一天对它进行浇水湿润，一般情况下，以水浸砖四边1.5cm为最合适。
2、此外，它的砂浆配合比一定要非常的准，水泥为士2%，砂、灰膏为士5%。
搅拌时间不小于2分钟。
3、砌砖墙，砌体采用一个顺的一个丁的砌砖法，砌垛是不可以用先砌四周后填心的包心砌法来做的。
4、排砖撂底，我们需要根据已经谈好的门窗口位置线和构造柱的尺码仔细的核对墙垛尺码，看它的长度是否符合标准的模数，如果不符合，都要留在柱内。
5、盘角：砌砖前应先盘好角，每次盘角不要超过5层，新盘的大角，要及时进行吊靠。
如有偏差及时修整。
修整后才挂
线。
盘角时要仔细对照皮树杆的层数及标高。
6、挂线，砌筑37墙24墙必须双挂线，如果长墙几个人共使一根通线中间应设支点。
线要拉紧，每层都要看平，使水平逢均匀一致，平直通顺。
7、砌砖，砌砖采用一铲灰、一块砖、一挤揉的三一砌砖法，每盘灰必须在3小时内用完。
8、留槎：如果你的墙的砖混结构的，那么它在施工縫就应该留在构造柱的外面。
砖墙试不需要留直槎的，假如在它不能留斜槎时，你一定要经甲方和监理同意后，你才可以继续施工。
9、拉结筋的数量是每120mm墙厚设一根，37墙3根，间距沿墙高不得超过500mm。
其埋入长度从墙的留槎处算起，每边不小于50厘米，末端加90度弯钩。
砌墙规范标准
红砖质量鉴别：看颜色——一般有深红色，淡红色三种，还有一种就是淡灰黄色。
深红色的属于火候过重，淡红色的则刚刚好，而淡灰色的则是欠火，属于次砖，不合格砖。
听声音——有沉闷声，清脆。
两块砖头在一起敲击，如果发出沉闷声则属于欠火砖，是不可以做承重墙的。
也属于次砖。
而声音清脆的，则是适火砖，属于优品。
这种砖强度高。
看重量——同样大小的两块砖头，重量轻者为好，表明土质均匀，烧制得当。
观外表——外表的边角是否整齐,是否有翘曲,或是过火砖,过火砖有翘边翘角的情况,这种地方有较大的硬度,但是过大的硬度会造成应力集中。
墙砖基础知识:砌墙常用的砖头有红砖、轻质砖、加气混凝土砌块，家庭装修往往采用红砖砌墙，这样墙面不容易开裂，后遗症较少。
红砖又分为85砖（规格为190mm×35mm×90mm，）、95（又叫标准砖，实际尺寸240mm×115mm×53mm。
）砖和多孔砖。
其中85砖和95砖都为实心砖，比较结实而且隔音。
85砖较小，往往用于灶台、矮墙等；95砖较大，主要用于砌墙。
红砖墙按标准只能砌在多层、小高层或别墅一楼以上部分的梁下，别墅一楼的任何地方。
所谓梁下，只下一层楼的砖墙位置有梁。
例如在2楼砌墙，一楼对应位置的天花板上应该有梁。
非梁下或者高层一般不允许砌砖墙。
这是因为砖墙其实是很重的，如果没有梁或者不是底楼，有可能把楼板压弯压裂。
如果一定要非梁下或者高层砌墙，可以采用轻质隔墙板或者轻钢龙骨加石膏板。
砖墙又分一砖墙、半砖墙和四分之一砖墙，详见右边图示。
其中一砖墙和半砖墙可以在砌墙抹灰干燥后再开槽铺管线。
四分之一砖墙不方便开槽，只能合着水电管线一起砌进墙内。
不同墙按照厚度有很多种名称，比如厚度为240mm的一砖墙又叫双墙、24墙等；厚度为120mm的半砖墙又叫单砖墙、单墙、12墙、隔断墙等。
承重墙厚度必须大约200mm。
砌墙首要考虑的是安全因素。
例如四分之一墙，墙面较薄，如果砌墙技术不过关，墙面又长时间暴露在风雨中，可能造成坍塌。
砌体工程
6、勾缝
如是清水墙，则还要进行勾缝。 勾缝使清水墙美观、牢固。墙面勾缝宜 采用细砂拌制的1：1.5的水泥砂浆；内 墙也可采用原浆勾缝，但必须随砌随勾， 并使灰缝光滑密实。
砌筑质量要求
砌体工程施工质量验收规范
砌筑工程质量的基本要求是：横平竖直、砂浆 饱满、灰缝均匀、上下错缝、内外搭砌、接槎 牢固。 对砌砖工程，要求每一皮砖的灰缝横平竖直、 砂浆饱满。上面砌体的重量主要通过砌体之间 的水平灰缝传递到下面，水平灰缝不饱满往往 会使砖块折断。为此，规定实心砖砌体水平灰 缝的砂浆饱满度不得低于80％。竖向灰缝的饱 满程度，影响砌体抗透风和抗渗水的性能。水 平缝厚度和竖缝宽度规定为10mm±2mm，过 厚的水平灰缝容易使砖块浮滑，墙身侧倾，过 薄的水平灰缝会影响砌体之间的粘结能力。
钢筋混凝土圈梁整体现浇外，亦可采用预 制圈梁伸出钢筋现浇整体接头的方法来提 高装配化施工程度。
（三）加强楼板与砌体的锚固
为了加强楼板和墙体的结合，当楼板搁置在横墙上时，可用直径不小于 6毫米的钢筋配置在预制楼板的板缝中,并搁置在横墙上，用强度等级不 低于5MPa的水泥砂浆灌筑密实，使楼板与横墙锚固（左图）并加强与 纵墙的锚固（右图）。
槎
设有钢筋混凝土构造 柱的多层砖房，应先 绑扎构造柱的钢筋， 而后砌砖墙，最后浇 注混凝土。墙与柱应 沿高度方向每500mm 设2◎6钢筋，每边伸 入墙内不应少于1m； 构造柱应与圈梁连接； 砖墙应砌成马牙槎， 每一马牙搓沿高度方 向的尺寸不超过 300mm．马牙槎从每 层柱脚开始，应先退 后进。该层构造柱混 凝土浇完之后，才能 进行上一层的施工。
砌筑砂浆有水泥砂浆、石灰砂浆和混合砂浆。 砂浆种类选择及其等级的确定，应根据设计要 求。 水泥砂浆和混合砂浆可用于砌筑潮湿环境和强 度要求较高的砌体，但对于基础一般只用水泥 砂浆。 石灰砂浆宜用于砌筑干燥环境中以及强度要求 不高的砌体，不宜用于潮湿环境的砌体及基础， 因为石灰属气硬性胶凝材料，在潮湿环境中， 石灰膏不但难以结硬，而且会出现溶解流散现 象。
17配筋砖墙砌体工程施工工艺
配筋砖墙砌体工程施工工艺1、使用范围本施工工艺适用于工业与民用建筑的各种配筋砖砌体工程施工。
2、材料性能要求(1)砖、蒸压粉煤灰砖、蒸压灰砂砖：砖的品种、强度等级必须符合设计要求，并应规格一致；产品有出厂合格证及复试单。
(2)水泥：宜采用强度等级 32.5 级普通硅酸盐水泥或矿渣硅酸盐水泥，产品应有出厂合格证及复试报告。
(3)砂：宜用中砂 , 并通过 5mm筛孔。
配制 M5（含 M5）以上砂浆，砂的含泥量不应超过 5%；M5以下砂浆，砂的含泥量不应超过 10%，不得含有草根等杂物。
(4)掺合料：有石灰膏、磨细生石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不应少于 7d，严禁使用冻结或脱水硬化的石灰膏。
(5)水：应用自来水或不含有害物质的洁净水。
3、主要机具设备(1)机具：应备有砂浆搅拌机、筛砂机和淋灰机等。
(2)工具：应备有大铲、刨锛、瓦刀、泥桶、存灰槽、砖夹、筛子、勾缝条、运砖车、灰浆车、翻斗车和砖笼等。
(3)检测工具：水准仪、经纬仪、钢卷尺、百格网、皮数杆、线坠、水平尺、磅秤、砂浆试模等。
4、作业条件(1)砌筑前，上道工序应经验收合格。
(2)弹好墙体轴线及门窗洞口边线。
(3)在墙转角处、楼梯间及内外墙交接处，已按标高立好皮数杆；皮数杆的间距以 15～20m为宜，并办好预检手续。
(4)砌筑部位（基础或楼板等）的灰渣，杂物清除干净，并浇水湿润。
(5)砂浆由试验室做好试配，确定配合比；准备好砂浆试模。
(6)搭好砌筑用的脚手架；垂直运输机具准备就绪。
(7)项目部建立健全了各项管理制度，管理人员持证上岗；对作业班组进行了质量、安全、技术交底；班组作业人员中、高级工不少于 70%，并应具有同类工程的施工经验。
5、工艺流程弹墙线→立皮数杆→确定组砌方法→砖浇水→拌制砂浆→排砖→砌砖墙→在灰缝中放钢筋网片→验收。
6、施工要点(1)立皮数杆要保持标高一致，砌角时要均匀掌握灰缝，砌筑时小线要拉紧，不得各层线松，以防水平灰缝出现大小不匀。
砖砌体工程质量有哪些要求？
砖砌体工程质量有哪些要求？我们的社会生活是由各种工程所组成的，有质量的工程是人民的社会生活得到保障的前提，质量存在瑕疵的工程会使人们的社会生活存在风险，故而为了使工程质量得到保障，国家机关制定了相关的法律规范，对砖砌体等工程的质量提出了一些概括性的要求，根据相关法律的规定，砖砌体工程质量有哪些要求呢?我们的社会生活是由各种工程所组成的，有质量的工程是人民的社会生活得到保障的前提，质量存在瑕疵的工程会使人们的社会生活存在风险，故而为了使工程质量得到保障，国家机关制定了相关的法律规范，对砖砌体等工程的质量提出了一些概括性的要求，根据相关法律的规定，砖砌体工程质量有哪些要求呢?▲一、砖墙砌体工程施工质量一般要求有哪些?(1)蒸压灰砂砖和蒸压粉煤灰砖不得用于长期受热200℃以上、受急冷急热和有酸性介质侵蚀的部位。
(2)砌筑时，砖应提前l～2d 浇水湿润。
烧结普通砖、多孔砖含水率宜为10%～15%，灰砂砖、粉煤灰砖含水率宜为5%～8%。
(3)当采用铺浆法砌筑时，铺浆长度不得超过750mm;施工期间气温超过30℃时，铺浆长度不得超过500mm。
(4)砖墙中的洞口、管道、沟槽和预埋件等，宽度超过300mm 的，应砌筑平拱或设置过梁。
(5)砖砌平拱过梁的灰缝应砌成楔形缝。
灰缝的宽度，在过梁底面不应小于5mm;在过梁顶面不应大于15mm。
拱脚应伸入墙内不少于20mm，拱底应有l%的起拱。
(6)砖过梁底部的模板，应在灰缝砂浆强度不低于设计强度的50%时，方可拆除。
(7)施砌的蒸压(养)砖的产品龄期不应小于28d。
(8)竖向灰缝不得出现透明缝、瞎缝和假缝。
(9)施工临时间断处补砌时，必须将接搓处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。
▲二、砖砌体的质量要求是什么?▲(1)横平竖直要求砌体灰缝应横平竖直，上下对齐，无游丁走缝。
所以砌筑时必须立皮数杆、挂线砌筑，并应随时吊线、直尺检查和校正墙面的平整度和竖向垂直度。
砖墙砌筑施工工艺标准
砖墙砌筑施工工艺标准GXEJ/QB15-2003砖墙为民用与工业建筑最为常用的墙体型式。
具有材料易得，施工简便，经久耐用，费用低廉等优点；但墙体重量较大，砌筑劳动强度高。
本工艺标准适用于作一般七层及七层以下的民用住宅墙体及工业厂房围护墙的墙体工程。
一、材料要求1．砖砖的品种、强度等级必须符合要求，并应规格一致，有出厂合格证或验单。
2．水泥采用P.032.5或P.042.5普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂合格证或试验报告。
4．砂用中砂，并通过5mm筛孔。
配制M5（含M5）以上砂浆，砂的含泥量不应超过5%；M5以下砂浆，砂的含量不应超过10%，不得含有草根杂物。
5．掺合料有石灰膏、磨细生石灰粉，电石膏和粉煤灰等，石灰膏的熟化时间不应少于7d，严禁使用冻结或脱水硬化的石灰膏。
（1）砖、水泥、砂、掺合料有产品出厂合格证，并检验合格。
（2）外加剂多使用微沫剂或各种不同品种的有机塑化剂，其掺量、稀释办法、拌合要求和使用范围应严格按有关技术规定执行，并由试验室试配确定。
6、砌筑砂浆强度等级必须符合设计要求，砌筑砂浆配合比比例按照《砌体工程施工质量验收规范》规定为重量比。
二、主要机具设备1．机械设备应务有砂浆搅拌机、筛砂机和淋灰机等。
2．主要工具应务有大铲刀、吊线板、线坠、不平尺、皮数杆、灰桶、存灰槽、砖夹、筛子，缝运砖车、灰浆车斗车、磅秤和砖笼等。
施工需用主要机具设备与“基础砌筑”相同。
三、作业条件1、砌筑前，基础及防潮层应经验收合格，基础顶面弹好墙身轴线、墙边线、门窗洞口和柱子的位置线。
2、办完地基、基础工程隐检手续。
3、回填完基础两侧及房心土方，安装好暖气沟盖板。
4、在墙转角处、楼梯间及内外墙交接处，已按标高立好皮数杆；皮数杆的间距以15～20m为宜，并办好预检手续。
5、砌筑部位（基础或楼板等）的灰渣、杂物清除干净，并浇水湿润。
6、砂浆由试验室做好试配，确定配合比；准备好砂浆试模。
7、随砌随搭好的脚手架；垂直运输机具准备就绪。
砖墙砌筑施工工艺标准
砖墙砌筑施工工艺标准XDQB2002-005一、工艺流程：熟悉图纸→粘土砖湿润→复核中线→画皮数杆→试排底砖→正式砌砖→门窗洞口留置→至梁底留空斜砌砖→质量检查→间歇8天→再次砌梁底斜砌砖。
二、操作要求：1、砌体工程所用的材料应有合格证，其品名、规格和强度应符合设计文件的要求。
2、砌块进场要按规定送检试验，砌筑砂浆要按不同品种标号分别制作试块；留置组数要符合施工规范的规定。
3、砌筑砂浆要提前做配合比，现场拌制时一律采用重量比；并要采用机械搅拌，材料经过过磅计量要准确。
4、砂浆的机械搅拌时间：对于普通砂浆搅拌时间不少于2分钟；对于掺粉煤灰的砂浆其搅拌时间不少于3分钟。
5、有构造柱的砖墙都要砌成马牙槎，并按施工规范的要求设置拉结筋，浇筑构造柱的砼应待砖墙完成后进行。
6、砂浆应随拌随用。
水泥砂浆必须在拌成后3小时内用完；混合砂浆必须在拌成后4小时内用完。
7、每一楼层或250m3砌体中各种强度等级的砂浆试块，每台搅拌机至少制作一组试块。
砖砌栏杆也要做试块。
8、砌筑砖墙时，粘土砖应提前1-2天浇水湿润，不得随砌随浇水或干砖上墙。
9、过梁上与过梁成60度角的三角形范围内及过梁净跨度1/2的高度范围内不得设置脚手架眼。
10、宽度小于1m的窗间墙，以及门窗洞口的两侧200mm和转角处450mm的范围内不得留置脚手架眼。
11、临时施工洞口净宽度不应超过1m，留槎要留阳槎并按施工规范要求设置拉结钢筋。
12、宽度超过300mm的洞口，应砌筑成平拱或设置过梁。
多孔砖、空心砖表面不得留水平沟槽。
13、门窗过梁一定要采用预制砼过梁，伸入支座每边不少于250mm。
用空心砖砌的窗台要按规程做成砼窗盘。
14、砌体转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分开砌筑。
15、砖砌体应上下错缝、内外搭接、砂浆饱满、横平竖直；其砌筑误差应控制在规范允许范围内。
16、填充墙顶部应预留2-3公分缝隙，待砂浆干燥砌体完全沉实后（约7天）方可用水泥砂浆挤饱并打入石片。
工程施工墙体砌筑顺序
工程施工墙体砌筑顺序一、砌筑前的准备工作1. 墙体砌筑前，需要先进行基础的施工和验收工作。
确保墙体砌筑基准点的准确性和稳定性。
2. 检查施工现场的平整性和清洁度，清除杂物和尘土，确保施工环境的整洁。
3. 准备好墙体砌筑所需的建筑材料，如砖块、砂浆、水泥等，并进行质量检查，确保材料符合标准要求。
4. 安排好工程人员的工作任务和岗位分工，分配好施工设备和工具。
二、墙体砌筑顺序1. 建立砌筑坡度线。
根据设计要求，在基准点上建立好砌墙基准线，确定墙体的高度和轮廓。
2. 砌筑砖墙基础。
在基准线上用水泥砂浆砌筑砖墙基础，确保基础的牢固和水平平整。
3. 砌筑砖墙体。
根据设计要求和基准线，在基础上逐层砌筑砖墙体，注意每层墙体的水平度和垂直度。
4. 施工门窗洞口。
根据设计要求，在墙体中留出门窗的洞口，砌筑好门窗洞口的砖墙。
5. 砌筑悬挑部分。
在需要悬挑的部位，根据设计要求进行悬挑墙体的砌筑，注意悬挑部位的牢固和安全。
6. 砌筑隔墙。
根据设计要求，砌筑好墙体之间的隔墙，确保隔墙的平整度和稳固性。
7. 砌筑护墙。
在需要护墙的部位，砌筑好护墙，防止墙体受到外部损坏。
8. 砌筑墙体收尾。
在墙体砌筑完成后，进行墙体的收尾工作，修整墙体表面，确保墙体的平整度和美观度。
9. 进行墙体验收。
验收墙体砌筑质量，检查墙体的垂直度、水平度和牢固性，确保墙体符合设计要求和施工标准。
10. 进行墙体保护。
在墙体砌筑完成后，及时进行墙体保护，防止墙体受到外部环境的损害。
通过严格按照墙体砌筑的施工顺序进行工作，可以确保墙体砌筑质量和进度的顺利进行。
同时，也可以提高工程的施工效率和质量，保障建筑的安全和稳固性。
在工程施工中，墙体砌筑是一个非常重要的环节，需要工程人员认真对待，确保施工过程顺利进行，取得良好的施工效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表C1-3 技术交底记录 工程名称 中牟县公共卫生服务中心 分部工程 地基与基础、主体 分项工程名称 砌体工程 日 期 交底内容： 砌砖墙 本技术交底适用于一般砖混、外砌内模、有抗震构造柱的砖墙砌筑工程。 1．材料要求 （1）砖：品种、强度等级必须符合设计要求，并有出厂合格证或试验单。清水墙的砖应色泽均匀，边角整齐。 （2）水泥：品种与标号应根据砌体部位及所处环境选择，一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥。 （3）砂子：中砂，配制M5以下砂浆所用砂子的含泥量不超过10％。M5及其以上砂浆的砂子含泥量不超过5％，使用前用5mm孔径的筛子过筛。 （4）掺合料：白灰膏熟化时间不少于7d，严禁使用脱水硬化和冻结的石灰膏。 （5）其它材料：木砖应刷防腐剂；墙体拉结钢筋及预埋件等。 2．主要机具 应备有搅拌机、手推车、磅秤、垂直运输设备，大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、笤帚等。 3．作业条件 （1）完成室外及房心回填土，安装好暖气盖板。 （2）办完地基、基础工程隐检手续。 （3）按标高抹好水泥砂浆防潮层。 （4）弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完预检手续。 （5）按标高立好皮数杆，皮数杆的间距以15～20m为宜。 （6）砂浆由试验室做好试配，准备好试模。 4．操作工艺 工艺流程： 作业准备 → 砖浇水 → 砂浆搅拌 → 砌砖墙 → 验收 （1）砖浇水：粘土砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1．5cm为宜，含水率为10～15％，常温施工不得用干砖上墙；雨季不得使用含水率达到饱和状态的砖砌墙；冬期浇水有困难，则必须适当增大砂浆稠度。 （2）砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为±2％，砂灰膏控制在±5％以内。宜用机械搅拌，搅拌时间不少于1．5min。 （3）砌砖墙： 1）组砌方法：砌体一般采用一顺一丁（满丁满条）梅花丁或三顺一丁砌法。不采用五顺一丁砌法，砖柱不得采用先砌四周后填心的包心砌法。 2）排砖撂底（干摆砖）：一般外墙第一层砖撂底时，两山墙排丁砖，前后纵墙排条砖。根据弹好门窗洞口位置线。认真核对窗间墙、垛尺寸长度是否符合排砖模数。如不符合模数时，可将门窗口的位置左右移动。若有破活，七分头或丁砖应排在窗口中间，附墙垛或其它不明显部位。表C1-3 技术交底记录 工程名称 中牟县公共卫生服务中心 分部工程 地基与基础、主体 分项工程名称 砌体工程 日 期 移动门窗口位置时，应注意暖卫主管及门窗口开启时不受影响。另外在排砖时还要考虑在门窗口上边的砖墙合拢时也不出现破活。所以排砖时必须有个全盘考虑。即前后檐墙排每一皮砖时，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活。 3）选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹、颜色均匀、规格基本一致的砖。敲击时声音响亮，焙烧过火变色、变形的砖可用在基础及不影响外观的内墙上。 4）盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊靠，如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后才可以挂线砌墙。 5）挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可以照顾砖墙两面平整，为控制抹灰厚度奠定基础。 6）砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺满挤操作法。砌砖时砖要放平，里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线、下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm也不应大于12mm。为保证清水墙面立缝垂直、不游丁走缝，当砌完一步架高时，宜每隔2m左右水平间距在丁砖立楞位置弹两道垂直立线，以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事后砸墙。清水墙不允许有三分头，不得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用，水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆，砌清水墙应随砌随划缝，划缝深度为8～10mm，深浅一致，清扫干净，混水墙应随砌随将舌头灰刮尽。 7）留槎：外墙转角处应同时砌筑。内外墙交接处必须留斜槎，槎子长度不应小于墙体高度的2/3，槎子必须平直，通顺。分段位置应在变形缝或门窗口角处。隔墙与墙或柱子同时砌筑时可留阳槎加预埋拉结筋。沉墙每50cm预留φ6钢筋2根，其埋入长度从墙的留槎处算起每边均不小于50cm，末端应加90度弯钩。隔墙顶应用立砖斜砌挤紧。 8）木砖、预留孔洞和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1．2m以内，每边放2块，高1．2～2m每边放3块；高2～3m每边放4块。预埋砖的部位一般在洞口上下边四皮砖，中间均匀分布。木砖要提前做好防腐处理。钢门窗安装的预留孔，硬架支模，暖卫管道均应按设计预留，不得事后剔凿。墙体抗震拉结筋的位置、钢筋规格、数量、间距长度、弯钩等均应按设计要求留置，不应错放、漏放。 9）安装过梁、梁垫：安装过梁、梁垫时其标高、位置及型号必须准确，坐灰饱满，如坐灰厚度超过2cm时要用豆石混凝土铺垫，过梁安装时两端支承点的长度应一致。 10）构造柱做法：凡设有构造柱的结构工程，在砌砖前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时与构造柱联结处砌成马牙槎，每一个马牙槎沿高度方向的尺寸不宜超过30cm（即五皮砖）。 砖墙与构造柱之间应沿墙高每50cm设置2φ6水平拉结钢筋连接，每边伸入墙内不应少于1m。 （4）冬期施工：在预计连续10d内平均气温低于＋5℃或当日最低温度低于－3℃时，即进入冬期施工。冬期使用的砖要求在砌筑前清除冰霜，水泥宜用普通硅酸盐水泥，灰膏要防冻，如已受冻要融化后方能使用。砂中不得含有大于1cm的冻块，材料加热时，砂加热温度不超过40℃，表C1-3 技术交底记录 工程名称 中牟县公共卫生服务中心 分部工程 地基与基础、主体 分项工程名称 砌体工程 日 期 水加热不超过80℃。砖正温时适当浇水，负温即要停止，可适当增大砂浆稠度。冬期不应使用无水泥砂浆，砂浆中掺盐时，应用波美比重计检查盐溶液浓度。但对绝缘、保温或装饰有特殊要求的工程不得掺盐；砂浆使用温度不应低于＋5℃，掺盐量应符合冬施方案的规定。采用掺盐砂浆砌筑时，砌体中的钢筋应预先作防腐处理，涂防锈漆两道。 5．质量标准 （1）保证项目： 1）砖的品种、强度等级必须符合设计要求。 2）砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块的平均强度不小于fm．K（设计要求砂浆抗压强度试块标准养护28d即抗压强度）；任意一组试块的强度不小于０．75fm．K。 3）砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80％。 ４）外墙转角处严禁留直槎，其他临时间断处留槎做法必须符合施工规范的规定。 （2）基本项目； 1）砌体上下错缝，砖柱、垛无包心砌法；窗间墙及清水墙面无通缝；混水墙每间（处）无4皮砖的通缝（通缝指上下二皮砖搭接长度小于25mm）。 2）砖砌体接槎处灰浆密实，缝、砖平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。 3）预埋拉筋的数量、长度均符合设计要求和施工规范规定，留置间距偏差不超过一皮砖。 4）构造柱留置正确，大马牙槎先退后进；上下顺直；残留砂浆清理干净。 5）清水墙组砌正确，竖缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。 （3）允许偏差项目；见表2－34。
砖墙砌筑允许偏差 表2－34 项次 项目 允许偏差（mm） 检查方法
1 轴线位置偏移 10 用经纬仪或拉线和尺量检查
2 基础和墙砌体顶面标高 ±15 用水准仪和尺量检查
3 垂直度 每层 5 用2m托线板检查 用经纬仪或吊线和尺量检查 全高 ≤10m 10
＞10m 20
4 表面平整度 清水墙、柱 5 用2m靠尺和楔形塞尺检查
混水墙、柱 8
5 水平灰缝 平直度 清水墙 7
拉10m线和尺量检查 混水墙 10
6 水平灰缝厚度（10皮砖累计数） ＋8 与皮数杆比较尺量检查
7 清水墙面游丁走缝 20 吊线和尺量检查，以底层第一皮砖为准
8 门窗洞口 （后塞口） 宽度 ＋5
尺量检查 门口高度 ＋15－5 表C1-3 技术交底记录 工程名称 中牟县公共卫生服务中心 分部工程 地基与基础、主体 分项工程名称 砌体工程 日 期 9 预留构造柱载面 ±10 尺量检查
10 外墙上下窗口偏移 20 用经纬仪或吊线检查以底层窗口为准
6．成品保护 （1）墙体拉结筋，抗震构造柱钢筋，大模板混凝土墙体钢筋及各种预埋件、暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。 （2）砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。 （3）在吊放平台脚手架或安装大模板时，指挥人员和吊车司机要认真指挥和操作，防止碰撞刚砌好的砖墙。 （4）在高车架进料口周围，应用塑料薄膜或木板等遮盖，保持墙面洁净。 （5）尚未安装楼板或层面板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，以保证施工中的稳定性。 7．应注意的质量问题 （1）基础墙与墙错台：基础砖撂底要正确，收退大方角两边要相等，退到墙身之前要检查轴线和边线是否正确，如偏差较小可在基础部位纠正，不得在防潮层以上退台或出沿。 （2）清水墙游丁走缝：排砖时必须把立缝排匀，砌完一步架高度，每隔2m间距在丁砖立楞处用托线板吊直弹线，三步架往上继续吊直弹粉线，由底往上所有七分头的长度应保持一致，上层分窗口位置时必须同下窗口保持垂直。 （3）灰缝大小不匀：立皮杆要保证标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。 （4）窗口上部立缝变活：清水墙排砖时，为了使窗间墙、垛排成好活，把破活排在中间位置，在砌过梁上第一行砖时，不得随意变动破活位置。 （5）砖墙鼓胀：外砖内模墙体砌筑时，在窗间墙上，抗震柱两边分上中下留出6×12cm通孔，抗震柱外墙面垫5cm厚木板，用花篮螺栓与大模板连接牢固，混凝土要分层浇灌，振捣棒不可直接触及外墙。搂层圈梁外三皮12cm砖墙也应认真加固。如在振捣时发现砖墙已鼓胀，则应及时拆掉重砌。 （6）混水墙粗糙：舌头灰未刮尽，半头砖集中使用造成通缝；一砖厚墙背面偏差较大；砖墙错层造成螺丝墙。半头砖要分散使用在较大的墙体上，首层或楼层的第一皮砖要查对皮数杆的标高及层高，防止到顶砌成螺丝墙，一砖厚墙采用外手挂线。 （7）构造柱砌筑不符合要求：构造柱砖墙应砌成大马牙槎，设置好拉结筋从柱脚开始应先退后进，当齿深12cm时上口一皮进6cm，再上一皮进12cm，以保证混凝土浇灌上角密实。构造柱内的落地灰、砖渣杂物应清理干净防止夹渣。
