管道名称代码对照表
管道常用英文与代号
管道常用英文与代号管道介质英文简称Service IdentificationService Description中文介质AIInstrument Air仪表空气AUUtility Air公用气AVAtmospheric Vent排气\泄气BDBlow down吹扫\排污CIChemical Injection化学剂注入CSCL Hypochlorite Sea Water 次氯酸盐海水CO2Carbon Dioxide Gas碳酸气DCClosed Drains（暗）排水DOOpen Drains （明）排水FDDiesel Fuel 柴油FGFuel Gas燃料气FLFlare照明FWFire Water 消防水FMFM 200FM200HMHeating Medium热介质HOHydraulic Oil液压油JFJet Fuel （Helicopter）航空燃料LOLube Oil润滑油MEGMonoethylene Glycol乙二醇N2Nitrogen氮气NGNatural Gas天然气PLProcess-Liquid (Condensate) 冷凝物PVProcess-Vapour (Gas)水蒸气PWProduced Water 生产水PFProcess Fluid工艺流体TEG Triethylene Glycol 三甘醇WFFresh Water淡水WSSea Water海水WWWaste Water污水WBBlack Water污水（黑水）WGGray Water中水WDDrilling Water钻井水WKWell Kill Fluid压井液管道材料表中的英文缩写AMERICAN NATIONAL STANDARD INSTITUTE美国国家标准委员会APIAMERICAN PETROLEUM INSTITUTE美国石油学会ASMEAMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会ASTMAMERICAN SOCIETY OF TESTING AND MATERIAL 美国材料试验协会BBbolted bonnet螺栓连接的阀盖bolted cover螺栓连接的阀帽BGbolted gland螺栓连接的填料压盖BEbeveled end坡口端面BLEbevel large end 大端坡口BWbutt welding对焊corrosion allowance腐蚀裕量CLclass压力等级CALCcalculation计算(壁厚)COMGcorrugated metal gasket 金属波齿垫片CONconcentric同心CScarbon steel碳钢DNnominal diameter公称直径DSAWdouble submerged arc weld 双面埋弧焊ECCeccentric偏心EFWelectric fusion welding电熔焊FIRE-Sfire safe防火安全（密封）结构FFflat face全平面FLGflange法兰GALVgalvanized镀锌的GRAFgraphite石墨grade等级HBbrinnel hardness number 布氏硬度HEXhexagonal六角HTheating treatment热处理IRinner ring内定位环large大端（母管）LRlong radius长半径MMmilimeter毫米MFFmale and famale face凹凸面NPTnational standard taper pipe thread 60°锥管螺纹octagonal ring gasket 八角环形垫片O.D.outside diameter外径ORouter ring外定位环OS&Youtside screw and yoke 明杆支架型PBEplain both ends两端平口plain end平口PLslip-on welding plate 板式平焊PPLpolyphenyl对位聚苯PSBpressure seal bonnet 压力密封阀盖PSEplain small end小端平口PWHTpost weld heat treatment 焊后热处理Rtaper pipe external thread 55°锥管外螺纹RCtaper pipe internal thread 55°锥管内螺纹REDreduced异径的RFraised face突面ring joint face环连接面TBthreaded bonnet螺纹连接的阀盖TBEthreaded both ends两端螺纹TEMPtemperature温度TFWTtolerance of wall thickness 壁厚偏差thread螺纹TOEthreaded one end 一端螺纹TRI-ECCThr-eccentric三偏心TSEthreaded small ends 小端螺纹Ssmall小端（支管）submerged arc weld 埋弧焊SCHschedule壁厚等级SMLSseamless无缝的SOslip-on平焊S-OUTsteam-out吹扫孔stress relief应力消除SRshort radius 短半径STLstellite司太立合金SSstainless steel 不锈钢SWsocket welding 承插焊wafer对夹式WNwelding neck 带颈对焊WSweld steel pipe 焊接钢管UT ultrasonic test 超声检测PTFE暖通南社编辑聚四氟乙烯管道常用介质代号序号介质代号中文名称序号介质代号中文名称1PG工艺气体41MC中压冷凝水2PL42PC工艺冷凝液3PS工艺固体43W水4PM工艺物料44BW5AR空气45CW冷却（循环）水6BA鼓风空气46CWS冷却（循环）上水30℃进40℃出7EA47CWR冷却（循环）回水30℃进40℃出8LA仪表空气48WS工业上水9PA工艺空气49WR10SA开车空气50DW饮用水、生活用水11G气体51DNW脱盐水12FG52FW消防水13 FLG烟道气53 HW热水14IG惰性气体54 HWS15NG天然气55 HER热回水16VG放空气体56 PWW 生产废水17FV火炬排放气57QW急冷水18H氢气58RW冷冻水19NG氮气59 RWR冷冻回水（7℃进12℃出）20OX氧气60RWS冷冻上水（7℃进12℃出）21R冷冻剂61RAW原水22AR62SW软水23ER乙烷或乙烯冷冻剂63WW废水24FR氟利昂冷冻剂64BR25MR甲烷冷冻剂65BRS冷冻盐水上水（-15℃进-10℃出）26PR丙烷或丙烯冷冻剂66BRR冷冻盐水回水（-15℃进-10℃出）27S67CS化学污水28HS高压蒸汽68DR排净29HSS高压饱和蒸汽69SL30HUS高压过热蒸汽70VE真空抽气31LS低压蒸汽71O油32LSS低压饱和蒸汽72FO燃料油33LUS低压过热蒸汽73GO填料油34MS中压蒸汽74LO润滑油35MSS中压饱和蒸汽75SO密封油36MUS中压过热蒸汽76HO加热油37ES废气（排出蒸汽）77WO冲洗油38C冷凝水78QO急冷油39HC高压冷凝水79FS熔盐LC低压冷凝水字母名称字母名称（1）被测变量（第一位字母）T温度K时间或时间程序Td温差Q数量或件数P压力或真空W重量或力Pd压差Z位置Pt压缩比B喷嘴火焰F流量C导电率L物位S速度或频率A分析U多变量D密度或比重V振动M水分或湿度X工业电视(2)功能字母（后继字母）I指示W套管C调节J扫描R记录或打印E检测元件S连锁、开关P试验点（接头）A报警K自动—手动操作器Q累计或积算O节流孔板H手动Y继动器或计算器T传动G玻璃V阀L指示灯。
管道介质代号
RWS 冷冻上水
RAW 原水
SW 软水
WW 废水
BR 冷冻盐水
BRS 冷冻盐水上水
BRR 冷冻盐水回水
CS 化学污水
DR 排净
SL 泥浆
VE 真空抽气
O油
FO 燃料油
GO 填料油
LO 润滑油
SO 密封油
HO 加热油
WO 冲洗油
QO 急冷油
FS 熔盐
管道常用介质代号
序 号
介质代 号
中文名称
1 PG 工艺气体
2 PL 工艺液体
3 PS 工艺固体
4 PM 工艺物料
5 AR 空气
6 BA 鼓风空气
7 EA 排出空气
8 LA 仪表空气
9 PA 工艺空气
10 SA 开车空气
11 G 气体
12 FG 燃料气
13 FLG 烟道气
14 IG 惰性气体
15 NG 天然气
介质代 号
中文名称
MC 中压冷凝水
PC 工艺冷凝液
W水
BW 锅炉给水
CW 冷却（循环）水
CWS 冷却（循环）上水
CWR 冷却（循环）回水
WS 工业上水
WR 工业回水
DW 饮用水、生活用水
DNW 脱盐水
FW 消防水
HW 热水
HWS 热上水
HER 热回水
PWW 生产废水
QW 急冷水
RW 冷冻水
RWR 冷冻回水
31 LS 低压蒸汽
32 LSS 低压饱和蒸汽
33 LUS 低压过热蒸汽
34 MS 中压蒸汽
35 MSS 中压饱和蒸汽
36 MUS 中压过热蒸汽
37 ES 废气（排出蒸
PID图设备代码、阀门代码、管道介质代码表
41 其它设备
miscellaneous ME
42 发电机组
turbine TB
43
减温器（含减温减压 器）
desuperheater DT
44 除氧器
deaerater DE
45 烟囱
stack ST
46 风机（冷却塔用）
fan FAN
47 冷却塔
cooling tower CT
48 有动力驱动组合设备 motor equipment package MP
29 膨胀节（补偿器）
expansion joint EXJ
30 汽化器
vaporization VP
31 采样器
sampling SA
32 阻火器
flame arrestor FT
33
加热炉、锅炉（含余热 锅炉）
fired furnaces, steam boilers F
heaters,
34 收球筒
64 固定传输设备
stationary transport equipment X
65 催化剂散装用手臂杆 bulk loading arm Z
乳化机、螺旋压榨机、 thickener, expeller,
66 离心分离、除尘器、振 centrifuge, dust
动筛
collector,sieve
condenser, reboiler
heat
exchanger,
8 空冷器 9 过滤器
air cooler A strainer SR
10 Y 型过 11 T 型过
滤器strainer(type "Y") SRY 滤器strainer(type "T") SRT
常用字母（管道）
支吊架部件
CA
不锈钢双孔管夹
支吊架部件
CB
重型双孔管夹
支吊架部件
CC
轻型双孔管夹
支吊架部件
CD
重型三孔管夹
支吊架部件
CE
轻型三孔管夹
支吊架部件
CF
轻型立管管夹
支吊架部件
CJ
U 形管卡（用于不锈钢管道）
支吊架部件
CL
U 形管卡（用于不锈钢管道、TU、TV 横梁） 支吊架部件
CJC
U 形管卡（用于碳钢管道）
1
弯管的中心线交汇点标高 1200（理论尺寸）+100（现场调整尺寸） 非 RCCM 级 管道顶标高 管道底标高 距管道外壁距离 弯管上拐点处标高 弯管下拐点处标高 设计及安装界限
文件修改版标识号
1.1.2 支架组装图图例、符号
符号或缩写 PE 或 CL WP FW EL 380 +50 BOP TOP TOS CB GL PF PL BL GT BT BV BX BY BZ SF SV SC AMX AMY AMZ SRT PFR AA AC
符号或缩写 P Pn Dn Do Di VT UT RT PT PE THK
压力 公称压力 公称直径 管道外径 管道内径 目视检查 超声波探伤 射线探伤 液体渗透探伤 管端平口 厚度
中文解释
1.1.1 三维制作图图例、符号
符号或缩写 SS RS FO MO FS RO LM EM FE BW SW SWF SWM MF FIL RF TR TH FF SCH
PE 或 CL LR SR EL LB
M+数字 A+数字
TOS
中文解释 无缝 扎制和焊接 锻制 铸造 机加工和焊接 圆形 扎制钢 盘型件 锻压 对接焊 承插焊 凹型承插焊 凸型承插焊 凹凸型 螺纹 凸面 球头 六角头 凹凹型 壁厚系列 中心标高 长半径 短半径 管道、设备或土建设施标高 磅 现场焊口 车间焊口 梁（架）顶标高
管径代码与区分

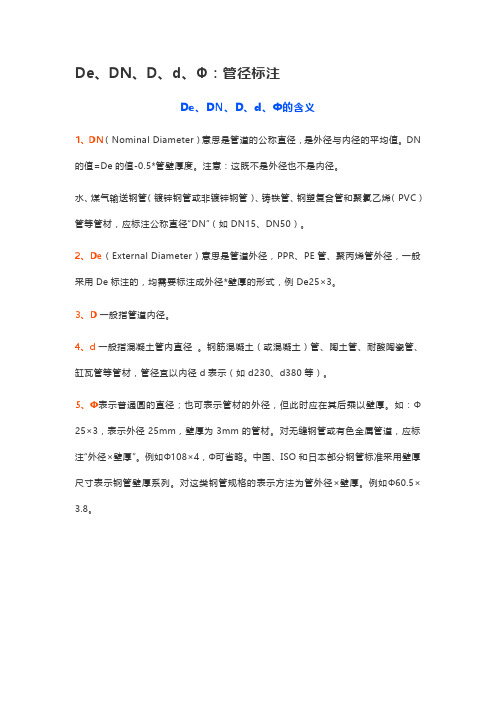

De、DN、D、d、Φ：管径标注De、DN、D、d、Φ的含义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。
DN 的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d一般指混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如Φ108×4，Φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如Φ60.5×3.8。
管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如Φ108×4，ф可省略。
3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
4、塑料管材，管径宜按产品标准的方法表示。
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
管道名介质代号
管道名介质代号常用的工艺物料代号为：PA 工艺空气 PG 工艺气体 PGL 气液两相流工艺物料PL 工艺液体 PLS 液固两相流工艺物料 PGS 气固两相流工艺物料PS 工艺固体 PW 工艺水常用的辅助、公用工程物料代号为：AR 空气 CA 压缩空气 IA 仪表空气HS 高压蒸汽(饱和或微过热) HUS 高压过热蒸汽 MUS 中压过热蒸汽LS 低压蒸汽(饱和或微过热) LUS 低压过热蒸汽 MS 中压蒸汽(饱和或微过热) SC 蒸汽冷凝水 TS 伴热蒸汽 BW 锅炉给水CSW 化学污水 CWR 循环冷却水回水 CWS 循环冷却水上水DNW 脱盐水 DW 饮用水、生活用水 FW 消防水HWR 热水回水 HWS 热水上水 RW 原水、新鲜水SW 软水 WW 生产废水 FG 燃料气FL 液体燃料 FS 固体燃料 NG 天然气DO 污油 FO 燃料油 GO 填料油LO 润滑油 RO 原油 SO 密封油AG 气氨 AL 液氨 ERG 气体乙烯或乙烷ERL 液体乙烯或乙烷 FRG 氟里昂气体 FRL 氟里昂液体PRG 气体丙烯或丙烷 PRL 液体丙烯或丙烷 RWR 冷冻盐水回水RWS 冷冻盐水上水其它：DR 排液、导淋 FSL 熔盐 FV 火炬排放气H 氢 HO 加热油 IG 惰性气N 氮 O 氧 SL 泥浆VE 真空排放气 VT 放空根据工程项目具体情况，可以将辅助、公用工程系统物料代号作为工艺物料代号使用；也可以适当增补新的物料代号，但不得与前述规定的物料代号相同。
例如以天然气为原料制取合成氨的装置中，其工艺物料代号补充规定如下：AG 气氨 AL 液氨 AW 氨水 CG 转化气 NG 天然气 SG 合成气 TG 尾气施工图中设备名称与初步设计(含基础设计)所确定的名称一致。
设备位号祥见参考文献[4]的4.1.3节。
工艺管道英文代号及缩写
石油天然气工艺管道安装常用英语缩写1、SWAGED NIPPLE CONC SMLS.：大小头同心无缝2、BLE/PSE：Beveled Large End/Plain Small End 大端开破口/小端平端3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、小端开破口/大端平端4、ELBOW 90 DEG LR BW SMLS.：弯头 90度长半径（R=1.5DN）对焊无缝5、PIPE SMLS PE/BE：无缝管平口/坡口6、GASKET FLAT RING：垫圈平面环形7、compressed asbestos fiber jointing sheet：石棉胶板8、SPECTACLE BLIND：8字盲板9、STUDBOLT ALLOY STEEL：双头螺栓合金钢10、SR ：短半径（R=1.0DN）11、Mild Steel 软钢; 低碳钢软钢丝12、Mild Steel Arc Welding Electrode 低碳钢焊条13、Mild Steel Channel 槽钢14、Mild Steel Checkered Plate 花纹钢板15、Mild Steel Equal Angle 等边角钢16、Mild Steel Expanded Sheets 钢板网17、Mild Steel Fire Box 软钢板火箱18、Mild Steel Hexagonal Bolts 六角螺丝梗19、Mild Steel Hexagonal Bolts And Nuts 六角螺丝闩20、Mild Steel I-Beam 低碳工字钢21、Mild Steel Ingot 低碳钢锭22、Mild Steel Plate 软钢板23、Mild Steel Reinforcement (含钢量0.12--0.25%) 软钢钢筋24、Mild Steel Shank 软钢手柄25、Mild Steel Sheet 软钢皮26、TS：螺母（nut的复数）27、BOLT：螺栓28、FULL BORE：与管子等径的、直通式（Valve Ball, Full Bore全通径球阀）29、REDUCED/REGULAR BORE：缩径（Valve Ball, Reduced/Regular Bore缩径球阀）30、SW ENDS / CARBON STEEL BODY / DIMS TO BS EN：承插焊/碳钢阀体/尺寸按照英国及欧洲标准31、RF FLANGED ENDS：凸面法兰连接（表示阀门连接形式）32、TEE EQUAL：等径三通33、SOCKOLET：承插支管台34、THREBOLET：螺纹支管台35、常见阀门连接面英文表示：⑴ LUGGED ------>凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀,属于对夹连接的一个变种,要配对法兰.连接螺栓要加长⑵ RING TYPE JOINT------>环连接面,这是法兰密封面的类型,一般这样写要法兰的.⑶ SOCKET WELD------>承插焊连接,不需法兰⑷ THREADED---->螺纹连接,不要法兰⑸ WAFER------>对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS 阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长⑹ BUTTERWELD/THREADED------>对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况⑺ SOCKET WELD /THREADED--->承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况36、VALVE GATE / SOLID WEDGE：闸阀/整体楔形闸板37、MANUFACTURERS STANDARD：行业标准38、union：通常指的是活接头，也就是老师傅常说的“油印”；nipple：一般是指用于软管站连接软管的接头，连接方式为多样（焊接／丝接／法兰连接）；pipe：一般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的“车轱辘管”。
管道代号编号规则及含义
管道代号编号规则及含义
例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成
1物料代号
2 主项代号
按工程设计给定得主项编号填写,采用两位数字,从01～99。
特殊情况下允许以主项代号作为主项编号。
3 管道顺序号
相同类别得物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001～999。
4 管道尺寸
一般标注公称尺寸,以mm 为单位,只注数字,不注单位。
5 管道等级
由下列三个单元组成:L 1 B
1） 第一单元为管道得公称压力(MPa ),用大写英文字母表示。
ANSI :美国国家标准学会 ASME
:美国机械工程协会 ASME 标准压力等级代号:
国内标准压力等级代号:
K 0、6Mpa Q 6、4 Mpa V 25、0 Mpa
L 1、0MPa R 10、0 Mpa W 32、0 Mpa
M 1、6MPa S 16、0 Mpa
N 2、5MPa T 20、0 Mpa
2）第二单元为顺序号,用阿拉伯数字表示,由1开始。
3）第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。
A 铸铁2G 聚四氟乙烯塑料
B 碳钢、镀锌碳钢1E 304不锈钢
C 普通低合金钢2E 316L不锈钢
D 合金钢 F 有色金属
1G 聚丙烯塑料H 衬里及内防腐
6隔热或隔声代号
H 保温采用保温材料2G 聚四氟乙烯塑料
C 保冷采用保冷材料
D 防结露采用保冷材料
P 人身防护采用保温材料N 隔声采用隔声材料。
管工 中英文 对照 手册
1、管线号注示LS 1300 ---- 1” -– 1S1 -— HC (50)2、介质代号一览表3、管道绝热类型注示：绝热类型/厚度（50）管材等级管径管线号介质代号4管道空视图中英文对照表5、管道空视图材料表描述例句：PIPE，CS，SMLS，ASTM，A53-B，TYPE，S，S-140壁厚系列材质：碳钢无缝ASTM A53-B S型分项代码：管道，1500#，，CS BODY W/BCRIHF API TRIM 8.G.O,6、常用略语F-法兰G-垫片B-螺栓PIPE-管道REDUCTING TEE-异径三通TEE-三通90(45)ELL-90(45)弯头SWAGE-异径管CONC-同心ECC-偏心PLUG-管堵FIGURE 8-8字盲板GASKET-垫片STUD BOLT-螺栓BLIND-盲板CAP-管帽NIPPLE-短管THREADOLET-螺纹管座SOCKLET-承插管座SLIP-ON-平焊BALL VALVE-球阀GATE VALVE-闸阀CHECK(GLOBE) VLLVE-止回阀(截止阀)BUTTERFLY VALVE-蝶阀1500LB阀体及阀芯材质连接形式：对焊压力等级：1500LB7、合成氨装置分区一览表:8、管道材料材质色别码9、管道焊缝检验等级一览表ⅡⅢ比例为：100%10、管道材料规定英文缩写与中文对照表11、管道材料汇总表英文缩写与中文对照表12、阀门代码13、焊接材料选用一览表14、管道焊前预热及焊后热处理要求15、垫片代号：4 D F 1 垫片结构类型填充材料垫片厚度面性垫片基本材料常用垫片选号如下表：16、螺栓选型螺栓型式见注见表1注1：A为双头螺栓，B为单头螺栓，C为圆头螺栓20、管道常用数据表（直径、壁厚）。
管道标注DN、De、Dg的含义及管道管径对照表
For personal use only in study and research; not for commercial use管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：? ? 1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；? ? 2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；? ? 3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；? ? 4 、塑料管材，管径宜按产品标准的方法表示；? ? 5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）? ? 6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）? ? 7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 符号 BFRF BFRJ CAPB CASC CASW CK24H CK24Y CK61HCOMG CPFW CPHW CRED CS1 CS19H-25 CS49H CS49H-25 ELR9 ELT4 ERED ESC9 ESR9 ESW4 ESW9 意义 凸台面法兰盖 环面连接法兰盖 对焊管帽 螺纹管帽 乘插管帽 旋启式止回阀，对焊连接 旋启式止回阀，对焊连接 止回阀，乘插连接 柔性石墨复合垫 双承口管箍 单承口管箍 同心大小头 可能为视镜或者孔板 疏水阀，螺纹连接圆盘式疏水 阀 可能为视镜或者孔板 疏水阀，阀兰连接圆盘式疏水 阀 90对焊弯头 45对焊弯头 偏心大小头 90螺纹弯头 90无缝弯头（短半径） 45乘插弯头 90乘插弯头 序号 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 符号 RTEE RTSW RWELD SBRF SBRJ SBRM SFH SLET SMLS-A1 SMLS-A5 SMLS-A8 SMLS-C1 SMLS-K1 SMLS-K11 SMLS-X1 SMLS-X2 SRT SRY STEE STSC STSW 对焊异径三通 异经乘插三通 现场焊接 凸台面8字盲板 环槽面8字盲板 双凸面8字盲板 灭火蒸汽环管 承插焊加强管接头 20#无缝钢管GB/T8163-99 20G卷制钢板 20#无缝钢管GB9948-88 15CrMo无缝钢管 0Cr18Ni10Ti无缝钢管 A312-TP321无缝钢管 Q238B焊接镀锌钢管 20#无缝钢管镀锌 T型过滤器 Y型过滤器 对焊同径三通 螺纹等径三通 同径乘插三通 意义
Z61Y-160I 闸阀，承插焊连接
TB3-PN2.5 TB系列双金属温度调整型蒸汽疏水器 THRF 螺纹法兰
TZM1/2-6-10 直通终端接头 WCAP WEL4 WEL9 WLET WNFE 钢板制对焊焊接管帽 45焊接弯头 90焊接弯头 对焊加强管接头 凹面对焊法兰
工艺管线专业术语英文缩写查对表
序号 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 符号 KJ41Y-25 KM65 KY65 KZ41Y-25 KZ61Y-25 LLET MRAG NIPS NPLF NPLH NPSH OCRG ORAG PLRF PNLET PNSET Q41F-16C ROB21 ROB41 意义 抗硫法兰连接截止阀 出水口闷盖 管牙接口 明杆楔式单闸板抗硫闸阀，法 兰连接 明杆楔式单闸板抗硫闸阀，承 插焊连接 对焊斜接加强管接头 中压石棉橡胶垫 光管短节 双头长型螺纹短节 单头长型螺纹短节 单头短型螺纹短节 八角形金属环垫 耐油石棉橡胶垫 凸台面板式平焊法兰 带短管的加强管接头 带短管的加强管接头 球阀 轨道球阀，法兰连接 轨道球阀，法兰连接 序号 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 符号 WNME WNRF WNRJ YGL21H YGL421H YGL421Y YGL61H YGL61Y YSC21H YSC421H YSC421Y YSC61H YSC61Y Z41H160(RJ) Z41W-25P Z41Y64I(FE) Z441H-25 Z61H凸面对焊法兰 凸面对焊法兰 对焊法兰 Y型截止阀，对焊连接 正齿轮传动Y型截止阀，对焊连接 正齿轮传动Y型截止阀，对焊连接 Y型截止阀，承插焊连接 Y型截止阀，承插焊连接 Y型截止止回阀，对焊连接 正齿轮传动Y型截止止回阀，对焊连接 正齿轮传动Y型截止止回阀，对焊连接 Y型截止止回阀，承插焊连接 Y型截止止回阀，承插焊连接 明杆楔型单闸板闸阀 明杆楔型单闸板闸阀 明杆楔型单闸板闸阀 正齿轮传动楔型单闸板闸阀 明杆楔型单闸板闸阀,承插焊连接 意义
STUT-A6/A7 35#/25#螺栓 STUT-C3/C5 35CrMoA/30CrMoA螺栓 STUT-C4/C3 25CrMoA/35CrMoA螺栓 STUT-C4/C4 25Cr2MoVA/25Cr2MoVA螺栓 SWGI SWGO 带内定位环缠绕垫 带外定位环缠绕垫
FIRE CONTROL BOX 平台消防箱 FUUN GL44H GWM33×2 H41HH44HHC… J13H-160III J41HKH41H-25 KH44H-25 KJ41Y-160III 漏斗 角阀，法兰连接 仪表管咀 止回阀，升降式法兰连接 止回阀，旋启式法兰连接 DN20软管接头 针型阀 截止阀。法兰连接 止回阀，抗硫升降式法兰连接 止回阀，抗硫旋启式法兰连接 抗硫针型阀
