斑马纸热压工艺
导电斑马纸学名为热压密封连接器（Heat Seal Connector,HSC）俗称导电斑马纸、热压纸等。是一种可以任意弯折、性能稳定、低成本的新型连接线排。
广泛应用于液晶显示器与电路板、电路板与电路板、电路板与太阳能片等电子、电器的相互连接。其主要特点是：不需焊接，只需150℃左右热压4-6秒即可牢固地粘在元器件上，实现电子器件间的导通。可满足电路精细间距的需要，使显示器件更轻、更薄。设计、使用正确，问题自然就少，所以先介绍基本内容。
1 导电斑马纸材料组成
基材： 0.025MM 厚 PET；
导线： 纯碳、碳银 、纯银；
粘接胶：斑马纸上印制的导电背胶，有透明胶,白胶和黄胶；同时可加绝缘保护和定位打孔。
2热压参数
温度（Heat Seal Temp） 130-150 ℃ ；
压力（Heat Seal Pressure） 2.0-3.0 Kgf/cm （宽度方向的长度压力）；
时间（Heat Seal Time） 4-6秒。
3技术参数
线距（Pitch） 0.3-2.5mm,，长可达200mm左右；
粘接强度（Tensile Strength） ≥500g/cm2 ；经热压后粘附在LCD上拉力达500g/cm2;，粘附在PCB上拉力达600g/cm2；
绝缘电阻（Resistivity） ≥100MΩ ；
导线电阻 ≤50 Ohm /SQ；1KΩ/cm ；
高温高湿试验 95%的相对湿度,温度60℃,500小时,检验后无变化；
高 低 温 –30~ +70℃ 循环10次,检验后无变化；
高温 + 80℃ 环境放置200小时,检验后无变化；
低温 –30℃ 环境放置200小时,检验后无变化。 4 故障和解决
导电斑马纸的可靠性比导体橡胶条好，电斑马纸出现的故障是断裂和压接处脱落，主要解决方案是要按上述的技术参数热压可靠，另外是在热压处固定，避免此处使用时的反复折弯，使得折弯活动是非热压处。
压印压痕工艺
压印压痕工艺
简介
本文档将介绍压印压痕工艺的基本概念、步骤和相关注意事项。
概念
压印压痕工艺是一种在纸张或其他材料表面产生凹凸效果的工艺过程。通过应用适当的力量和热量，我们可以在材料表面形成图案或文字。
步骤
以下是进行压印压痕的基本步骤：
1. 准备材料：选择合适的纸张或其他材料，并确保表面是平整的。
2. 设计图案：根据需求和设计要求，制作出所需的图案或文字。
3. 制作压印模板：根据设计图案，制作出相应的压印模板。这可以通过数控机床、激光刻板机或3D打印等工具来完成。
4. 准备机器：调整压印机的压力和温度，确保适应所使用的材料。
5. 进行压印：将要印刷的材料放置在压印机的工作台上，将压印模板放置在所需位置，启动压印机进行压印。
6. 完成作品：待压印结束后，取出印刷好的材料，检查印刷效果是否符合要求。
注意事项
在进行压印压痕工艺时，请注意以下事项：
- 材料选择：选择合适的材料以确保良好的印刷效果。
- 压力和温度控制：调整合适的压力和温度以避免材料损坏或印刷效果不佳。
- 模板质量：制作高质量的压印模板，以确保清晰而持久的印刷效果。
- 定期维护：保持压印机的清洁和维护，以保证其正常运行和延长使用寿命。
结论
压印压痕工艺是一种实现凹凸效果的重要工艺过程。通过掌握基本概念、步骤和注意事项，我们可以成功地应用该工艺，制作出高质量的印刷品。

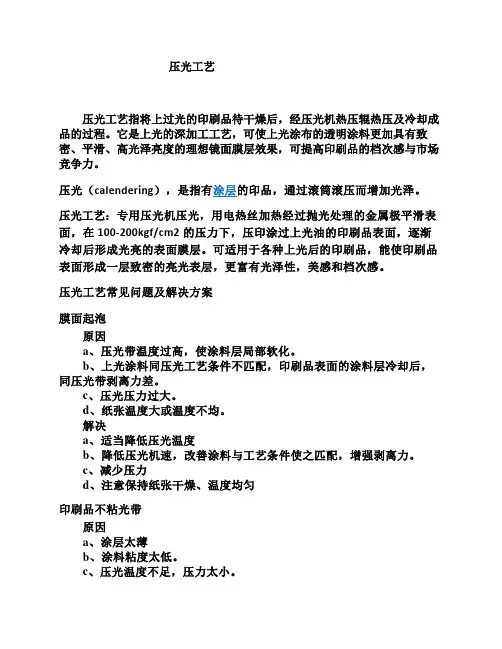

压光工艺
压光工艺
压光工艺指将上过光的印刷品待干燥后，经压光机热压辊热压及冷却成品的过程。它是上光的深加工工艺，可使上光涂布的透明涂料更加具有致密、平滑、高光泽亮度的理想镜面膜层效果，可提高印刷品的档次感与市场竞争力。
压光（calendering），是指有涂层的印品，通过滚筒滚压而增加光泽。
压光工艺：专用压光机压光，用电热丝加热经过抛光处理的金属极平滑表面，在100-200kgf/cm2的压力下，压印涂过上光油的印刷品表面，逐渐冷却后形成光亮的表面膜层。可适用于各种上光后的印刷品，能使印刷品表面形成一层致密的亮光表层，更富有光泽性，美感和档次感。
压光工艺常见问题及解决方案
膜面起泡
原因
a、压光带温度过高，使涂料层局部软化。
b、上光涂料同压光工艺条件不匹配，印刷品表面的涂料层冷却后，同压光带剥离力差。
c、压光压力过大。
d、纸张温度大或温度不均。
解决
a、适当降低压光温度
b、降低压光机速，改善涂料与工艺条件使之匹配，增强剥离力。
c、减少压力
d、注意保持纸张干燥、温度均匀
印刷品不粘光带
原因
a、涂层太薄
b、涂料粘度太低。
c、压光温度不足，压力太小。 解决
a、增大涂布量
b、提高警惕涂料的粘度值。
c、提高温度增强压力
膜层光泽度差
原因
a、上光带磨损，自身光泽度下降。
b、压光压力不够。
c、纸张质地太粗，吸收性太强。
d、磨光油粘度小，涂布量少，涂层薄，质量差。
e、压光温度下降。
f、光带不亮、不清洁或表面有沉积物。
解决
a、更换上光带或修理打磨平滑。
b、增大压光压力等到工艺参数。
c、纸质差，应先上一次底胶。
d、提高光油粘度，加大涂布量。
印刷压印工艺
印刷压印工艺
一、引言
印刷压印工艺是一种常用的印刷加工技术，用于在纸张、塑料、金属等材料表面生成凹凸变化的图案，起到装饰、标识、防伪等作用。本文将介绍印刷压印工艺的基本原理、常用设备和材料、应用领域以及未来发展趋势。
二、印刷压印工艺的原理
印刷压印工艺基于凹版印刷的原理，通过模具和压力将图案转移到印刷介质表面。主要包括以下几个步骤： 1. 制作凹版或模具：先制作一块凹版或模具，上面有需要压印的图案。 2. 涂抹油墨或涂料：将油墨或涂料均匀地涂抹在凹版或模具上。
3. 压印过程：将印刷介质（如纸张）放在凹版或模具上，施加一定的压力，使油墨或涂料转移到印刷介质表面。 4. 干燥固化：待油墨或涂料完全干燥固化后，印刷品即可制成。
三、常用设备和材料
3.1 设备
在印刷压印工艺中，常用的设备包括压印机、凹印机和模切机等。其中，压印机是最常见的设备，用于施加压力将图案转移到印刷介质上。凹印机则用于制作凹版，通过印刷滚筒和压印滚筒的相互作用，实现图案的转移。模切机则用于将已压印的材料进行裁剪。
3.2 材料
印刷压印工艺中常使用的材料有： - 纸张：适用于常见的印刷介质，如包装盒、书籍封面等。 - 塑料：具有良好的可塑性和韧性，适用于制作塑料袋、塑料瓶等产品。 - 金属：如铝片、钢板等，适用于制作金属包装盒、铭牌等。 - 皮革：适用于制作皮包、皮夹等皮革制品。 四、印刷压印工艺的应用领域
印刷压印工艺在众多领域都有广泛的应用，以下是几个常见的应用领域： 1. 包装行业：印刷压印工艺可以提供个性化的包装设计，使产品在市场中更易辨识，增强品牌形象。 2. 印刷行业：凹印技术是印刷行业中的关键技术之一，广泛应用于纸币、票据、邮票等的印刷制作中。 3. 皮革制品：通过印刷压印工艺，可以在皮革制品上生成各种花纹和图案，提升产品的附加值。 4. 电子产品：印刷压印工艺可以应用于电子产品的外壳和标识上，增加产品的美观度和品质感。

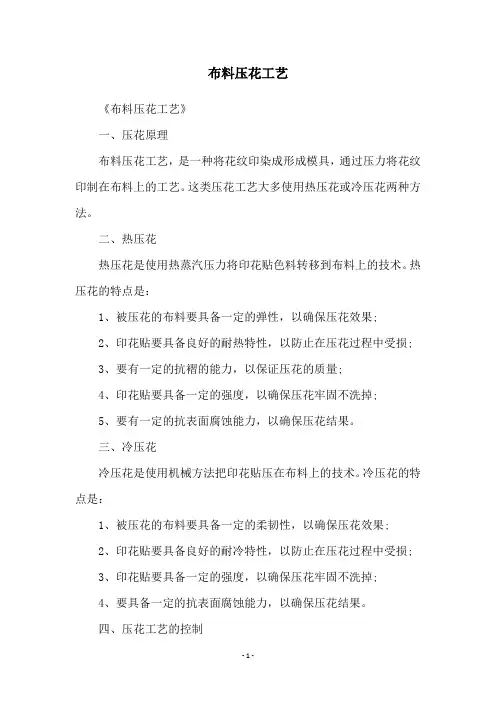

布料压花工艺
