光纤的传输损耗及其解决办法
光纤的传输损耗特性是决定光网络传输距离、传输稳定性和可靠性的最重要因素之一。
光纤传输损耗的产生原因是多方面的，在光纤通信网络的建设和维护中，最值得关注的是光纤使用中引起传输损耗的原因以及如何减少这些损耗。
光纤使用中引起的传输损耗主要有接续损耗（光纤的固有损耗、熔接损耗和活动接头损耗）和非接续损耗（弯曲损耗和其它施工因素和应用环境所造成的损耗）两类。
1、接续损耗及其解决方案1.1接续损耗光纤的接续损耗主要包括：光纤本征因素造成的固有损耗和非本征因素造成的熔接损耗及活动接头损耗三种。
（1）光纤固有损耗：主要源于光纤模场直径不一致；光纤芯径失配；纤芯截面不圆；纤芯与包层同心度不佳四点；其中影响最大的是模场直径不一致。
（2）熔接损耗：非本征因素的熔接损耗主要由轴向错位；轴心（折角）倾斜；端面分离（间隙）；光纤端面不完整；折射率差；光纤端面不清洁以及接续人员操作水平、操作步骤、熔接机电极清洁程度、熔接参数设置、工作环境清洁程度等其他因素造成。
（3）活动接头损耗：非本征因素的活动接头损耗主要由活动连接器质量差、接触不良、不清洁以及与熔接损耗相同的一些因素（如轴向错位、端面间隙、折角、折射率差等）造成。
1.2 解决接续损耗的方案（1）工程设计、施工和维护工作中应选用特性一致的优质光纤。
一条线路上尽量采用同一批次的优质名牌裸纤，以求光纤的特性尽量匹配，使模场直径对光纤熔接损耗的影响降到最低程度。
（2）光缆施工时应严格按规程和要求进行：配盘时尽量做到整盘配置（单盘≥500米），以尽量减少接头数量。
敷设时严格按缆盘编号和端别顺序布放，使损耗值达到最小。
（3）挑选经验丰富训练有素的接续人员进行接续和测试：接续人员的水平直接影响接续损耗的大小，接续人员应严格按照光纤熔接工艺流程进行接续，严格控制接头损耗，熔接过程中时刻使用光域反射仪（OTDR）进行监测（接续损耗≤0.08dB/个），不符合要求的应重新熔接。
使用光时域反射仪（OTDR）时，应从两个方向测量接头的损耗，并求出这两个结果的平均值，消除单向OTDR测量的人为因素误差。
（4）保证接续环境符合要求：严禁在多尘及潮湿的环境中露天操作，光缆接续部位及工具、材料应保持清洁，不得让光纤接头受潮，准备切割的光纤必须清洁，不得有污物。
切割后光纤不得在空气中暴露时间过长尤其是在多尘潮湿的环境中。
接续环境温度过低时，应采取必要的升温措施。
（5）制备完善的光纤端面：光纤端面的制备是光纤接续最为关键的工序。
光纤端面的完善与否是决定光纤接续损耗的重要原因之一。
优质的端面应平整，无毛刺、无缺损，且与轴线垂直，光纤端面的轴线倾角应小于0.3度，呈现一个光滑平整的镜面，且保持清洁，避免灰尘污染。
应选用优质的切割刀，并正确使用切割刀切割光纤。
裸纤的清洁、切割和熔接应紧密衔接，不可间隔过长。
移动光纤时要轻拿轻放，防止与其他物件擦碰而损伤光纤端面。
（6）正确使用熔接机：正确使用熔接机是降低光纤接续损耗的重要保证和关键环节。
①应严格按照熔接机的操作说明和操作流程，正确操作熔接机。
②合理放置光纤，将光纤放置到熔接机的V型槽中时，动作要轻巧。
这是因为对纤芯直径为10 nm的单模光纤而言，若要熔接损耗小于0.1dB，则光纤轴线的径向偏移要小于0.8nm。
③根据光纤类型正确合理地设置熔接参数（预放电电流、时间及主放电电流、主放电时间等）。
④在使用中和使用后应及时去除熔接机中的灰尘（特别是夹具、各镜面和ｖ型槽内的粉尘和光纤碎末）。
⑤熔接机电极的使用寿命一般约2000次，使用时间较长后电极会被氧化，导致放电电流偏大而使熔接损耗值增加。
此时可拆下电极，用蘸酒精的医用脱脂棉轻轻擦拭后再装到熔接机上，并放电清洗一次。
若多次清洗后放电电流仍偏大，则须重新更换电极。
（7）尽量选用优质合格的活动连接器，保证连接器性能指标符合相关规定活动接头的插入损耗应控制在0.3 dB/个以下（甚至更低），附加损耗不大于0.2 dB/个（8）活动接头应接插良好、耦合紧密，防止漏光现象：（9）保证活动连接器清洁：施工、维护中应注意清洗插头和适配器（法兰盘）并保证机房和设备环境的清洁，严防插头和适配器（法兰盘）有污物和灰尘，尽量减少散射损耗。
2、非接续损耗及其解决方案2.1非接续损耗光纤使用中引起的非接续损耗主要有弯曲损耗和其它施工因素及应用环境造成的损耗。
（1）弯曲造成的辐射损耗：当光纤受到很大的弯折，弯曲半径与其纤芯直径具有可比性时，它的传输特性会发生变化。
大量的传导模被转化成辐射模，不再继续传输，而是进入包层被涂覆层或包层吸收，从而引起光纤的附加损耗。
光纤的弯曲损耗有宏弯曲损耗和微弯曲损耗两种类型。
①宏弯损耗光纤的曲率半径比光纤直径大的多的弯曲（宏弯）引起的附加损耗，主要原因有：路由转弯和敷设中的弯曲；光纤光缆的各种预留造成的弯曲（预留圈、各种拿弯、自然弯曲）；接头盒中光纤的盘留、机房及设备内尾纤的盘绕等。
②微弯损耗光纤轴产生μm级的弯曲（微弯）引起的附加损耗，主要原因有：光纤成缆时，支承表面微小的不规则引起各部分应力不均匀而形成的随机性微弯；纤芯与包层的分界面不光滑形成的微弯；光缆敷设时，各处张力不均匀而形成的微弯；光纤受到的侧压力不均匀而形成的微弯；光纤遇到温度变化，因热胀冷缩形成的微弯。
（2）其它施工因素和应用环境造成的损耗：①不规范的光缆上架引起的损耗。
层绞式松套结构光缆容易产生此类损耗，原因在于，其一是光缆上架处多根松套管相互扭绞；其二是使用扎带将松套管绑扎到接头盒的容纤盘卡口时，使松套管出现急弯；其三是光缆上架时金属加强构件与光纤松套管出现上下错位。
这些因素会引起损耗增大。
②热缩不良的热熔保护引起的损耗。
原因主要有，其一是热熔保护管自身的质量问题，热熔后出现扭曲，产生气泡；其二是熔接机的加热器加热时，加热参数设置不当，造成热熔保护管变形或产生气泡；其三是热缩管不干净、有灰尘或沙砾，热熔时对接续点有损伤，引起损耗增大。
③直埋光缆不规范施工引起的损耗。
原因在于，其一是光缆埋深不够，受到载重物体碾压后受损；其二是光缆路由选择不当，因环境和地形变化使光缆受到超出其容许负荷范围的外力；其三是光缆沟底不平，光缆出现拱起、挂起现象，回填后有残余应力；其四是其它原因造成光缆外护层受损伤而进水，造成氢损。
④架空光缆不规范施工引起的损耗。
原因主要有，其一是在光缆敷设施工中，光缆打小圈、弯折、扭曲及打背扣，牵引时猛拉、出现浪涌，瞬间最大牵引力过大；其二是光缆挂钩使用不当，卡挂方向不一致出现蛇行弯，间隔过于稀疏，光缆因垂度过大而受力；其三是盘留于杆上的光缆未固定牢固，光缆受到长期外力和短期冲击力而遭到损伤；其四是光缆布防太紧，没考虑光缆的自然伸长率；其五是其它原因造成光缆外护层受损伤而进水，造成氢损。
⑤管道光缆不规范施工引起的损耗。
原因在于，其一是光缆采用网套法布防时，牵引速度控制不好，光缆出现打背扣、浪涌；其二是穿放光缆时，没有布防塑料子管，光缆被擦伤；其三是其它原因造成光缆外护层受损伤而进水，造成氢损。
⑥机房、设备内尾纤和光纤跳线绑扎、盘绕不规范，出现交叉缠绕等现象造成损耗。
⑦光缆接头盒质量不良，接头盒封装、安装不规范，因外界作用造成接头盒受到损伤等，造成进水而出现氢损。
⑧光缆在架设过程中的拉伸变形，接续盒中夹固光缆压力太大，容纤盘中热熔管卡压过紧，容纤盘中光纤盘绕不规范等引起的损耗。
2.2解决非接续损耗的方案（1）工程查勘设计、施工中，应选择最佳路由和线路敷设方式。
（2）组建、选择一支高素质的施工队伍，保证施工质量，这一点至关重要，任何施工中的疏忽都有可能造成光纤损耗增大。
（3）设计、施工、维护中，积极采取切实有效的光缆线路“四防”措施（防雷、防电、防蚀、防机械损伤），加强防护工作。
（4）使用支架托起缆盘布放光缆，不要把缆盘放倒后采用类似从线轴上放的办法布放光缆，不要让光缆受到扭力。
光缆布放时，应统一指挥，加强联络，要采用科学合理的牵引方法。
布防速度不应过快；连续布防长度不宜过长，必要时应采用倒“8”字，从中间向两头布放。
在拐弯处等有可能损伤光缆的地方一定要小心并采取必要的保护手段。
遇到在闹市区布放光缆等需要临时盘放光缆的情况时，使用8字形盘留，不让光缆受到扭力。
（5）光缆布放时，必须注意允许的额定拉力和弯曲半径的限制，在光缆敷设施工中，严禁光缆打小圈及弯折、扭曲，防止打背扣和浪涌现象。
牵引力不超过光缆允许的80％，瞬间最大牵引力不超过100％，牵引力应加在光缆的加强件上，特别注意不能猛拉和发生扭结现象。
光缆转弯时弯曲半径应不小于光缆外径的15～20倍。
（6）不要使用劣质的，尤其是已经弯曲变形的热缩套管，这样的套管在热缩时内部会产生应力，施加在光纤上使损耗增加。
携带、存放套管时，注意清洁，不要让异物进入套管。
（7）在接续操作时，要根据收容盘的尺寸决定开剥长度，尽量开剥长一些，使光纤较从容的盘绕在收盘内（盘留长度为60～100cm）。
应该重视熔接后光纤的收容（光纤的盘纤和固定），盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小，所以一定要保持一定的半径（R≥40mm），避免产生不必要的损耗，大芯数光缆接续的关键在收容。
接续操作时，开缆刀切入光缆的深度要把握好，不要把松套管压扁使光纤受力。
采用合格接头材料并按照规范和操作要求，正确封装、安装接头盒。
（8）机房内尽量整洁，尾纤应该有圈绕带保护，或单独给尾纤使用一个线，不使尾纤之间或与其他连线之间交叉缠绕，也尽量不要把尾纤（即使是临时使用）放在脚可以踩到的地方。
光缆终端时注意避免跳线在走线中出现直角，特别是不应用塑料带将跳线扎成为直角，否则光纤因长期受应力影响引起损耗增大。
跳线在拐弯时应走曲线，弯曲半径应不小于40ｍｍ。
布放中要保证跳线不受力、不受压，以避免跳线长期的应力疲劳。
光纤成端操作（ODF）时，不要将尾纤捆扎太紧。
（9）加强光缆线路的日常维护和技术维修工作。
光纤入户（FTTH）是信息时代发展的必然，光网络互联是数字地球的明天。
伴随着各级各类光纤通信网络的大量建设和运行，正视和解决光纤使用中引起的传输损耗问题必将在光纤通信工程设计、施工、维护中极大地改善和优化光纤通信网络传输性能。
光纤的损耗与补偿机制
光纤的损耗与补偿机制目录1. 引言1.1 背景和意义1.2 结构概述1.3 目的2. 光纤损耗机制2.1 光纤传输过程中的损耗来源2.2 损耗的分类与衡量方法2.3 损耗对光信号传输的影响3. 光纤补偿机制3.1 传统光纤补偿方法概述3.2 增益均衡器的应用与原理解析3.3 衰减均衡器的应用与原理解析4. 新兴光纤损耗与补偿技术研究进展4.1 非线性光纤对损耗和补偿机制的影响研究综述4.2 纳米结构材料在光纤损耗和补偿领域的应用前景展望4.3 利用人工智能技术进行动态损耗预测与自适应补偿研究进展综述5. 结论5.1 总结光纤的损耗与补偿机制研究现状5.2 探讨未来发展方向和挑战1. 引言1.1 背景和意义光纤作为一种高带宽、低损耗的传输介质，广泛应用于通信、医疗、工业等领域。
然而，在光纤传输过程中，由于各种因素的影响，光信号会发生损耗，这对信息的传输质量和距离产生了一定影响。
因此，研究光纤的损耗与补偿机制显得尤为重要。
本文旨在深入探讨光纤损耗机制以及不同补偿方法的原理和实现方式。
通过对各类损耗源进行分类与衡量方法的介绍，可以更好地认识到光纤在传输过程中损耗所带来的影响。
同时，探索不同的补偿方法，如增益均衡器和衰减均衡器的应用原理解析，有助于提高信号传输质量和距离。
1.2 结构概述本文总共分为五个章节。
除了引言部分之外，还包括光纤损耗机制、光纤补偿机制、新兴光纤损耗与补偿技术研究进展以及结论部分。
在光纤损耗机制章节中，将介绍光纤传输过程中的损耗来源，并探讨不同的损耗分类与衡量方法。
此外，还将分析损耗对光信号传输的影响。
在光纤补偿机制章节中，将综述传统的光纤补偿方法，并重点讨论增益均衡器和衰减均衡器的应用原理解析。
在新兴光纤损耗与补偿技术研究进展章节中，将回顾非线性光纤对损耗和补偿机制的影响研究、纳米结构材料在光纤损耗和补偿领域的应用前景，并概述利用人工智能技术进行动态损耗预测与自适应补偿的研究进展。
光纤通信传输损耗的成因及降耗措施
光纤通信传输损耗的成因及降耗措施光纤通信具有保密性高、受干扰性能高等优点，其应用十分广泛，但在光纤传输中会有不同程度的损耗，影响了网络系统的有效传输。
为了提高光纤传输的安全可靠、稳定高效，对光纤传输损耗问题的深入研究非常重要，本文主要针对光纤传输损耗的形成原因进行了详细分析，并提出了合理有效的降耗措施，以保证信息在光纤中的可靠高效传输。
1 接续损耗的成因分析光信号经光纤传输后，由于吸收、散射等原因引起光功率的减小，故光纤损耗是光纤传输的重要指标。
实现光纤通信，一个重要的问题是尽可能地降低光纤的损耗。
引起光纤传输损耗的主要原因可分为两类，即接续损耗和非接续损耗。
而光纤的接续损耗则主要包括光纤材料的本征因素造成的固有损耗和非本征因素造成的熔接损耗两种。
1.1 固有损耗1.1.1 吸收损耗吸收损耗是光波通过光纤材料时，一部分的光能转化成热能，造成光功率的损失。
造成吸收损耗的主要原因是光纤材料的本征吸收和制作光纤时光纤材料不纯净所产生的杂质吸收。
(1)本征吸收指光纤的基础材料二氧化硅固有的吸收，不是杂质或者材料缺陷所引起的。
(2)杂质吸收指由于光纤材料的不钝净和晶体缺陷所产生的附加的吸收损耗，主要是材料中的金属过渡离子和生产过程中的氢氧根离子使光的传输产生损耗。
1.1.2 散射损耗散射是指光通过密度或折射率不均匀的透明物质时，除了在光的传播方向以外，在其它方向也能看到光，这种现象称为光的散射。
在光纤中光的传输由于散射的作用而产生散射损耗，散射损耗主要由瑞利散射和结构缺陷散射两部分组成。
1.2 熔接损耗熔接损耗是由接续方式、接续工艺、和接续设备的不完善引起的，包括光纤模场直径不同、光纤轴向错位、光纤端面不完整或者端面不干净、待熔接光纤的间隙不当、轴心(折角)倾斜以及工作人员操作水平、熔接参数的设置等可以人为避免的因素造成。
2 非接续损耗的成因分析光纤传输中的非接续损耗主要包括弯曲损耗、其他施工因素与应用环境造成的损耗。
光缆维修中光纤接续损耗的分析和解决措施
光纤芯径不同，光缆维修中的光纤接续损耗程度也是不同的。通常情况下，接续操作应用的两种光纤芯径若相差10%，传输时造成的损耗为0.01dB；若芯径差异增长至20%，损耗增加到0.03dB。为了有效提升光纤接续的质量与效率，工作人员应该使用同种型号、同种芯径的光缆。
2.光缆维修中光纤接续损耗的解决措施
第三，切割光纤时，推荐应用玻璃的特性。比如切割玻璃时，其表面会产生伤痕，但其受到外力作用时，原本斑驳的伤痕表面会逐渐变得平整。为此，工作人员应先使用工具划伤光纤，然后将光纤弯曲，加大外力时使光纤被切断。这种操作方式利于减少端面角度，获得良好的光纤端面。
第四，严格按照操作规范接续光纤。对准两根光纤的轴心，防止出现轴心错位的问题。当然工作人员可以充分发挥轴心微调装置来调节轴心，直至光纤的耦合状态达到最佳，才能进入放电熔接阶段。
参考文献
[1]宋文学.浅析光纤损耗原因及应对策略[J].西部广播电视,2020(11):249-250.
第七，工作人员的接续操作水平对接续损耗起到了决定性作用，对此需要派遣有丰富工作经验的人员进行光纤继续与测试，加强人员管理，促使工作人员按照要求有序执行接续操作。
3.结语
随着时代的发展，人们迎来了信息时代。光纤作为数据信息传输的重要载体，光纤损耗问题的控制质量不容忽视，对此应加大光纤的检测力度，明确造成光纤损耗的原因，及时对损耗过大的光纤进行维修与更换。维修过程中，需要注意模场直径、光缆轴心以及光纤端面的清洁程度、倾斜程度等，并尽可能将多种因素控制到位，削弱光纤损耗的不良影响，让光纤得到更好的应用。

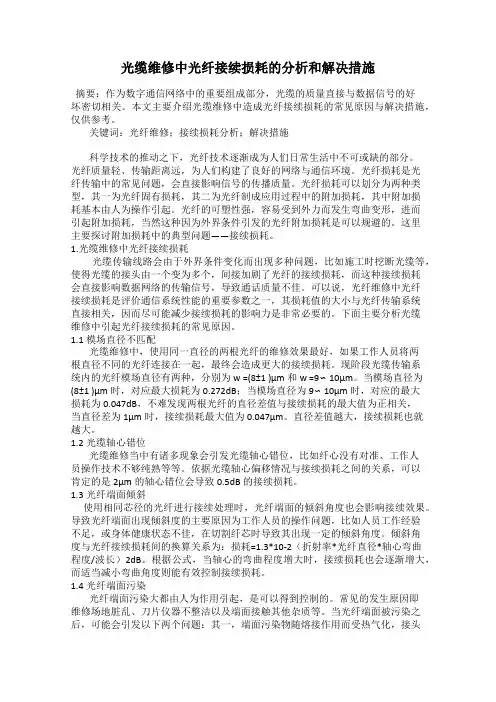

光缆维修中光纤接续损耗的分析和解决措施
摘要：作为数字通信网络中的重要组成部分，光缆的质量直接与数据信号的好坏密切相关。本文主要介绍光缆维修中造成光纤接续损耗的常见原因与解决措施，仅供参考。
浅谈光纤通信在电力传输损耗产生的原因和解决措施
浅谈光纤通信在电力传输损耗产生的原因和解决措施作者：冯瑞来源：《中国新通信》 2017年第14期电力通信中光纤技术有着极为广泛的应用，能够使电力通信传输的距离延长、有很强的抗干扰性，容量也比较大，能够提高电力传输的效率。
但是在实际的应用过程中，由于多样化因素的影响，光纤传输的相关特征以及特性会受到影响，不利于光纤通信的顺利推进，还会增加电力企业的运营成本，因此必须要明确光纤通信在电力传输中出现损耗的原因，并提出有效的解决措施，使光纤通信取得好的效果。
一、光纤通信在电力传输中产生损耗的原因1、接续损耗。
首先是光纤自身固有的损耗。
这些损耗就是光纤材料自身特点决定的固有损耗，或者是再生产过程中由于设备等限制，光纤制造过程中工艺技术等随机产生的损耗。
主要有以下情况，光线模场直径不同、光纤芯径失配、纤芯截面不圆等[1]。
其次是接续损耗。
这主要是因为施工人员不能严格按照相关的施工流程以及步骤操作导致的。
光纤接续轴心出现错位、接续点附近的光线出现几何特性变形、光纤接续端面质量不佳、或者端面相互分离等。
最后是其他因素造成的损耗。
利用光时域反射仪测量时，仪器的参数设置不确定，精度等级也会受到限制，工作人员多次使用光纤接续熔接机，会提前电极氧化的时间，碳化污染的情况逐渐严重，而且没有及时更换电极或者熔接参数，在接续过程中容易出现测量误差等问题。
2、非接续损耗。
首先是光纤宏弯损耗，在实际的铺设过程中，一些工作人员在工作中没有按照行业标准进行，敷设光纤时与施工技术要求不相适应，光缆弯曲半径没有控制在施工技术范围内，致使光缆的弯曲半径要比实际的弯曲半径小[2]，敷设过程中由于出现宏弯损耗，会使光纤传输的质量受到影响，信号传输的真实性也会受到限制。
其次是光纤微弯损耗。
敷设光纤时，施工技术人员缺乏良好的职业道德，在施工中存在着明显的主观意识，工作比较随意，光纤表面不规则的位置容易出现受力不均衡的情况，光纤由于弯折、扭曲等会出现微弯损耗，如果天气温度变化比较大，还会由于“热胀冷缩”的问题出现光纤的微弯损耗。
光纤传输系统中的信号损耗与衰减机制
光纤传输系统中的信号损耗与衰减机制光纤传输系统是一种高速、高带宽的数据传输技术，广泛应用于通信、互联网和数据中心等领域。
在光纤传输过程中，信号损耗与衰减是必然存在的，它们对传输质量和距离限制产生了重要影响。
本文将重点讨论光纤传输系统中的信号损耗与衰减机制，以及如何降低信号损耗和保证传输质量。
信号损耗是光纤传输过程中信号功率降低的现象，主要由以下几个因素引起。
首先，光纤材料自身的吸收和散射会导致信号功率的减少。
其次，光纤连接器和耦合器的损耗，以及光纤连接点的损坏或污染也会导致信号损耗的增加。
此外，光纤传输过程中光的色散和扩散也会引起信号损耗。
衰减是指信号强度在传输过程中逐渐减弱的现象。
在光纤传输系统中，主要的衰减机制有衰减、色散和非线性效应。
衰减是信号强度随传输距离增加而逐渐减弱的现象，造成衰减的主要原因是光纤材料本身的特性。
不同类型的光纤有不同的衰减特性，例如多模光纤的衰减通常比单模光纤高。
色散是光信号在光纤中传输时由于不同频率成分的光速不同而引起的扩展现象。
色散会使信号的波形产生变形，影响传输的带宽和距离限制。
非线性效应主要包括光纤中的光学非线性、色散补偿和分子吸收等，会导致信号失真和功率损耗。
在光纤传输系统中，减小信号损耗和衰减是保证传输质量的关键。
以下是一些降低信号损耗和衰减的方法：1. 优化光纤材料：选择具有较低损耗和较小色散的光纤材料。
常用的光纤材料有单模光纤和非线性光纤等，它们有不同的传输特性和应用场景，根据实际需求选择合适的光纤材料。
2. 光纤连接技术：采用高质量的光纤连接器和耦合器，保证连接点的稳定性和损耗最小化。
定期检查和清洁光纤连接点，避免污染和损坏。
3. 光纤整理技术：采用光纤整理技术可以减小光纤的弯曲和扭曲，避免光纤在传输过程中产生额外的损耗和衰减。
4. 色散补偿技术：使用色散补偿器件来消除光信号在传输过程中产生的色散效应，保持信号的波形和相位。
5. 增加信号功率：通过增加光源的功率来弥补传输过程中的信号损耗和衰减。
光纤通信网络中的传输损耗与信号优化
光纤通信网络中的传输损耗与信号优化光纤通信网络作为现代通信领域中的重要技术，已成为实现高速、大容量、低延迟的通信传输方式。
然而，在光纤传输过程中，会面临传输损耗等问题，这些问题需要得到充分的理解和有效的优化措施。
传输损耗是指光纤通信网络中光信号在传输过程中的能量损失情况。
这些损耗主要包括光纤本身的吸收、散射以及光纤连接和接头的损耗等因素。
传输损耗会导致光信号的衰减、扩散以及噪声的引入，从而降低信号的质量和传输效率。
在光纤通信网络中，传输损耗的优化是非常关键的。
以下是一些传输损耗的优化方法：1. 使用低损耗的光纤材料：光纤的选择对于降低传输损耗至关重要。
石英光纤是一种低损耗的材料，可用于长距离通信。
高纯度的光纤材料能够降低光信号的衰减，并提高传输效率。
2. 优化光纤的设计和制造：通过控制光纤的尺寸、形状和制造工艺等因素，可以降低光信号的散射和吸收。
例如，采用更细的光纤直径可以减少散射损耗，而采用低掺杂的光纤材料可以降低吸收损耗。
3. 减小光纤连接和接头的损耗：光纤连接和接头的质量对于保持高传输效率至关重要。
利用精确的对接技术和低损耗的连接器可以减小光信号在连接处的损耗。
此外，定期清洁和维护光纤连接和接头也能有效减少损耗。
4. 使用光纤放大器：光纤放大器是一种能够补偿光信号在传输过程中的衰减的器件。
采用光纤放大器可以增加光信号的强度，从而提高光信号的传输距离和质量。
5. 信号增强技术：为了优化信号的传输质量，在光纤通信网络中常常会使用信号增强技术，例如前向纠错编码和波长分割多路复用技术。
前向纠错编码可以检测和纠正传输中的错误，提高信号的可靠性。
波长分割多路复用技术可以将多个信号在不同的波长上进行传输，提高系统的传输容量和效率。
在光纤通信网络中，传输损耗的优化需要综合考虑材料、设计、制造、连接和信号增强等多个方面的因素。
只有通过合理的优化措施，才能提高光信号的传输效率和质量。
此外，未来光纤通信网络的发展趋势也会影响传输损耗与信号优化的研究与实践。
光缆施工中光纤接续损耗原因及改进对策
光缆施工中光纤接续损耗原因及改进对策摘要：光纤通信作为现代通信的主要支柱之一，在现代电力通信网中起着重要的作用。
光波在光纤中传输将会产生一时损耗，光纤的传输线路损耗直接关系到光纤通信系统传输距离的长度，必须使用有效的损耗措施，以确保光纤通信系统的传输质量和系统的可靠性。
关键词：光缆施工；光纤接续；损耗原因；改进对策1通信光缆施工常见问题1.1环境影响。
光缆埋藏环境相对潮湿，特别是高温高盐地区，一定程度上会较快的腐蚀光缆外部材料，进而影响内部光纤结构，导致氢损问题 ; 施工过程中，经常会受到外部力量干扰，引发氢损，出现氢损问题后，光纤会在 1310-1550nm 之间出现递增衰减，若衰减幅度达到一定数值，信号传输质量不达标，唯一解决的办法就是换缆，从而影响正常通信。
另外，光缆穿越山林、草木地带较多，容易受到老鼠啃噬等影响而导致损耗增大甚至断纤。
1.2接续损耗。
在通信光缆接续过程中，会因为以下原因导致接口出现较大损耗，甚至超出规定的标准范围：一是光纤在切割过程中，其端面容易发生断、碎、不整齐等现象从而出现熔接损耗超标 ; 二是光缆熔接作业一般都在野外进行，熔接环境的恶劣容易使光纤断面或表面吸附灰尘，进而使接续后的光纤损耗增大 ; 三是连接的两段光缆因参数特性的差异会加大接口的损耗。
1.3接头损耗。
光纤的接头损耗通常有一个特定的范围，一般是0.08db，超出范围则需要对光缆进行维修或者更换，而影响接头损耗超标的原因主要有以下三个方面：一是因为光纤切割工具及焊接工艺问题导致出现一个较大的熔接损耗; 二是因为光时域反射仪盲区限制，可能会在光纤连接器处导致出现较大亏损 ; 三是由于光纤接续损耗引起的光时域反射仪测试结果出现错觉造成接头处的损耗。
1.4铺设不当。
工作人员在施工过程中，由于对路由现场勘查不到位，对地形地质条件了解缺乏，同时没有认真对铺设沟渠进行清理，极易在铺设中损坏光缆外皮，而地质的变动很容易导致光缆中断，出现通信事故。
光纤传输系统中的常见故障与排除方法
光纤传输系统中的常见故障与排除方法光纤传输系统在现代通信中起着关键作用，它能够实现高速、远距离、稳定的数据传输。
然而，由于各种原因，光纤传输系统中可能会出现一些故障，影响通信质量和稳定性。
本文将围绕光纤传输系统中的常见故障展开讨论，并提供排除方法。
1. 光纤连接问题光纤连接是光纤传输系统中常见的故障之一。
连接问题可能导致光信号传输受阻或完全中断。
常见的连接问题包括连接松动、连接不良或连接断裂。
解决这些问题的方法包括检查连接是否牢固、重新连接光纤、使用优质的连接器和光纤。
2. 光纤损坏光纤传输系统中的光纤本身可能会出现损坏，这将导致信号传输的问题。
光纤损坏的原因可能包括弯曲过度、拉扯过度或机械损伤。
识别光纤损坏的方法之一是检查纤芯是否有裂缝、划痕或断裂。
排除光纤损坏的方法包括更换损坏的光纤，并确保正确手动处理和存储光纤，避免过度拉扯或弯曲。
3. 光源问题光源是光纤传输系统中的重要组成部分，它通常是通过激光二极管或半导体激光器提供的。
光源问题可能导致光功率不足或信号失真。
要解决光源问题，可以检查光源是否正常工作、光功率是否达到要求、光源是否需要更换或重新对准。
4. 光纤耦合问题光纤耦合是光纤传输系统中的另一个常见故障。
它主要是指光纤与光器件之间的连接问题。
这可能导致损耗、插入损失增加或反射增加。
解决光纤耦合问题的方法包括重新对准连接、检查连接和接触表面是否干净，并确保垂直和平行度的正确对齐。
5. 光纤衰减光纤传输时可能会出现衰减，这会导致信号弱化或失真。
光纤衰减的原因可能是纤芯材料质量差或光纤过长。
排除光纤衰减的方法包括使用优质的光纤，确保光纤长度在规定范围内，以及定期检查和清洁连接点。
6. 光纤温度效应温度变化可能导致光纤传输系统中的光信号受到影响。
高温会导致光纤膨胀，而低温则会导致光纤收缩。
这些变化可能导致光纤损坏或连接不良。
解决光纤温度效应的方法包括在设计时考虑温度变化因素，使用具有较低热胀冷缩系数的光纤，并确保光纤及其连接点处于稳定的温度环境中。
光纤通信中的传输损耗分析
光纤通信中的传输损耗分析随着信息技术的迅猛发展，光纤通信成为了现代通信领域中广泛应用的技术手段。
光纤作为一种全新的通信传输介质，具有很高的传输带宽和低的传输损耗，因此被广泛应用于电话通信、互联网及有线电视等领域。
然而，无论是境内还是跨国通信，都会面临一定的传输损耗问题。
传输损耗是指信号在传输过程中因为各种因素而衰减的情况。
在光纤通信中，传输损耗主要包括两部分：光纤本身的损耗和连接器等设备带来的损耗。
首先，光纤本身的损耗是光信号在光纤内部传输过程中产生的衰减现象。
这种损耗是由于材料的特性以及制造工艺的限制所导致的。
光纤通信中使用的一般是多模光纤和单模光纤，其中多模光纤由于纤芯直径较大，光信号在光纤内部传输时容易发生多径传播和色散现象，导致信号衰减；而单模光纤则可以有效避免此类问题，传输损耗较小。
此外，纤芯和包层材料的光学特性以及杂质等因素也会对传输损耗产生影响。
其次，连接器等设备也会引入一定的传输损耗。
光纤通信中，为了方便光缆的连接和拆卸，通常会使用连接器进行纤芯的连接。
然而，连接器的使用会引入一定的插损和反射损耗。
插损是指由于连接器两侧纤芯之间的连接不完美而导致光信号的衰减；反射损耗则是由于反射信号的存在而引起的信号衰减。
为了降低连接器的传输损耗，人们通常采用精密的连接器制造工艺以及外界环境的优化措施。
除了光纤本身和设备的因素，光纤通信中的传输损耗还受到一些外界因素的影响。
例如，光纤通信中存在的弯曲、拉伸、温度变化以及外界光干扰等，都可能导致光信号的衰减。
因此，在光纤通信系统的设计和安装过程中，需要对这些因素进行全面分析和评估，以保证信号的传输质量和可靠性。
针对传输损耗问题，工程师们也提出了一系列的解决方案。
首先，选择合适的光纤类型是关键。
如前所述，单模光纤由于其较小的纤芯直径和材料的特性，具有较低的传输损耗，因此在长距离和高速传输中更为适用。
其次，优化连接器的设计和制造工艺，减小插损和反射损耗，可以有效降低传输损耗。
引起光纤传输损耗的原因及解决方案
纤按 续损耗的重要保证和 关键环节 。严格按照熔接 机的操作 说 明和 操作流程 ，正确操 作熔 接机 。②合理放 置光 纤，将光 纤放 置到熔 接机 的Ｖ 型槽 中时 ，小心压 上光纤压 板和光 纤夹
具 ，要 根 据 光 纤 切 割 长 度 设 置 光 纤 压 板 中 的 位 置 ，关 上 防风 罩 。这 是 因 为对 纤 芯 直 径 为 ｌｎ 的单 模 光 纤 而 言 ，若 要 熔 接 Ｏｍ
（ ）挑选 经验丰 富训练 有素的接 续人员进 行接续 和测 ３
试 。 接 续 人 员 的水 平 直 接 影 响 接 续 损 耗 的 大 小 ， 接 续 人 员 应 严 格 按 照 光 纤 熔 接 工艺 流程 进 行 接 续 ，严 格 控 制接 头 损 耗 ， 熔 接 过 程 中 时 刻 使 用 光 时域 反 射 仪 （ ＴＲ Ｏ Ｄ ）进 行 监 测 （ 续 接 损 耗 ≤０ ０ ｄ ／ ） ， 不 符 合 要 求 的 应 重 新 熔 接 。 使 用 光 时 ．８Ｂ个
ｒ 壅 堕 旦 ＿ ］
唐 保 兰
（ 中铁 建 电 气化 局 集 团 南 方 工 程 有 限 公 司 ， 湖 北 襄 樊 ４ Ｉ０ ） ４ １ ４
摘
要 ：本文讲 述 了光 纤传输 中引起损 耗 的两种原 因 ，即接 续损 耗和 非接 续损耗 ，通过 对两种原 因的 分析 ，给 出 了解决
域反射仪 （ Ｔ Ｒ Ｏ Ｄ ）时 ，应从两个 方 向测量接头 的损耗 ，并求
出这 两 个 结 果 的 平 均 值 ， 消 除 单 向 Ｏ Ｄ 测 量 的人 为 因 素 误 ＴＲ
差。
关注 的是 光纤使用 中引起传输损耗 的原因以及如何减少这
些 损 耗 。光 纤 使用 中 引 起 的 传 输 损 耗 主要 有 接 续 损 耗 （ 光 纤 的 固有 损 耗 、熔 接 损 耗 和 活 动 接 头 损 耗 ）和 非 接 续 损 耗 （ 曲损 耗 和 其 它 施 工 因 素 和 应 用 环 境 所 造 成 的 损 耗 ）两 弯
