化工工艺流程图
化工工艺流程图的绘制技巧
• 使用统一的图形符号和文字说明，保持一致性 • 保持图面的简洁和清晰，避免信息过多和过于复杂 • 注意图形、符号和文字的比例和布局，便于阅读和理解
化工工艺流程图的标注与说明
化工工艺流程图的标注
• 对设备、仪表和管线进行标注，注明名称、型号和规格 • 对物料流动和能量传递进行标注，注明流向和参数 • 对控制、调节和联锁进行标注，注明作用和方式
化工工艺流程图的优化方法与技巧
化工工艺流程图的优化方法
• 改进设备、仪表和管线的布局，提高生产效率 • 调整物料流动和能量传递路径，降低能耗和成本 • 优化控制与调节方式，提高生产过程的可控性和稳定性
化工工艺流程图的优化技巧
• 结合实际生产情况和需求，进行分析和比较 • 注意优化过程中的安全性和环保性，遵守相关法规和标准 • 持续关注和跟踪优化效果，不断调整和优化工艺流程图
化工工艺流程图在化工生产中的意义
• 提高生产过程的可控性，降低生产成本 • 保障生产过程的安全性和稳定性，减少事故风险 • 有助于技术传承和交流，推动化工行业的发展
化02工工艺流程图的绘制方
法与技巧
化工工艺流程图的绘制工具与软件
化工工艺流程图的绘制工具
• 手绘工具：铅笔、绘图仪、丁字尺等 • 计算机绘图软件：AutoCAD、SketchUp、Revit等
CREATE TOGETHER
DOCS
DOCS SMART CREATE
化工工艺流程图详解
化01工工艺流程图的基本概
念与重要性
化工工艺流程图的定义与作用
化工工艺流程图是一种图形化表示化工生产过程中 各设备、仪表和管线连接关系的图表
• 通过图形、符号和文字说明，清晰地 展示化工生产流程的每一个环节 • 帮助工程师和技术人员理解和分析生 产过程，指导实际生产操作 • 有助于提高生产效率、降低生产成本 和保障生产安全
化工工艺流程图(共68张PPT)
某丙烯酸甲酯装置局部工艺原则流程图
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的图 形符号和文字代号，用图示的方法把建立石油化工工艺 装置所需的全部设备、仪表、管道、阀门及主要管件， 按其各自功能，在满足工艺要求和安全、经济的前提下 组合起来，以起到描述工艺装置的结构和功能的作用。
管道流程上除应绘制流向箭头及用文字标明来源或去向外 ，还应对每条管道进行标注。施工流程图上的管道应标注三个 部分，即管道号、管径和管道等级（见有关标准）。
管道及仪表流程图上的物料代号
物料 代号
物料名称
物料 代号
物料名称
物料 代号
A 空气
GO 填料油
PG
AM 氨
H氢
PL
BD 排污
HM 载热体
PW
BF 锅炉给水
3102
E-3102/A-F 原 料 -蜡 油 换 热 器
E -3 1 0 1/A -H 原 料 -柴 油 换 热 器
接 C-102底 液 控 原 料 油 去 分 馏 塔 底
蜡 油 自 P-3108来
蜡油回流去分馏塔 蜡油去 E3106
蜡 油 自 P3107来 柴 油 去 E-3105 柴 油 自 P-3105来
因此，它不仅是设计、施工的依据，而且也是企业管 理、试运行、操作、维修和开停车等各方面所需同的完 整技术资料的一部分。
工艺管道仪表流程图(PID)的基本内容
规定的类别图形符号和文字代号表示装置工艺 过程的全部设备、机械和驱动机，包括需就 位的备用设备和生产用的移动式设备，并进 行编号和标注。
规定的图形符号和文字代号，详细表示所需的 全部管道、阀门、主要管件（包括临时管道 、阀门和管件）、公用工程站和隔热等，并 进行编号和标注。
化工工艺流程图
图9-3 设备位号与名称 第一节 化工工艺流程图表达化工生产过程与联系的图样称为化工工艺图。
它是化工工艺人员进行工艺设计的主要内容，也是化工厂进行工艺安装和指导生产的重要技术文件。
化工工艺图主要包括工艺流程图、设备布置图和管路布置图。
一、工艺流程图概述化工工艺流程图是一种表示化工生产过程的示意性图样，即按照工艺流程的顺序,将生产中采用的设备和管路从左至右展开画在同一平面上，并附以必要的标注和说明.它主要表示化工生产中由原料转变为成品或半成品的来龙去脉及采用的设备.根据表达内容的详略，化工工艺流程图分为方案流程图和施工流程图.方案流程图一般仅画出主要设备和主要物料的流程线，用于粗略地表示生产流程。
施工流程图通常又称为带控制点工艺流程图，是在方案流程图的基础上绘制的、内容较为详细的一种工艺流程图.它是设备布置和管路布置设计的依据,并可供施工安装和生产操作时参考。
图9—2为醋酐残液蒸馏岗位带控制点工艺流程图。
带控制点工艺流程图一般包括以下内容：1．图形 应画出全部设备的示意图和各种物料的流程线，以及阀门、管件、仪表控制点的符号等。
(2）标注 注写设备位号及名称、管段编号、控制点及必要的说明等。
（3)图例 说明阀门、管件、控制点等符号的意义。
（4）标题栏 注写图名、图号及签字等. 二、工艺流程图的表达方法方案流程图和带控制点工艺流程图均属示意性的图样,只需大致按投影和尺寸作图。
它们的区别只是内容详略和表达重点的不同,这里着重介绍带控制点工艺流程图的表达方法。
（一）设备的表示方法采用示意性的展开画法,即按照主要物料的流程，从左至右用细实线、按大致比例画出能够显示设备形状特征的主要轮廓.常用设备的示意画法，可参见附表21.各设备之间要留有适当距离,以布置连接管路。
对相同或备用设备，一般也应画出.每台设备都应编写设备位号并注写设备名称，其标注方法如图9—3。
其中设备位号一般包括设备分类代号、车间或工段号、设备序号等，相同设备以尾号加以区别.设备的分类代号见表9—1。
化工制图第3章工艺流程图
化工学院
(a)管道相连
(b)管道交叉
2021/3/12
（二）工艺流程图的阅读
进
出
表示管道与其他图纸有关，一般在图的左方或右方，在空心 箭头内注明与其相关图纸的图号或序号，在其上方注明来或 去的设备位号或管道号或仪表位号。
化工学院
2021/3/12
（二）工艺流程图的阅读
➢ 2.4 工艺流程图中阀门、管件图例
化工学院
2021/3/12
（三）流程框图
流程框图（工艺方块图）：用方框（矩形）及文字表示的工艺 过程及设备，用箭头表示物料流动方向，把从原料开始到最终 产品所经过的生产步骤以图示的方式表达出来的图纸。
每个方框可以是一个工序或工段，也可以是一个车间或系统。
流程框图是化工工艺流程图中最简单、最粗略的一种，它只是 生产工艺的示意流程，一般在设计初期绘制。
化工学院
2021/3/12
（三）流程框图---练习2
油分离器
新鲜氢氮气 冷交换器
合成塔
废热锅炉
热交换器
循环压缩机
氨冷器
放空气
液氨储槽
氨分离器 弛放气
产品液氨
化工学院
合成氨工艺流程框图
软水预热器 水冷却器
2021/3/12
➢ 方案流程图
（三）方案流程图
方案流程图又称为流程示意图或流程简图，是用来表达整 个工厂或车间生产流程的图样。
图线宽度规定：
线宽类别/mm
粗线条 0.6-0.9
中线条 0.3-0.5
细线条 0.15-0.25
使用情况
主物料和产品 管线、设备位 号线
次物料、产品 管线和其他辅 助物料管道， 设备外形轮廓 、管道的图纸 接续标志等
2024年化工工艺流程图(PPT-68页)
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
平 衡 线 接 分 馏 塔 C-102蒸 发 段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101
FIQ LC 3101 3101
TdI TdIC TdIA TdIS TdR TdRC TdRA TdRS TdC TdCT
PI PIC PIA PIS PR PRC PRA PRS PC PCT
PdI PdIC PdIA PdIS PdR PdRC PdRA PdRS PdC PdCT
FI FIC FIA FIS FR FRC FRA FRS FC FCT
P -3 1 0 1/A .B 原料油泵
审核
设计
100万 吨 /年 延 迟 焦 化
绘图
东方仿真
3.阀门等管件的表示方法
管道上的阀门及其他管件应用细实线按标 准所规定的符号在相应处画出，并标注其规 格代号。
管道系统常用阀门的图例符号（摘自GB 6567.4-86）
管道及仪表流程图上的管子、管件、阀门及管道附件的图例
因此，它不仅是设计、施工的依据，而且也是企 业管理、试运行、操作、维修和开停车等各方面所 需同的完整技术资料的一部分。
工艺管道仪表流程图(PID)的基本内容
1.用规定的类别图形符号和文字代号表示装置 工艺过程的全部设备、机械和驱动机，包括 需就位的备用设备和生产用的移动式设备， 并进行编号和标注。
设备的画法与标注
管道流程线的表示
PID图需掌握的知识点
阀门等管件的表示方法
仪表控制的画法
原料换热部分
平 衡 线 接 分 馏 塔 C-102蒸 发 段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101
FIQ LC 3101 3101
TdI TdIC TdIA TdIS TdR TdRC TdRA TdRS TdC TdCT
PI PIC PIA PIS PR PRC PRA PRS PC PCT
PdI PdIC PdIA PdIS PdR PdRC PdRA PdRS PdC PdCT
FI FIC FIA FIS FR FRC FRA FRS FC FCT
P -3 1 0 1/A .B 原料油泵
审核
设计
100万 吨 /年 延 迟 焦 化
绘图
东方仿真
3.阀门等管件的表示方法
管道上的阀门及其他管件应用细实线按标 准所规定的符号在相应处画出，并标注其规 格代号。
管道系统常用阀门的图例符号（摘自GB 6567.4-86）
管道及仪表流程图上的管子、管件、阀门及管道附件的图例
因此，它不仅是设计、施工的依据，而且也是企 业管理、试运行、操作、维修和开停车等各方面所 需同的完整技术资料的一部分。
工艺管道仪表流程图(PID)的基本内容
1.用规定的类别图形符号和文字代号表示装置 工艺过程的全部设备、机械和驱动机，包括 需就位的备用设备和生产用的移动式设备， 并进行编号和标注。
设备的画法与标注
管道流程线的表示
PID图需掌握的知识点
阀门等管件的表示方法
仪表控制的画法

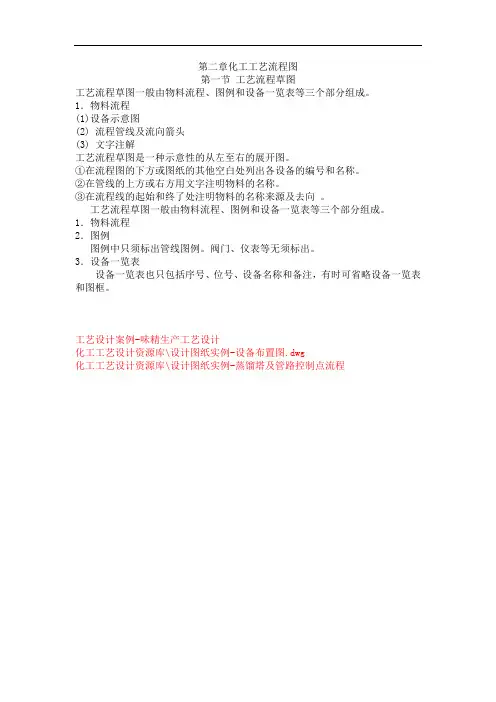

第二章化工工艺流程图
第二章化工工艺流程图
第一节工艺流程草图
工艺流程草图一般由物料流程、图例和设备一览表等三个部分组成。
1．物料流程
(1)设备示意图
(2) 流程管线及流向箭头
(3) 文字注解
工艺流程草图是一种示意性的从左至右的展开图。
①在流程图的下方或图纸的其他空白处列出各设备的编号和名称。
②在管线的上方或右方用文字注明物料的名称。
③在流程线的起始和终了处注明物料的名称来源及去向。
工艺流程草图一般由物料流程、图例和设备一览表等三个部分组成。
1．物料流程
2．图例
图例中只须标出管线图例。
阀门、仪表等无须标出。
3．设备一览表
设备一览表也只包括序号、位号、设备名称和备注，有时可省略设备一览表和图框。
工艺设计案例-味精生产工艺设计
化工工艺设计资源库\设计图纸实例-设备布置图.dwg
化工工艺设计资源库\设计图纸实例-蒸馏塔及管路控制点流程。
化工工艺图培训课件(ppt 52页)
内容
（1）设备示意图； （2）设备名称和位号； （3）物料和动力管道的流程线； （4）必要的文字注解。
第7章 化工工艺图
空压站工艺方案流程图
图7-1 工艺方案流程图
第7章 化工工艺图
2．工艺方案流程图的画法：
（1）设备的画法 ①用细实线画设备的主要轮廓。 ②备用设备一般省略不画，相同位置的设备可以只画一个。 ③各设备的高低位置和设备上重要的管口位置，应大致与实际情况相
（a）
名称 截止阀
图例
名称 同心异径管
图例
闸阀
管端盲板
球阀
管端法兰
旋塞阀
法兰连接
碟阀 止回阀
螺纹管帽 管帽
节流阀
视镜
角式截止阀
第7章 化工工艺图 （4）仪表控制点的画法
表控制点用符号表示，并从其安装位置引出。符号包括图形符号和字 母代号，它们组合起来表达仪表功能、被测变量、测量方法。 检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10 mm，圈外用一条细实线指向流程线或设备轮廓线上的检测点。
夹套管
细实线 0.15～0.3 mm
管道隔热层
柔性管
图例
第7章 化工工艺图
（3）阀门和管件的画法
在流程线上用细实线按规定的符号画出全部阀门和部分管件，阀门图形
符号尺寸一般为长为6 mm，宽为3 mm或长为8 mm，宽为4 mm。常见阀门和
管件的图形符号见表7-3。
表7-3
常见阀门、管件图例（HG/T20519.32-1992）
作用：
工艺施工流程图是在工艺方案流程图的基础上设计绘制的内容较 为详细的一种工艺流程图，它是设备布置和管道布置设计的依据，并 可供施工、安装、生产操作时参考。
（1）设备示意图； （2）设备名称和位号； （3）物料和动力管道的流程线； （4）必要的文字注解。
第7章 化工工艺图
空压站工艺方案流程图
图7-1 工艺方案流程图
第7章 化工工艺图
2．工艺方案流程图的画法：
（1）设备的画法 ①用细实线画设备的主要轮廓。 ②备用设备一般省略不画，相同位置的设备可以只画一个。 ③各设备的高低位置和设备上重要的管口位置，应大致与实际情况相
（a）
名称 截止阀
图例
名称 同心异径管
图例
闸阀
管端盲板
球阀
管端法兰
旋塞阀
法兰连接
碟阀 止回阀
螺纹管帽 管帽
节流阀
视镜
角式截止阀
第7章 化工工艺图 （4）仪表控制点的画法
表控制点用符号表示，并从其安装位置引出。符号包括图形符号和字 母代号，它们组合起来表达仪表功能、被测变量、测量方法。 检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10 mm，圈外用一条细实线指向流程线或设备轮廓线上的检测点。
夹套管
细实线 0.15～0.3 mm
管道隔热层
柔性管
图例
第7章 化工工艺图
（3）阀门和管件的画法
在流程线上用细实线按规定的符号画出全部阀门和部分管件，阀门图形
符号尺寸一般为长为6 mm，宽为3 mm或长为8 mm，宽为4 mm。常见阀门和
管件的图形符号见表7-3。
表7-3
常见阀门、管件图例（HG/T20519.32-1992）
作用：
工艺施工流程图是在工艺方案流程图的基础上设计绘制的内容较 为详细的一种工艺流程图，它是设备布置和管道布置设计的依据，并 可供施工、安装、生产操作时参考。
化工工艺概论-化工流程图PFD-PID-职业PPT课件
隔热或隔音的功能
管路的使用温度范围
工段号按工程规 定填写，采用两
管道等级代号
位数字，从01开 始，至99为止
CW0401——32x3.5A1A—C 6
2.4 带控制点的工艺流程图
2.4.3 阀门等管件的画法与标注
管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、 法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分 流以及调节和切换管道中的流体。
2.4 带控制点的工艺流程图
2.4.1 设备的画法与标注
在施工流程图中，设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设 备一般应全部画出。
施工流程图中每个工艺设备都应编写设备位号并注写设备 名称。与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统 时，可以只画出一个系统的流程，其他系统用双点画线的 方框表示，在框内注明系统名称及其编号。
在方案流程图的基础上绘制的内 容较为详细的一种工艺流程图
（带控制点的工艺流程图）
这几种图由于要求不同，其内容和表达的重点也不一 致，但彼此之间却有着密切的联系。
2.2 方案流程图
2.2.1 方案流程图的作用及内容
作用：表达物料从原料到成品或半成品的工艺过程， 及所使用的设备和机器。用于设计开始时的工艺方 案的讨论，也可作为施工流程图的设计基础。
2.4 带控制点的工艺流程图
2.4.4 仪表控制点的画法与标注
在施工流程图上要画出所有与工艺有关的检测仪表、调节控 制系统、分析取样点和取样阀（组）。 仪表控制点用符号表示，并从其安装位置引出。符号包括图 形符号和字母代号，它们组合起来表达仪表功能、被测变量、 测量方法。
化工工艺流程图PPT课件
柴油进出装置
V1CYKGX 柴 油 吸 收 剂 去 P3117
富吸收油自再吸收塔来 原 料 油 自P-3101来 原 料 油 去 E-3102
06/1.2
P-3105/1.2
.
32
回流泵
柴油及回流泵
审核
画出分馏塔塔顶控制方案流程图（按仿真流程画）
.
33
试画出焦炭塔顶温度控制流程图。（按仿真流程图画）
FfI FfIC FfIA FfIS FfR FfRC FfRA FfRS FfC FfCT
AI AIC AIA AIS AR ARC ARA ARS AC ACT
密度
DI DIC DIA DIS DR DRC DRA DRS DC DCT
粘度
VI VIC VIA VIS VR VRC VRA VRS VC VCT
TC
原 料-蜡 油 回 流 换 热 器
3102
E-3102/A-F 原 料 -蜡 油 换 热 器
E -3 1 0 1/A -H 原 料 -柴 油 换 热 器
接 C-102底 液 控 原 料 油 去 分 馏 塔 底
蜡 油 自 P-3108来
蜡油回流去分馏塔 蜡油去 E3106
蜡 油 自 P3107来 柴 油 去 E-3105 柴 油 自 P-3105来
急 冷 油 自 C-3102
FC 3271
TC 3271
低压蒸汽
PI 3271A
VI2C3101A
LI 3271A
LI 3272A
LI 3273A
TI 3277A
FIQ 3274
低压蒸汽
冷焦水
FC 3275
焦化油自加热炉来 紧 急 放 空 油 去E-3114
化工工艺流程图详解
① 管口方位图
是确定各管口方位、 管口与支座及地脚螺栓等相对位置的图样。 管口方位
图中只简化画出一个能反映设备管口方位的视图，
并注明各管口的符号， 用小写拉丁字母按
顺序编写（ a、b、 c、 d、…）。在标题栏的上方列出管口表以注明各管口的符号、名称、公 称直径、压力、数量等内容。每个位号的设备一般绘制一张管口方位图。当多层设备且管口
一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。
③ 在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。
3 位号与名称注写
在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次
编号， 并在图纸空白处按编号顺序集中列出设备名称。 但对于流程简单、 设备较少的方案流
圆中。后续字母应按 IRCTQSA的顺序标注 （仪表位号的字母代号最好不要超过 5 个字母），
字母代号意义见下表：
字
第一字母
后续字母 字
第一字母
后续字母
母 被测变量或初 修饰词
功能
母
被测变量或
修饰词
功能
始变量
A
分析
报警
N
B
喷嘴火焰
供选用
O
C
电导率
D
密度
控制
P
差
Q
E 电压（电动势）
检出元件
R
F
流量
比（分数）
1/2 ″、 4″、 12″、…。英制加厚管道应在公称直径后加注“×
S”，如 4″× S。
③ 管道等级 在管道等级与材料选用表尚未实施前，标注公制管道直径时必须标注外径×
厚度，如： PG0801-50× 2.5 。
