协议报文格式大全
CFI(1位) VLAN ID(12位) TPID的值是固定的,为8100H,指明了该帧带有802.1Q/802.1P标记
信息。 Priority标明了这个帧的优先级,此优先级用于质量服务(QoS)。 CFI为0代表规范格
式,为1代表非规范格式。
用于计算生成树的各种信息和参数被封装在配置BPDU（Configuration Bridge Protocol Data
Unit）中在交换机之间发送。
配置BPDU使用标准LLC格式封装在以太网数据帧中。
当配置BPDU只用于计算生成树，不用于传递拓扑改变信息（第四章中详细描述）的时候：
Protocol Identifier（协议标识），Protocol Version Identifier（协议版本标识）和BPDU Type
（BPDU类型）Flags（标志）四部分设置为全0。
Root Identifier，Root Path Cost，Bridge Identifier和Port Identifier四部分用于检测最优的配置
BPDU，进行生成树计算。
Message Age随时间增长而变大；
Max Age默认为20秒，如果Message Age达到Max Age，则此配置BPDU被认为已经过期。
Hello Time默认为2秒，也即在指定端口上，配置BPDU每隔两秒发送一次。
Forward Delay默认为15秒。
前两个字段是以太网的源地址和目的地址
帧类型：两个字节长的以太网帧类型表示后面数据的类型。对于A R P 请求或应答来说，
该字段的值为0 x 0 8 0 6 ；
硬件类型：表示硬件地址的类型。它的值为1 即表示以太网地址；
协议类型：表示要映射的协议地址类型。它的值为0 x 0 8 0 0 即表示I P 地址。它的值与包
含I P 数据报的以太网数据帧中的类型字段的值相同；
硬件地址长度和协议地址长度分别指出硬件地址和协议地址的长度，以字节为单位。对于
以太网上I P 地址的A R P 请求或应答来说，它们的值分别为6 和4 。
操作类型：1--A R P 请求）、2--A R P 应答、3--R A R P 请求、4--R A R P 应答
接下来的四个字段是发送端的硬件地址（在本例中是以太网地址）、发送端的协议地址
（I P 地址）、目的端的硬件地址和目的端的协议地址。这里有一些重复信息：在以太网
的数据帧报头中和A R P 请求数据帧中都有发送端的硬件地址。
对于一个A R P 请求来说，除目的端硬件地址外的所有其他的字段都有填充值。
T：消息类型标志位，0为数据报文，1为控制报文。
x：保留位。
S：Ns和Nr标志位，控制报文中此位必须是1。
O：Offset标志位，为1说明Offset有效，控制报文此位必须为0。
P：优先级标志位，数据报文此位为1，表示优先处理；控制报文此位为0。
Ver：必须为2。
Length：消息总长度，单位为字节。
Tunnel ID：控制连接标志符，本端有效。
Session ID：控制连接内的会话标志符，本端有效。
Ns：本消息的序列号。
Nr：在控制消息中，表示预期收到的下一个控制消息的序号；数据消息中无效。
Offset：偏移，如果有效，则数据从偏移后的字节开始。
在以太网中：使用值是0x8847(单播)和0x8848（组播）来表示承载的是MPLS报文（0800
是IP报文）
在PPP中：增加了一种新的NCP：MPLSCP，使用0x8281来标识
首部长度最长60字节，IP报文总长度2^16-1=65535
IPV4报头有12个必需的字段和可选IP选项字段，位于要发送的数据之前。如果使用IP层已有的库或其
他组件，一般不必考虑报头中的大多数字段，但程序代码需要提供源端和目的端地址。
1、版本（4比特）
IP协议版本已经经过多次修订，1981年的RFC0791描述了IPV4，RCF2460中介绍了IPV6。
2、报头长度（4比特）
报头长度是报头数据的长度，以4字节表示，也就是以32字节为单位。报头长度是可变的。必需的字段
使用20字节（报头长度为5，IP选项字段最多有40个附加字节（报头长度为15）。
3、服务类型（8比特）
该字段给出发送进程建议路由器如何处理报片的方法。可选择最大可靠性、最小延迟、最大吞吐量和最小
开销。路由器可以忽略这部分。
4、数据报长度（16比特）
该字段是报头长度和数据字节的总和，以字节为单位。最大长度为65535字节。
5、标识符（16比特）
原是数据的主机为数据报分配一个唯一的数据报标识符。在数据报传向目的地址时，如果路由器将数据报
分为报片，那么每个报片都有相同的数据标识符。
6、标志（3比特）
标志字段中有2为与报片有关。
位0：未用。
位1：不是报片。如果这位是1，则路由器就不会把数据报分片。路由器会尽可能把数据报传给可一次接收
整个数据报的网络；否则，路由器会放弃数据报，并返回 差错报文，表示目的地址不可达。IP标准要求
主机可以接收576字节以内的数据报，因此，如果想把数据报传给未知的主机，并想确认数据报没有因为
大小的原 因而被放弃，那么就使用少于或等于576字节的数据。
位2：更多的报片。如果该位为1，则数据报是一个报片，但不是该分片数据报的最后一个报片；如果该位
为0，则数据报没有分片，或者是最后一个报片。
7、报片偏移（13比特）
该字段标识报片在分片数据报中的位置。其值以8字节为单位，最大为8191字节，对应65528字节的偏
移。
例如，将要发送的1024字节分为576和424字节两个报片。首片的偏移是0，第二片的偏移是72（因为
72×8＝576）。
8、生存时间（8比特）
如果数据报在合理时间内没有到达目的地，则网络就会放弃它。生存时间字段确定放弃数据报的时间。
生存时间表示数据报剩余的时间，每个路由器都会将其值减一，或递减需要数理和传递数据报的时间。实
际上，路由器处理和传递数据报的时间一般都小于1S，因此该值没有测量时间，而是测量路由器之间跳跃
次数或网段的个数。发送数据报的计算机设置初始生存时间。
9、协议（8比特）
该字段指定数据报的数据部分所使用的协议，因此IP层知道将接收到的数据报传向何处。TCP协议为6，
UDP协议为17。
10、报头检验和（16比特）
该字端使数据报的接收方只需要检验IP报头中的错误，而不校验数据区的内容或报文。校验和由报头中的
数值计算而得，报头校验和假设为0，以太网帧和TCP报文段以及UDP数据报中的可选项都需要进行报
文检错。
11、源IP地址（32比特）
表示数据报的发送方。
12、目的IP地址（32比特）
表示数据报的目的地。
saej1939协议dm1故障报文格式

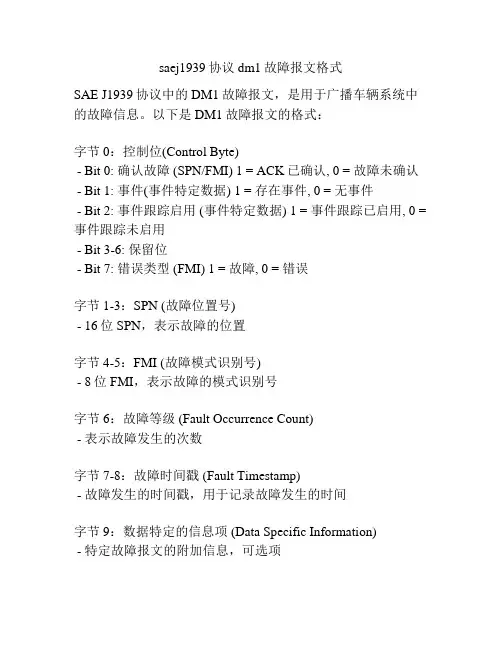

saej1939协议dm1故障报文格式
