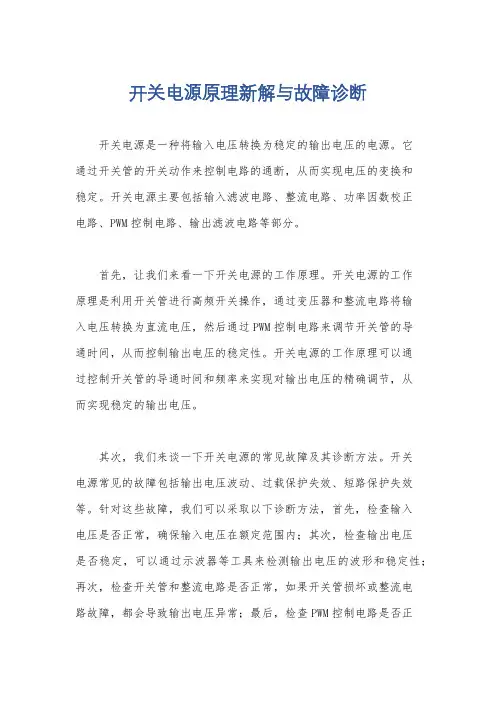

开关电源原理新解与故障诊断

开关电源原理新解与故障诊断

开关电源原理新解与故障诊断
开关电源是一种将输入电压转换为稳定的输出电压的电源。


通过开关管的开关动作来控制电路的通断,从而实现电压的变换和
稳定。

开关电源主要包括输入滤波电路、整流电路、功率因数校正
电路、PWM控制电路、输出滤波电路等部分。

首先,让我们来看一下开关电源的工作原理。

开关电源的工作
原理是利用开关管进行高频开关操作,通过变压器和整流电路将输
入电压转换为直流电压,然后通过PWM控制电路来调节开关管的导
通时间,从而控制输出电压的稳定性。

开关电源的工作原理可以通
过控制开关管的导通时间和频率来实现对输出电压的精确调节,从
而实现稳定的输出电压。

其次,我们来谈一下开关电源的常见故障及其诊断方法。

开关
电源常见的故障包括输出电压波动、过载保护失效、短路保护失效等。

针对这些故障,我们可以采取以下诊断方法,首先,检查输入
电压是否正常,确保输入电压在额定范围内;其次,检查输出电压
是否稳定,可以通过示波器等工具来检测输出电压的波形和稳定性;再次,检查开关管和整流电路是否正常,如果开关管损坏或整流电
路故障,都会导致输出电压异常;最后,检查PWM控制电路是否正
常,确保PWM控制电路能够准确地控制开关管的导通时间和频率。

总的来说,开关电源的工作原理是通过开关管的高频开关操作实现电压转换和稳定输出,而常见的故障包括输出电压波动、过载保护失效、短路保护失效等,针对这些故障可以采取相应的诊断方法来进行排除故障。

希望以上回答能够全面地解答你的问题。

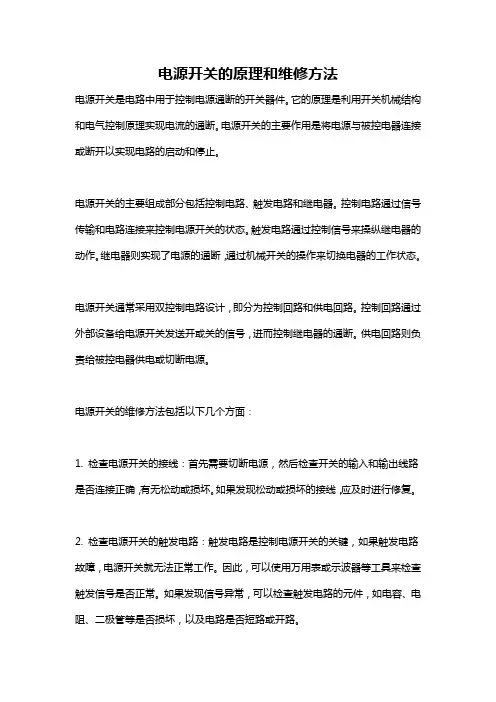

电源开关的原理和维修方法

电源开关的原理和维修方法

电源开关的原理和维修方法电源开关是电路中用于控制电源通断的开关器件。

它的原理是利用开关机械结构和电气控制原理实现电流的通断。

电源开关的主要作用是将电源与被控电器连接或断开以实现电路的启动和停止。

电源开关的主要组成部分包括控制电路、触发电路和继电器。

控制电路通过信号传输和电路连接来控制电源开关的状态。

触发电路通过控制信号来操纵继电器的动作。

继电器则实现了电源的通断,通过机械开关的操作来切换电器的工作状态。

电源开关通常采用双控制电路设计,即分为控制回路和供电回路。

控制回路通过外部设备给电源开关发送开或关的信号,进而控制继电器的通断。

供电回路则负责给被控电器供电或切断电源。

电源开关的维修方法包括以下几个方面:1. 检查电源开关的接线:首先需要切断电源,然后检查开关的输入和输出线路是否连接正确,有无松动或损坏。

如果发现松动或损坏的接线,应及时进行修复。

2. 检查电源开关的触发电路:触发电路是控制电源开关的关键,如果触发电路故障,电源开关就无法正常工作。

因此,可以使用万用表或示波器等工具来检查触发信号是否正常。

如果发现信号异常,可以检查触发电路的元件,如电容、电阻、二极管等是否损坏,以及电路是否短路或开路。

3. 检查继电器的工作状态:继电器是电源开关的核心部件,如果继电器失效,电源开关将无法正常工作。

可以使用万用表或电源测试仪等工具来检查继电器的工作状态。

如果发现继电器损坏,需要及时更换。

4. 检查电源开关的机械结构:电源开关的机械结构也可能导致故障。

可以检查开关的按键、弹簧、触点等是否正常运作。

如果发现机械结构问题,可以尝试清洁或更换部件。

5. 检查电源开关的供电回路:供电回路是电源开关正常运行的基础,如果供电回路出现故障,电源开关将无法正常工作。

可以使用多米特等工具来检查供电回路的电压是否正常。

如果发现供电回路问题,可以检查电源线路、保险丝等是否损坏。

总之,电源开关的原理是利用开关机械结构和电气控制原理实现电流的通断。

开关电源设计原理分析及常见故障维修


1 开 关 电源 电路 结构 框 图
见 图 1 。
TA3 、 电 耦 合 器 P 8 7 C R R I 1光 C I 、7、7、 8构 成 比 较 短 路 , 入 芯 片 反 馈 接 脚 F 实 现 电压 调 制 , 到 稳 压 功 能 。 B, 达 33 保 护 电路 ,输 入 端 所 接 的 熔 断 丝 , 3 C 、 5构 成 的 尖 峰 吸 收 -7 . R 、2 1 9 电路 , 6过 流 保 护 C 338 数 字 地 与 电 源地 之 间 焊 接 陶 瓷 电 容 C . . YI 减少 电磁 干 扰 并 提 高 抗 静 电能 力
2[ 0 0年
第2 3期
S I N E&T C NO OG N O MA I N CE C E H L YIF R T O
0机械 与电子0
科技信息
开关电源设计原理分析及常见故障维修
马 心 灵
( 山市 自来 水公 司 安徽 黄
黄山
25 0) 4 0 0
f 摘 要】 开关电源的基本原理和电路结构是类似的, 针对 电路结构的几部分 , 并使用相 应的工具进行检测, 可以很快解决各种 常见故障。 【 关键词】 整流滤波电路 ; 反馈电路 ;WM脉 冲产生 电路; P 电容 ; 电耦合器 光
任 何 电 子 设 备都 要 有 电 源 提供 电能 。 电 源 主 要 有 两 大类 型 : 一是 31 要 求 1V,A输 出 的 P B板 。 择 芯 片 C 6 2 。 . 0 2 C 选 R 2 9 传 统 的 串 联 型 电源 , 一 种 是开 关 电源 。 2 另 从 O世 纪 7 O年 代起 , 开关 电 32 绘 制 原理 图 , 图 2 . 见 。 源就 在 国 内外 的 多 种 电 器 设 备 中 应 用 . 重 量 轻 、 积 小 、 耗 小 、 它 体 功 效 33 电 路 组成 及 元 件 详 细 功 能 介 绍 . .. 率 高 、 内温 升 低 , 高 了整 机 的稳 定 性 和 可靠 性 , 机 提 而且 对 电网 的 适 应 331 交 流 输 入 及 抗 于扰 电路 ,由熔 断 丝 即 保 险 丝 与 互 感 滤 波 器 组 能力 强 。 此 , 关 电 源 的应 用 范 围很 广 , 因 开 从计 算 机 、 示 器 、 公 设 备 成 。 显 办 到 手 机 充 电器 , 的 身影 无 处 不 在 。 它 33 _. 整 流 滤 波 电 路 ,桥 式 整 流 ,采 用 四只 整 流 二 极 管 D11 、 3 2 、2D 、 3

开关电源常见四大故障及检修方法

开关电源常见四大故障及检修方法开关电源是各种电子设备必不可缺的组成部分,其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。

由于深圳开关电源内部关键元器件工作在高频开关状态,功耗小,转化率高,且体积和重量只有线性电源的20%—30%,故目前它已成为稳压电源的主流产品。

电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手,在确定其电源正常后,再进行其他部位的检修,且电源故障占电子设备电气故障的大多数。

故了解开头电源基本工作原理,熟悉其维修技巧和常见故障,有利于缩短电子设备故障维修时间,提高个人设备维护技能.1。

无输出,保险管正常这种现象说明开关电源未工作或进入了保护状态。

首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则要检查启动电阻和启动脚外接的元件是否漏电,此时如电源控制芯片正常,则经上述检查可以迅速查到故障。

若有启动电压,则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变,若无跳变,说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片,再检查外围元件;若有跳变,一般为开关管不良或损坏。

2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位,抗干扰电路出问题也会导致保险烧、发黑。

需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏.负温度系数热敏电阻也很容易和保险一起被烧坏。

3。

有输出电压,但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。

在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路,任何一处出问题就会导致输出电压升高。

4。

输出电压过低除稳压控制电路会引起输出电压低,还有下面一些原因也会引起输出电压低:a. 开关电源负载有短路故障(特别是DC/DC变换器短路或性能不良等),此时,应该断开开关电源电路的所有负载,以区分是开关电源电路还是负载电路有故障。

12v开关电源维修

12v开关电源维修12V开关电源维修引言:在现代电子设备中,开关电源广泛应用于各类电子设备中,例如电脑、手机充电器和家用电器等。

然而,由于长时间使用或故障等原因,开关电源可能会出现问题,需要进行维修。

本文将针对12V开关电源的维修进行讨论,介绍一些常见的故障和相应的维修解决方案。

一、12V开关电源故障1. 电源无输出:这是最常见的问题之一。

当电源无法提供稳定的输出电压时,设备无法正常工作。

可能的原因包括电源部分元件损坏、线路板连接问题或者过载。

2. 输出电压不稳定:当电源能够输出电压,但电压不稳定或波动较大,同样会影响设备的正常工作。

这可能是由于电源的反馈电路出现问题、电源过载、线路板损坏等原因导致的。

3. 过热:电源长时间使用后可能会发热,但如果过热严重,则存在故障。

过热可能是由于电源内部散热不良、风扇故障或者过载造成的。

二、12V开关电源维修解决方案1. 电源无输出的维修:(1) 检查输入电源是否正常。

使用万用表或电压计测试输入电压是否在标准范围内,如果输入电源正常,继续下一步。

(2) 检查输出电压的稳压电路。

使用万用表测试稳压电路的元件是否损坏,如开关管、稳压二极管等。

如果有元件损坏,可以更换对应元件。

(3) 检查线路板的连接情况。

检查线路板上的焊点是否牢固,如有松动或断裂现象,需要重新焊接。

2. 输出电压不稳定的维修:(1) 检查反馈电路。

反馈电路是保持电源输出稳压的重要部分,如果反馈电路出现问题,可能导致输出电压不稳定。

使用万用表测试反馈电路的元件是否损坏,如电阻、电容等。

如果有元件损坏,可以更换对应元件。

(2) 检查过载情况。

过载可能导致电源输出电压不稳定,因此需检查负载情况。

如果超过电源能力负载过大,需要降低负载或更换更高功率的电源。

3. 过热的维修:(1) 检查电源内部散热情况。

如果散热不良,可能会导致过热。

检查电源内部的散热器和风扇是否正常工作,如有故障可以更换。

(2) 检查过载情况。

开关电源的使用方法

开关电源的使用方法开关电源是一种常见的电力转换设备,用于将交流电转换为直流电供给电子设备使用。

它具有使用方便、效率高、稳定性好等优点,被广泛应用于各种电子设备中,如电脑、手机、电视等。

下面将介绍开关电源的使用方法。

一、开关电源的基本原理开关电源主要由输入端、输出端和控制电路组成。

当交流电输入时,控制电路通过开关管控制输入电流的通断,经过整流滤波、变压、稳压等处理后输出为稳定的直流电。

开关电源的输出电压和电流可以根据需要进行调节,以满足不同电子设备的使用要求。

二、开关电源的连接方法1. 将交流电源线插入开关电源的输入端,并将输入端与交流电源连接。

2. 将输出端与需要供电的电子设备连接,确保连接稳固。

3. 检查连接是否正确,确保输入端与输出端的极性正确,避免反接。

三、开关电源的使用注意事项1. 使用前请仔细阅读开关电源的使用说明书,了解开关电源的工作原理和使用方法。

2. 请确保使用的电源符合开关电源的额定电压和电流要求,以免损坏设备。

3. 避免将开关电源暴露在潮湿、高温或有腐蚀性气体的环境中,以免影响其正常工作。

4. 在使用过程中,如发现开关电源有异常声音、异味或发热等情况,请立即停止使用并联系专业人员进行检修。

5. 定期检查开关电源的连接线是否松动,如有松动请及时拧紧,以确保连接的稳定性。

6. 不要将开关电源放置在易碰撞、易摔落的地方,以免造成损坏或触电的危险。

7. 在长期不使用开关电源时,请将其拔下插头,并存放在干燥、通风的地方,以延长其使用寿命。

四、开关电源的故障排除1. 当开关电源无输出或输出电压异常时,请先检查输入端的电源线是否插紧,以及输出端是否与设备连接稳固。

2. 检查开关电源的输入端是否有电流输出,可以使用电压表进行测试。

3. 如发现开关电源有烧焦的气味或出现明显的烧焦现象,请立即停止使用,并联系专业人员进行维修。

总结:开关电源作为一种常见的电力转换设备,使用方便、效率高、稳定性好。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路,输入电磁干扰滤波器(Electromagnetic Interference,简称EMI),输入整流滤波电路,功率变换电路,脉宽调制(PWM)控制器电路,输出整流滤波电路组成。

辅助电路有输入过压,欠压保护电路, 输出过压,欠压保护电路,输出过流保护电路,输出短路保护电路等。

开关电源的电路组成方框图如下:高频脉冲电压。

把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G 极),使变换电路产生的高频脉冲方波也随之变宽或变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。

开关电源的电路原理图如下:开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部分工作在高压,大电流的状态下,故障率最高,如高压大电流整流二极管,滤波电容,开关功率管等较易损坏。

其次就是输出整流部分的整流二极管,保护二极管,滤波电容,限流电阻等较易损坏;再就是脉宽调制控制器的反馈部分和保护部分。

下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。

一.保险丝熔断一般情况下,保险丝熔断说明开关电源的内部电路存在短路或过流的故障。

由于开关电源工作在高电压,大电流的状态下,直流滤波和变换振荡电路在高压状态工作时间太长,电压变化相对大。

电网电压的波动,浪涌都会引起电源内电流瞬间增大而使保险丝熔断。

重点应检查电源输入端的整流二极管,高压滤波电解电容,开关功率管,UC3842本身及外围元器件等。

检查一下这些元器件有无击穿,开路,损坏,烧焦,炸裂等现象。

维修方法:首先仔细查看电路板上面的各个元件,看是否在这些元件的外表有没有被烧糊, 有没有电解液溢出,闻一闻有没有异味。

经看,闻之后,再用万用表进行检查。

首先测量一下电源输入端的电阻值,若小于200K,则说明后端有局部短路现象,然后分别测量四只整流二极管正,反向电阻和两个限流电阻的阻值,看其有无短路或烧坏;然后再测量一下电源滤波电容是否能进行正常充放电,再就测量一下开关功率管是否击穿损坏,以及UC3842本身,及周围元件是否击穿,烧坏等。

需要说明的一点是:因是在路测量,有可能会使测量结果有误,造成误判。

因此必要时可把元器件焊下来再进行测量。

如果仍然没有上述情况则测量一下输入电源线及输出电源线是否内部短路。

一般情况下,熔断器熔断故障,整流二极管,电源滤波电容,开关功率管,UC3842是易损件,损坏的概率可达95%以上,一般着重检查一下这些元器件,就可很容易排除此类故障。

二.无直流电压输出或电压输出不稳定如果保险丝是完好的,在有负载的情况下,各级直流电压无输出。

这种情况主要是以下原因造成的:电源中出现开路,短路现象,过压,过流保护电路出现故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等。

维修方法:首先,用万用表测量一下高频变压器次级的各个元器件是否有损坏。

在排除了高频整流二极管击穿、负载短路的情况后,然后在测量各输出端的直流电压,如果这时输出仍为零,则可以肯定是电源的控制电路出了故障。

控制电路的两部分是集成开关电源控制器和过压保护电路。

最后用万用表静态测量高频滤波电路中整流二极管及低压滤波电容是否损坏。

如果确实相关的元件损坏,在更换好新的完好的元件后,开机测试,一般故障即可排除。

需要说明的是:电源输出线断线或开焊,虚焊也会造成这种故障。

在维修时应注意这一点。

三.电源负载能力差电源负载能力差是一个常见的故障,一般都是出现在老式或是工作时间长的电源中,主要原因是各元器件老化,开关管的工作不稳定,没有及时进行散热等。

此外还有稳压二极管发热漏电,整流二极管损坏等。

维修方法:用万用表着重检查一下稳压二极管,高压滤波电容,限流电阻有无变质等再仔细检查一下电路板上的所有焊点是否开焊,虚接等。

把开焊的焊点重新焊牢,更换变质的元器件,一般故障即可排除。

四.无直流电压输出,但保险丝完好这种现象说明开关电源未工作,或者工作后进入了保护状态。

维修方法:首先应判断一下开关电源的主控芯片UC3842是否处在工作状态或已经损坏。

判断方法是这样的:加电测UC3842的第7脚对地电压,若测第8脚有+5V电压,1,2,4,6脚也有不同的电压,则说明电路已起振,UC3842基本正常;若7脚电压低,其余管脚无电压或不波动,则UC3842已损坏。

UC3842芯片损坏最常见的是6,7脚对地击穿,5,7脚对地击穿和1,7脚对地击穿。

如果这几只脚都为击穿,而开关电源还是不能正常启动,则UC3842必坏,应直接更换。

若判断芯片未坏,则就着重检查开关功率管的栅极(G极)的限流电阻是否开焊,虚接,变值,变质以及开关功率管本身是否性能不良。

除此之外,电源输出线也有可能断线或接触不良也会造成这种故障。

因此在维修时也应注意检查一下。

五.有直流电压输出,但输出电压过高这种故障往往来自于稳压取样和稳压控制电路出现故障所致。

在开关电源中,直流输出、取样电阻、误差取样放大器(如LM324,LM358等)、光耦合器(PC817)、电源控制芯片(UC3842)等电路共同构成了一个闭合的控制环路,任何一处出问题都会导致输出电压升高。

维修方法:由于开关电源中有过压保护电路,输出电压过高首先会使过压保护电路动作。

因此对于这种故障的维修,我们可以通过断开过压保护电路,使过压保护电路不起作用,在这时,测量开机瞬间的电源主电压。

如果测量值比正常值高出IV以上,说明输出电压过高。

我们应着重检查取样电阻是否变值或损坏,精密稳压放大器(TL431)或光耦合器(PC817)性能不良,变质或损坏;其中精密稳压放大器(TL431)极易损坏,我们可用下述方法对精密稳压放大器(TL431)作出好坏的判别:将TL431的参考端(Ref)与它的阴极(Cathode)相连,串10k 的电阻,接入5V电压,若阳极(Anode)与阴极之间为2.5V,并且等待片刻还仍然为2.5V,则为好管,否则为坏管。

六.有直流电压输出,但输出直流电压过低对于这种故障现象,根据维修经验可知,除稳压控制电路会引起输出电压过低外,还有一些原因会引起输出电压过低,主要有以下几点:1.开关电源负载有短路故障。

此时,应断开开关电源电路的所有负载,以区分是开关电源电路还是负载电路有故障。

若断开负载电路电压输出正常,说明是负载过重;若仍不正常,说明开关电源电路有故障。

2.输出电压端整流二极管、滤波电容失效等,可以通过代换法进行判断。

3.开关功率管的性能下降,必然导致开关管不能正常导通,使电源的内阻增加,带负载能力下降。

4.开关功率管的源极(S极),通常接一个阻值很小,但功率很大的电阻,作为过流保护检测电阻,此电阻的阻值一般在0.2到0.8之间。

此电阻如变值或开焊,接触不良也会造成输出电压过低的故障。

5.高频变压器不良,不但造成输出电压下降,还会造成开关功率管激励不足从而屡损开关管。

6. 高压直流滤波电容不良,造成电源带负载能力差,一接负载输出电压便下降。

7.电源输出线接触不良,有一定的接触电阻,造成输出电压过低。

8.电网电压是否过低。

虽然开关电源在低压下仍然可以输出额定的电压值,但当电网电压低于开关电源的最低电压限定值时,也会使输出电压过低。

维修方法:对于这种故障我们可以根据以上故障原因,来逐一进行排查。

但在实际维修时,可根据实际情况来进行排查,不一定要逐一排查。

首先用万用表检查一下高压直流滤波电容是否变质,容量是否下降,能否正常充放电。

如无以上现象,则测量一下开关功率管的栅极(G极)的限流电阻以及源极(S极)的过流保护检测电阻是否变值,变质或开焊,接触不良。

经判别后,若无问题,我们就检查一下高频变压器的铁芯是否完好无损。

因在日常生活使用中,不可避免的重摔或重幢,使高频变压器的铁芯损坏。

使高频变压器的磁通量,磁感应强度,以及磁路等都会受到很大的影响,造成传输的效率,能量将会大打折扣。

由于高频变压器为了减小涡流,增大高频交流电的传输效率,它的铁芯是用软磁铁氧体制作而成的。

这种磁性材料具有高的导磁率,但质脆,易碎。

因此它的损坏率也是很高的。

因此在维修时千万不要忘了检查此处,以免走弯路。

除此之外还有可能就是输出滤波电容容量降低,甚至失容或开焊,虚接;电源输出限流电阻变值或虚接,电源输出线虚接等。

在实际维修时,这些因素都不要放过,都应检查一下,以保证万无一失。

七.散热风扇不转这种故障原因主要是由于控制风扇的三极管(8550或8050)损坏,或者风扇本身损坏或风叶被杂物卡住。

但有些开关电源中采用的是智能散热,对于采用这种方式散热的开关电源,热敏电阻损坏的概率是很大的。

维修方法:首先用万用表测量一下控制风扇的三极管是否损坏,若测得此管未损坏那就有可能是风扇本身损坏。

可以把风扇从电路板上拔下来,另外接上一个12V的直流电(注意正负极),看是否转动,并看有无异物卡住。

若摆动几下风扇的电线,风扇就转动,则说明电线内部有断线或接头接触不良。

若仍不转动,则风扇必坏。

对于采用智能散热的开关电源来说,除按上述检查外,还应检查一下热敏电阻是否不良或损坏,开焊等。

但要注意此热敏电阻为负温度系数的热敏电阻,更换时应注意。
