锰锌铁氧体本文来自维库电子市场网/news/, 本文地址：/news/html/2007-5-24/38340.html试制高导锰锌铁氧体试制：氧化物湿法工艺，原材料按下列配方：Fe2O3：52.1mol%，MnO：23.9mol%，ZnO：24mol%，经湿混砂磨一次喷雾造粒（25kg蒸发量）后，850℃预烧，加入少量微量元素如Bi2O3、Zn2O3、MoO3等，再经二次砂磨二次喷雾干燥造粒（25kg蒸发量），压成φ4×2×1.5环形磁芯。
在小型钟罩炉中1400℃烧结4～6小时，烧结过程中严格控制氧含量。
磁环的磁导率μi通过HP4284ALCR表测量，用电子显微镜SEM观察磁环表面及断面结构，用EDAX分析表面成份。
选择原辅材料及微量添加元素如Bi2O3、In2O3、MoO3等，获得了初始磁导率达32000的高磁导率MnZn 铁氧体材料。
经喷雾干燥后铁氧体粉料颗粒外观形状是实心球状，该粉料具有较好的流动性，同时松装比重较高，对铁氧体毛坯成型非常有利。
粉料压制特性对毛坯密度及强度的影响，铁氧体粉料颗粒均已破碎，对应毛坯的密度为3.2g/cm3，较高的毛坯密度对于获得较好的电磁性能如高磁导率和低损耗的铁氧体是十分有益的。
铁氧体颗粒形态及成型密度对初始磁导率影响还是比较大的。
微量元素是加入0.02wt%的Bi2O3，0.03wt%的Zn2O3，以及0.04wt%的MoO3，材料起始磁导率为32000，测试条件为：f=1kHz，U=0.05V，N=10Ts，25℃，φ4×2×1.5环。
平均晶粒直径为45μm。
Bi2O3及ZnO在烧结过程中的挥发性，向铁氧体中加入过量Bi2O3（为0.08wt%，其中主成份及其它微量元素完全相同）后，由于Bi2O3大量挥发，导致铁氧体磁芯表层存在大量不规则气孔。
φ4×2×1.5环内表面和外表面EDAX成份谱线。
变压器与电感原材料
low profile （扁平特性）适合高密度装配EP core具有高对称性，适合高频平衡变压器
T、UT、 ET、UU TYPE
高磁导率型 低泄漏磁通 不易绕制
磁性材料应用：
二 . 磁芯外形特点比较
型式成本考虑
POT
RM
EE
EER
PQ
EP
Toroidal
磁芯成本
高
高
低
中
高
中
很低
线架成本
低
低
低
中
高
4600~ 5100
7000~ 15000
16000
16000
7000
9000
初始磁导率μi
250~ 15000
15000
10000
4000
14~250
22~90
最高工作温度
125℃
200℃
150℃
300℃
200℃
200℃
铁芯损耗
最低
中
低
最高
低
高
温度稳定性
一般
好
好
一般
好
一般
加工性
良
良
差
良
良
良
价格
低
组成约为：Fe2O3 71%, MnO 20%, 其它为：ZnO 电阻率高(10 ohm-cm) 铁心损耗低 居里温度高 形状：EE，EI，ER，PQ，RM，POT等型式。 用途：功率变压器、EMI共模滤波器、储能电感等
磁性材料介绍：
1.铁氧体磁芯
B）镍锌系
组成约为：Fe2O3 50%, NiO 24%, 其它为：ZnO 电阻率很高(107 ohm-cm) 工作频率高 铁心损耗较锰锌系高 居里温度高 型式：DR，R，环形等。 用途：常模滤波器、储能电感等

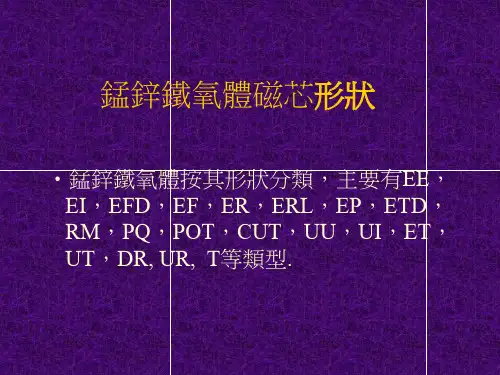

锰锌铁氧体磁芯形状
