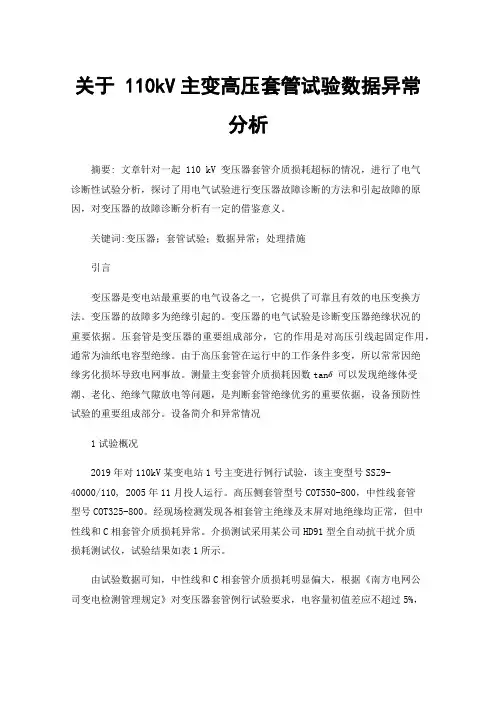

关于 110kV主变高压套管试验数据异常分析摘要: 文章针对一起 110 kV 变压器套管介质损耗超标的情况，进行了电气诊断性试验分析，探讨了用电气试验进行变压器故障诊断的方法和引起故障的原因，对变压器的故障诊断分析有一定的借鉴意义。
关键词:变压器；套管试验；数据异常；处理措施引言变压器是变电站最重要的电气设备之一，它提供了可靠且有效的电压变换方法。
变压器的故障多为绝缘引起的。
变压器的电气试验是诊断变压器绝缘状况的重要依据。
压套管是变压器的重要组成部分，它的作用是对高压引线起固定作用，通常为油纸电容型绝缘。
由于高压套管在运行中的工作条件多变，所以常常因绝缘劣化损坏导致电网事故。
测量主变套管介质损耗因数tan可以发现绝缘体受潮、老化、绝缘气隙放电等问题，是判断套管绝缘优劣的重要依据，设备预防性试验的重要组成部分。
设备简介和异常情况1试验概况2019年对110kV某变电站1号主变进行例行试验，该主变型号SSZ9-40000/110, 2005年11月投人运行。
高压侧套管型号COT550-800，中性线套管型号COT325-800。
经现场检测发现各相套管主绝缘及末屏对地绝缘均正常，但中性线和C相套管介质损耗异常。
介损测试采用某公司HD91型全自动抗干扰介质损耗测试仪，试验结果如表1所示。
由试验数据可知，中性线和C相套管介质损耗明显偏大，根据《南方电网公司变电检测管理规定》对变压器套管例行试验要求，电容量初值差应不超过5%，主绝缘的介质损耗因数不大于1%。
C 相和中性线介质损耗明显超标，修试人员对此进一步检查。
铭牌电容量/pFtan/%末屏绝缘电阻/MΩ 表:1高压侧套管介质损耗数据2故障判断由于C 相、中性线电容量有所减少，考虑可能是套管少油引起，经查看四相油位指示均正常，排除套管内部缺油的可能性。
介质损增大一般来说为试验回路中阻性电流增大引起。
依据相关理论，当电气设备的绝缘普遍受潮、脏污或老化、安装不到位以及绝缘中有气隙发生局部放电时，流过绝缘的有功电流分量I将增R大，介质损耗将增加。
电力变压器试验与分析报告
电力变压器试验与分析报告一、引言电力变压器是电力系统中重要的设备之一，负责将高压电流变换为低压电流或高压电流，以满足电力系统中各个环节的需要。
为了保证变压器的正常运行及安全性，对其进行试验与分析是不可或缺的。
本报告旨在就电力变压器试验与分析进行详细的讨论和总结，以提供相关领域的参考和指导。
二、试验项目1. 接地电阻测试为了保证变压器的接地系统良好连接并有效地排除故障电流，接地电阻测试是必不可少的。
该测试主要通过测量接地系统的电阻来判断是否满足系统要求，一般采用四线法或万用表进行测量。
2. 绝缘电阻测试变压器的绝缘电阻主要用于评估绝缘系统的质量及绝缘材料的性能。
测试时常用的仪器是绝缘电阻测试仪，通过测量绝缘电阻来评估变压器的绝缘质量是否合格。
3. 零序电流测试零序电流测试主要是为了评估变压器的对称性和绝缘状况。
通过测量变压器的正序电流和零序电流之比来判断绝缘是否正常。
当变压器油温过高或绝缘老化时，零序电流会明显偏高，提示存在绝缘故障的可能性。
4. 额定负荷试验额定负荷试验是测试变压器在额定负荷下的性能指标，主要包括温升、绕组电阻、短路阻抗、负载损耗等参数。
通过该试验可以评估变压器的负载能力及运行稳定性。
三、试验结果分析根据对以上试验项目的测试，我们得到了如下结果：1. 接地电阻测试结果表明，变压器的接地系统连接良好，并能有效地排除故障电流，符合系统要求。
2. 绝缘电阻测试结果显示，变压器的绝缘质量较好，绝缘电阻在合格范围内，表明变压器的绝缘性能正常。
3. 零序电流测试结果表明，变压器的对称性和绝缘状况良好，零序电流与正序电流之比在合理范围内。
4. 额定负荷试验结果显示，变压器在额定负荷下运行正常，温升、绕组电阻、短路阻抗、负载损耗等参数均在要求范围内。
综上所述，通过对电力变压器的试验与分析，我们得出结论：该变压器在性能、负载能力和安全性方面都表现良好，符合相关要求，可以正常投入使用。
四、结论与建议基于对电力变压器的试验与分析结果，我们得出以下结论和建议：1. 变压器的接地系统连接良好，无需进行额外的维护和修复。
油浸式变压器试验报告
油浸式变压器试验报告本试验报告的目的是对一台油浸式变压器进行全面的性能测试，以确保其性能符合相关标准和规范，为电力系统的安全稳定运行提供保障。
本次试验采用的主要设备包括：电压表、电流表、功率表、温度计、压力表、油样采集器、声级计等。
（1）外观检查：对变压器的外观进行仔细观察，检查其结构是否合理，各部件是否完好无损，紧固件是否松动，有无渗漏油现象等。
（2）绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测试，以评估其绝缘性能。
测试包括绕组对地、相间及各绕组间的绝缘电阻。
（3）介质损耗角正切值测量：通过介质损耗角正切值测量仪来测量变压器的介质损耗角正切值，以评估其绝缘性能。
（4）空载试验：在额定电压下进行空载试验，以检查变压器的空载性能。
通过测量输入输出电压、电流及功率因数等参数，评估变压器的性能。
（5）短路试验：在额定电流下进行短路试验，以检查变压器的短路性能。
通过测量输入输出电压、电流及功率因数等参数，评估变压器的性能。
（6）温升试验：在额定负荷下运行变压器，并实时监测其温度变化，以检查其温升性能。
通过与标准对比，评估变压器的性能。
（7）噪声测试：使用声级计对变压器运行时的噪声进行测试，以评估其噪声水平。
外观检查结果表明，该变压器的结构合理，部件完好无损，紧固件无松动现象，无渗漏油现象。
绝缘电阻测试结果表明，该变压器的绝缘电阻符合相关标准要求，说明其具有良好的绝缘性能。
介质损耗角正切值测量结果表明，该变压器的介质损耗角正切值在允许范围内，说明其具有良好的绝缘性能。
油浸式变压器作为电力系统的重要设备，其正常运行对于整个电力系统的稳定性和可靠性具有重要意义。
本文对油浸式变压器故障诊断方法进行综述，详细介绍了几种常见的方法及其优劣和应用情况，并展望了未来的发展趋势。
油浸式变压器是一种常见的电力设备，其主要作用是转换和传输电力。
由于其工作环境的复杂性和高电压、大电流的运行特点，油浸式变压器常常会出现各种故障，如绕组变形、绝缘老化、过热等，这些故障不仅会影响电力系统的正常运行，严重时还可能导致设备损坏和火灾事故。
电力变压器套管故障分析及检修方法
电力变压器套管故障分析及检修方法摘要：电力变压器是电力系统必不可少的部分，它是一种改变电压和电流的设备。
变压器内部绕组的引线靠套管引出变压器器身。
因工作属性，套管需要适应各种条件，既要具有足够的机械强度，又要满足良好的绝缘性能。
套管形式多样，有纯瓷套管、充气套管、充油套管、电容式套管（胶纸电容式、油纸电容式）等不同形式。
套管的故障也是多种多样的。
为维护电力系统安全，加强套管维护，防止套管出现问题是工作重点。
关键词：电力变压器；套管故障；检修方法；分析1导言电力变压器是电力系统的主要装置，可应用于众多领域，是整个电网的主要构成部分。
目前我国输电线路电压等级变化巨大，由高压220kV逐步迈入超高压330-750kV、特高压1000kV交流、±800kV直流以上门槛，电位差级别进一步提升，对整个供电系统提出更严格的要求。
因为电力变压器价格较高，其构造也相对复杂，电力变压器正常运行就显得尤为关键。
2油浸纸绝缘电容式套管的绝缘结构油浸纸绝缘电容式套管是由油枕、上瓷套、下瓷套、电容芯子、导电杆、法兰和均压球等组成的。
电容芯子在套管的中心导电杆外绕铝箔作为极板，油浸电容纸中间按设计要求同心安置许多带有半导体镶边的铝箔作为均压极板，电容器的零屏与中心导电杆连接，末屏由连接套管的测量端子引出。
在串联电容器的作用下，使套管的径向和轴向电场分布均匀。
油浸纸绝缘是套管的主绝缘，即用包缠或迭合而成的密集纸层，经过真空浸油，利用油屏障原理，形成一个接一个的屏障。
绝缘层以导电杆中心线为轴心，内部同心放置铝箔，铝箔的边缘镶有半导体层，改善铝箔的这种均压电极边缘的尖端电场。
由于电容纸的纤维在油中起屏障作用，而且经过真空处理，油又填充了纸中的气隙，所以这种绝缘电气强度高，特别是短时电气强度可达到100kV/mm以上。
3电力变压器套管的常见故障及原因分析3.1电力变压器套管发热故障及原因分析电力变压器套管常见的有发热故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２００５年第２期（总第２０４期） 电 瓷 避 雷 器 ＩＮＳＵＬＡＴＯＲＳ ＡＮＤ ＳＵＲＧＥ ＡＲＲＥＳＴＥＲＳ ２００５ Ｎｕｍｂｅｒ２（Ｓｅｒ．Ｎ￣２０４）
文章编号：１００３—８３３７（２００５）一０２—０００５—０３
油纸电容式变压器套管电气性能试验分析 董淑建。张恩跃 ｆ南京电气集团有限责任公司．江苏南京 ２１００３８）
摘 要：通过对７２ ５ｋＶ新型套管工频耐压裕度试验、局部放电裕度试验和油含气量的色谱 分析．验证了改型后的套管电气性能优良，解释了套管内变压器油中的部分气体含量在运行中有 所升高的原因．提出了在设计主绝缘时应注重径向和轴向绝缘平衡问题，同时建议在选用短尾套 管时．用户对下瓷件长度要求不易过短 关键词：套管试验；色谱分析；主绝缘；局部放电 中图分类号：ＴＭ２１６ 文献标识码：Ａ
Ｍｅａｓｕｒｅｍｅｎｔｓ ａｎｄ Ｅｖａｌｕａｔｉｏｎ ｏｆ Ｅｌｅｃｔｒｉｃａｌ Ｐｅｒｆｏｒｍａｎｃｅ ｏｆ Ｏｉｌ－ｉｍｐｒｅｇｎａｔｅｄ Ｐａｐｅｒ Ｃｏｎｄｅｎｓｅｒ Ｂｕｓｈｉｎｇ ｆｏｒ Ｔｒａｎｓｆｏｒｍｅｒ
ＤｏＮＧ Ｓｈｕ－ｊｉａｎ．ＺＨＡＮＧ Ｅｎ－ｙｕｅ （Ｎａｎｊｉｎｇ Ｅｌｅｃｔｒｉｃ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ ，Ｎａｎｊｉｎｇ ２１００３８，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｒｏｕｇｈ ｍａｒｇｉｎ ｍｅａｓｕｒｅｍｅｎｔｓ ｏｆ ｐｏｗｅｒ ｆｒｅｑｕｅｎｃｙ ｗｉｔｈｓｔａｎｄ ｖｏｌｔａｇｅ，ｐａｒｔｉａｌ ｄｉｓｃｈａｒｇｅ ｏｎ ｎｅｗ ｔｙｐｅ ７２．５ｋＶ ｂｕｓｈｉｎｇ ａｎｄ ｄｉｓｓｏｌｖｅ ｇａｓ ａｎａｌｙｓｉｓ，ｔｈｅ ｈｉｇｈ ｅｌｅｃｔｒｉｃａｌ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｎｅｗ ｍｏｄｉｆｉｅｄ ｂｕｓｈｉｎｇ ｄｅｓｉｇｎ ｏｆ Ｎａｎｊｉｎｇ ｅｌｅｃｔｒｉｃ ｇｒｏｕｐ Ｃｏ．ｉｓ ｖｅｒｉｆｉｅｄ．Ｔｈｅ ｅｎｈａｎｃｅｍｅｎｔ ｏｆ ｄｉｓｓｏｌｖｅｄ ｇａｓ ｃｏｎｔｅｎｔ ｄｕｒｉｎｇ ｂｕｓｈｉｎｇ ｓｅｒｖｉｃｅ ｉｓ ｅｘｐｌａｉｎｅｄ Ｉｔ ｉｓ ｐｒｏｐｏｓｅｄ ｔｈａｔ ｉｎｓｕｌａｔｉｏｎ ｂａｌａｎｃｅ ｏｆ ｃｏｒｅ ｉｎ ｒａｄｉａｌ ａｎｄ ａｘｉａｌ ｄｉｒｅｃｔｉｏｎ ｓｈａｌｌ ｂｅ ｃｏｎｓｉｄｅｒｅｄ．Ｔｏｏ ｓｈｏｒｔ ｌｏｗｅｒ ｐｏｒｃｅｌａｉｎ ｂｏｄｙ ｉｓ ｎｏｔ ｒｅｃｏｍｍｅｎｄｅｄ ｆｏｒ ｕｓｅｒ ｗｈｅｎ ｔｈｅ ｂｕｓｈｉｎｇ ｗｉｔｈ ｓｈｏｒｔ ｌｏｗｅｒ ｅｎｄ ｉｓ ｓｅｌｅｃｔｅｄ Ｋｅｙ ｗｏｒｄｓ：ｔｅｓｔ ｏｎ ｂｕｓｈｉｎｇ；ｓｐｅｃｔｒｏｍｅｔｒｙ；ｍａｉｎ ｉｎｓｕｌａｔｉｏｎ；ｐａｒｔｉａｌ ｄｉｓｃｈａｒｇｅ
ｌ前言 为了保障发、配电运行的安全可靠性．油纸电容 式变压器套管使用单位（用户）对套管的质量要求越 来越严格．尤其对套管的外绝缘爬电距离和油中含 气量提出较高的要求 另外．变压器制造厂为了减小 变压器体积．选用短尾套管的数量也较多 为此，我 公司对新开发的新型变压器套管．在型式试验通过 后．又做了工频耐压（接近破坏性）裕度试验和局部 放电裕度试验．并对注入的变压器油进行了裕度试 验前后的对比分析．验证了我公司套管的优良电气
性能．指明了套管油中含气量在运行中有所升高的 原因．并提出了在设计套管和选用套管时应注意的 问题。
２套管电气性能裕度试验项Ｅｔ和相关 检测项目及时间安排
本次裕度试验对象是我公司近几年来开发的系 列电压等级新型套管中的７２．５ｋＶ油纸电容式变压 器套管．其上瓷套有效高度７００ｍｍ、爬电距离 １ ８４０ｍｍ，下瓷套高度３２０ｍｍ（长尾瓷套），注油量
收稿日期：２００５—０３—１６ 作者简介：董淑建（１９６９一），男，江苏南京人，工程师，工程硕士生，从事输变电设备的研究工作。
・ ５ ・
维普资讯 http://www.cqvip.com ２００５第２期 油纸电容式变压器套管电气性能试验分析 （总第２０４期） ５ｋｇ。 套管在型式试验（按ＧＢ／Ｔ ４１０９要求）通过 后．进行工频耐压裕度试验、局部放电裕度试验， 具体裕度试验、检测项目和时间顺序见表ｌ。表ｌ 中介质损耗因素以下简称介损．局部放电量测量以 下简称局放测量 表１ 试验及检测项目顺序表
注：ＧＢ，ｑ＂４１０９《高压套管技术条件》Ｉ＇】要求，７２．５ｋＶ油 纸电容式变压器套管应能经受１ｒａｉｎ丁频耐压１４７ｋＶ试验． 额定电压７２．５ｋＶ下局放不大于ｌＯｐＣ．．本次局放检测时．电 压升至１４０ｋＶ。
３裕度试验和相关检测结果
３．１ 工频耐压裕度试验和介损、电容量及局放检 测结果 ①本次裕度试验前．即在型式试验后．套管的 介损、电容量和局放测量结果见表２
表２ 型式试验后套管的测量结果
②ｌｍｉｎ工频耐压１８５ｋＶ裕度试验通过．无电 晕和闪络现象。之后，介损、电容量和局放测量结 果见表３。
③ｌｍｉｎ工频耐压２００ｋＶ裕度试验通过，无电 晕和闪络现象。之后，介损、电容量和局放测量结 果见表４。 表４ １ ｍｉｎ工频耐压２００ｋＶ裕度试验通过后套管的测量结果
④ｌｍｉｎ工频耐压２３０ ｋＶ裕度试验通过，无 电晕和闪络现象。之后，介损、电容量和局放测量 结果见表５。
表５ １ ｍｉｎ工频耐压２３０ｋＶ裕度试验通过后套管的测量结果
⑤换油处理后，介损、电容量和局放测量结果 见表６ 表６ 换油处理后套管的测量结果
３＿２工频耐压裕度试验前后变压器油含气量色谱 分析结果 表７示出了工频耐压裕度试验前后变压器油含 气量的色谱分析结果。
表７ 工频耐压裕度试验前后变压器油的含气量 ＵＬ
表３ １ｍｉｎ工频耐压１８５ｋＶ裕度试验通过后套管的测量结果 ４裕度试验检测结果讨论分析 ． ６ ・ 根据工频耐压裕度试验结果和耐压裕度试验前 后介损、局放、电容量检测数据及色谱结果可知： ①１ｍｉｎ工频耐压１８５ｋＶ、２００ｋＶ、２３０ｋＶ裕度试 验皆通过．无电晕和闪络现象．说明套管上瓷套有效
维普资讯 http://www.cqvip.com ２００５第２期 电 瓷 避 雷器 ｒ总第２０４期１ 高度７００ｍｍ的设计是可靠的．且有相当大的裕度。 ⑦三次耐压裕度试验前后介损和电容量几乎 没有变化：ｌｍｉｎ工频耐压２００ｋＶ试验通过，且 ７２．５ｋＶ下局放量（８ｐＣ）不大于１０ｐＣ；这说明在试 验室条件下．７２．５ｋＶ套管的工频干耐压已达到 １２６ｋＶ套管的标准要求．主绝缘性能十分优良。 ③ｌｍｉｎ工频耐压２３０ｋＶ裕度试验（接近破坏 性）过后．７２．５ｋＶ下局放量４００ｐＣ，１４０ｋＶ下局 放量１０００ｐＣ 但经换油工艺处理后仍能满足工频 耐压标准要求．且在额定电压７２．５ｋＶ下局放量 （８ｐＣ）仍然不大于标准值１０ｐＣ。这说明套管主绝 缘没有造成破坏 ④较高耐压２３０ｋＶ裕度试验过后．局放量有 较大幅度提高．油中气体总含量有所上升。对此． 可作以下解释：南于下瓷套比上瓷套短很多．使得 电容芯子下端轴向绝缘比上端轴向绝缘裕度小得 多．在进行破坏性耐压试验时．套管下端内部轴向 或电容芯子下端轴向最先容易形成电晕或刷形放 电．产生气泡和造成气体含量上升，致使局放量较 大。 ⑤通过以上②、④条分析，可以断定该套管 主绝缘的径向绝缘裕度比下端轴向绝缘裕度要大 因此，在设计套管（尤其是短尾套管）主绝缘时， 应注重轴向和径向绝缘裕度平衡 在选用短尾套管 时．用户对下瓷件长度要求不易过短 ⑥从三次色谱对比结果可以看出，型式试验 中的雷电冲击会引起各种气体的微量产生，但没有 超出标准规定的出厂要求．而且微量气体可以慢慢 释放掉一部分 连续工频耐压裕度试验后，产生了 ０．１ Ｌ／Ｌ的微量Ｃ Ｈ ，这说明套管在出厂冲击试验 时和长期运行中因各种过电压都有可能产生微量 Ｃ Ｈ ．但一般不会超过ＧＢ／Ｔ ７５９５《运行巾变压器 油质量标准》 要求（２ Ｌ／Ｌ）。根据套管生产经验， 出厂时冲击试验产生微量Ｃ，Ｈ，的可能性很小 产 生的微量Ｃ， 不仅与冲击试验和运行过电压有关． 还与源油质量有关 ５结束语 （１）根据本次裕度试验和其它电压等级套管的 裕度试验及近几年来我公司新型套管的良好运行情 况．证明我公司新型套管具有优良的电气性能。 （２）在设计套管（尤其是短尾套管）主绝缘时， 应注重轴向和径向绝缘裕度平衡 在选用短尾套管 时．用户对下瓷件长度要求不易过短 （３）套管中的变压器油在较高电压作用下．有 可能产生微量气体．但只要不超过根据长期运行经 验制定的标准要求．就不会影响套管的正常运行。 参考文献： ［１］ ＧＢ／Ｔ４１０９—１９９９，高压套管技术条件［Ｓ１． ［２］ ＧＢ／Ｔ ７５９５—２０００，运行中变压器油质量标准【Ｓ】．
ｆ上接第４页） Ｓ／Ｐ＝０．７３ｍｍ显得小； （８）和同类组合伞的参数 相比较还可以；而ｓ／Ｐ＝０．７３ｍｍ显得小，（９）的伞 间距５＝３０ｍｍ、ｓ／Ｐ＝０．７ｍｍ显得太小．抗闪络风 险性能差 ④对（１）、 （４）、 （８）不同类组合伞的剖面 形状进行综合分析．认为（１）由一大二小伞组成， 其参数优于（４）和（８）。 ４结论 为了合理地选择复合绝缘子的参数．分析了９ 种复合绝缘子的剖面形状。结果表明，由非等径伞 混合组成的绝缘子，在电弧距离限定的条件下．调 整伞伸出距离，可增大爬电距离的空间。但伞伸出 愈大，硫化工艺难度愈大．胶料、模具及机器设备 的投资亦增加．生产操作工艺更加复杂 因此．在 设计非等径伞的绝缘子时．不宜单纯靠过大的伞伸 出来增加爬电距离．应综合考虑各种因素的影响。
参考文献： 『１］ 邱志贤译．绝缘子在污秽条件Ｆ的选用导则．附录Ｄ． 表征绝缘子剖面形状的参数．绝缘子与避雷器标准译文 集『Ｍ］．西安：西安电瓷研究所，１９８９． ［２］ 梁曦东．高电压工程［Ｍ］．北京：清华大学 版社， ２００３． ｆ３］ Ｆ．Ｈ．阿列克山德洛夫．超高 设备及其周围环境保护 ［Ｍ］顾乐观译．重庆：重庆大学 版社，１９９６． ［４］ ＪＢ／Ｔ８４６０—１９９６，高压线路用棒形悬式复合绝缘子【ｓ】．
