【CN209660238U】一种茶园用害虫诱捕装置【专利】
一种茶园防虫装置[发明专利]
![一种茶园防虫装置[发明专利]](https://img.taocdn.com/s3/m/00dc33f6c5da50e2534d7f77.png)

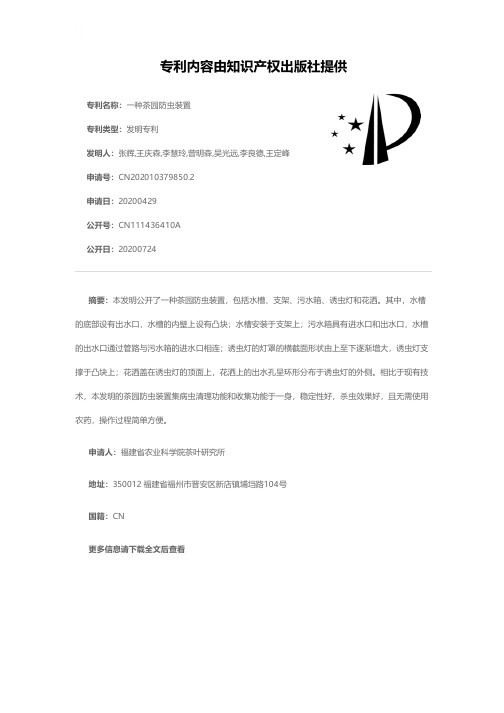

专利名称：一种茶园防虫装置
专利类型：发明专利
发明人：张辉,王庆森,李慧玲,曾明森,吴光远,李良德,王定峰申请号：CN202010379850.2
申请日：20200429
公开号：CN111436410A
公开日：
20200724
专利内容由知识产权出版社提供
摘要：本发明公开了一种茶园防虫装置，包括水槽、支架、污水箱、诱虫灯和花洒。
其中，水槽的底部设有出水口，水槽的内壁上设有凸块；水槽安装于支架上；污水箱具有进水口和出水口，水槽的出水口通过管路与污水箱的进水口相连；诱虫灯的灯罩的横截面形状由上至下逐渐增大，诱虫灯支撑于凸块上；花洒盖在诱虫灯的顶面上，花洒上的出水孔呈环形分布于诱虫灯的外侧。
相比于现有技术，本发明的茶园防虫装置集病虫清理功能和收集功能于一身，稳定性好，杀虫效果好，且无需使用农药，操作过程简单方便。
申请人：福建省农业科学院茶叶研究所
地址：350012 福建省福州市晋安区新店镇埔垱路104号
国籍：CN
更多信息请下载全文后查看。
【CN209609661U】便于拆装的茶树防虫装置【专利】

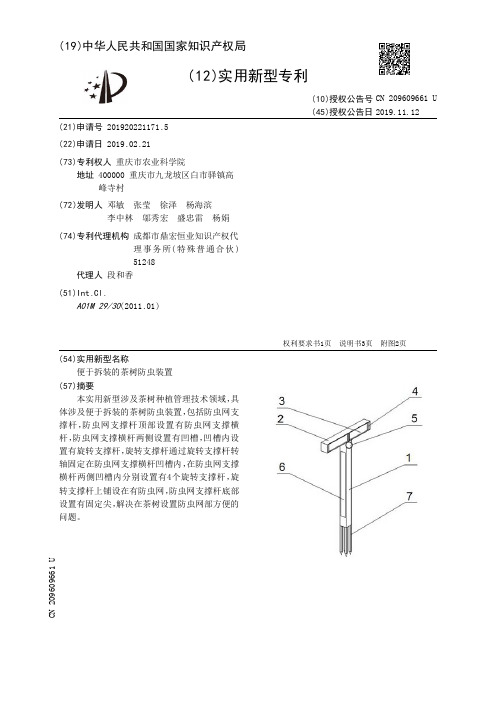

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920221171.5(22)申请日 2019.02.21(73)专利权人 重庆市农业科学院地址 400000 重庆市九龙坡区白市驿镇高峰寺村(72)发明人 邓敏 张莹 徐泽 杨海滨 李中林 邬秀宏 盛忠雷 杨娟 (74)专利代理机构 成都市鼎宏恒业知识产权代理事务所(特殊普通合伙)51248代理人 段和香(51)Int.Cl.A01M 29/30(2011.01)(54)实用新型名称便于拆装的茶树防虫装置(57)摘要本实用新型涉及茶树种植管理技术领域，具体涉及便于拆装的茶树防虫装置，包括防虫网支撑杆，防虫网支撑杆顶部设置有防虫网支撑横杆，防虫网支撑横杆两侧设置有凹槽，凹槽内设置有旋转支撑杆，旋转支撑杆通过旋转支撑杆转轴固定在防虫网支撑横杆凹槽内，在防虫网支撑横杆两侧凹槽内分别设置有4个旋转支撑杆，旋转支撑杆上铺设在有防虫网，防虫网支撑杆底部设置有固定尖，解决在茶树设置防虫网部方便的问题。
权利要求书1页 说明书3页 附图2页CN 209609661 U 2019.11.12C N 209609661U权 利 要 求 书1/1页CN 209609661 U1.便于拆装的茶树防虫装置，其特征在于：包括防虫网支撑杆（1），防虫网支撑杆（1）顶部设置有防虫网支撑横杆（2），防虫网支撑横杆（2）两侧设置有凹槽，凹槽内设置有旋转支撑杆（3），旋转支撑杆（3）通过旋转支撑杆转轴（4）固定在防虫网支撑横杆（2）凹槽内，在防虫网支撑横杆（2）两侧凹槽内分别设置有4个旋转支撑杆（3），旋转支撑杆（3）上铺设在有防虫网（13），防虫网支撑杆（1）底部设置有固定尖（7）。
2.根据权利要求1所述的便于拆装的茶树防虫装置，其特征在于：所述旋转支撑杆（3）头部设置有旋转支撑杆螺纹（8），旋转支撑杆螺纹（8）上设置有加长固定杆（9）。
一种害虫诱捕防治装置[实用新型专利]
![一种害虫诱捕防治装置[实用新型专利]](https://img.taocdn.com/s3/m/710804e1d4bbfd0a79563c1ec5da50e2524dd1a0.png)
专利名称：一种害虫诱捕防治装置专利类型：实用新型专利
发明人：廖庆文
申请号：CN202121554559.0申请日：20210709
公开号：CN215602751U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及害虫防治装置技术领域，尤其涉及一种害虫诱捕防治装置。
其包括底板，所述底板上固定连接有伸缩杆，所述伸缩杆顶端固定连接有横板，所述横板下固定连接有诱捕箱，所述诱捕箱一侧设有进虫口，所述诱捕箱内顶部固定有风扇，所述风扇两侧均设有诱虫灯，所述诱捕箱内设有电网，所述电网下方设有斜板，所述斜板固定连接有导管，所述诱捕箱内腔两侧分别设有固定架，所述固定架内设有诱捕液，所述诱捕箱底部开设有与导管相匹配的通孔，所述通孔螺纹连接有收集箱，所述收集箱内滑动连接有抽屉，所述抽屉底部安装有滤网，所述收集箱下方设有排药管。
本实用新型杀虫效果好，可以分开清理害虫和药剂，同时满足两种不同放置方式，实用性强。
申请人：重庆市特丽洁物业管理有限公司
地址：401220 重庆市长寿区桃西路15号蓝筹银座A座1-2-1
国籍：CN
代理机构：北京喆翙知识产权代理有限公司
代理人：林燕
更多信息请下载全文后查看。
一种茶树防治用害虫诱杀装置[实用新型专利]
![一种茶树防治用害虫诱杀装置[实用新型专利]](https://img.taocdn.com/s3/m/ebf89b56f121dd36a22d82c0.png)

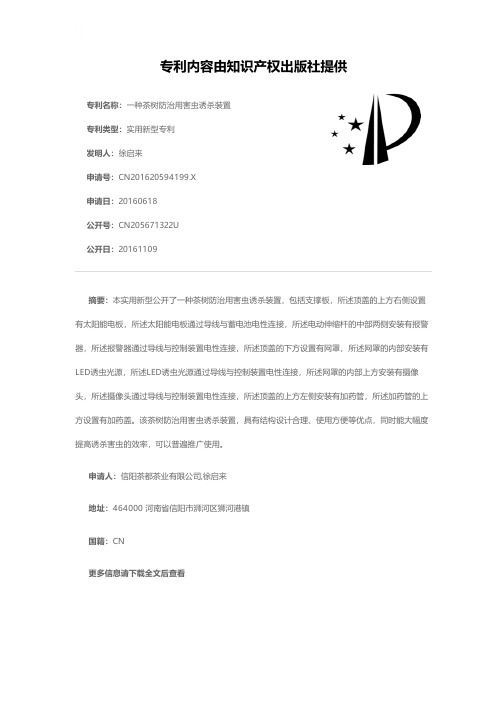

专利名称：一种茶树防治用害虫诱杀装置专利类型：实用新型专利
发明人：徐启来
申请号：CN201620594199.X
申请日：20160618
公开号：CN205671322U
公开日：
20161109
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种茶树防治用害虫诱杀装置，包括支撑板，所述顶盖的上方右侧设置有太阳能电板，所述太阳能电板通过导线与蓄电池电性连接，所述电动伸缩杆的中部两侧安装有报警器，所述报警器通过导线与控制装置电性连接，所述顶盖的下方设置有网罩，所述网罩的内部安装有LED诱虫光源，所述LED诱虫光源通过导线与控制装置电性连接，所述网罩的内部上方安装有摄像头，所述摄像头通过导线与控制装置电性连接，所述顶盖的上方左侧安装有加药管，所述加药管的上方设置有加药盖。
该茶树防治用害虫诱杀装置，具有结构设计合理、使用方便等优点，同时能大幅度提高诱杀害虫的效率，可以普遍推广使用。
申请人：信阳茶都茶业有限公司,徐启来
地址：464000 河南省信阳市浉河区狮河港镇
国籍：CN
更多信息请下载全文后查看。
【CN209527638U】一种茶树除虫装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920227717.8(22)申请日 2019.02.21(73)专利权人 信阳农林学院地址 464000 河南省信阳市平桥区北环路1号(72)发明人 郭世保 陈俊华 尹健 宁万光 史洪中 王国君 尹新明 (74)专利代理机构 郑州豫原知识产权代理事务所(普通合伙) 41176代理人 韩晓娟(51)Int.Cl.A01M 1/04(2006.01)A01M 1/22(2006.01)A01M 1/20(2006.01)(54)实用新型名称一种茶树除虫装置(57)摘要本实用新型属于茶树害虫抓捕技术领域，公开了一种茶树除虫装置，包括诱杀装置和防爬行装置；诱杀装置，包括杆套和支撑杆；杆套的侧壁上设置有光源、电网、电源和接虫盘，电网罩住光源，接虫盘设置在电网的下端；支撑杆的侧壁上水平固定设置有连接管套；防爬行装置，包括左壳体和右壳体，左壳体和右壳体共同构成空心圆柱形结构；左壳体上端固定设置有左防雨台，左壳体的侧壁上开设有第一涂药槽；右壳体上端固定设置有右防雨台，右壳体的侧壁上开设有第二涂药槽，且右壳体的侧壁上还设置有连接杆，连接杆套接在连接管套内。
本申请的装置既能够杀灭具有趋光习性的害虫，还能够杀死爬行类害虫；同时能够适应不同高度的茶树使用。
权利要求书1页 说明书4页 附图4页CN 209527638 U 2019.10.25C N 209527638U权 利 要 求 书1/1页CN 209527638 U1.一种茶树除虫装置，其特征在于，包括诱杀装置和防爬行装置；所述诱杀装置，包括杆套(2)，以及套接在所述杆套(2)内、且与所述杆套(2)可拆卸连接的支撑杆(1)；所述杆套(2)的侧壁上设置有光源(6)、电网(7)、电源(9)和接虫盘(10)，所述电源(9)与所述光源(6)和电网(7)均电性连接，所述电网(7)罩住所述光源(6)，所述接虫盘(10)设置在所述电网(7)的下端；所述支撑杆(1)的侧壁上水平固定设置有连接管套(3)；所述防爬行装置为空心圆柱形结构，包括左壳体(12)和右壳体(13)；所述左壳体(12)上端固定设置有左防雨台(14)，所述左壳体(12)的侧壁上开设有第一涂药槽(15)；所述右壳体(13)上端固定设置有右防雨台(16)，所述右壳体(13)的侧壁上开设有第二涂药槽(17)，且所述右壳体(13)的侧壁上还水平固定设置有连接杆(18)，所述连接杆(18)套接在所述连接管套(3)内，且与所述连接管套(3)可拆卸连接。
【CN209609640U】一种油茶树高效驱虫装置【专利】
2
CN 209609640 U
说明 书
1/4 页
一种油茶树高效驱虫装置
技术领域 [0001] 本实用新型涉及种植辅助设备技术领域，具体为一种油茶树高效驱虫装置。
背景技术 [0002] 油茶，别名：茶子树、茶油树、白花茶，油茶属茶科，常绿小乔木，因其种子可榨油供 食用，故名为油茶，茶油色清味香，营养丰富，耐贮藏，是优质食用油，也可作为润滑油、防锈 油用于工业 ，茶饼既 是农药 ，又是肥料 ，可提高 农田蓄水能 力和防 治稻田 害虫 ，果皮是提 制 栲胶的 原料 ，在油茶树的 种植过程中 ，需要对植物悉心呵 护 ，传统的驱虫操作 ，常常是人工 背负药筒喷洒药物 ，驱虫效果不佳且反复喷药易造成植物污染 ，即使少数专门的驱虫设备 也存在诸多问题，结构复杂，安装使用不便，固定不够牢靠，外部接电线缆拉线过长过乱，给 使用者的使用带来了极大的麻烦，而且不能够根据需求实现对爬虫及瓢虫的高效喷药毒杀 和驱赶 ，驱虫形式单一 ，无法保证 油茶树的 正常生长 ，无形中 增加了人 员的 工作负担 ，油茶 的生产质量难以 得到保障 ，致使驱虫装置的使 用效率低下 ，因此能够解决此类问题的一种 油茶树高效驱虫装置的实现势在必行。
置 ，包括 伸缩柱 ，伸缩柱的固 定端 侧面螺纹孔内 设有调节螺栓，调节螺栓的底端与伸缩柱的伸缩 端表面接触连接 ，伸缩柱的 伸缩端顶部设有支 板 ，支板的 左侧设有弧形漏孔板 ，弧形漏孔板的 底面中部设有弧形滑轨 ，该油茶树高效驱虫装 置 ，结构简单 ，安装使 用方便 ，固定牢靠 ，通过太 阳能电池板发电 ，经逆变器将直流电转变为交流 电供装置正常运转，电能储存在蓄电池内 ，给使 用者的使用带来了极大的便利，而且能够根据需 求，通过第一驱虫装置和第二驱虫装置实现对爬 虫及瓢虫的喷药毒杀和驱赶，进而保证油茶树的 正常生长 ，减轻了人 员的 工作负担 ，提高了 油茶 的生产质量，提升了驱虫装置的使用效率。
一种油茶地害虫诱捕装置[实用新型专利]
专利名称：一种油茶地害虫诱捕装置专利类型：实用新型专利
发明人：黄宝丽,魏新强,魏新花
申请号：CN202122922075.3
申请日：20211125
公开号：CN216533387U
公开日：
20220517
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油茶地害虫诱捕装置，其包括支撑套杆，所述支撑套杆的下端固定连接有稳定板，所述稳定板的下表面固定连接有定位杆；升降杆，所述升降杆活动安装于支撑套杆的内壁，所述升降杆的上端外壁固定连接有定位臂；限位套管，所述限位套管套设于定位臂的端部外壁，所述限位套管活动安装于连接套管的端部外壁，所述限位套管的下端部固定连接有防雨帽，所述防雨帽的下端固定安装有旋盖，所述旋盖套设于捕虫罐的上端外壁，所述捕虫罐的下端外壁套设有蓄液罐。
该油茶地害虫诱捕装置方便添加害虫诱捕剂，增加了装置的使用便捷性，同时油茶地害虫诱捕装置方便更换安装方式，增加了装置使用灵活性。
申请人：黄宝丽
地址：517000 广东省河源市龙川县四都镇福光村委会营塘村1号
国籍：CN
更多信息请下载全文后查看。
一种茶树害虫诱杀装置[实用新型专利]
专利名称：一种茶树害虫诱杀装置
专利类型：实用新型专利
发明人：陈宗懋,边磊,孙晓玲,陈华才,辛肇军,罗宗秀申请号：CN201420160111.4
申请日：20140403
公开号：CN203827917U
公开日：
20140917
专利内容由知识产权出版社提供
摘要：一种茶树害虫诱杀装置，属于害虫灯光防治系统技术领域。
其包括外壳，所述的外壳顶部固定设置顶盖，所述的外壳内依次设置高压电网、网罩和LED诱虫光源，所述的外壳底部固定设置升降杆，所述的升降杆中设有吸虫扇，所述的吸虫扇与所述的网罩上下相对应，所述的升降杆上部设有出虫口，所述的出虫口上配合设置接虫袋。
本实用新型是根据茶园中一些主要害虫的不同体态特征、不同飞行能力以及不同的趋光特性而专门设计的，可以大量消灭茶尺蠖、茶小绿叶蝉、茶毛虫、蜡蝉等茶树害虫，同时在对益虫的诱杀数量上明显低于常规诱虫灯，有益于保护天敌昆虫，维护茶园的生态平衡。
申请人：中国农业科学院茶叶研究所
地址：310008 浙江省杭州市西湖区梅灵南路9号
国籍：CN
代理机构：杭州浙科专利事务所(普通合伙)
代理人：吴秉中
更多信息请下载全文后查看。
一种茶树害虫诱捕器[实用新型专利]
专利名称：一种茶树害虫诱捕器
专利类型：实用新型专利
发明人：智亚楠,陈利军,陈俊华,尹健,周顺玉,宁万光,潘鹏亮,刘红敏
申请号：CN201620167033.X
申请日：20160304
公开号：CN205390081U
公开日：
20160727
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种茶树害虫诱捕器，包括：多个捕虫装置，每个捕虫装置包括：捕虫筒，其呈透明状，捕虫筒的一侧连接有光源盒，另一侧开设有多个诱虫口，光源盒内设有诱虫盒，光源盒与捕虫筒之间设有多个透气孔；捕虫箱，其设有捕虫口，该捕虫箱通过所述捕虫口与捕虫筒的下端连接；弹性门，其以能够复位的方式设于捕虫口处；电动推杆，其设于捕虫筒的上端，电动推杆的活塞杆位于捕虫筒内；以及距离传感器，其设于诱虫口处；控制单元，其分别与距离传感器和电动推杆电连接；以及蓄电池，其与控制单元和光源盒电连接。
该诱捕器捕捉活体害虫效率较高。
申请人：信阳农林学院
地址：464000 河南省信阳市平桥区北环路1号
国籍：CN
代理机构：北京中誉威圣知识产权代理有限公司
代理人：王正茂
更多信息请下载全文后查看。
【CN209609626U】一种园林捕虫装置【专利】
2
CN 209609626 U
说 明 书
1/3 页
一种园林捕虫装置
技术领域 [0001] 本实用新型涉及园林技术领域，尤其涉及一种园林捕虫装置。
背景技术 [0002] 在园林中不同种群的飞虫生活的垂直高度不一，活动高度存在明显的分界线。现 有的园林捕虫装置，只能对低处的飞虫进行捕捉，而生活在高处的飞虫而完好无损，导致园 林捕虫工作无法取到想要的效果 ，花费大量人 力物力依然无法抑制园林的 虫害 ，存在明显 的缺陷。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920053196 .9
(22)申请日 2019 .01 .11
(73)专利权人 滁州职业技术学院 地址 239000 安徽省滁州市南谯区丰乐大 道2188号
(72)发明人 刘杰
(74)专利代理机构 合肥市长远专利代理事务所 (普通合伙) 34119
权利要求书1页 说明书3页 附图2页
CN U
CN 209609626 U
权 利 要 求 书
1/1 页
1 .一种园林捕虫装置，其特征在于，包括：空心外杆(1)、支撑内杆(10)、固定把手(4)、 旋转把手(5) 、捕虫器(2) ；
固定把手(4)中部设有贯穿的第一通腔，旋转把手(5)可转动安装在固定把手(4)一端， 旋转把手(5)中部设有与所述第一通腔连通的收集腔；
实用新型内容 [0003] 为解决背景技术中存在的技术问题，本实用新型提出一种园林捕虫装置。 [0004] 本实用新型提出的一种园林捕虫装置，包括：空心外杆、支撑内杆、固定把手、旋转 把手、捕虫器； [0005] 固定把手中部设有贯穿的第一通腔，旋转把手可转动安装在固定把手一端，旋转 把手中部设有与所述第一通腔连通的收集腔； [0006] 空心外杆位于固定把手远离旋转把手一端且与固定把手固定连接，支撑内杆位于 空心外杆中部且与空心外杆之间形成与所述第一通腔连通的第二通腔，支撑内杆一端穿过 所述第一通腔与旋转把手固定； [0007] 捕虫器位于空心外杆远离固定把手一端，捕虫器固定在支撑内杆远离旋转把手一 端 ，并且捕虫器内部设有与所述第二通腔连通的 第三通腔 ，所述第三通腔侧壁设有收集口 ， 捕虫器外壁设有捕虫网，捕虫网一端位于收集口一侧且另一端向远离捕虫器的方向伸出。 [0008] 优选地，旋转把手远离固定把手一端设有清理口，所述清理口处设有密封塞。 [0009] 优选地，固定把手和/或旋转把手外壁设有防滑垫。 [0010] 优选地，固定把手靠近旋转把手一端设有环形卡槽，旋转把手上设有与环形卡槽 配合的环形凸起。 [0011] 优选地，捕虫器侧壁设有多个收集口，每个收集口一侧均设有捕虫网。 [0012] 优选地，多个捕虫网位于多个所述收集口的同一侧。 [0013] 优选地，多个捕虫网在捕虫器外壁沿圆周均匀分布。 [0014] 优选地，捕虫网沿空心外杆延伸方向的径向布置。 [0015] 本实用新型中，所提出的园林捕虫装置，旋转把手可转动安装在固定把手一端，旋 转把手中部设有收集腔，空心外杆与固定把手固定连接，支撑内杆位于空心外杆中部且一 端穿过所述第一通腔与旋转把手固定；捕虫器位于空心外杆远离固定把手一端且固定在支 撑内杆远离旋转把手一端 ，捕虫器侧壁设有收集口 ，收集口一侧设有捕虫网。通过上述优化 设计的园林捕虫装置，结构设计合理，通过相对于固定把手旋转旋转把手，通过支撑内杆带 动捕虫器转动 ，从而通过捕虫网对飞虫进行捕捉 ，捕捉到的飞虫通过通腔进入把手中的收 集腔内 ，弥补了现有捕虫装置只能捕捉低处飞虫的缺陷 ，有效防止捕获的飞虫飞出 ，结构简
