电化学阻抗法研究金属覆盖层的性能及腐蚀机理
XFD－8 信号发生器 电阻箱 R0
X－Y 函数记录仪 Y轴 X轴
腐蚀电位补偿
AE
WE
RE
图 13
图 4-1 测量腐蚀金属电极电化学阻抗的实验装置
测量腐蚀金属电极交流阻抗的实验装置
信号发生器产生正弦电压信号，通过采样电阻 R0 以后加在电解池的研究电极 WE 和辅助 电极 AE 之间， 因此研究电极受到正弦电流 I
比较钝化前后镍电极反应电阻的变化。 6.数据处理 由 Nyquist 图和 Bode 图，从图上确定极化电阻 Rp、界面电容 C、 （WE 和 RE 之间的）溶 液电阻 Rl。
图 1.
极化电阻 Rp=33.2 ohm 溶液电阻 Rl=143.3 ohm 图 2. 极化电阻 Rp=346.9 ohm 溶液电阻 Rl=1168 ohm 由 icorr=1/Rt*(ba*bc/(ba+bc)) Rt=1250ohm 得：I=2.511e -3 A 与 10%硫酸体系的电流比较， 腐蚀性更强，说明加硫脲有缓蚀作用 7.讨论参考问题 （1）本实验的极化属于控制电流测量还是控制电位测量？ 答：本实验的极化属于控制点位测量。 （2）分析造成实验误差的原因。 答：a 试样表面不均匀，使得试样表面腐蚀不均匀；b 试样表面除油不好，阻碍碳钢腐蚀；c 试样称样和测量过程中引入杂质，引起实验误差；d 试样在打磨和吹干的过程中，局部温度 过高，引起么、表面部分氧化。 （3）交流方法与直流方法相比有哪些优？ 答：1. 可以研究修饰电极表面的性质；2.用小幅度交流信号扰动电解池，观察体系在 稳态时对扰动跟随的情况； 3. 可以明显的看出修饰电极表面的电子传递速率与裸电极 表面的电子传递速率的区别。
I0 sin t 或 E E0 sin t 的极化。
电极系统为经典三电极，研究电极为低碳钢试样，辅助电极用铂电极，参比电极用饱和 甘汞电极。 5. 实验步骤 （1）准备好电解池、试样，将研究电极、辅助电极装入电解池。盐桥的毛细管尖端靠近 研究电极工作表面。 （2）接好线路，各仪器处于准备工作状态。 （3）将预处理好的镍电极（未进行钝化的镍电极）放入电解池中，将 3.5%氯化钠溶液 加入电解池，连接好测量线路（红色夹头接对电极，白色夹头接参比电极，绿色夹头接工作 电极） 。 （4） ①打开 CHI660B 电化学工作站和计算机的电源。 屏幕显示清晰后， 再打开 CHI660B 的测量窗口； ②执行 Control 菜单中的“Open Circuit Potential”命令获得开路电位 （势） （自然电位）③打开 CHI660B 的【Setup】下拉菜单，在 Technique 项选择 A.C.Impedence 方法,在 parameters 项内选择参数。实验条件设置如下：InitE（电位） ：开路电位；High Frequency（高频率） ：100000Hz；Low Frequency（低频率） ：0.1Hz；Amplitude（所加正弦 波信号的幅度） ：0.005V；其他为默认值。④完成上述各项，再仔细检查一遍无误后，点击 “Run Experiment”进行测量。完成后，命名存储。 （5）取镍电极进行钝化，在稳定钝化区终止实验，获得钝化膜重复（3）和（4）步骤，
可由
1/ Rs Rl 2
求出Rr、Cd等参数 3. 实验内容 （1）采用 CHI 电化学工作站测量电化学阻抗。腐蚀体系为低碳钢（A3）试样，3.5%氯化 钠溶液。 （2）用 Nyquist 图和 Bode 图处理数据，求极化电阻 Rp 和界面电容 C。 4. 实验装置及仪器用品 实验装置见图 4-1。
电化学阻抗法研究金属覆盖层的性能及腐蚀机理
1. 实验目的 （1）了解电化学阻抗法测量极化电阻的原理 （2）掌握由 Nyquist 图数据处理方法 2. 实验原理 用小幅度交流信号对电解池微扰， 测量电解池体系的响应信号， 一般要求电极电位正弦 变化部分的幅度<10mV（严格<5mV）使线性化处理，且电解池可用等效电路表示。特点： 1．高精度测量，因交流信号激励时间较长时体系各种参量均按正弦规律变化，已达到平稳 态， 在任一周期内信号响应情况完全相同， 任取一周期分析， 所得结果一致， 且是平均结果， 消除了许多误差。2 处理简单，因小幅度激励信号，往往用线性化处理，可以得到许多线性 关系式。 理论依据：
Z Rl
1 1 jCd Rr
Rl
串联等效电路
Cd Rr2 Rr j 2 2 2 2 1 2Cd Rr 1 2Cd Rr
1 Cs
Z Rs j
根据：
Z Z
Rs Rl Rr 2 2 1 2Cd Rr
Cd Rr2 1 cs 1 2Cd2 Rr2
防止金属腐蚀的电化学方法
防止金属腐蚀的电化学方法-概述说明以及解释1.引言1.1 概述金属腐蚀是指金属在与外界环境接触时，由于化学反应导致金属表面的物质损失的现象。
腐蚀不仅会造成金属的损坏和破坏，还会对各行业的生产设备、建筑物和基础设施等产生巨大的经济损失。
因此，探索有效的防腐蚀方法对于保护金属材料的使用寿命和安全性具有重要意义。
电化学防腐蚀是一种常用的防腐蚀方法，它利用电化学原理干预金属与环境之间的电化学反应，从而减缓或阻止金属腐蚀的过程。
其基本思想是在金属表面形成一层保护膜，阻隔金属与外界环境的直接接触。
电化学防腐蚀方法可以通过两种途径来实现。
一种是通过施加电流，使金属表面产生电化学反应，形成一层稳定的氧化膜或金属保护层，以防止金属进一步氧化和腐蚀。
另一种是利用金属表面发生的自然电化学反应，通过添加抑制剂或缓蚀剂，抑制或减少金属腐蚀的速率。
总之，电化学防腐蚀方法是一种可行且有效的手段，可以减缓或阻止金属腐蚀的过程，延长金属材料的使用寿命。
未来的研究应重点关注电化学防腐蚀方法的优化和创新，探索更具可持续性和环保性的防腐蚀技术，为各行业提供更好的保护方案。
文章结构是指文章的组织和次序安排。
一个良好的文章结构可以帮助读者更好地理解文章的内容，并确保文章的逻辑清晰和条理性强。
本文的文章结构如下：1. 引言1.1 概述在本部分，将介绍金属腐蚀的问题以及电化学方法在防止金属腐蚀方面的重要性。
1.2 文章结构本节将详细阐述文章的组织和次序安排，以帮助读者了解整篇文章的内容和结构。
1.3 目的介绍本文的研究目的和意义，阐明为什么需要研究防止金属腐蚀的电化学方法。
1.4 总结概括性总结本节的内容，为接下来的正文部分做好铺垫。
2. 正文2.1 电化学腐蚀的基本原理本部分将介绍金属腐蚀的基本原理，包括化学反应、电化学过程和腐蚀产物形成等方面的内容。
2.2 电化学防腐蚀的基本概念本部分将介绍电化学防腐蚀的基本概念，如阳极、阴极、电化学反应等，为后续的防腐蚀方法提供理论基础。
电化学交流阻抗技术在腐蚀及防护中应用研究报告
理工大学研究生课程论文题目电化学交流阻抗技术在腐蚀与防护中的应用XX郝科学号WP2015007 (材料保护研究所)专业班级材研1510电化学交流阻抗技术在腐蚀与防护中的应用研究摘要:交流阻抗技术(AC impedance) 又称为电化学阻抗谱( electrochemical impedance spectroscopy, 简称EIS) , 是一种以小振幅的正弦电位( 或电流) 为扰动信号的电化学测量方法。
腐蚀科学是交流阻抗技术获得应用的一个重要领域。
交流阻抗发式电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。
交流阻抗谱是常用的一种电化学测试技术，该方法具有频率围广、对体系扰动小的特点，是研究电极过程动力学、电极表面现象以及测定固体电解质电导率的重要工具．它是基于测量对体系施加小幅度微扰时的电化学响应，在每个测量的颓率点的原始数据中，都包含了施加信号电压(或电流)对测得的信号电流(或电压)的相位移及阻抗的幅模值，从这些数据可以计算出电化学响应的实部与虚部．阻抗谱中涉及的参数有阻抗幅模(1zI)、阻抗实部(z7)、阻抗虚部(z”)、相位移(口)、频率(u)等变量，同时还可以计算出导纳(y)和电容(c)的实部与虚部，因而阻抗谱可以通过多种方式表示，每一种方式都有其典型的特征，根据实验的需要和具体体系．可以选择不同的图谱形式进行数据解析.1 交流阻抗技术的发展随着电化学理论的不断完善与发展, 电化学方法也得到了相应的发展。
在电化学测量中做出了重要贡献的是Stern 和他的同事。
他们在1957 年提出了线性极化的重要概念, 虽然线性极化技术有着一定的局限性, 但在实验室和现场快速测定腐蚀速度时还是一种简单可行的方法。
腐蚀工作者在随后的十余年中又做了许多工作, 完善和发展了极化电阻技术。
电子技术的迅速发展促进了电化学测试仪器的发展, 现代电子技术的应用和用于暂态测量测试仪器的出现, 一些快速测量方法和暂态响应分析方法也得到了发展, 最典型的例子就是交流阻抗技术的发展。
电化学方法研究金属材料的腐蚀机制

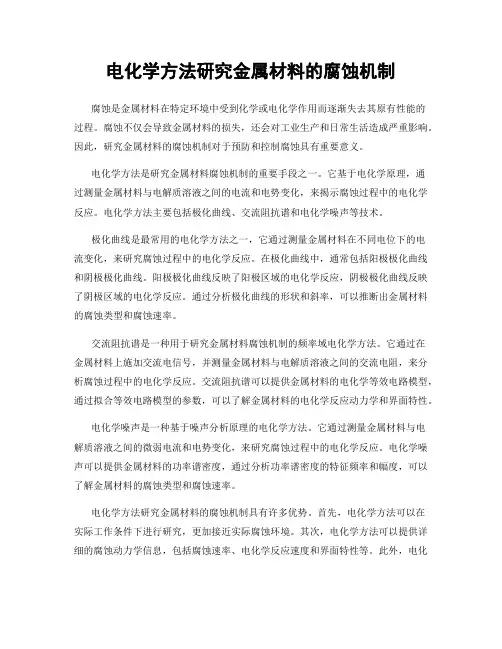

电化学方法研究金属材料的腐蚀机制腐蚀是金属材料在特定环境中受到化学或电化学作用而逐渐失去其原有性能的过程。
腐蚀不仅会导致金属材料的损失，还会对工业生产和日常生活造成严重影响。
因此，研究金属材料的腐蚀机制对于预防和控制腐蚀具有重要意义。
电化学方法是研究金属材料腐蚀机制的重要手段之一。
它基于电化学原理，通过测量金属材料与电解质溶液之间的电流和电势变化，来揭示腐蚀过程中的电化学反应。
电化学方法主要包括极化曲线、交流阻抗谱和电化学噪声等技术。
极化曲线是最常用的电化学方法之一，它通过测量金属材料在不同电位下的电流变化，来研究腐蚀过程中的电化学反应。
在极化曲线中，通常包括阳极极化曲线和阴极极化曲线。
阳极极化曲线反映了阳极区域的电化学反应，阴极极化曲线反映了阴极区域的电化学反应。
通过分析极化曲线的形状和斜率，可以推断出金属材料的腐蚀类型和腐蚀速率。
交流阻抗谱是一种用于研究金属材料腐蚀机制的频率域电化学方法。
它通过在金属材料上施加交流电信号，并测量金属材料与电解质溶液之间的交流电阻，来分析腐蚀过程中的电化学反应。
交流阻抗谱可以提供金属材料的电化学等效电路模型，通过拟合等效电路模型的参数，可以了解金属材料的电化学反应动力学和界面特性。
电化学噪声是一种基于噪声分析原理的电化学方法。
它通过测量金属材料与电解质溶液之间的微弱电流和电势变化，来研究腐蚀过程中的电化学反应。
电化学噪声可以提供金属材料的功率谱密度，通过分析功率谱密度的特征频率和幅度，可以了解金属材料的腐蚀类型和腐蚀速率。
电化学方法研究金属材料的腐蚀机制具有许多优势。
首先，电化学方法可以在实际工作条件下进行研究，更加接近实际腐蚀环境。
其次，电化学方法可以提供详细的腐蚀动力学信息，包括腐蚀速率、电化学反应速度和界面特性等。
此外，电化学方法还可以用于评估和比较不同防腐蚀措施的效果，为腐蚀预防和控制提供科学依据。
然而，电化学方法也存在一些限制。
首先，电化学方法对实验条件要求较高，包括电解质溶液的配制、电极的制备和测量设备的精度等。
利用电化学阻抗谱技术评估材料电化学性能的方法
利用电化学阻抗谱技术评估材料电化学性能的方法电化学阻抗谱（EIS）是一种常用的评估材料电化学性能的技术。
它通过测量材料在不同频率下的交流电阻来分析其电化学行为。
本文将介绍EIS技术的原理、应用领域以及一些常见的评估方法。
EIS技术的原理是基于材料在交流电场下的响应。
当交流电场施加到材料表面时，会引起电荷的积累和离子的迁移。
这些现象会导致电流和电压之间的相位差，从而产生电阻和电容。
通过测量这些电阻和电容的变化，可以得到材料的电化学特性。
EIS技术在许多领域都有广泛的应用。
其中一个重要的应用领域是电池材料研究。
电池的性能往往受到电解液、电极材料以及界面反应等因素的影响。
通过使用EIS技术，可以评估电池材料的电化学性能，如电荷传输速率、电极反应速率等，从而提高电池的效率和寿命。
另一个应用领域是腐蚀研究。
金属材料在腐蚀环境中会发生电化学反应，导致金属的腐蚀和损失。
通过使用EIS技术，可以评估材料的腐蚀性能，如腐蚀速率、腐蚀产物的形成等，从而选择合适的防护措施和材料。
除了电池和腐蚀，EIS技术还在其他领域有广泛的应用。
例如，它可以用于评估涂层材料的防护性能，评估传感器的灵敏度和稳定性，以及研究材料的电化学反应机理等。
在使用EIS技术评估材料电化学性能时，有一些常见的方法和参数。
其中一个常用的方法是绘制Nyquist图。
Nyquist图是将电阻和电容的变化表示为复数的图形，通过分析图形的形状和位置可以得到材料的电化学特性。
另一个常用的参数是交流阻抗谱。
交流阻抗谱是将电阻和电容的变化表示为频率的函数，通过分析谱线的形状和位置可以得到材料的电化学特性。
除了这些常见的方法和参数，还有一些新的技术和方法正在不断发展。
例如，多频EIS技术可以同时测量多个频率下的电阻和电容，从而提高测试的准确性和效率。
另外，一些计算方法和模型也被用于分析EIS数据，如等效电路模型和有限元模拟等。
总之，EIS技术是一种评估材料电化学性能的重要工具。

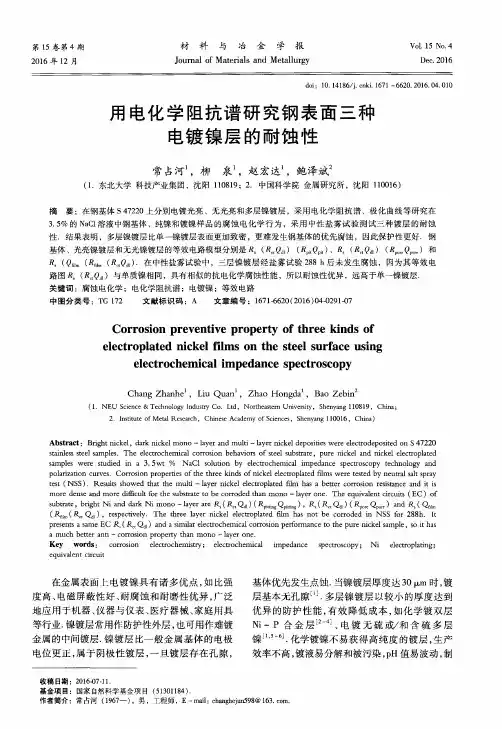

用电化学阻抗谱研究钢表面三种电镀镍层的耐蚀性
