手动火灾报警按钮比探 头报警更紧急，一般不 需要确认。因此，手动 报警按钮要求更可靠、 更确切，处理火灾要求 更快。

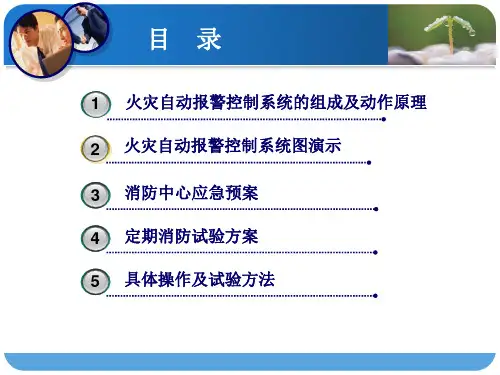

1 火灾自动报警控制系统的组成及动作 原理
（4）消火栓按钮 消火栓按钮安装在消火栓
箱中。当发现火情必须使用消火 栓的情况下，手动按下按钮，向 消防中心送出报警信号，在主机 设置在自动时，将直接启动消火 栓泵。
空气采样感烟探测器由于其独特的原 理与构造，灵敏度是传统型的1000倍左右， 能在更早的时间发现火情，所以空气采样 探测器从原理上面来讲也叫极早期烟雾探 测器。
1 火灾自动报警控制系统的组成及动作 原理
（27）可燃气体报警主机（锅 炉房）
可燃气体报警器也称气体泄露检测报 警仪器。当工业环境、日常生活环境中可 燃性气体发生泄露时，气体报警器检测到 的可燃性气体浓度达到报警器设置的报警 值时，可燃气体报警器就会发出声、光报 警信号，并自动切断燃气切断阀、防止天 然气继续泄露。从而提醒采取人员疏散、 强制排风、关停设备等安全措施。
3、灭火、应急疏散预案
２、应对发展阶段火灾：火的燃烧速度加快，面积迅速扩大，烟火已经窜出了门、窗，局
部建筑构件被烧穿，建筑物内部充满烟雾，火势突破了外壳，这是关健性阶段，必须依靠专业消防队的力量， 由消防队全面组织灭火，控制火势。 a、保安组派人引导消防车到火场，报告火势最新进展。 b、消防中心关闭起火层、起火上一层、起火下一层的新风、空调，启动此三层的正压送风阀及相关正压送 风机向疏散消防通道送入新鲜空气，启动此区域相关的排烟风机排烟，迫降电梯供消防员专用，启动此栋建 筑消防广播通知疏散。 c、维修部派人员必须到水泵房，紧急查看供水阀、补水阀阀位，保障灭火用水水源供应。 d、维修部派人员对火区停电。 e、义务消防队派人员为监查消火栓水力情况，因为管网常备水量仅够短时使用，对打开的消火栓要按下箱 内的消火栓按钮，使消防中心掌握消火栓使用情况。 f、消防中心根据消火栓使用情况及火场指挥的调度命令启动消火栓泵二次为管网供水加压。 g、消防中心根据楼层水流指示动作情况情况及火场指挥的调度命令启动喷淋泵泵供水加压。 h、水泵房的维修部人员必须随时与消防中心取得联系，监测消火栓泵及喷淋泵的运转，管网水压必须在 5MPa----9MPa之间，必要时将控制柜由联动状态转为手动状态，在保障灭火的同时严防水压过高冲开管网， 由火灾变水灾。 i、消防中心要随时根据起火层楼层以上感烟探头传来的烟雾情况和现场汇总上来的疏散进度适时启动该楼 层消防广播通知疏散，由近而远，逐层分流、疏散。
1 火灾自动报警控制系统的组成及动作 原理
（4）消火栓按钮 消火栓按钮安装在消火栓
箱中。当发现火情必须使用消火 栓的情况下，手动按下按钮，向 消防中心送出报警信号，在主机 设置在自动时，将直接启动消火 栓泵。
空气采样感烟探测器由于其独特的原 理与构造，灵敏度是传统型的1000倍左右， 能在更早的时间发现火情，所以空气采样 探测器从原理上面来讲也叫极早期烟雾探 测器。
1 火灾自动报警控制系统的组成及动作 原理
（27）可燃气体报警主机（锅 炉房）
可燃气体报警器也称气体泄露检测报 警仪器。当工业环境、日常生活环境中可 燃性气体发生泄露时，气体报警器检测到 的可燃性气体浓度达到报警器设置的报警 值时，可燃气体报警器就会发出声、光报 警信号，并自动切断燃气切断阀、防止天 然气继续泄露。从而提醒采取人员疏散、 强制排风、关停设备等安全措施。
3、灭火、应急疏散预案
２、应对发展阶段火灾：火的燃烧速度加快，面积迅速扩大，烟火已经窜出了门、窗，局
部建筑构件被烧穿，建筑物内部充满烟雾，火势突破了外壳，这是关健性阶段，必须依靠专业消防队的力量， 由消防队全面组织灭火，控制火势。 a、保安组派人引导消防车到火场，报告火势最新进展。 b、消防中心关闭起火层、起火上一层、起火下一层的新风、空调，启动此三层的正压送风阀及相关正压送 风机向疏散消防通道送入新鲜空气，启动此区域相关的排烟风机排烟，迫降电梯供消防员专用，启动此栋建 筑消防广播通知疏散。 c、维修部派人员必须到水泵房，紧急查看供水阀、补水阀阀位，保障灭火用水水源供应。 d、维修部派人员对火区停电。 e、义务消防队派人员为监查消火栓水力情况，因为管网常备水量仅够短时使用，对打开的消火栓要按下箱 内的消火栓按钮，使消防中心掌握消火栓使用情况。 f、消防中心根据消火栓使用情况及火场指挥的调度命令启动消火栓泵二次为管网供水加压。 g、消防中心根据楼层水流指示动作情况情况及火场指挥的调度命令启动喷淋泵泵供水加压。 h、水泵房的维修部人员必须随时与消防中心取得联系，监测消火栓泵及喷淋泵的运转，管网水压必须在 5MPa----9MPa之间，必要时将控制柜由联动状态转为手动状态，在保障灭火的同时严防水压过高冲开管网， 由火灾变水灾。 i、消防中心要随时根据起火层楼层以上感烟探头传来的烟雾情况和现场汇总上来的疏散进度适时启动该楼 层消防广播通知疏散，由近而远，逐层分流、疏散。
火灾自动报警及消防联动系统课件
利用光散射原理对烟雾浓度进行检 测，具有较高的灵敏度和抗干扰能 力。
红外感烟探测器
利用红外线对烟雾进行检手动报警按钮
机械手动报警按钮
手动触发报警装置，发出火灾报警信 号。
电子手动报警按钮
通过电子电路实现对报警装置的触发 ，具有更高的可靠性。
消防联动控制设备
01
根据消防联动控制设备的类型和功能，将其安装在合适的位置，如墙壁、地板、 天花板等。
设备调试
检查设备的功能是否正常，同时测试其与火灾探测器和手动报警按钮的联动是否 正常。
05
CATALOGUE
系统维护与保养
日常检查与保养
每日检查系统的运行状态，确保 各设备正常工作。
定期清理设备表面灰尘，保持设 备清洁。
火灾自动报警及消防联动系统的历史 可追溯到20世纪初，经历了从机械 式到电子式再到智能化的演变过程。
目前，智能化火灾自动报警及消防联 动系统已成为主流，具有高度自动化 、智能化、网络化等特点，为消防安 全提供了强有力的保障。
02
CATALOGUE
系统组成与工作原理
火灾探测报警系统组成与工作原理
探测器
探测器是火灾探测报警系统的核心部件，用于检测火灾产 生的烟雾、温度、气体等信号，并将其转化为电信号传输 给报警控制器。
报警控制器
报警控制器是火灾探测报警系统的核心控制单元，负责接 收探测器传输的电信号，并进行数据处理、判断是否发生 火灾，同时输出相应的报警信号。
传输线路
传输线路用于连接探测器和报警控制器，传输探测器检测 到的信号以及报警控制器的控制信号。
消防联动系统
由消防控制中心和若干个子系统 组成，可对火灾进行监测、报警 、控制和管理的自动化系统。
红外感烟探测器
利用红外线对烟雾进行检手动报警按钮
机械手动报警按钮
手动触发报警装置，发出火灾报警信 号。
电子手动报警按钮
通过电子电路实现对报警装置的触发 ，具有更高的可靠性。
消防联动控制设备
01
根据消防联动控制设备的类型和功能，将其安装在合适的位置，如墙壁、地板、 天花板等。
设备调试
检查设备的功能是否正常，同时测试其与火灾探测器和手动报警按钮的联动是否 正常。
05
CATALOGUE
系统维护与保养
日常检查与保养
每日检查系统的运行状态，确保 各设备正常工作。
定期清理设备表面灰尘，保持设 备清洁。
火灾自动报警及消防联动系统的历史 可追溯到20世纪初，经历了从机械 式到电子式再到智能化的演变过程。
目前，智能化火灾自动报警及消防联 动系统已成为主流，具有高度自动化 、智能化、网络化等特点，为消防安 全提供了强有力的保障。
02
CATALOGUE
系统组成与工作原理
火灾探测报警系统组成与工作原理
探测器
探测器是火灾探测报警系统的核心部件，用于检测火灾产 生的烟雾、温度、气体等信号，并将其转化为电信号传输 给报警控制器。
报警控制器
报警控制器是火灾探测报警系统的核心控制单元，负责接 收探测器传输的电信号，并进行数据处理、判断是否发生 火灾，同时输出相应的报警信号。
传输线路
传输线路用于连接探测器和报警控制器，传输探测器检测 到的信号以及报警控制器的控制信号。
消防联动系统
由消防控制中心和若干个子系统 组成，可对火灾进行监测、报警 、控制和管理的自动化系统。
火灾自动报警系统讲义共27页PPT
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
火灾自动报警系统讲义 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
消防自动报警及联动系统培训课件
ZSXZF型信号闸阀
产品结构： 信号闸阀是由球墨铸件本体、铜调节 丝杆、阀板、 传动臂、支架、限位控制开 关等组成。限位控制开关是选用与本件品 质相匹配的进口装置，安装在闸阀颈部， 位于旋转手轮下面、开关支架上，确保外 形精致、启闭灵敏。 工作原理： 顺时针转动手轮，当闸板关闭到口径 截面80％时，这时传动臂及导杆压迫限位 开关，开关内的3号与4号触点接通，1号 与2号触点断开，显示关闭讯号，此时传 动臂在调节丝杆的下端。而逆时针转动手 轮，在闸板打开到口径截面一半时，开头 内的1号与2号触点接通，3号与4号触点断 开，显示开启讯号，此时传动臂在调节丝 杆的上端。闸阀的开启和关闭，可通过讯 号设施，清楚显示在控制屏的灯号上。
工作原理
工作原理 通过隔膜室的水压作用于活塞及顶杆，继 而施加于转臂，转臂即可将阀瓣组件锁紧， 实现良好的密封关闭。当发生火警时，由 火灾探测器发出信号，开启雨淋阀上的电 磁阀，或作感温信号用的闭式喷头遇热炸 开，（也可打开手动紧急装置）使隔膜室 内的水快速排出，压力下降，阀瓣组件即 被打开，水流入系统管网侧，并由喷头喷 出进行灭火，同时流入报警管路，使水力 警铃发出报警，和接通压力开关，给总控 制室发出电信号及启动消防泵供水
报警设备
9、JTY-GF-GSJT103/B型点型家用光电感烟火灾探 测器 10、GST-LD-8306型接口模块 11、GST-LD-8313型隔离器 12、GST-LD-8319型编址接口模块 13、J-SAP-8401型手动火灾报警按钮 14、LD-8404型消火栓按钮 15、GST-LD-8300型单输入模块 16、GST-LD-8301型单输入/单输出模块 17、GST-LD-8302型切换模块 18、GST-LD-8303型双输入/双输出模块 19、GST-LD-8314型火灾光警报器
《火灾自动报警》课件
应用领域的拓展
古建筑保护
01
针对古建筑的特点，设计专用的火灾自动报警系统，以保护这
些珍贵的历史文化遗产。
森林防火
02
在森林防火领域，开发适用于森林环境的火灾自动报警系统，
以预防森林火灾的发生。
地铁系统
03
在地铁系统中应用火灾自动报警系统，以确保地铁列车的安全
运行和乘客的生命安全。
智能化和网络化的发展
《火灾自动报警》ppt课件
目录
• 火灾自动报警系统概述 • 火灾自动报警系统的组成和工作原理 • 火灾自动报警系统的安装和维护 • 火灾自动报警系统的应用场景和案例分析 • 火灾自动报警系统的未来发展趋势和展望
01
火灾自动报警系统概述
火灾自动报警系统的定义
火灾自动报警系统
一种利用探测器探测火灾并自动 发出警报的消防安全系统。
发展阶段
随着科技的发展，火灾自动报警系统 不断升级改进，采用智能型探测器和 总线制传输方式，提高了系统的可靠 性和稳定性。
02
火灾自动报警系统的器
通过监测空气中的烟雾 颗粒来感应火灾，发出
报警信号。
红外线探测器
利用红外线感知物体的 热量变化，用于检测早
期火灾。
感温探测器
05
火灾自动报警系统的未来发展趋 势和展望
技术创新和升级
1 2 3
无线化技术
随着无线通信技术的不断发展，未来火灾自动报 警系统将更加倾向于无线化，以减少布线成本和 安装难度。
智能化传感器
利用人工智能和机器学习技术，开发更智能的火 灾探测传感器，能够更快速、准确地识别火灾并 发出报警。
多技术融合
将多种探测技术（如烟雾、火焰、温度等）融合 在一起，以提高火灾探测的准确性和可靠性。

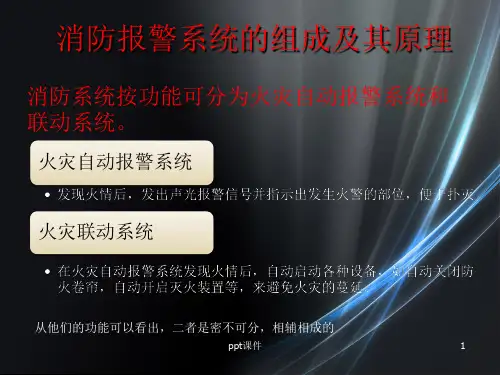

消防自动报警系统课件 ppt课件
ppt课件
34
五、可燃气体探测器应用场所
1、使用管道煤气或天然气的场所； 2、煤气站和煤气表房以及存储液化石油气罐的场所； 3、其他散发可燃气体和可燃蒸气的场所； 4、有可能产生一氧化碳气体的场所，宜选择一氧化碳气体 探测器。
ppt课件
35
六、红外光束感烟火灾探测器应用场所
1、适宜应用于无遮挡大空间或有特殊要求的场所。 2、相邻两组红外光束感烟探测器的水平距离不应大于14 米； 3、探测器的发射器和接收器之间的距离不宜长过100米； 4、探测器安装据地高度不宜超过20米。
ppt课件 23
第二节、火灾自动报警系统的基本形式
1、区域报警系统
由火灾探测器、手动报警按钮、区域火灾报警控制器或
火灾报警控制器、火灾警报装置及电源组成。
2、集中报警系统
由火灾探测器、手动报警按钮、区域火灾报警控制器或 区域显示器（两台以上）、集中火灾报警控课件
ppt课件 1
火灾探测的基本原理
火灾探测的基本原理就是用一种敏感元件对火灾气体 、烟雾、温度和火焰等火灾信息作出有效反应，并通过对 火灾信息参量的测量、分析，判断被测区域是否有火灾存 在。
ppt课件
8
ppt课件
9
感温火灾探测原理
1、感温探测原理 利用感温元件接受被监测环境或物体对流、传导、辐 射传递的热量，并根据测量、分析的结果判定是否发生火 灾。 2、感温探测器的特点 感温探测器工作比较稳定，不受非火灾性烟尘雾气等 干扰，误报率低，可靠性高。
24
3、控制中心报警系统
由火灾探测器、手动报警按钮、区域火灾报警控制器 或 区域显示器（两台以上）、集中火灾报警控制器（至少一 台）、消防联动控制设备（至少一台）、火灾警报装置、消 防电话、火灾应急广播、火灾应急照明及电源组成。
火灾自动报警系统精品PPT课件
第二节 火灾探测器
【学习目标】 1、能够正确识别火灾探测器。 2、能够正确指出火灾探测器的结构组成。
3、能够正确分析火灾探测器的工作原理。
【学习内容】
火灾探测器是组成火灾自动报警系统的重要组件， 它的作用是监视被保护区域有无火灾发生。一旦 发现火情，就将火灾的特征物理量，如温度、烟 雾浓度、辐射光强度等转换成电信号，向火灾报 警控制器发送报警信号。对于易燃易爆场所，火 灾探测器主要探测其周围空间的可燃气体浓度，
四、感烟火灾探测器 (一)离子感烟火灾探测器 根据这种火灾探测器内电离室的结构形式，离子
感烟火灾探测器可以分为双源离子感烟火灾探测 器和单源离子感烟火灾探测器。 1、基本结构
离子感烟火灾探测器由电离室、外壳及电路组成。
（1）电离室
电离室内有放射源、极板及固定部件。
①放射源采用镅241(Am241)的α射线源，其放射 性活度一般小于10μCi，其性能和安全指标都可 满足要求。
当有火灾发生时，烟雾粒子进入电离室后，被电 离部分(区域)的正离子和负离子被吸附到烟雾粒 子上，使正、负离子相互中和的几率增加，从而 将烟雾粒子的浓度大小以离子电流变化量的形式 表示出来，实现对火灾的检测。
（2）外壳
离子感烟探测器的外壳构成探测器的形状，起着 保护内部结构的作用，外壳的结构还对外界气流 进入电离室的速度起主要作用，影响电离室的性 能。
(二）工作电压和允差
工作电压是指火灾探测器处于工作状态时所需供 给的电源电压，目前火灾探测器的工作电压一般 为DC24V、DC12V。
允差是指火灾探测器工作电压的允许波动范围， 按国家标准规定，允差为额定工作电压的-15%～ +10%，允差值越大越好。
（三）响应阈值和灵敏度
火灾自动报警系统ppt
消防主机
远程联动盘
排烟风机
正压送风机
消 防 联 动 控 制 器
火 灾 探 测 器
火 灾 报 警 控 制 器
传 输 设 声 和 或 光 警 报 器
手 动 火 灾 报 警 按 钮
消 防 控 制 室 图 形 显 示 装 置
消防电气控制装置 消 防 电 话 消 防 应 急 广 播 气 体 灭 火 控 制 器 防 火 卷 帘 控电动装置
2.0.4 安装间距 Spacing
两个相邻火灾探测器中心之间的水平距离。 2.0.5 保护半径 Monitoring Radius 一只火灾探测器能有效探测的单向最大 水平距离。 2.0.6 区域报警系统 Local Alarm System 由区域火灾报警控制器和火灾探测器等组成，或 由火灾报警控制器和火灾探测器等组成，功能简 单的火灾自动报警系统。
高温令喷头的温感元件炸开，
喷头喷水灭火，系统内压力下 降，阀瓣打开，水源不断进入 系统内，流向开启的喷头，持 续喷水灭火。同时，少量水源 由阀座内孔进入报警管道，经 过滤器、延迟器，然后推动水 力警铃报警。另外，压力开关 被启动后，发出电讯号及起动 补给水泵。
ZSFG 型杠杆雨淋阀 产品结构 ZSFG 型杠杆雨淋阀具有防 复位机构及阀体外人工复 位机构。主要由供水信号 蝶阀、雨淋阀本体、手动 紧急装臵、防复位机构、 报警试验阀、自动滴水阀、 排水阀、电磁阀、单向阀、 过滤器、压力表、压力开 关、水力警铃及管路等组 成。
2手动控制方式，应将喷淋消防泵控制
箱（柜）的启动、停止按钮用专用线路 直接连接至设臵在消防控制室内消防联 动控制器的手动控制盘，实现喷淋消防 泵的直接手动启动、停止； 3干管水流开关动作信号作为系统的联 动反馈信号，应传至消防控制室，并在 消防联动控制器上显示。
