超声波流量计
定义
超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。
原理
根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。
超声流量计和电磁流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。
优缺点
优点
超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。
它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
缺点
现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制，以及高温下被测流体传声速度的原始数据不全。
目前我国只能用于测量200℃以下的流体。
另外，超声波流量计的测量线路比一般流量计复杂。
这是因为，一般工业计量中液体的流速常常是每秒几米，而声波在液体中的传播速度约为1500m/s左右，被测流体流速(流量)变化带给声速的变化量最大也是10－3数量级．若要求测量流速的准确度为1%，则对声速的测量准确度需为10-5～10-6数量级，因此必须有完善的测量线路才能实现，这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。
超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。
超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。
这样就实现了流量的检测和显示。
超声波流量计换能器的压电元件常做成圆形薄片，沿厚度振动。
薄片直径超过厚度的10倍，以保证振动的方向性。
压电元件材料多采用锆钛酸铅。
为固定压电元件，使超声波以合适的角度射入到流体中，需把元件放入声楔中，构成换能器整体(又称探头)。
声楔的材料不仅要求强度高、耐老化，而且要求超声波经声楔后能量损失小即透射系数接近1。
常用的声楔材料是有机玻璃，因为它透明，可以观察到声楔中压电元件的组装情况。
另外，某些橡胶、塑料及胶木也可作声楔材料。
特点功能
特点
◆独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。
◆无机械传动部件不容易损坏，免维护，寿命长。
◆电路更优化、集成度高；功耗低、可靠性高。
◆智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。
◆管段式小管径测量经济又方便，测量精度高。
超声波流量计常用压电换能器。
它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振动。
超声波以某一角度射入流体中传播，然
后由接收换能器接收，并经压电元件变为电能，以便检测。
发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。
辽宁东仪自控科技股份有限公司是超声波流量计的生产厂家——欢迎您到辽宁东仪自控官方网站进行咨询。
超声波流量计校验方法
超声波流量计校验方法宝子！今天咱们来唠唠超声波流量计的校验方法哈。
一、零点校验。
这就像是给流量计定个初始值呢。
把管道里的流体都放空，让流量计处于没有流量通过的状态。
然后查看流量计显示的数值，正常情况下应该是接近零的。
要是偏差比较大，那可就得调整一下啦。
就像给一个刚睡醒迷迷糊糊的小宝贝纠正姿势一样，得让它从最基础的状态就准确起来。
二、标准表比对法。
这个方法可就像是找个学霸来和它作比较呢。
找一个已经校准过的、精度更高的标准流量计，把它和要校验的超声波流量计安装在同一段管道上。
让流体在管道里正常流动，然后同时记录两个流量计的读数。
如果两个读数相差在允许的误差范围内，那咱这个超声波流量计就还挺靠谱的。
要是差得太多，那就得好好检查检查是哪里出问题喽。
这就好比两个人参加同一场考试，答案要是差太多，肯定有一个是有状况的。
三、容积法校验。
这就有点像给它来个大考验啦。
找一个已知容积的容器，比如说大水箱之类的。
先把容器里的水排空，然后让超声波流量计计量流入这个容器的水量。
当容器被装满的时候，看看流量计显示的流量数值计算出来的水量和容器实际的容积是不是差不多。
要是不一样，那就要调整流量计的系数之类的啦。
就像是给它一个具体的任务量，看它能不能完成得漂亮。
四、流速法校验。
这种方法呢，就是通过测量管道内的流速来校验。
我们可以用一些专门测量流速的仪器，像流速仪之类的。
在管道的几个不同位置测量流速，然后根据管道的横截面积算出流量。
再和超声波流量计显示的流量对比。
如果不一样，那也得找找原因，是超声波流量计的传感器安装有问题，还是它本身的计算程序有小毛病呢？这就像是从不同的角度去审视一个人的能力一样，多方面考察才能更准确。
校验超声波流量计虽然有点小复杂，但只要按照这些方法来，就可以让它好好工作，准确测量流量啦。
宝子，你要是还有啥不明白的，随时再问我哦。
。
超声波流量计-百度百科
超声波流量计-百度百科
JK系列超声波流量计/超声波热量表/超声波工业水表通过高精度时间数字转换芯片对超声波传输时间进行测量，有效克服零点漂移、小流量测量误差大等问题；综合利用频差法和时差法，使用实时声速、温度补偿等技术对流量进行补偿；人机接口画面丰富，支持多种通信方式；产品具有稳定性好、零点漂移小、测量精度高、量程比宽，抗干扰性强等特点。
超声波流量计产品特点
1、全系列产品流量测量精度优于1.0级；
2、支持多声道测量，默认为双声道，有效提高了仪表在复杂流体状态中的测量准确性和可靠性；
3、综合采用频差法和时差法测量技术，声速自动补偿，时间分辨率达到45皮秒，有效避免零点漂移，提高了小流量测量精度；
4、支持RS485通信，具有4~20mA变送功能，与企业能源管理系统集成更加方便；
5、支持AC 220V、DC 24V两种电源输入方式；
6、主机与探头类型多样化，可根据现场需求搭配使用，能够满足特殊环境的安装与测量；
7、人机界面丰富，使用操作便捷。
嘉可自动化仪表的超声波流量计产品种类齐全，主要有手持式超声波流量计、便携式超声波流量计、外夹式超声波流量计、插入式超声波流量计、管道式超声波流量计、固定式超声波流量计、一体式超声波
流量计、分体式超声波流量计、模块式超声波流量计、超声波工业水表、电池供电型超声波水表、超声波冷/热量表等。
超声波流量计适用范围
超声波流量计适用范围超声波流量计是一种非接触式流量测量仪器，广泛应用于工业、农业以及住宅等各个领域。
其原理是利用超声波在流体中的传播速度差异来测量流速和流量。
超声波流量计具有测量精度高、无压力损失、不受流体特性限制等优点，适用范围广泛。
本文将从工业、农业和住宅三个方面介绍超声波流量计的适用范围。
一、工业应用超声波流量计在工业领域的应用非常广泛。
首先，在化工行业中，超声波流量计可以用于测量各种化工液体的流速和流量，如酸、碱、溶液等。
其快速、准确的测量结果使得工厂能够实时监测和控制流体的流动，提高生产效率，降低资源浪费。
其次，在石油化工领域，超声波流量计能够测量各种油品（原油、汽油等）和气体的流速和流量，用于油罐、管道和储罐的监测和计量，确保流体输送过程的准确和安全。
此外，超声波流量计还被广泛应用于供水、供气等公用设施领域，以及钢铁、电力、纺织等各个工业行业，实现对各种液体和气体的精确测量和控制。
二、农业应用超声波流量计在农业领域的应用也非常重要。
在灌溉系统中，超声波流量计可以用于测量和控制水流的流速和流量，确保农田得到适当的灌溉，提高作物的生长效果。
超声波流量计对于各种液态肥料的流速和流量的测量也非常有帮助，确保农田得到适当的营养供给。
此外，超声波流量计还可以用于饮水系统、农田水利工程等方面的监测与测量，提高农业生产的效率和可持续性。
三、住宅应用在住宅领域，超声波流量计也发挥着重要的作用。
在暖通空调系统中，超声波流量计可以用于测量和控制冷热水的流速和流量，确保供暖和制冷系统的稳定运行。
超声波流量计对于供水系统和燃气的流速和流量测量也非常有帮助，保障住宅的正常供水和燃气使用。
另外，在家庭用电监测中，超声波流量计可以用于测量家庭用电设备的电量消耗，提供节能和负荷管理的参考数据，实现家庭用电的科学管理。
总结超声波流量计以其高精度、非接触等优点，在工业、农业和住宅等领域的应用范围非常广泛。
它能够测量各种流体的流速和流量，包括液体和气体。
超声波流量计的基本原理
超声波流量计的基本原理今天咱们来聊聊超声波流量计这个超有趣的东西哦。
你知道吗？超声波流量计就像是一个超级聪明的流量小侦探呢。
它的原理呀，和声音在介质里传播的那些奇妙事儿紧密相关。
咱先说说声音传播的速度吧。
在不同的介质里，声音传播的速度是不一样的哦。
就像你在空气中说话，声音传播的速度和在水里传播的速度就有很大差别。
超声波呢，是一种频率很高的声音，高到咱们人耳都听不到啦。
超声波流量计就是利用了超声波在流体（比如水或者油之类的液体）中传播速度的变化来测量流量的。
想象一下，有两个小超声波探头，就像两个小耳朵一样，放在管道的两边。
一个探头发出超声波，这个超声波就像一个小信使，朝着另一个探头飞奔而去。
当管道里没有流体流动的时候呢，超声波就按照它在这个介质里正常的速度传播过去。
但是呀，一旦管道里的流体开始流动了，就像是给这个小信使设置了一个小障碍，又像是给它加了一股顺风或者逆风。
如果流体朝着和超声波传播相同的方向流动，那超声波就会被“推”着走得更快一点；要是流体朝着和超声波传播相反的方向流动呢，超声波就会被“拖”着，走得慢一些。
这时候就很有趣啦，流量计就像一个特别机灵的小脑袋，它能准确地检测到超声波到达另一个探头的时间。
通过比较有流体流动和没有流体流动时超声波传播时间的差异，就能算出流体的流速啦。
就好像它能从超声波这个小信使的行程变化里，读懂流体流动的小秘密。
而且哦，这个超声波在管道里传播的时候，还不是随随便便的呢。
它的传播路径是有讲究的。
有时候是沿着管道的直径方向传播，这种叫做直射式超声波流量计。
还有一种呢，是超声波在管道里经过多次反射才到达另一个探头的，就像走了一个弯弯绕绕的小路，这种就是反射式超声波流量计。
你看，超声波流量计是不是很神奇呀？它就这么巧妙地利用了超声波在流体中的传播特性，来把那些看不见摸不着的流体流量给测量出来。
这就像是它在和流体玩一个小小的时间游戏，从时间的变化里算出流量这个大秘密。
而且呀，超声波流量计还有好多优点呢。
超声波流量计原理
超声波流量计原理超声波流量计是一种利用超声波技术来测量流体流速的仪器。
它主要由传感器、转换器和显示器组成。
传感器用于发射和接收超声波信号，转换器用于处理信号并将其转换为流速值，显示器用于显示流速数值。
超声波流量计的原理是利用超声波在流体中传播的速度与流体流速成正比的关系来测量流速。
超声波流量计的原理基于多普勒效应。
当超声波信号穿过流体时，如果流体是静止的，超声波的频率不会发生变化。
但是，如果流体是运动的，超声波的频率会发生变化，这就是多普勒效应。
根据多普勒效应，当超声波与流体运动方向一致时，超声波频率增加；当超声波与流体运动方向相反时，超声波频率减小。
通过测量超声波信号的频率变化，可以计算出流体的流速。
超声波流量计的原理还涉及到超声波在流体中传播的速度。
超声波在流体中传播的速度与流体的密度和压力有关，但与流速无关。
因此，通过测量超声波在流体中传播的速度，可以得到流体的密度和压力，从而计算出流速。
超声波流量计的原理还包括超声波传感器的安装位置。
传感器的安装位置对测量结果有很大影响。
通常情况下，传感器应该安装在流速较大的地方，以保证测量的准确性。
此外，传感器的安装位置还应该避免有气泡、杂质等影响超声波传播的物质，以确保测量的可靠性。
总的来说，超声波流量计的原理是基于超声波在流体中传播的速度与流体流速成正比的关系来测量流速。
它利用多普勒效应和超声波在流体中传播的速度来实现流速的测量。
通过合理安装传感器，可以确保测量结果的准确性和可靠性。
超声波流量计因其测量范围广、精度高、不易受流体性质影响等优点，被广泛应用于工业生产、环境监测、水利水电等领域。

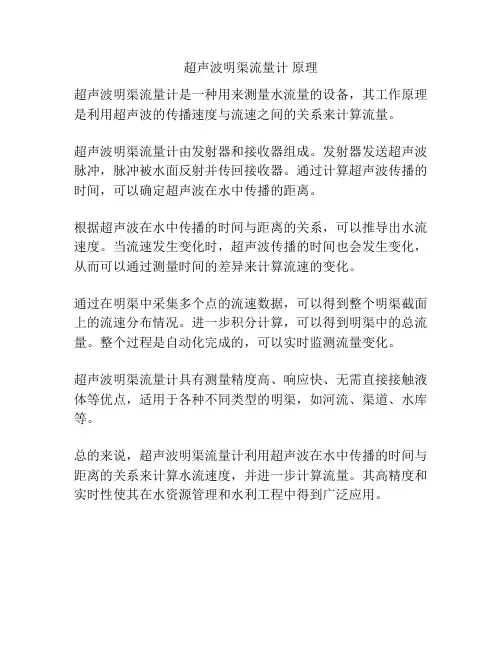

超声波明渠流量计 原理
超声波明渠流量计原理
超声波明渠流量计是一种用来测量水流量的设备，其工作原理是利用超声波的传播速度与流速之间的关系来计算流量。
超声波明渠流量计由发射器和接收器组成。
发射器发送超声波脉冲，脉冲被水面反射并传回接收器。
通过计算超声波传播的时间，可以确定超声波在水中传播的距离。
根据超声波在水中传播的时间与距离的关系，可以推导出水流速度。
当流速发生变化时，超声波传播的时间也会发生变化，从而可以通过测量时间的差异来计算流速的变化。
通过在明渠中采集多个点的流速数据，可以得到整个明渠截面上的流速分布情况。
进一步积分计算，可以得到明渠中的总流量。
整个过程是自动化完成的，可以实时监测流量变化。
超声波明渠流量计具有测量精度高、响应快、无需直接接触液体等优点，适用于各种不同类型的明渠，如河流、渠道、水库等。
总的来说，超声波明渠流量计利用超声波在水中传播的时间与距离的关系来计算水流速度，并进一步计算流量。
其高精度和实时性使其在水资源管理和水利工程中得到广泛应用。
超声波流量计的原理及应用
超声波流量计的原理及应用【摘要】超声波流量计是一种利用超声波测量流体流速的设备，具有精度高、稳定性好等优点。
本文首先介绍了超声波流量计的工作原理，包括利用超声波在流体中传播速度受流速影响的特性进行测量。
然后讨论了超声波流量计在水利、石油、化工等领域的应用，包括流量监测、流速测量等方面的具体应用案例。
最后总结了超声波流量计的优点和局限性，指出其在工业生产中的重要性和发展前景。
通过本文的介绍，读者能够更全面地了解超声波流量计在工程技术中的重要作用以及未来的应用趋势。
【关键词】超声波流量计，原理，应用，引言，结论1. 引言1.1 超声波流量计的原理及应用超声波流量计是一种利用超声波技术进行流量测量的仪器。
它通过测量在流体中传播的超声波的速度来计算流体的流量。
超声波流量计的原理是利用超声波在流体中的传播速度随流速变化的规律，通过测量超声波的传播时间来确定流体的流速，进而计算出流量。
超声波流量计通常由传感器、计算器和显示器等部件组成，其中传感器负责发射和接收超声波信号，计算器负责处理信号并计算流量值，显示器则将结果显示出来。
超声波流量计具有测量范围广、精度高、响应速度快等优点，广泛应用于水力、石油、化工、食品等行业的流量测量领域。
在水力工程中，超声波流量计可以用于监测水流的流量，帮助管理水资源；在石油行业，超声波流量计可以用于监测油气管道中的流量，确保生产运行正常；在化工工业中，超声波流量计可以用于监测化工原料的流动情况，保证生产过程的稳定性。
超声波流量计以其准确、可靠的测量结果，为各行业的流量监测提供了有力的支持。
2. 正文2.1 超声波流量计的原理超声波流量计是一种利用超声波技术来测量流体流速的设备。
其原理基于多普勒效应和声速的关系，通过发送和接收超声波来分析流体的速度和流量。
具体来说，超声波流量计包括发射器和接收器两部分，发射器发送超声波到流体中，接收器接收流体中反射回来的超声波。
根据反射回来的超声波频率的变化，可以计算出流体的速度和流量。
超声波流量计
v=
单反射和双反射声道
Q.Sonic-5® （CheckSonic）Transducer Position Axial, path 1 Axial, path 3 Axial, path 5 Swirl, path 2 Swirl, path 4
单反射声道
A/B A B
声道配置比较分析结论
1、平行声道是数字式传输时间法的早期应用模型，探头 技术容易实现，但对轴向速度的分布不对称、二次分 析涡流的能力、权重因子固定等问题缺乏解决手段。 2、反射式声道技术的应用，大大提高了测量的声程长度， 而且在轴向速度分布不对称、消除涡流影响、权重因 子自动调整等方面进行了改进，提高了仪表的现场使 用精度。 3、多声道反射式声道结构的设计，可以更加全面捕捉通 过流量计截面的流态信息，确保计量精度的提高。 4、独特的多声道反射声道均匀、平衡分布的结构，在现 场各种复杂情况下安装，均可保证流量计正常工作， 计量精度不受影响。对现场复杂流态及时检测，消除 各种不对称流体对计量精度带来的各种影响。
五.超声波流量计的安装注意事项
1、超声波流量计在现场安装前，必须将其 送到法定计量检定。 2、应注意调整超声流量计的测量声道的安 装方位，使超声波在管内壁的反射点都不在管道 的底部。这种安装要求可以防止在管道底部可能 聚集的液体或脏污所引起的超声信号的衰减和潜 在的失去测量结果的危险。
超 声 波 流 量 计
目录
一.超声波流量计分类 二.超声波流量计系统组成部分 三.超声波流量计的特点 四.超声流量计的基本工作原理 五.超声波流量计的安装注意事项 六.外夹式超声波特点
一.超声波流量计分类
流量计按换能器安装方式可分为插入式和外夹式 两种形式。 插入式流量计根据换能器的数量不同，分为单声 道流量计，双声道流量计和多声道流量计。 流量计按计量方式分为：贸易用流量计和核查流 量计。 贸易用流量计只有二声道以上插入式超声波流量 计。
超声波流量计标准
超声波流量计标准超声波流量计是一种用于测量液体流速的设备，它利用超声波的传播速度来计算流体的流量。
超声波流量计具有测量精度高、无需直接接触流体、不易受流体污染等优点，因此在工业生产和实验室研究中得到了广泛应用。
然而，为了确保超声波流量计的测量结果准确可靠，制定了一系列的标准来规范其设计、制造、安装和使用。
首先，超声波流量计的设计和制造需要符合相关的国际标准，如ISO 11631《液体流量计量的基本要求和试验》和ISO 17089《超声波流量计的性能要求和试验》等。
这些标准规定了超声波流量计的测量范围、精度等技术指标，以及对其结构、材料、防护等方面的要求，确保超声波流量计具有良好的测量性能和可靠的使用安全性。
其次，超声波流量计的安装和使用也需要遵循相应的标准和规范。
例如，应根据流体的性质和流速选择合适的超声波传感器，并确保其安装位置符合标准要求，避免受到外部干扰和流体扰动。
此外，超声波流量计的使用环境也需要符合相关的标准，如温度、压力、湿度等方面的要求，以确保测量结果的准确性和稳定性。
另外，超声波流量计的维护和校准也是非常重要的。
根据ISO 11631的要求，超声波流量计应定期进行校准和检验，以确保其测量精度和稳定性。
同时，超声波流量计的维护保养也需要按照相关的标准和要求进行，包括清洁、防护、零部件更换等，以延长其使用寿命并保证测量的准确性。
总之，超声波流量计作为一种先进的流量测量设备，其设计、制造、安装、使用、维护和校准都需要严格遵循相关的标准和规范，以确保其测量结果的准确可靠性。
只有在严格遵守标准的前提下，超声波流量计才能发挥其优势，为工业生产和科学研究提供准确的流量数据，促进相关领域的发展和进步。
超声波流量计
原理： 根据对信号检测的原理超声波流量计可分为传播速度 差法(直接时差法、时差法、相位差法和频差法)、波束偏 移法、多普勒法、互相关法、空间滤法及噪声法等。 超声流量计和超声波流量计一样，因仪表流通通道未 设置任何阻碍件，均属无阻碍流量计，是适于解决流量测 1 量困难问题的一类流量计，特别在大口径流量测量方面有 较突出的优点，它是发展迅速的一类流量计之一。 超声波流量计采用时差式测量原理：一个探头发射信 号穿过管壁、介质、另一侧管壁后，被另一个探头接收到 ，同时，第二个探头同样发射信号被第一个探头接收到， 由于受到介质流速的影响，二者存在时间差Δt，根据推算 可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt ，进而可以得到流量值Q。
2
注意事项
超声波流量计正确选型才能保证超声波流量计更好的使用。选用什么种类的超声波 流量计应根据被测流体介质的物理性质和化学性质来决定?使超声波流量计的通径、 流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量 的要求。 1、精密功能检查 精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用 于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级 ，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是 检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5 级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式超声波流量计。 2、可测量的介质 1 测量介质流速、仪表量程与口径 测量一般的介质时，超声波流量计的满度 流量可以 在测量介质流速0.5—12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与 工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能 满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从 而提 高管内流速，得到满意测量结果。 超声波液位计测量水位的原理以及安装要求： 超声波液位计工作时，高频脉冲声波由换能器（探头）发出，遇被测物体（水面）表 面被反射，折回的反射回波被同一换能器（探头）接收，转换成电信号。脉冲发送和 接收之间的时间（声波的运动时间）与换能器到物体表面的距离成正比，声波传输的 距离S与声速C和传输时间T之间的关系可以用公式表示：S= CⅩT/2 例如：声速C=344m/s，传输时间为50ms，即可算出传输的距离为17.2m，测定距离 为8.6m。
