技术交底记录表
桥台锥体护坡技术交底
交底单位:中国中铁八局拉日铁路一分部 2012年4月8日编号:
交底人:复核人:接收单位:副经理、安质部、物设部、
现场领工、作业班组
具体交底内容附后。
接收人:
副经理:
安质部:
物设部:
现场领工:
作业班组:

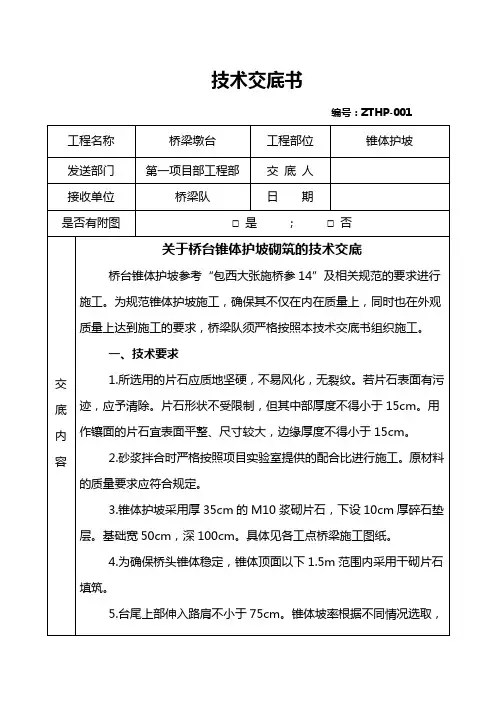

技术交底书
编号:编制单位工程部日期2012年4月8日工程名称桥台锥体护坡
一、施工适用部位
柳梧中桥桥台锥体护坡
二、技术交底内容
1、台尾上部伸入路肩不小于75cm。锥体采用渗水土分层进行夯实填筑至
设计高度,待锥体稳定后按照设计坡度进行刷坡。锥体铺砌采用M10浆砌
片石,铺砌厚度35cm,下设10cm厚碎石垫层。
2、为保证桥头锥体稳定,对填土路堤的锥体顶面以下1.5m范围内用干砌
片石填筑。当线路路基与桥头路基的宽度及坡度不同时,应平顺相接,以
利于排水。
3、砌筑前对锥体边坡进行清理,使坡面无凹凸不平现象,铺砌基底应清
理干净。
4、锥体基础采用M10浆砌片石垂裙基础,垂裙高1m,宽0.5m。本桥处于
无冲刷地带,锥体基底埋深不小于地面以下2.5m(含基础高1m)。
5、铺砌石料应选择质地坚硬,不易风化,无裂纹。石料表面污渍应予清
除。石料形状无要求,中部厚度≥15cm,镶面石料表面要平整,尺寸尽量
要大,边缘厚度≥15cm。
6、砌体采用挤浆法砌筑,分段砌筑,各砌块的砌缝应相互交错、咬搭,
砌缝砂浆饱满,砌缝整齐。石料应大小搭配,较大的石料应以大面为底,
较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料,将砌缝挤紧。表
面砌缝宽度不大于4cm,两层间竖向错缝不小于8cm,无脱落和裂缝。每砌
筑120cm高度以内应找平一次。
7、片石砌筑前必须浇水湿润,表面如有泥土、水锈必须清除干净;片石
在砌筑底层时,如基底为岩石或混凝土基础,应先将基底清洗干净,再座
浆砌筑。如基底为土质时,可直接座浆砌筑。当基底为松软土质时,应铺
设一层级配碎石后在进行砌筑。施工时不能采用灌浆法砌筑浆砌片石,应
先抹一层砂浆,再砌一层事先凿好的片石,然后再抹一层砂浆,再砌一层
片石,必须层层砌筑,不得像灌浆那样几层片石同时砌筑。
8、砌体砌筑应挂线施工,锥体土方应稳定压实后可施工浆砌片石,锥体
护坡的坡率参照“锥体坡率表”。砌筑时应从下面逐层向上砌筑。
9、砌体表面的勾缝所用砂浆强度不得小于砌体所用的砂浆强度,勾缝应
坚实、整齐,随砌随用灰刀刮平砌缝。
10、本桥两桥台锥体边坡上面向大里程右侧设检查梯,采用M10浆砌片石
砌筑。桥台锥体设排水沟与路基排水沟相接,将水引至桥台锥体意外天然
沟槽中。
11、锥体上每隔2m设置一道泄水孔,采用φ50mmPVC管,呈梅花型布置,
在砌筑过程中预埋φ50mmPVC管。
12、砌筑砂浆配合比采用实验室提供的施工配合比组织施工,原材料的计
量严格采用重量法计量,每盘砂浆用料均要过秤称量。
13、砌体砌筑完成后应及时覆盖,并经常洒水保持湿润,常温下养护期不
得小于7天。
14、施工时对既有拉萨侧桥台锥体进行防护,采用挡土板进行防护。
三、其他注意事项
1、砌筑施工时应正确佩戴安全防护用品。
2、施工现场应设置施工标志和警示标志,非施工人员不得进入施工现场。
3、泥浆水未经沉淀不得直接排入农田、河流、沟渠。
四、附:T行桥台锥体护坡结构图
在施工中若发现设计与现场实际情况不符,请及时与工程部技术人员联系解决
