高中同步测试卷(五)第五单元变压器和远距离输电(时间:90分钟,满分:100分)一、单项选择题(本题共7小题,每小题4分,共28分.在每小题给出的四个选项中,只有一个选项正确.)1.原线圈两端电压恒定时用理想变压器给纯电阻负载供电时,用下列哪种办法可以增大输入电流()A.增加原线圈的匝数B.增加副线圈的匝数C.在副线圈上多串联一个电阻D.使绕制线圈的导线粗一些2.(2016·高考四川卷)如图所示,接在家庭电路上的理想降压变压器给小灯泡L供电,如果将原、副线圈减少相同匝数,其他条件不变,则()A.小灯泡变亮B.小灯泡变暗C.原、副线圈两端电压的比值不变D.通过原、副线圈电流的比值不变3.理想变压器连接电路如图甲所示,已知原副线圈匝数比为10∶1,当输入电压波形如图乙时,电流表读数为2 A,则()A.电压表读数为282 V B.电压表读数为28.2 VC.输入功率为56.4 W D.输入功率为40 W4.如图所示,有一理想变压器,原、副线圈的匝数比为n,原线圈接正弦交流电压U,输出端接有一个交流电流表和一个电动机.电动机线圈电阻为R,当输入端接通电源后,电流表读数为I,电动机带动一重物匀速上升,下列判断正确的是()A.原线圈中的电流为nI B.变压器的输入功率为UI nC.电动机输出的总功率为I2R D.电动机两端电压为IR5.如图所示是变压器通过降压给用户供电的示意图.变压器输入电压是市电网的电压,不会有很大的波动.输出电压通过输电线输送给用户,输电线的电阻用R0表示,滑动变阻器R表示用户用电器的总电阻,当滑动变阻器的滑片P向下移动时,下列说法不正确的是()A.相当于增加用电器的数目B.A1表的示数随A2表示数的增大而增大C.V1表的示数随V2表示数的增大而增大D.变压器的输入功率增大6.超导材料电阻降为零的温度称为临界温度.1987年我国科学家制成了临界温度为90 K 的高温超导材料,利用超导材料零电阻的性质,可实现无损耗输电.现有一直流电路,输电线的总电阻为0.4 Ω,它提供给用电器的电功率为40 kW,电压为800 V.如果用临界温度以下的超导电缆替代原来的输电线,保持供给用电器的功率和电压不变,那么节约的电功率为()A.1 kW B.1.6×103 kWC.1.6 kW D.10 kW7.如图所示为理想变压器,其原、副线圈的匝数比为2∶1,原线圈接有交流电压u=220sin 100πt V,图中电压表和电流表均为理想交流电表,R2为负温度系数的热敏电阻(即当温度升高时,阻值减小),R1为定值电阻,C为电容器.下列说法正确的是()A.交流电压表的示数是110 VB.交流电的频率为100 HzC.通过R1的电流始终为零D.当R2处温度升高时,交流电压表的示数不变,交流电流表的示数变大二、多项选择题(本题共5小题,每小题6分,共30分.在每小题给出的四个选项中,有多个选项符合题意.)8.(2016·高考全国卷丙)如图,理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时,两灯泡均能正常发光.下列说法正确的是()A.原、副线圈匝数之比为9∶1B.原、副线圈匝数之比为1∶9C.此时a和b的电功率之比为9∶1D.此时a和b的电功率之比为1∶99.汽车消耗的主要燃料是柴油和汽油.柴油机是靠压缩汽缸内的空气点火的;而汽油机做功冲程开始时,汽缸中汽油和空气的混合气是靠火花塞点燃的.但是汽车蓄电池的电压只有12 V,不能在火花塞中产生火花,因此,要使用如图所示的点火装置,此装置的核心是一个变压器,该变压器的原线圈通过开关连到蓄电池上,副线圈接到火花塞的两端,开关由机械控制,做功冲程开始时,开关由闭合变为断开,从而在副线圈中产生10 000 V以上的电压,这样就能在火花塞中产生火花了.下列说法中正确的是()A.柴油机的压缩点火过程是通过做功使空气的内能增加的B.汽油机点火装置的开关始终闭合,副线圈的两端也会有高压C.接该变压器的原线圈的电源必须是交流电源,否则就不能在副线圈中产生高压D.汽油机的点火装置中变压器的副线圈匝数必须远大于原线圈的匝数10.如图甲所示,理想变压器原、副线圈的匝数比为4∶1,电压表和电流表均为理想电表,原线圈接如图乙所示的正弦交流电,图中R t为热敏电阻(随温度升高其电阻变小),R 为定值电阻.下列说法正确的是()A.副线圈两端电压的瞬时值表达式为u=92sin 50πt VB.t=0.02 s时电压表V2的示数为9 VC.变压器原、副线圈中的电流之比和输入、输出功率之比均为1∶4D.R t处温度升高时,电流表的示数变大,电压表V2的示数不变11.为了减少输电线路中电力损失,发电厂发出的电通常是经过升压变电站升压后通过远距离输送,再经过降压变电站将高压变为低压.某降压变电站将电压U0=11 0002 sin(100πt)V的交流电降为220 V供居民小区用电,则降压变电站变压器() A.原、副线圈匝数比为50∶1B.副线圈中电流的频率是50 HzC.原线圈的导线比副线圈的要粗D.输入原线圈的电流等于居民小区各用电器电流的总和12.图甲中的变压器为理想变压器,原线圈匝数n1与副线圈匝数n2之比为10∶1,变压器的原线圈接如图乙所示的正弦式交流电,三个阻值均为20 Ω的电阻R1、R2、R3和电容器C构成的电路与副线圈相接,其中,电容器的击穿电压为8 V,电压表V为理想交流电表,开关S处于断开状态,则()甲乙A.交流电压表V的读数约为7.07 V B.交流电流表A的读数为0.05 AC.电阻R2上消耗的功率为2.5 W D.若闭合开关S,电容器C会被击穿演算步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位.)13.(10分)如图所示为一台理想变压器,其原线圈200匝,副线圈400匝,并接一个R =110 Ω的负载电阻,其他电阻均不计.求:(1)当原线圈接在44 V直流电源上时,电压表示数为多大?(2)当原线圈接在输出电压U=2202sin 100πt V的交变电源上时,电压表示数和电流表的示数各为多大?此时变压器的输入功率为多大?14.(10分)如图所示,图甲是一理想变压器的电路连接,图乙是在原线圈两端所加的电压随时间变化的关系.已知原、副线圈的匝数之比为10∶1,电流表A2的示数为2 A,开关S断开.(1)求变压器输入功率和电压表的示数;(2)将开关闭合,定性分析电路中三个电表的示数变化情况.15.(10分)一居民小区有440户,以前每户平均消耗电功率为100 W ,使用的区间变压器匝数比为165∶6,恰好能使额定电压为220 V 的用电器正常工作,现在因家用电器增加,每户平均消耗的电功率为250 W ,若变压器输入电压仍为6 600 V ,区间输电线线路不变,为了使家用电器正常工作,需换用区间变压器,则此变压器的匝数比为多少?16.(12分)风力发电作为新型环保新能源,近几年来得到了快速发展.如图所示,风车阵中发电机输出功率为100 kW ,输出电压为250 V ,用户需要的电压为220 V ,输电线电阻为10 Ω.若输电线因发热而损失的功率为输送功率的4%.(1)试求:在输电线路中设置的升、降压变压器原、副线圈的匝数比; (2)画出此输电线路的示意图; (3)用户得到的电功率是多少?参考答案与解析1.[导学号26020065] 【解析】选B.根据U 1n 1=U 2n 2,增加副线圈的匝数,可以增大次级电压,从而增大次级电流,由I 1n 1=I 2n 2,次级电流增加则初级电流必增大,A 错,B 对;在副线圈上多串联一个电阻,则次级电流会减小,根据I 1n 1=I 2n 2,则初级电流必减小,C 错;使绕制线圈的导线粗一些,只要匝数不变就不会影响输入电流,D 错.2.[导学号26020066] 【解析】选B.设原、副线圈减少的匝数为n ,则根据变压比有,U 1U 2=n 1n 2,U 1U ′2=n 1-n n 2-n ,由于U ′2=n 2-n n 1-n U 1,U 2=n 2n 1U 1,因此U ′2小于U 2,即副线圈两端的电压变小,小灯泡变暗,A 项错误,B 项正确;由于匝数比变化,因此原、副线圈两端电压的比值和通过原、副线圈电流的比值均发生变化,C 、D 项错误.3.[导学号26020067] 【解析】选D.初级电压有效值为2822 V =200 V ,所以次级电压U 2=n 2U 1n 1=20 V ,输出功率P =I 2U 2=40 W ,由于输入功率等于输出功率,所以输入功率也为40 W ,选项D 正确.4.[导学号26020068] 【解析】选B.电流表的读数为副线圈电流,所以原线圈电流为I n ,故A 错误;原线圈的输入功率则为U In ,故B 对;电动机上的热功率为I 2R ,电动机消耗功率为U I n ,两端电压为Un,故C 、D 错误.5.[导学号26020069] 【解析】选C.输入电压U 几乎不变,故变压器原、副线圈的电压不变,即V 1表与V 2表的示数不变,C 错;滑动变阻器的滑片P 向下移动,电阻减小相当于增加负载,A 正确;因副线圈电压U 2不变,由I 2=U 2R +R 0知,电流I 2增大,由n 1n 2=I 2I 1知,I 1也增大,B 正确;由P 2=U 2I 2知,P 2增大,变压器输入功率P 1=P 2,即P 1增大,D 正确.6.[导学号26020070] 【解析】选A.输电线中电流I =P /U ,输电线上损失功率P ′=I 2R线=P 2R 线/U 2=1 kW.7.[导学号26020071] 【解析】选D.原线圈所接交变电压的有效值为U 1=2202V ,由理想变压器的变压比公式U 1U 2=n 1n 2,可得U 2=n 2n 1U 1=12×2202 V =55 2 V ,选项A 错误;由交变电压的瞬时值表达式u =220sin 100πt V 可知,该交变电流的频率f =100πHz =50 Hz ,选项B 错误;由于交变电流能对电容器进行充、放电,所以会有充、放电电流通过电阻R 1,选项C 错误;因变压器为理想变压器,线圈电阻不计,因此,交流电压表的示数不变,当R 2处的温度升高时,其电阻阻值变小,所以交流电流表的示数变大,选项D 正确.8.[导学号26020072] 【解析】选AD.因为两灯泡额定电压相同且均正常发光,且输入电压为灯泡额定电压的10倍,所以理想变压器的输入、输出电压比为9∶1,由理想变压器变压规律可知,原、副线圈的匝数比为9∶1,A 项正确,B 项错误;由理想变压器变流规律可知,原、副线圈的电流比为1∶9,由电功率P =UI 可知,a 和b 的电功率之比为1∶9,C 项错误,D 项正确.9.[导学号26020073] 【解析】选AD.汽车柴油机压缩汽缸内空气,实际上是活塞对气体做功使其内能增加,当温度升高到一定温度时,柴油着火燃烧,汽油机是借助于变压器在通入原线圈中电压12 V 断电时产生变化的磁通量从而在副线圈中产生瞬时高压10 000 V ,而达到产生火花的目的,所以电源可以是直流,且副线圈匝数要远大于原线圈匝数,故A 、D 正确.10.[导学号26020074] 【解析】选BD.由题中图乙可知U 1=36 V ,T =2×10-2 s ,由U 1U 2=n 1n 2得U 2=9 V ,所以副线圈两端电压的瞬时值表达式为u =92sin 100πt V ,A 选项错;电压表示数为有效值,故B 选项正确;由变压器原、副线圈电流关系及输入、输出功率关系知,C 选项错;当R t 处温度升高时R t 电阻变小,U 2不变,副线圈中电流I 2变大,故D 选项正确.11.[导学号26020075] 【解析】选AB.原线圈电压的有效值为U 1=11 000 V ,由U 1U 2=n 1n 2得n 1n 2=501,选项A 正确;变压器不改变交流电的频率,故选项B 正确;由n 1n 2=I 2I 1得副线圈的电流大,要想导线发热少,导线要粗一些(电阻小),故选项C 错误;居民小区各用电器电流总和应该等于副线圈的电流,选项D 错误.12.[导学号26020076] 【解析】选AC.开关断开时,副线圈电路为R 1和R 2串联,交流电压表测量R 2两端的电压,由题图乙可知原线圈电压为U =2002 V =100 2 V ,所以副线圈电压为U ′=n 2n 1U =10 2 V ,则R 2两端的电压为U 2=5 2 V ≈7.07 V ,故A 正确;由分析可知,副线圈电流为I ′=U ′R 总=10240A =24 A ,所以原线圈电流为I =n 2n 1I ′=110×24 A =240 A ,故B 错误;电阻R 2上消耗的功率P =U 22R 2=(52)220 W =2.5 W ,故C 正确;当开关闭合时,R 1、R 3与电容器并联后和R 2串联,电容器的电压为并联部分的电压,并联部分电阻为R并<R 2=10 Ω,所以并联部分的电压U 并=R 并R 并+R 2U ′<1020+10×10 2 V =1023 V ,并联部分电压的最大值U 并m =2U 并<203V ,所以电容器C 不会被击穿,故D 错误.故选AC. 13.[导学号26020077] 【解析】(1)直流电不能产生电磁感应,故副线圈电压为零,电压表示数为零.(2分)(2)原线圈输入电压的有效值 U 1=22022V =220 V ,(2分) 电压表的示数U 2=n 2n 1U 1=440 V ,(2分)电流表示数I 2=U 2R=4 A ,(2分) 变压器的输入功率P 1=P 2=U 2I 2=1 760 W . (2分)【答案】(1)0 (2)440 V 4 A 1 760 W14.[导学号26020078] 【解析】(1)由图乙可知输入电压的有效值 U 1=200 V , (1分)由U 1U 2=n 1n 2得副线圈两端的电压 U 2=n 2n 1U 1=20 V ,(3分)变压器的输入功率P 1等于输出功率P 2,即 P 1=P 2=U 2I 2=20×2 W =40 W .(3分)(2)将S 闭合,U 2不变,即电压表示数不变,保持20 V ,由于负载增多,负载的总电阻减小,电流表A 2的示数增大,(1分)副线圈的输出功率增加,原线圈的输入功率随之增加,电流表A 1的示数增大, (1分)由于理想变压器不计线圈的电阻,所以原、副线圈两端的电压与负载电阻无关. (1分)【答案】(1)40 W 20 V (2)A 1增大 A 2增大 V 不变15.[导学号26020079] 【解析】未换时输电电流 I =P U 用=440×100220A =200 A(2分) 输电电压U 2=n 2n 1U 1=6165×6 600 V =240 V(2分)则由U 线=U 2-U 用=IR 线可知: R 线=240-220200Ω=0.1 Ω(1分) 换变压器后,I =P U 用=440×250220A =500 A(2分) 线路损失电压U 线=IR 线=50 V(1分) 变压器输出电压U 2=220 V +50 V =270 V (1分) 所以变压器匝数之比为n 1n 2=U 1U 2=6 600270=2209.(1分)【答案】220∶916.[导学号26020080] 【解析】(1)输电线损失的功率 P 损=P ×4%=100 kW ×4%=4 kW(1分)输电线电流I 2=P 损R 线=4×10310A =20 A (1分)升压变压器副线圈电压U 2=P I 2=100×10320V =5×103 V(1分)升压变压器原、副线圈匝数比: n 1n 2=U 1U 2=2505 000=120(1分) 电压损失U 损=I 2R 线=20×10 V =200 V (1分)降压变压器原线圈端电压 U 3=U 2-U 损=4 800 V(1分) 降压变压器原、副线圈匝数比n 3n 4=4 800220=24011.(1分) (2)如图所示.(2分)(3)用户得到的电功率即降压变压器的输出功率为 P 用=P -P 损=P (1-4%) =100×96% kW =96 kW.(3分)【答案】(1)1∶20 240∶11 (2)见解析图 (3)96 kW。
人教版高中物理选修3-2同步练测:第五章4变压器
高中物理学习材料(马鸣风萧萧**整理制作)4 变压器建议用时实际用时满分实际得分45分钟100分一、选择题(本题包括10小题,每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错或不选的得0分,共40分)1.对理想变压器可作出的判断是( )A.高压线圈匝数多、电流大、导线粗B.低压线圈匝数少、电流小、导线细C.高压线圈匝数多、电流大、导线细D.低压线圈匝数少、电流大、导线粗2.一台理想变压器的副线圈有100 匝,输出电压为10 V,则铁芯中磁通量的变化率的最大值为( )A.10 Wb/s B.14.1 Wb/sC.0.14 Wb/s D.28.2 Wb/s3.(2010年高考重庆卷)一输入电压为220 V,输出电压为36 V的变压器副线圈烧坏.为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈.如图1所示,然后将原线圈接到220 V交流电源上,测得新绕线圈的端电压为1 V,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为( )图1A.1100,360 B.1100,180C.2200,180 D.2200,3604.如图2所示,MN和PQ为两光滑的电阻不计的水平金属导轨,N、Q接理想变压器,理想变压器的输出端接电阻元件R、电容元件C,导轨上垂直放置一金属棒ab.今在水平导轨部分加一竖直向上的匀强磁场,则下列说法中正确的是(I R、I C均为有效值)( )图2A.若ab棒匀速运动,则I R≠ 0,I C=0B.若ab棒匀速运动,则I R=0,I C=0C.若ab棒在某一中心位置两侧做往复运动,则I R≠ 0,I C≠ 0D.若ab棒做匀加速运动,则I R≠ 0,I C=05.(2011年湛江市模拟)如图3所示,理想变压器原、副线圈匝数之比为20∶1,原线圈接正弦式交流电源,副线圈接入“220 V,60 W”灯泡一只,且灯泡正常发光.则( )A.电流表的示数为3√2220AB.电源输出功率为1200 WC.电流表的示数为3220AD.原线圈两端电压为11 V 图36.(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表,副线圈接入电路的匝数可以通过滑动触头Q调节,如图4所示,在副线圈两输出端连接了定值电阻R0和滑动变阻器R,在原线圈上加一电压为U的交流电,则( )图4A.保持Q的位置不动,将P向上滑动时,电流表的读数变大B.保持Q的位置不动,将P向上滑动时,电流表的读数变小C.保持P的位置不动,将Q向上滑动时,电流表的读数变大D.保持P的位置不动,将Q向上滑动时,电流表的读数变小7.(2011年芜湖高二检测)如图5所示,电路中有四个完全相同的灯泡,额定电压均为U,变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比n1∶n2和电源电压U1分别为( )图5A.1∶2 2U B.1∶2 4UC.2∶1 4U D.2∶1 2U8.如图6甲、乙是配电房中的互感器和电表的接线图,下列说法中正确的是( )图6A.线圈匝数n1<n2,n3<n4B.线圈匝数n1>n2,n3<n4C.甲图中的电表是电压表,输出端不可以短路D.乙图中的电表是电流表,输出端不可以断路9.(2009年四川高考)如图7甲所示,理想变压器原、副线圈的匝数比为10∶1,R1=20 Ω,R2=30 Ω,C为电容器.已知通过R1的正弦式交流电如图乙所示,则()图7A.交流电的频率为0.02 HzB.原线圈输入电压的最大值为200√2 VC.电阻R2的电功率约为6.67 WD.通过R3的电流始终为零10.如图8所示,理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2,输电线的等效电阻为R.开始时,开关S断开.当S接通时,以下说法中正确的是( )图8A.副线圈两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压增大C.通过灯泡L1的电流减小D.原线圈中的电流增大二、填空题(本题共2小题,每小题6分,共12分.请将正确的答案填到横线上)11.如图9所示,自耦变压器输入端A、B接交流电源,其电压有效值U AB=100 V,R0=40 Ω,当滑动片处于线圈中点位置时,C、D两端电压的有效值U CD为________V,通过电阻R0的电流有效值为________A.图9 图1012.如图10所示的理想变压器,它的初级线圈接在交流电源上,次级线圈接一个标有“12 V 100 W”的灯泡,已知变压器初、次级线圈的匝数比为18∶1,那么小灯泡正常工作时,图中的电压表的读数为__________ V,电流表的读数为__________ A.三、计算题(本题共3小题,共48分.解答时应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13.(16分)如图11所示,一个变压器(可视为理想变压器)的原线圈接在220 V的市电上,向额定电压为1.80×104 V的霓虹灯供电,使它正常发光,为了安全,需在原线圈回路中接入熔断器,使副线圈电路中电流超过12 mA时,熔丝就熔断.图11(1)熔丝的熔断电流是多大?(2)当副线圈电路中电流为10 mA时,变压器的输入功率是多大?14.(16分)黑光灯是利用物理方法灭蛾杀虫的一种环保型设备,它发出的紫外线能够引诱害虫飞近黑光灯,然后被黑光灯周围的交流高压电网“击毙”.图12如图12是高压电网的工作电路,高压电网是利用变压器将有效值为220 V的交流电压变成高压,高压电网相邻两极间距离为0.5 cm,已知空气在常温常压下的击穿电压为6220 V/cm,为防止空气被击穿而造成短路,变压器的次、初级线圈匝数比不得超过多少?15.(16分)如图13所示理想变压器输入的交流电压U1=220 V,有两组副线圈,其中n2=36匝,标有“6 V9 W”、“12 V12 W”的电灯分别接在两副线圈上均正常发光,求:图13(1)原线圈的匝数n1和另一副线圈的匝数n3;(2)原线圈中电流I1.4 变压器得分:一、选择题二、填空题11. 12.三、计算题13.14.15.4 变压器参考答案一、选择题1.D 解析:由变压规律U1U2=n1n2知高压线圈匝数多,由变流规律I1I2=n2n1,匝数多的电流小,导线细;匝数少的电流大,导线粗,故选D.2.C 解析:由E=nΔΦΔt 知ΔΦΔt=1nE m=1100×10√2 Wb/s=0.14 Wb/s.3.B 解析:对新绕线圈的理想变压器,根据变压比公式得n1=n3U1U3=5×2201=1100,同理,变压器烧坏前,n2=n1U2 U1=1100×36220=180,B正确.4.BCD 解析:ab匀速切割时产生恒定电动势,原线圈中有稳恒电流,副线圈不产生电磁感应现象,故副线圈电流为零,A错,B正确;若ab棒在某一中心位置两侧做往复运动,原线圈中产生周期性变化的电流,副线圈产生电磁感应现象,副线圈电流不为零,电容器进行充放电,故C正确;当ab匀加速运动时,产生的电动势均匀增加,原线圈中电流均匀增加,产生的磁场均匀增强,副线圈中产生稳定的感应电动势,副线圈两端电压不变,因而电容器不会充放电.故D选项也正确.5.C 解析:副线圈电压U2=220 V,电流I2=PU2=311A,则原线圈两端电压U1=201×U2=4 400 V,电流I1=1 20×I2=3220A,所以电流表示数为3220A,选项A、D错误,C正确.电源输出功率为60 W,选项B错误.6.BC 解析:保持Q的位置不动,副线圈匝数不变,由U1U2=n1n2知U2不变,当P向上滑动时,由I2=U2R0+R知I2减小,故电流表的读数变小,B正确,A错误;保持P的位置不动,将Q向上滑动时,副线圈的匝数增多,由U1U2=n1n2知,U2增大,由I2=U2R0+R知I2增大,故I1增大,C正确,D错误.7.C 解析:设灯泡正常发光时的电流为I,则I1=I,I2=2I.由n1n2=I2I1得n1n2=21.由U1′U2=n1n2得U1′=n1n2U2=2U.故U1=4U,C正确.8.BCD 解析:甲图中原线圈并联在电路中,应为电压互感器,为降压变压器,n1>n2,甲图中的电表为电压表;乙图中原线圈串联在电路中,为电流互感器,是升压变压器,n3<n4,乙图中电表为电流表,故选项B、C、D正确.9.C 解析:由图象可知该交流电的周期为0.02 s,所以频率为50 Hz,A错误;因为变压器输出电压最大值为20×1 V=20 V,所以变压器原线圈电压的最大值为20×10 V=200 V,B错误;R2的功率P2=U2R2=(√2)230W=6.67 W,C正确;因为电容器可以通过交流电,所以电阻R3中的电流不是始终为零,D错误.10.BCD 解析:由于输入电压不变,所以当S接通时,理想变压器副线圈M、N两端输出电压不变.并联灯泡L2,总电阻变小,由欧姆定律知,流过R的电流增大,电阻上的电压U R=IR增大.副线圈输出电流增大,根据输入功率等于输出功率I1U1=I2U2得,I2增大,原线圈输入电流I1也增大.U MN不变,U R变大,所以U L1变小,流过灯泡L1的电流减小.二、填空题11.200 5解析:当滑片处于线圈中点时由变压比公式得,U CD=2U AB=200 V,通过R0的电流I=U CDR0=5 A.12.216 0.46三、计算题13.(1)0.98 A(2)180 W解析:(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2,根据理想变压器的输入功率等于输出功率,有U1I1=U2I2,当I2=12 mA时,I1即为熔断电流,代入数据得I1=0.98 A.(2)设副线圈中的电流为I2′=10 mA时,变压器的输入功率为P1,根据理想变压器的输入功率等于输出功率,有P1=I2′U2,代入数据,得P1=180 W.14.10∶1解析:电网两极间电场可看做匀强电场U m=E m d由题意,空气被击穿时E m=6220 V/cm由理想变压器电压关系U1mU2m =n1n2由峰值与有效值关系U1m=√2U1由以上各式:得n1n2=110.所以次、初级线圈匝数比不得超过10∶1.15.(1)1320匝72匝(2)0.095 A解析:(1)由于两灯泡均正常发光,所以有U2=6 V,U3=12 V根据原、副线圈电压与匝数的关系,由U1U2=n1n2,U2U3=n2n3得n1=U1U2n2=2206×36=1320(匝),n3=U3U2n2=126×36=72(匝).(2)由于P入=P出,P出=P2+P3,所以P入=P2+P3,即I1U1=P2+P3,则I1=P2+P3U1=9+12220A≈0.095 A.。
人教版高中物理选修3-2 同步测试第5章 章末优化总结

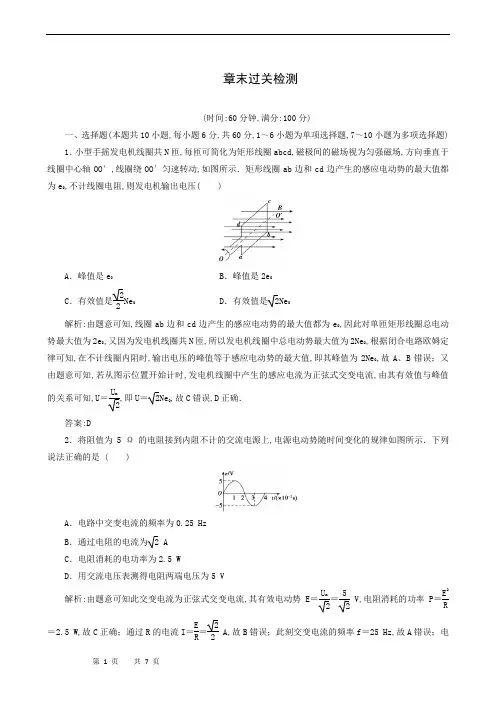

章末过关检测(时间:60分钟,满分:100分)一、选择题(本题共10小题,每小题6分,共60分,1~6小题为单项选择题,7~10小题为多项选择题) 1.小型手摇发电机线圈共N 匝,每匝可简化为矩形线圈abcd,磁极间的磁场视为匀强磁场,方向垂直于线圈中心轴OO′,线圈绕OO′匀速转动,如图所示.矩形线圈ab 边和cd 边产生的感应电动势的最大值都为e 0,不计线圈电阻,则发电机输出电压( )A .峰值是e 0B .峰值是2e 0C .有效值是22Ne 0 D .有效值是2Ne 0解析:由题意可知,线圈ab 边和cd 边产生的感应电动势的最大值都为e 0,因此对单匝矩形线圈总电动势最大值为2e 0,又因为发电机线圈共N 匝,所以发电机线圈中总电动势最大值为2Ne 0,根据闭合电路欧姆定律可知,在不计线圈内阻时,输出电压的峰值等于感应电动势的最大值,即其峰值为2Ne 0,故A 、B 错误;又由题意可知,若从图示位置开始计时,发电机线圈中产生的感应电流为正弦式交变电流,由其有效值与峰值的关系可知,U =U m2,即U =2Ne 0,故C 错误,D 正确. 答案:D2.将阻值为5 Ω的电阻接到内阻不计的交流电源上,电源电动势随时间变化的规律如图所示.下列说法正确的是 ( )A .电路中交变电流的频率为0.25 HzB .通过电阻的电流为 2 AC .电阻消耗的电功率为2.5 WD .用交流电压表测得电阻两端电压为5 V解析:由题意可知此交变电流为正弦式交变电流,其有效电动势E =U m2=52V,电阻消耗的功率P =E2R =2.5 W,故C 正确;通过R 的电流I =E R =22A,故B 错误;此刻交变电流的频率f =25 Hz,故A 错误;电压表所测电压为有效电压,应为52V,故D 错误.答案:C3.如图所示,理想变压器原、副线圈的匝数比n 1∶n 2=1∶3,次级回路中接入三个均标有“36 V 40 W”的灯泡,且均正常发光,那么,标有“36 V 40 W”的灯泡A( )A .也正常发光B .将被烧毁C .比另三个灯泡暗D .无法确定解析:理想变压器的电压之比等于匝数之比,由次级回路中三个均标有“36 V 40 W”的灯泡能正常发光,可知副线圈两端电压U 2=36×3 V=108 V,所以原线圈两端电压U 1=n 1n 2U 2=36 V,灯泡A 与原线圈并联,两端电压也为36 V,能正常发光.答案:A4.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( )A .55 kVB .110 kVC .440 kVD .880 kV解析:输电功率P =UI,U 为输电电压,I 为输电线路中的电流,输电线路损失的功率为P 损=I 2R,R 为输电线路的电阻,即P 损=(P U )2R.当输电功率一定时,输电线路损失的功率为原来的14,则输电电压为原来的2倍,即440 kV,故选项C 正确.答案:C5.如图所示,矩形线圈的面积为S,匝数为N,线圈电阻为r,在磁感应强度为B 的匀强磁场中绕OO′轴以角速度ω匀速转动,外电路的电阻为R.在线圈由图示位置转过90°的过程中,下列说法中正确的是( )A .磁通量的变化量ΔΦ=NBSB .通过电阻R 的电荷量q =BSωR +rC .电阻R 上产生的焦耳热Q =(NBSω)22RD .电阻R 上产生的焦耳热Q =(NBS )2ωRπ4(R +r )2解析:线圈由图示位置转过90°,磁通量变化量ΔΦ=BS,故选项A 错误;通过电阻R 的电荷量q =NΔΦR +r ,故选项B 错误;感应电动势最大值E m =NBSω,转动时间t =T 4=π2ω,所以Q =I 2Rt =[E m 2(R +r )]2·Rt=(NBS )2ωRπ4(R +r )2,故选项C 错误,选项D 正确.答案:D6.某住宅区的应急供电系统,由交流发电机和副线圈匝数可调的理想降压变压器组成.发电机中矩形线圈所围的面积为S,匝数为N,电阻不计.它可绕水平轴OO′在磁感应强度为B 的水平匀强磁场中以角速度ω匀速转动.矩形线圈通过滑环连接降压变压器,滑动触头P 上下移动时可改变输出电压,R 0表示输电线的电阻.以线圈平面与磁场平行时为计时起点,下列判断正确的是( )A .若发电机线圈某时刻处于图示位置,变压器原线圈的电流瞬时值最小B .发电机线圈感应电动势的瞬时值表达式为e =NBSωcos ωtC .当用户数目增多时,为使用户电压保持不变,滑动触头P 应向下滑动D .当滑动触头P 向下移动时,变压器原线圈两端的电压将升高解析:若发电机线圈某时刻处于图示位置,磁通量变化最快,感应电动势最大,最大值为NBSω,变压器原线圈的电流瞬时值最大,发电机线圈感应电动势的瞬时值表达式为e =NBSωcos ωt ,选项B 正确,A 错误;当用户数目增多时,总电流增大,输电线上的电势降落得多,为使用户电压保持不变,滑动触头P 应向上滑动才能增大变压器的输出电压,选项C 错误;滑动触头P 向下或向上移动,变压器原线圈两端的电压都不变,选项D 错误.答案:B7.如图所示,变频交变电源的频率可在20 Hz 到20 kHz 之间调节,在某一频率时,A 1、A 2两只灯泡的炽热程度相同.则下列说法中正确的是( )A .如果将频率增大,A 1炽热程度减弱、A 2炽热程度加强B .如果将频率增大,A 1炽热程度加强、A 2炽热程度减弱C .如果将频率减小,A 1炽热程度减弱、A 2炽热程度加强D .如果将频率减小,A 1炽热程度加强、A 2炽热程度减弱解析:某一频率时,两只灯泡炽热程度相同,可知两灯泡消耗的功率相同,频率增大时,感抗增大,而容抗减小,故通过A 1的电流增大,通过A 2的电流减小,故B 项正确;同理可得C 项正确,故选B 、C.答案:BC8.如图所示的电路中,有一自耦变压器,左侧并联一个理想交流电压表V 1后接在稳定的交流电源上,右侧串联灯泡L 和滑动变阻器R,R 上并联一个理想交流电压表V 2.下列说法正确的是( )A .若F 不动,滑片P 向上滑动时,V 1示数不变,V 2示数变小B .若F 不动,滑片P 向上滑动时,灯泡L 消耗的功率变小C .若P 不动,滑片F 向上移动时,V 1、V 2的示数均变大D .若P 不动,滑片F 向上移动时,灯泡L 消耗的功率变大解析:V 1测的是原线圈的输入电压,其示数始终不变,C 错误;若F 不动,副线圈的输出电压不变,滑片P 向上滑动时,滑动变阻器接入电路的阻值变小,又因为灯泡L 与滑动变阻器串联,故V 2示数变小,灯泡L 两端的电压变大,灯泡L 消耗的功率变大,A 正确,B 错误;若P 不动,滑片F 向上移动时,副线圈的输出电压增大,加在灯泡L 和滑动变阻器两端的电压均增大,故灯泡L 消耗的功率变大,V 2的示数变大,D 正确.答案:AD9.图甲是小型交流发电机的示意图,两磁极N 、S 间的磁场可视为水平方向的匀强磁场,为交流电流表.线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图象如图乙所示,以下判断正确的是( )A .电流表的示数为10 AB .线圈转动的角速度为50π rad/sC .0.01 s 时线圈平面与磁场方向平行D .0.02 s 时电阻R 中电流的方向自右向左解析:本题考查了交变电流的产生和变化规律.解题的关键是要把图象和运动过程结合起来.由图象可知,电流的有效值为 10 A,转动的角速度ω=2πT=100π rad/s ,A 正确,B 错误;t =0.01 s 时,产生的感应电流最大,故线圈平面与磁场方向平行,C 正确;由右手定则可知0.02 s 时电流的方向由左向右流过电阻,D 错误.答案:AC10.在如图所示的远距离输电电路图中,升压变压器和降压变压器均为理想变压器,发电厂的输出电压和输电线的电阻均不变,随着发电厂输出功率的增大,下列说法中正确的有( )A .升压变压器的输出电压增大B .降压变压器的输出电压增大C .输电线上损耗的功率增大D .输电线上损耗的功率占总功率的比例增大解析:由题意可知升压变压器的输入电压不变,则输出电压不变,A 错误;在电能输出过程中有I =PU ,U 线=IR 线,U 3=U 2-U 线,因P 变大,I 变大,所以U 线变大,降压变压器原线圈电压U 3变小,则降压变压器的输出电压变小,B 错误;由P 损=(P U )2R 线,因P 变大,所以P 损变大,C 正确;根据P 损P =(P U )2R 线P =PR 线U 2,因P 变大,所以比值变大,D 正确.答案:CD二、非选择题(本题共3小题,共40分,解答时应写出必要的文字说明、方程式和演算步骤,有数值计算的要注明单位)11.(12分)发电机的转子是匝数为100匝、边长为20 cm 的正方形线圈,将它置于磁感应强度B =0.05 T 的匀强磁场中,绕着垂直于磁感线方向的轴以ω=100π rad/s 的角速度转动,当线圈平面跟磁场方向垂直时开始计时,线圈和外电路的总电阻R =10 Ω.(1)写出交变电流瞬时值表达式;(2)线圈从计时开始,转过π3过程中通过线圈某一截面的电荷量为多少?解析:(1)感应电动势的最大值为 E m =nBSω=20π V ,I m =E mR=2π A ,由于从线圈平面与磁场方向垂直位置开始计时,因此瞬时值用正弦表示,i =2πsin 100πt A. (2)线圈从计时开始,转过π3的过程中,通过某一截面的电荷量应该用平均值来计算q =It =n ΔΦΔtR Δt=nΔΦR,ΔΦ=BS -BScos π3=12BS,代入电荷量方程得q =nBS 2R =1×10-2C.答案:(1)i =2πsin 100πt A (2)1×10-2C12.(14分)如图所示,理想变压器原线圈中输入电压U 1=3 300 V,副线圈两端电压U 2为220 V,输出端连有完全相同的两个灯泡L 1和L 2,绕过铁芯的导线所接的电压表V 的示数U =2 V .问:(1)原线圈n 1等于多少匝?(2)当开关S 断开时,电流表A 2的示数I 2=5 A .则电流表A 1的示数I 1为多少? (3)当开关S 闭合时,电流表A 1的示数I 1′等于多少? 解析:(1)由电压与变压器匝数的关系可得: U 1n 1=U 2n 2=U,则n 1=1 650 匝. (2)当开关S 断开时,有: U 1I 1=U 2I 2,I 1=U 2I 2U 1=13A(3)当开关S 断开时,有:R 1=U 2I 2=44 Ω.当开关S 闭合时,设副线圈总电阻为R′,有R′=R 12=22 Ω,副线圈中的总电流为I 2′=U 2R′=10 A .由U 1I 1′=U 2I 2′可知,I 1′=U 2I 2′U 1=23A. 答案:(1)1 650 匝 (2)13 A (3)23A13.(14分)一台小型发电机的最大输出功率为100 kW, 输出电压恒为500 V, 现用电阻率为 1.8× 10-8Ω·m ,横截面积为10-5m 2的输电线向4×103m 远处的用电单位输电,要使发电机满负荷运行时,输电线上的损失功率为发电机总功率的4%.问:(1)所用的理想升压变压器原、副线圈的匝数比是多少?(2)如果用户用电器的额定电压为220 V,那么所用的理想降压变压器原、副线圈的匝数比是多少? 解析:(1)导线电阻R 线=ρ2lS 得R 线=14.4 Ω.升压变压器原线圈电流I 1满足 P =U 1I 1,解得I 1=200 A, 升压变压器副线圈电流I 2=I 线,又I 2线R 线=4%P, 解得I 2=503 A,由I 1I 2=n 2n 1,得n 1n 2=112. (2)降压变压器的输入电压U 3满足 P -4%P =U 3I 线, 解得U 3=5 760 V,因为输出电压U 4=220 V,由U 3U 4=n 3n 4得n 3n 4=28811.答案:(1)1∶12 (2)288∶11。
人教版高中物理选修3-2同步练测:第五章4变压器.docx
高中物理学习材料(鼎尚**整理制作)4 变压器建议用时 实际用时满分 实际得分45分钟100分一、选择题(本题包括10小题,每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错或不选的得0分,共40分)1.对理想变压器可作出的判断是( ) A .高压线圈匝数多、电流大、导线粗 B .低压线圈匝数少、电流小、导线细 C .高压线圈匝数多、电流大、导线细 D .低压线圈匝数少、电流大、导线粗2.一台理想变压器的副线圈有100 匝,输出电压为10 V ,则铁芯中磁通量的变化率的最大值为( ) A .10 Wb/s B .14.1 Wb/s C .0.14 Wb/s D .28.2 Wb/s3.(2010年高考重庆卷)一输入电压为220 V ,输出电压为36 V 的变压器副线圈烧坏.为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈.如图1所示,然后将原线圈接到220 V 交流电源上,测得新绕线圈的端电压为1 V ,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为( )图1A .1100,360B .1100,180C .2200,180D .2200,360 4.如图2所示, 和 为两光滑的电阻不计的水平金属导轨, 、 接理想变压器,理想变压器的输出端接电阻元件 、电容元件 ,导轨上垂直放置一金属棒 .今在水平导轨部分加一竖直向上的匀强磁场,则下列说法中正确的是( 、 均为有效值)( )图2A .若 棒匀速运动,则 ,B .若 棒匀速运动,则 ,C .若 棒在某一中心位置两侧做往复运动,则,D .若 棒做匀加速运动,则 ,5.(2011年湛江市模拟)如图3所示,理想变压器原、副线圈匝数之比为20∶1,原线圈接正弦式交流电源,副线圈接入“220 V,60 W”灯泡一只,且灯泡正常发光.则( ) A .电流表的示数为AB .电源输出功率为1200 WC .电流表的示数为AD .原线圈两端电压为11 V 图36.(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表,副线圈接入电路的匝数可以通过滑动触头Q 调节,如图4所示,在副线圈两输出端连接了定值电阻 和滑动变阻器R ,在原线圈上加一电压为U 的交流电,则( )图4A .保持Q 的位置不动,将P 向上滑动时,电流表的读数变大B .保持Q 的位置不动,将P 向上滑动时,电流表的读数变小C .保持P 的位置不动,将Q 向上滑动时,电流表的读数变大D .保持P 的位置不动,将Q 向上滑动时,电流表的读数变小7.(2011年芜湖高二检测)如图5所示,电路中有四个完全相同的灯泡,额定电压均为U ,变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比 和电源电压 分别为()图5A .1∶2 2UB .1∶2 4UC .2∶1 4UD .2∶1 2U8.如图6甲、乙是配电房中的互感器和电表的接线图,下列说法中正确的是()图6A .线圈匝数 ,B .线圈匝数 ,C .甲图中的电表是电压表,输出端不可以短路D .乙图中的电表是电流表,输出端不可以断路 9.(2009年四川高考)如图7甲所示,理想变压器原、副线圈的匝数比为10∶1, , , 为电容器.已知通过 的正弦式交流电如图乙所示,则()图7A .交流电的频率为0.02 HzB .原线圈输入电压的最大值为 VC .电阻 的电功率约为6.67 WD .通过 的电流始终为零10.如图8所示,理想变压器的副线圈上通过输电线接有两个相同的灯泡 和 ,输电线的等效电阻为R .开始时,开关S 断开.当S 接通时,以下说法中正确的是()图8A .副线圈两端M 、N 的输出电压减小B .副线圈输电线等效电阻R 上的电压增大C .通过灯泡 的电流减小D .原线圈中的电流增大二、填空题(本题共2小题,每小题6分,共12分.请将正确的答案填到横线上) 11.如图9所示,自耦变压器输入端A 、B 接交流电源,其电压有效值 , ,当滑动片处于线圈中点位置时,C 、D 两端电压的有效值 为________V ,通过电阻 的电流有效值为________A.图9 图1012.如图10所示的理想变压器,它的初级线圈接在交流电源上,次级线圈接一个标有“12 V 100 W ”的灯泡,已知变压器初、次级线圈的匝数比为 ,那么小灯泡正常工作时,图中的电压表的读数为__________ V,电流表的读数为__________ A .三、计算题(本题共3小题,共48分.解答时应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13.(16分)如图11所示,一个变压器(可视为理想变压器)的原线圈接在220 V 的市电上,向额定电压为 的霓虹灯供电,使它正常发光,为了安全,需在原线圈回路中接入熔断器,使副线圈电路中电流超过12 mA 时,熔丝就熔断.图11(1)熔丝的熔断电流是多大? (2)当副线圈电路中电流为10 mA 时,变压器的输入功率是多大?14.(16分)黑光灯是利用物理方法灭蛾杀虫的一种环保型设备,它发出的紫外线能够引诱害虫飞近黑光灯,然后被黑光灯周围的交流高压电网“击毙”.图12如图12是高压电网的工作电路,高压电网是利用变压器将有效值为220 V的交流电压变成高压,高压电网相邻两极间距离为0.5 cm,已知空气在常温常压下的击穿电压为6220 V/cm,为防止空气被击穿而造成短路,变压器的次、初级线圈匝数比不得超过多少?15.(16分)如图13所示理想变压器输入的交流电压,有两组副线圈,其中匝,标有“6 V9 W”、“12 V12 W”的电灯分别接在两副线圈上均正常发光,求:图13(1)原线圈的匝数和另一副线圈的匝数;(2)原线圈中电流.4 变压器得分:一、选择题二、填空题11. 12.三、计算题13.14.15.4 变压器参考答案一、选择题1.D 解析:由变压规律知高压线圈匝数多,由变流规律,匝数多的电流小,导线细;匝数少的电流大,导线粗,故选D.2.C 解析:由知.3.B 解析:对新绕线圈的理想变压器,根据变压比公式得,同理,变压器烧坏前,,B正确.4.BCD 解析:匀速切割时产生恒定电动势,原线圈中有稳恒电流,副线圈不产生电磁感应现象,故副线圈电流为零,A错,B正确;若棒在某一中心位置两侧做往复运动,原线圈中产生周期性变化的电流,副线圈产生电磁感应现象,副线圈电流不为零,电容器进行充放电,故C正确;当匀加速运动时,产生的电动势均匀增加,原线圈中电流均匀增加,产生的磁场均匀增强,副线圈中产生稳定的感应电动势,副线圈两端电压不变,因而电容器不会充放电.故D选项也正确.5.C 解析:副线圈电压,电流,则原线圈两端电压,电流,所以电流表示数为,选项A、D错误,C正确.电源输出功率为60 W,选项B错误.6.BC 解析:保持Q的位置不动,副线圈匝数不变,由知不变,当P向上滑动时,由知减小,故电流表的读数变小,B正确,A错误;保持P的位置不动,将Q向上滑动时,副线圈的匝数增多,由知,增大,由知增大,故增大,C正确,D错误.7.C 解析:设灯泡正常发光时的电流为,则,.由得.由得.故,C正确.8.BCD 解析:甲图中原线圈并联在电路中,应为电压互感器,为降压变压器,,甲图中的电表为电压表;乙图中原线圈串联在电路中,为电流互感器,是升压变压器,,乙图中电表为电流表,故选项B、C、D正确.9.C 解析:由图象可知该交流电的周期为0.02 s,所以频率为50 Hz,A错误;因为变压器输出电压最大值为,所以变压器原线圈电压的最大值为,B错误;的功率,C正确;因为电容器可以通过交流电,所以电阻中的电流不是始终为零,D错误.10.BCD 解析:由于输入电压不变,所以当S接通时,理想变压器副线圈M、N两端输出电压不变.并联灯泡,总电阻变小,由欧姆定律知,流过的电流增大,电阻上的电压增大.副线圈输出电流增大,根据输入功率等于输出功率得,增大,原线圈输入电流也增大.不变,变大,所以变小,流过灯泡的电流减小.二、填空题11.200 5解析:当滑片处于线圈中点时由变压比公式得,,通过的电流.12.216 0.46三、计算题13.(1)(2)解析:(1)设原、副线圈上的电压、电流分别为、、、,根据理想变压器的输入功率等于输出功率,有,当时,即为熔断电流,代入数据得.(2)设副线圈中的电流为时,变压器的输入功率为,根据理想变压器的输入功率等于输出功率,有,代入数据,得.14.解析:电网两极间电场可看做匀强电场由题意,空气被击穿时由理想变压器电压关系由峰值与有效值关系由以上各式:得.所以次、初级线圈匝数比不得超过.15.(1)1320匝72匝(2)0.095 A解析:(1)由于两灯泡均正常发光,所以有,根据原、副线圈电压与匝数的关系,由,得(匝),(匝).(2)由于入出,出,所以入,即,则.。
(人教版)物理高中选修(3-2)课后习题+单元检测卷 (全书完整版)
(人教版)高中物理选修(3-2)课后习题+单元检测卷汇总第四章电磁感应1 划时代的发现2 探究感应电流的产生条件课时演练·促提升A组1.如图所示,一个矩形线圈与两条通有相同大小电流的平行直导线处于同一平面,并且处在两导线的中央,则()A.两导线电流同向时,穿过线圈的磁通量为零B.两导线电流反向时,穿过线圈的磁通量为零C.两导线电流同向或反向,穿过线圈的磁通量都相等D.两导线电流产生的磁场是不均匀的,不能判定穿过线圈的磁通量是否为零解析:根据安培定则,两导线电流同向时,它们在线圈处产生的磁场反向,穿过线圈的磁通量为零;两导线电流反向时,它们在线圈处产生的磁场同向,穿过线圈的磁通量不为零,故选项A正确.答案:A2.如图所示,条形磁铁正上方放置一矩形线框,线框平面水平且与条形磁铁平行. 则线框由N极端匀速平移到S极端的过程中,线框中的感应电流的情况是()A.线框中始终无感应电流B.线框中始终有感应电流C.线框中开始有感应电流,当线框运动到磁铁中部时无感应电流,过中部后又有感应电流D.线框中开始无感应电流,当线框运动到磁铁中部时有感应电流,过中部后又无感应电流解析:先画出条形磁铁的磁场分布情况,然后分析线圈在平移过程中,穿过线框的磁通量的变化情况,可知,穿过线圈的磁通量始终在变化,故B正确.答案:B3.如图所示,矩形线框在磁场内做的各种运动中,能够产生感应电流的是()解析:产生感应电流的条件是穿过线圈的磁通量发生变化,选项B符合要求.答案:B4.如图所示,竖直放置的长直导线通以图示方向的电流,有一矩形金属线框abcd与导线处在同一平面内,下列情况下,矩形线框中不会产生感应电流的是()A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动解析:导线中电流变大,则周围的磁感应强度增强,线框中磁通量增大,可以产生感应电流;线框向右平动时,线框中的磁感应强度减小,磁通量减小,可以产生感应电流;线框向下平动时,线框中的磁感应强度不变,磁通量不变,不会产生感应电流;线框以ad边为轴转动时,线框中的磁通量发生变化,会产生感应电流,故选项A、B、D不合题意,选项C符合题意.答案:C5.如图所示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心线恰好和线圈的一条直径MN重合. 要使线圈a中产生感应电流,可采用的方法有()A.使螺线管在线圈a所在平面内转动B.使螺线管上的电流发生变化C.使线圈以MN为轴转动D.使线圈以与MN垂直的直径为轴转动解析:图示位置,线圈a所在平面与磁感线平行,穿过线圈的磁通量为零,当按A、B、C所述方式变化时,线圈a所在平面仍与磁感线平行,磁通量不变,不产生感应电流;按D所述方式变化时,由于线圈与磁场夹角变化引起磁通量变化,能够产生感应电流,故选D.答案:D6.(多选)如图所示是截面为等腰直角形的三棱柱,其侧面abcd为正方形,边长为L,将它按图示位置放置于竖直向下的匀强磁场中,磁感应强度为B,下面说法中正确的是()A.通过abcd平面的磁通量大小为B·L2B.通过dcfe平面的磁通量大小为B·L2C.通过abfe平面的磁通量大小为B·L2D.通过整个三棱柱的磁通量为零解析:由公式Φ=BS cos θ可以得出通过侧面abcd的磁通量Φ1=BL2cos 45°=BL2,A错误;通过平面dcfe的磁通量Φ2=BL·L,B正确;通过平面abfe的磁通量Φ3=B·L2cos 90°=0,C错误;而整个三棱柱表面是个闭合曲面,穿入与穿出的磁感线条数相等,即穿过它的净磁感线的条数是0,故穿过整个三棱柱的磁通量为零,D正确.答案:BD7.(多选)如图所示,A、B两回路中各有一开关S1、S2,且回路A中接有电源,回路B中接有灵敏电流计,下列操作及相应的结果中可能的是()A.先闭合S2,后闭合S1的瞬间,电流计指针偏转B.S1、S2闭合后,在断开S2的瞬间,电流计指针偏转C.先闭合S1,后闭合S2的瞬间,电流计指针偏转D.S1、S2闭合后,在断开S1的瞬间,电流计指针偏转解析:回路A中有电源,当S1闭合后,回路中有电流,产生磁场,回路B中有磁通量. 在S1闭合或断开的瞬间,回路A中的电流从无到有或从有到无,产生的磁场发生变化,从而使穿过回路B的磁通量发生变化,此时若S2是闭合的,则回路B中有感应电流,电流计指针偏转,所以选项A、D正确.答案:AD8.如图所示为法拉第研究“磁生电”现象的实验装置原理图. 两个线圈分别绕在一个铁环上,线圈A接直流电源,线圈B接灵敏电流表,下列哪种情况不可能使线圈B中产生感应电流()A.开关S闭合或断开瞬间B.开关S闭合一段时间之后C.开关S闭合后,改变滑动变阻器滑片的位置时D.拿走铁环,再做这个实验,开关S闭合或断开的瞬间解析:根据法拉第对产生感应电流的五类概括,选项A、C、D符合变化的电流(变化的磁场)产生感应电流的现象. 而开关S闭合一段时间之后,A线圈中是恒定电流,产生恒定的磁场,B 线圈中磁通量稳定不变,故不能使B线圈中产生感应电流,故选项B符合题意.答案:B9.要研究电磁感应现象实验,为了能明显地观察到实验现象,请在如图所示的实验器材中,选择必要的器材,在图中用实线接成相应的实物电路图.答案:实物电路图如图所示.B组1.如图所示,在匀强磁场中的U形导轨上,有两根等长的平行导线ab和cd,以相同的速度v 匀速向右滑动. 为使ab中有感应电流产生,对开关S来说()A.打开和闭合都可以B.应打开C.打开和闭合都不行D.应闭合解析:若开关打开,导线运动时,闭合回路abdc中磁通量不变,不产生感应电流;若开关闭合,导线运动时,闭合回路abNM中磁通量变化,产生感应电流. 所以,应选D选项.答案:D2.如图所示,在条形磁铁的外面套着一个闭合金属弹簧线圈P,现用力从四周拉弹簧线圈,使线圈包围的面积变大,则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中,正确的是()A.磁通量增大,有感应电流产生B.磁通量增大,无感应电流产生C.磁通量减小,有感应电流产生D.磁通量减小,无感应电流产生解析:本题中条形磁铁磁感线的分布如图所示(从上向下看). 磁通量是指穿过一个面的磁感线的多少,由于垂直纸面向外的和垂直纸面向里的磁感线要抵消一部分,当弹簧线圈P的面积扩大时,垂直纸面向里的磁感线条数增加,而垂直纸面向外的磁感线条数是一定的,故穿过P的磁通量将减小,回路中会有感应电流产生.答案:C3.(多选)2013年12月2日1时30分,我国嫦娥三号搭载月球车“玉兔号”从西昌卫星发射中心顺利升空,正式开始探月之旅. 假如月球车登月后要探测一下月球表面是否有磁场,应该怎样进行实验()A.直接将电流表放于月球表面,看是否有示数来判断磁场有无B.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表无示数,则判断月球表面无磁场C.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表有示数,则判断月球表面有磁场D.将电流表与线圈组成闭合电路,使线圈分别绕两个互相垂直的轴转动,月球表面若有磁场,则电流表至少有一次示数不为零解析:只要线圈中能产生感应电流,电流表有示数,就说明月球上一定有磁场. 如果没有电流,只能说明线圈中的磁通量没有发生变化,需要变换转动轴或运动方向再试. 如果线圈分别绕两个互相垂直的轴转动,当空间有磁场时,至少会有一次产生感应电流,C、D正确.答案:CD4.(多选)下列说法中正确的是()A.只要导体相对磁场运动,导体中就一定会产生感应电流B.闭合导体回路在磁场中做切割磁感线运动,导体回路中不一定会产生感应电流C.只要穿过闭合导体回路的磁通量不为零,导体回路中就一定会产生感应电流D.只要穿过闭合导体回路的磁通量发生变化,导体回路中就一定会产生感应电流解析:产生感应电流要有两个条件:一是导体回路要闭合;二是穿过导体回路的磁通量要发生变化,故D正确;如果导体没有构成闭合回路或构成闭合回路但沿磁感线运动,导体中就没有感应电流,故A错误;如果闭合导体回路在与回路平面垂直的磁场中运动,两边都切割磁感线,但闭合导体回路的磁通量仍没有发生变化,也不产生感应电流,故B正确;穿过闭合导体回路的磁通量不为零,但如果磁通量没有变化,回路中就没有感应电流,故C错误.答案:BD5.如图所示,矩形线圈abcd左半边处在匀强磁场中,右半边在磁场外,磁感应强度为B,线圈一半的面积为S,初始时磁场垂直于线圈平面,求下列情况中线圈中磁通量的变化量:(1)以ab边为轴线圈转过90°.(2)以ab边为轴线圈转过60°.(3)以中线ef为轴线圈转过180°.解析:(1)线圈初始磁通量Φ1=BS,转过90°后,Φ2=0,所以ΔΦ=Φ2-Φ1=-BS,大小为BS.(2)当线圈以ab边为轴边转过60°时,矩形线圈恰好全部进入磁场,Φ2=B·2S cos 60°=BS,所以ΔΦ=Φ2-Φ1=0,说明磁通量未发生变化.(3)当线圈绕中线转过180°时,因为Φ1=BS,磁感线是垂直于线圈的正前面向里穿过的,当线圈绕中线转过180°时,线圈的正后面转到正前面,磁感线是从原正后面向里穿过的,故Φ2=-BS,所以ΔΦ=Φ2-Φ1=-2BS,大小为2BS.答案:见解析.6.如图是研究电磁感应现象实验所需的器材,用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路,将小量程电流表和线圈B连接成副线圈回路,并列举出在实验中能够改变副线圈回路磁通量,使副线圈中产生感应电流的三种方法:(1).(2).(3).答案:实线连接,如图所示.(1)A线圈在B线圈中,合上(或断开)开关瞬间(2)将原线圈插入副线圈或从副线圈中抽出的过程中(3)A线圈在B线圈中,移动滑动变阻器的滑片时3 楞次定律课时演练·促提升A组1.关于电磁感应现象,下列说法中正确的是()A.感应电流的磁场总是与原磁场方向相反B.闭合线圈放在变化的磁场中就一定能产生感应电流C.闭合线圈放在匀强磁场中做切割磁感线运动时,一定能产生感应电流D.感应电流的磁场总是阻碍原磁场的磁通量的变化解析:电磁感应现象中,若磁通量减小,则感应电流的磁场与原磁场方向相同,选项A错误;若闭合线圈平面与磁场方向平行,则无论磁场强弱如何变化,穿过线圈的磁通量始终为零,不产生感应电流,选项B错误;若线圈切割磁感线时,穿过线圈的磁通量不发生变化,则不能产生感应电流,选项C错误;只有选项D正确.答案:D2.如图所示,一线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在匀强磁场中运动,已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ、Ⅱ、Ⅲ时(位置Ⅱ正好是细杆竖直位置),线圈内的感应电流方向(顺着磁场方向看去)是()A.Ⅰ、Ⅱ、Ⅲ位置均是顺时针方向B.Ⅰ、Ⅱ、Ⅲ位置均是逆时针方向C.Ⅰ位置是顺时针方向,Ⅱ位置为零,Ⅲ位置是逆时针方向D.Ⅰ位置是逆时针方向,Ⅱ位置为零,Ⅲ位置是顺时针方向解析:线圈由初始位置向Ⅰ位置运动过程中,沿磁场方向的磁通量逐渐增大,根据楞次定律,感应电流的磁场方向与原磁场方向相反,从右向左穿过线圈,根据安培定则,Ⅰ位置时感应电流的方向(沿磁感线方向看去)是逆时针方向;在Ⅱ位置时由左向右穿过线圈的磁通量最大,由Ⅱ位置向Ⅲ位置运动时,向右穿过线圈的磁通量减少,根据楞次定律,感应电流的磁场方向向右,阻碍它的减少,根据安培定则可判定Ⅲ位置的电流方向(沿磁感线方向看去)是顺时针方向,且知Ⅱ位置时感应电流为零. 故选D.答案:D3.闭合线圈abcd运动到如图所示的位置时,bc边所受到的磁场力方向向下,那么线圈的运动情况是()A.向左平动进入磁场B.向右平动出磁场C.向上平动D.向下平动解析:当bc受力向下时,说明感应电流方向由b指向c,当向左进入磁场时,磁通量增加,感应电流的磁场方向应该与原磁场方向相反,垂直纸面向里,用右手螺旋定则可以判断感应电流方向为顺时针方向.答案:A4.如图所示,一根条形磁铁自左向右穿过一个闭合螺线管,则电路中()A.始终有感应电流自a向b流过电流表GB.始终有感应电流自b向a流过电流表GC.先有a→G→b方向的感应电流,后有b→G→a方向的感应电流D.将不会产生感应电流解析:条形磁铁从左边进入螺线管的过程中,在螺线管内产生的磁场方向向右,且穿过螺线管的磁通量不断增加,根据楞次定律,产生的感应电流的方向是a→G→b;条形磁铁从螺线管中向右穿出的过程中,在螺线管中产生的磁场方向仍向右,穿过螺线管的磁通量不断减小,根据楞次定律,产生的感应电流的方向是b→G→a,故C正确.答案:C5.如图所示,磁铁垂直于铜环所在平面,当磁铁突然向铜环运动时,铜环的运动情况是()A.向右摆动B.向左摆动C.静止D.转动解析:铜环只有向右运动,才能阻碍穿过铜环的磁通量的增加.答案:A6.如图所示,矩形线框与长直导线在同一平面内,当矩形线框从直导线的左侧平移到右侧的过程中线框内感应电流的方向为()A.先顺时针,后逆时针B.先逆时针,后顺时针C.先顺时针,后逆时针,再顺时针D.先逆时针,后顺时针,再逆时针解析:直线电流产生的磁场在右侧垂直纸面向里,在左侧垂直线面向外,线框从左向右平移时,磁通量是先从垂直纸面向外的增强到减弱(线框通过导线时),当线框正通过直线电流的中间时,磁通量为零,继续向右运动时磁通量从垂直纸面向里的增强又到减弱,根据楞次定律和右手定则,感应电流的方向先为顺时针,后为逆时针,再顺时针.答案:C7.如图所示,一质量为m的条形磁铁用细线悬挂在天花板上,细线从一水平金属圆环中穿过. 现将环从位置Ⅰ释放,经过磁铁到达位置Ⅱ. 设环经过磁铁上端和下端附近时细线的张力分别为F T1和F T2,重力加速度大小为g,则()A.F T1>mg,F T2>mgB.F T1<mg,F T2<mgC.F T1>mg,F T2<mgD.F T1<mg,F T2>mg解析:当圆环经过磁铁上端时,磁通量增大,根据楞次定律可知磁铁要把圆环向上推,又由牛顿第三定律可知圆环给磁铁一个向下的磁场力,因此有F T1>mg;当圆环经过磁铁下端时,磁通量减小,根据楞次定律可知磁铁要把圆环向上吸,同理圆环要给磁铁一个向下的磁场力,因此有F T2>mg,所以只有A正确.答案:A8.(多选)如图是验证楞次定律实验的示意图,竖直放置的线圈固定不动,将磁铁从线圈上方插入或拔出,线圈和电流表构成的闭合回路中就会产生感应电流. 各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况,其中表示正确的是()解析:根据楞次定律可确定感应电流的方向:如对C图分析,当磁铁向下运动时:(1)闭合线圈原磁场的方向——向上;(2)穿过闭合线圈的磁通量的变化——增加;(3)感应电流产生的磁场方向——向下;(4)利用安培定则判断感应电流的方向——与图中箭头方向相同. 线圈的上端为S极,磁铁与线圈相互排斥. 综合以上分析知,C、D正确.答案:CDB组1.如图所示,固定的水平长直导线中通有直流I,矩形线框与导线在同一竖直平面内,且一边与导线平行. 线框由静止释放,在下落过程中()A.穿过线框的磁通量保持不变B.线框中感应电流方向保持不变C.线框所受安培力的合力为零D.线框的机械能不断增大解析:线框下落过程中,穿过线框的磁通量减小,选项A错误;由楞次定律可判断出感应电流方向一直沿顺时针方向,选项B正确;线框受到的安培力的合力竖直向上,但小于重力,则合力不为零,选项C错误;在下落过程中,安培力对线框做负功,则其机械能减小,选项D错误. 答案:B2.如图所示,当导线ab在电阻不计的金属导轨上滑动时,线圈c向右摆动,则ab的运动情况是()A.向左或向右匀速运动B.向左或向右减速运动C.向左或向右加速运动D.只能向右匀加速运动解析:当导线ab在导轨上滑行时,线圈c向右运动,说明穿过线圈的磁通量正在减少,即右侧回路中的感应电流减小,导线正在减速运动,与方向无关,故A、C、D错误,B正确.答案:B3.如图所示,螺线管CD的导线绕向不明,当磁铁AB插入螺线管时,电路中有图示方向的电流产生,下列关于螺线管极性的判断正确的是()A.C端一定是N极B.C端一定是S极C.C端的极性一定与磁铁B端的极性相同D.无法判断极性,因螺线管的绕法不明解析:AB的插入使螺线管磁通量增大而产生感应电流,根据楞次定律知,感应电流的磁场阻碍AB插入,因此,C端极性一定和B端极性相同.答案:C4.如图所示,粗糙水平桌面上有一质量为m的铜质矩形线圈. 当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,若线圈始终不动,则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()A.F N先小于mg后大于mg,运动趋势向左B.F N先大于mg后小于mg,运动趋势向左C.F N先小于mg后大于mg,运动趋势向右D.F N先大于mg后小于mg,运动趋势向右解析:当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,线圈中向下的磁通量先增加后减小,由楞次定律可知,线圈中先产生逆时针方向的感应电流,后产生顺时针方向的感应电流,线圈的感应电流磁场阻碍磁铁的运动,故靠近时磁铁与线圈相互排斥,线圈受排斥力向右下方,F N大于mg,线圈有水平向右运动的趋势;离开时磁铁与线圈相互吸引,线圈受到吸引力向右上方,F N小于mg,线圈有水平向右运动的趋势. 所以正确选项是D.答案:D5.(多选)如图所示,导体AB、CD可在水平轨道上自由滑动,且两水平轨道在中央交叉处互不相通. 当导体棒AB向左移动时()A.AB中感应电流的方向为A到BB.AB中感应电流的方向为B到AC.CD向左移动D.CD向右移动解析:由右手定则可判断导体AB中感应电流方向为A→B,由左手定则可判断导体CD受到向右的安培力作用而向右运动.答案:AD6.(多选)如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连,要使线圈N获得顺时针方向的感应电流,则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)()A.向右匀速运动B.向左加速运动C.向右减速运动D.向右加速运动解析:欲使线圈N产生顺时针方向的感应电流,则感应电流的磁场方向应为垂直纸面向里,由楞次定律可知有两种情况:一是M中有顺时针方向逐渐减小的电流,使其在N中的磁场方向向里,且磁通量在减小;二是M中有逆时针方向逐渐增大的电流,使其在N中的磁场方向向外,且磁通量在增大. 因此,对于前者,应使ab减速向右运动;对于后者,则应使ab加速向左运动. 故应选B、C. (注意匀速运动只能产生恒定电流;匀变速运动产生均匀变化的电流)答案:BC4 法拉第电磁感应定律课时演练·促提升A组1.闭合电路中产生的感应电动势的大小,跟穿过这一闭合电路的下列哪个物理量成正比()A.磁通量B.磁感应强度C.磁通量的变化率D.磁通量的变化量解析:根据法拉第电磁感应定律表达式E=n知,闭合电路中感应电动势的大小与磁通量的变化率成正比,而与磁通量Φ、磁感应强度B、磁通量的变化量ΔΦ无关,所以选项A、B、D 错误,选项C正确.答案:C2.穿过一个单匝线圈的磁通量,始终以每秒均匀地增加2 Wb,则()A.线圈中的感应电动势每秒增大2 VB.线圈中的感应电动势每秒减小2 VC.线圈中的感应电动势始终为2 VD.线圈中不产生感应电动势解析:根据题意,穿过线圈的磁通量始终每秒均匀增加2 Wb,即穿过线圈的磁通量的变化率=2 Wb/s,由法拉第电磁感应定律知E=n=2 V,所以选C.答案:C3.如图所示,有一匝接在电容器C两端的圆形导线回路,垂直于回路平面以内存在着向里的匀强磁场B,已知圆的半径r=5 cm,电容C=20 μF,当磁场B以4×10-2 T/s的变化率均匀增加时,则()A.电容器a板带正电,电荷量为2π×10-9 CB.电容器a板带负电,电荷量为2π×10-9 CC.电容器b板带正电,电荷量为4π×10-9 CD.电容器b板带负电,电荷量为4π×10-9 C解析:根据楞次定律可判断a板带正电,线圈中产生的感应电动势E=πr2=π×10-4 V,板上带电荷量Q=CE=2π×10-9 C,选项A正确.答案:A4.(多选)如图所示为地磁场磁感线的示意图,在北半球地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度保持不变. 由于地磁场的作用,金属机翼上有电势差. 设飞行员左方机翼末端处的电势为φ1,右方机翼末端处的电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:由右手定则可知机翼左端电势比右端电势高,即φ1>φ2,A、C项正确.答案:AC5.(多选)在北半球,地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度不变,由于地磁场的作用,金属机翼上有电势差,设飞行员左方机翼末端处的电势为φ1,右方机翼末端处电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:该题中飞机两翼是金属材料,可视为一垂直于飞行方向切割竖直向下的磁感线的导体棒,磁场水平分量对产生电动势无作用. 对选项A,磁场竖直分量向下,手心向上,拇指指向飞机飞行方向,四指指向左翼末端,故φ1>φ2,选项A正确. 同理,飞机从东往西飞,仍是φ1>φ2,选项B错误. 从南往北、从北往南飞,都是φ1>φ2,故选项C正确,选项D错误.答案:AC6.如图所示,在竖直向下的匀强磁场中,将一水平放置的金属棒ab以水平初速度v0抛出,设在整个过程中棒的方向不变且不计空气阻力,则在金属棒运动过程中产生的感应电动势大小变化情况是()A.越来越大B.越来越小C.保持不变D.无法判断解析:棒ab水平抛出后,其速度越来越大,但只有水平分速度v0切割磁感线产生感应电动势,故E=Bl v0保持不变.答案:C7.将一段导线绕成图甲所示的闭合回路,并固定在水平面(纸面)内. 回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中. 回路的圆环区域内有垂直纸面的磁场Ⅱ,以向里为磁场Ⅱ的正方向,其磁感应强度B随时间t变化的图象如图乙所示. 用F表示ab边受到的安培力,以水平向右为F的正方向,能正确反映F随时间t变化的图象是()。

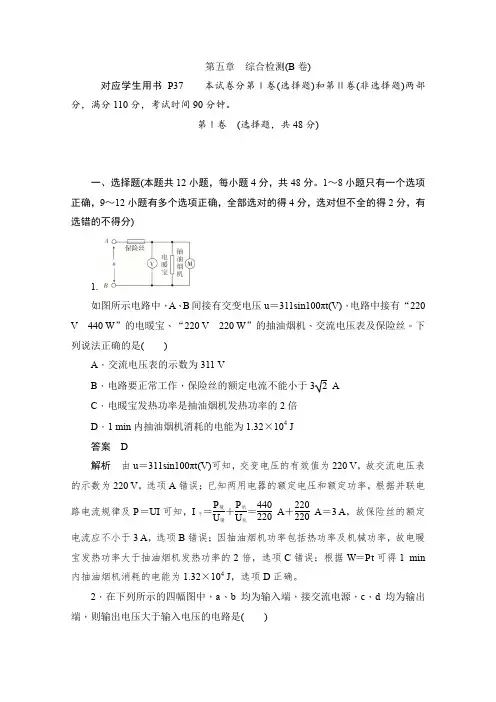

2019-2020学年高中物理人教版选修3-2同步作业与测评:第五章 交变电流 综合检测(B卷) Word版含解析
