模电实验1：元器件及常用仪器的使用练习
实验一常用仪器的使用（示波器、万用表）
实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。
这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。
⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。
2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。
⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。
将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。
然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。
依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。
分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。
保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。
3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。
将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。
模电实验1：元器件及常用仪器的使用练习
示波器测量值
峰峰值（V）
周期
（ms）
频率
（Hz）
波形
峰峰值（V）
周期
（ms）
频率
（Hz）
1
1K Hz
正弦波
2
10K Hz
方波
3
20K Hz
脉冲波
4
30K Hz
三角波
5
60K Hz
锯齿波
*用毫伏测量1K Hz正弦波的有效值
实验一常用仪器使用
1、测量示波器内的校准信号，并写出操作步骤；标源自值示波器实测值波形
幅度
5V（P-P）
频率
1K Hz
上升沿时间
≤2μS
下降沿时间
≤2μS
2、用示波器测量函数信号发生器的波形，并记录波形图，标出该波形的峰峰值、周期、频率等参数；函数信号发生器输出的波形有正弦波，方波，脉冲波，三角波，锯齿波等，列表如下供参考
模电实验常用电子仪器使用与常用电子元件测量练习
1kHz ≤15μs ≤15μs
原始数据
实测值
div
V/div
V
div
ms/div
Hz
div
μs/div
μs
div
μs/div
μs
注：原始数据系指从仪器刻度上直接读取的数据，未加 任何处理。如表中V／div，div。
模电实验常用电子仪器使用与常用 电子元件测量练习
2. 函数信号发生器练习
1. 频率测量：
模电实验常用电子仪器使用与常用 电子元件测量练习
使用方法——双路可调电源串联使用
1. 将左控制按钮按下，右控制按钮弹起。 2. 将两电流旋钮调至最大，然后调节主电源电压调节旋钮，从输
出电压将跟踪主动路的输出电压，输出电压最高可达两路电压 的额定值之和。 3. 当两路电源串联时，两路的电流调节仍然是独立的，如从电源 调节旋钮不在最大，而在某个限流点，则当负载电流至达该限 流点时，从电源输出电压将不再跟踪主动路调节。 4. 当两路电源串联时，如负载较大，有功率输出时，则应用粗导 线将两电流串联端子可靠连接，以免损坏机器内部开关。 5. 当两路电源串联时，如果主电源和从电源输出的负端与接地端 之间接有联接片，应断开模电，实否验电常则子用元电将件子测引仪量器练起使习用从与常动用路的短路。
交替与断续显示
根据开关信号转换速率不同，双踪示波器有“交替显示”和 “断续显示”两种工作方式。
(1)“交替显示”方式。所谓“交替显示”方式就是第一次电子 开关接通A门时，扫描电压对A通道信号进行扫描显示。第一次 扫描结束后，电子开关马上接通B门，则第二次扫描电压对B通 道信号进行扫描显示。如此不断重复，在荧光屏上轮流显示出uA 和uB的波形，如图下图(a)所示。
模拟电路实验报告-常用电子测量仪器的使用
模拟电路实验报告实验一常用电子测量仪器的使用1.实验目的(1)了解双踪示波器、函数信号发生器、晶体管毫伏表、直流稳压电源的工作原理和主要技术指标。
(2)掌握双踪示波器、晶体管毫伏表、直流稳压电源的正确使用方法。
2.实验原理示波器是电子测量中最常用的一种电子仪器,可以用它来测试和分析时域信号。
示波器通常由信号波形显示部分、垂直信道（Y通道）、水平信道（X通道）三部分组成。
YB4320G是具有双路的通用示波器，其频率响应为0～20MHz。
为了保证示波器测量的准确性，示波器内部均带有校准信号，其频率一般为1KHz，即周期为1ms，其幅度是恒定的或可以步级调整，其波形一般为矩形波。
在使用示波器测量波形参数之前，应把校准信号接入Y轴，以校正示波器的Y 轴偏转灵敏度刻度以及扫描速度刻度是否正确，然后再来测量被测信号。
函数信号发生器能产生正弦波、三角波、方波、斜波、脉冲波以及扫描波等信号。
由于用数字LED显示输出频率，读数方便且精确。
晶体管毫伏表是测量正弦信号有效值比较理想的仪器，其表盘用正弦有效值刻度，因此只有当测量正弦电压有效值时读数才是正确的。
晶体管毫伏表在小量程档位（小于1V）时，打开电源开关后，输入端不允许开路，以免外界干扰电压从输入端进入造成打表针的现象，且易损坏仪表。
在使用完毕将仪表复位时，应将量程开关放在300V挡，当电缆的两个测试端接地，将表垂直放置。
直流稳压电源是给电路提供能源的设备，通常直流电源是把市电220V的交流电转换成各种电路所需要的直流电压或直流电流。
一般一个直流稳压电源可输出两组直流电压，电压是可调的，通常为0～30V，最大输出直流电流通常为2A。
输出电压或电流值的大小，可通过电源表面旋钮进行调整，并由表面上的表头或LED显示。
每组电源有3个端子，即正极、负极和机壳接地。
正极和负极就像我们平时使用的干电池一样，机壳接地是为了防止外部干扰而设置的。
如果某一电路使用的是正、负电源，即双电源，此时要注意的是双电源共地的接法，以免造成短路现象。
模电实验一-----仪器使用--2014
模拟实验一常用仪器的使用一．实验目的1．学习并掌握双踪模拟示波器的使用方法；2．学会正确使用数字万用表、函数发生器、电压毫伏表,掌握其基本功能的使用；3．掌握电阻、电容、二极管等元器件的测量方法；4．RC低通电路的幅频、相频的测量。
二．实验内容1．电子示波器扫描初态调整。
(1)示波器接通电源前，其面板上各旋钮、按键应按照表1-01所列的初始位置设定。
(2)打开示波器的电源开关，电源指示灯亮，让仪器预热几分钟。
示波器屏幕上应出现一条水平线(即扫描线)。
若没有出现扫描线，可先顺时针调节触发电平旋钮、辉度旋钮，再调节水平和垂直位移旋钮，直到屏幕上扫描线位置居中、亮度合适为止。
当扫描线较粗不清晰时，可分别调整两个聚焦调节旋钮。
当扫描线不稳定时，调整触发电平旋钮，使信号显示稳定。
2.观察示波器提供的自校信号“CAL”：将测试线上的信号端夹子夹在示波器面板上的校准信号“CAL”输出端，此时测试线上黑夹子可悬空(因“CAL”信号的“地”已与示波器内部“地”接在一起)。
可从示波器屏幕上观察到“CAL”方波信号。
调节相应的旋钮，使波形完整显示3或4个周期，并记录旋钮位置和波形。
记录重要的参数值。
3.单踪显示4项中函数发生器的输出信号波形。
单踪显示就是在示波器屏幕上仅显示一个信号波形。
当选用“CH1”信号通道时，将垂直工作方式一组按键中“CHl”按下。
如选用“CH2”信号通道时，将垂直工作按键中“CH2”按下。
下面以“CH1”信号通道输入信号为例；在“CH1”信号输入插座上接信号测试线（同轴电缆），测试线一端有两个连线端，其中，黑夹子是地，必须与被测信号的“地”端（公共端）。
将“CH1”输入耦合方式选择“GND”，调好零输入时的参考基准电平线的位置（因为此时输入信号在示波器内部被短路，所以输入电压为零）；再将“CH1”输入耦合方式拨到“AC”位置，可将测试信号输入到示波器中。
4.用函数发生器产生测试信号。
（即：以下内容在函数发生器上读出数据）⑴调节函数发生器的输出信号幅值约为2V、4KHz的正弦波，加到示波器信号输入通道CH1或CH2，调节示波器有关控制键，使屏幕上分别显示出幅度适中、清晰、稳定的二个、四个周期波形。
模电实验报告
河北科技大学实验报告级专业班学号年月日姓名同组人指导教师张凤凌实验名称实验一常用电子仪器的使用练习成绩实验类型综合型批阅教师一、实验目的（1）学习直流稳压电源、信号发生器、交直流毫伏毫安表和示波器的使用方法。
（2）掌握交直流毫伏毫安表测量静态信号和动态信号的方法。
（2）掌握用示波器观测波形及测量频率和幅值的方法。
二、实验仪器与元器件（1）直流稳压电源1台（2）信号发生器1台（3）交直流毫伏毫安表1台（4）6502型示波器1台三、实验内容及步骤1．直流稳压电源的使用（1）使稳压电源输出＋9V电压选择0～30V作为电压输出端。
“可调/固定”键弹起，调节“电压调节”旋钮，从数码显示器上观察输出电压的变化，使数码显示为9V，并使用毫伏毫安表直流挡测量＋9V。
（2）使稳压电源输出±12V电压将“可调/固定”键按下，按图2-1-2接线，将其中一路接成＋12V，另一路接成－12V。
使用毫伏毫安表的直流挡进行测量，表的地线（黑色线）与稳压电源的参考电位“GND”相连，测试线（红色线）分别测量＋12V和－12V。
2．交直流毫伏毫安表的使用(1) 测量+9V、±12V的直流电压。
(2) 测量5mV的交流电压。
3．信号发生器的使用方法信号发生器能产生正弦波、方波、三角波等模拟信号，频率范围为2Hz～2MHz，分六挡连续可调；输出幅度为0V～25V P-P，连续可调。
模拟信号从“模拟输出”端输出。
（1）衰减开关“－20dB”和“－40dB”的作用波形选择“正弦波”，频率挡位选择“2k”。
调节“频率调节”旋钮，使数字频率计上的数码显示为1kHz。
当信号发生器衰减开关为0dB时（“－20dB”和“－40dB”键均弹起），调节其“幅度调节”旋钮，用毫伏毫安表的交流挡测量输出信号的电压值为5V（有效值）。
当衰减值分别为－20dB、－40dB和－60dB时，测量各输出电压值，将结果记入表2-1-1中。
表2-1-1 幅度衰减开关衰减值数据记录（2）使信号发生器输出电压为5mV、频率1kHz的正弦波信号信号发生器选择“正弦波”，频率为1kHz，衰减开关“－20dB”和“－40dB”同时按下。
实验1_常用电子仪器的使用及电子元器件的检测
信号负斜率触发
触发电平（LEVEL）
调整扫描起点和触发电平，使波形稳定
其 CAL（UP-P）校准信号 它
校准信号频率为 1kHz，电压峰-峰值为 0.5V 方波
（2）电压测量
1）交流电压值的测量
被测信号通过探头输入示波器，耦合方式开关置 AC，适当调节 Y 轴衰减（VOLTS/DIV）开关和扫 描时间调节（TIME/DIV）开关以得到适合高度的一个或两个完整周期的波形。调节垂直位移旋钮 （POSITION）使电压峰值与某一刻度线重合，以便读出电压值。根据屏幕上的坐标读出被测波形负峰和正 峰在 Y 轴上的高度（格数 DIV），测出被测信号电压的峰-峰值。
（2） 量程选择。如果所选择的量程档太低，仪表将会显示“1”，表示过 载；如果所选择的量程档太高，仪表不能显示出最精确的测量值。最合适的量程应选择使测量结果的有效 数字位数最多的那一档，此时测量精度最高。
表 3 VC9801 型数字万用表各功能档符号和按钮含义
Ω
欧姆档
A--
直流电流档
V--
直流电压档
显示波形幅度适中，周期适中。 6） 调节垂直位移旋钮和水平位移旋钮使显示的波形对准某一刻度，以便读取电压（UP-P）和周期
（T）。CH2 的操作与 CH1 相同。
图 1 GOS-620 示波器
装置名称
电源开关（POWER）
示 波 辉度调节（INTEN） 管 聚焦调节(FOCUS) 电 路 标尺亮度（ILLUM）
二、实验原理 在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、数字万用表，这些仪器的
结合使用，可以完成对模拟电子电路的静态和动态工作情况的测试。 1、双踪示波器 如图 1，GOS-620 示波器是一种双通道示波器，带宽为 20MHz，最小垂直偏转因数为 1mv/cm，扫描
模电实验一常用电子仪器使用
理解电子测量原理
通过实际操作，我了解了示波 器如何显示信号波形，万用表 如何测量电压、电流等参数， 对电子测量的原理有了更深入 的理解。
培养实验技能和素养
实验过程中，我学会了如何正 确连接电路、如何排除简单故 障、如何准确读取数据等实验 技能，同时也培养了严谨的实 验态度和素养。
实验安全须知
在实验前确保已经了解所有仪器的正确使用方法和注意 事项。
在实验结束后，应将所有仪器关闭并整理好，避免能源 浪费或造成安全隐患。
在使用过程中，避免仪器短路或过载，以免造成仪器损 坏或人员伤害。
在实验过程中，如遇到任何问题或困难，应及时向老师 或同学请教，不要私自拆卸或修理仪器。
02 电子仪器介绍
模电实验一：常用电子仪器使用
目录
• 实验介绍 • 电子仪器介绍 • 仪器使用方法 • 实验操作与注意事项 • 实验总结与思考
01 实验介绍
实验目的
掌握常用电子仪器的 使用方法和操作流程。
了解电子仪器在模拟 电路实验中的应用和 重要性。
学习如何正确读取和 记录实验数据。
实验设备
万用表 示波器
信号发生器 交流电源
03 仪器使用方法
万用表的使用方法
总结词
测量电压、电流和电阻的常用工 具
详细描述
选择合适的量程，连接红黑表笔， 正确接入电路，读取测量结果。
注意事项
避免在带电情况下测量高电压，使 用后及时关闭电源，定期校准。
示波器的使用方法
总结词
注意事项
观察信号波形和测量信号参数的仪器
注意探头的接地，避免信号过载，定 期校准。
模电实验常用仪器的介绍及操作
模拟电子技术实验 1 实验一常用电子仪器使用及元件测试实验一常用电子仪器使用正确地观察电子技术实验现象、测量实验数据，必须学会常用电子仪器及设备的正确使用方法，掌握基本的电子测试技术，这也是电子技术实验课的重要任务之一。
所使用的主要电子仪器有：SS-7804型双踪示波器，EE-1641D函数信号发生器，直流稳压电源，DT890型数字万用表和电子技术实验学习机。
其中示波器的使用较难掌握，是我们学习的重点，要进行反复的操作练习，达到熟练掌握的目的。
一、实验内容1. SS-7804（8702）型示波器的面板及其各键钮的功能SS-7804型示波器是双踪示波器，它可以同时观察两个信号的波形，即信号从CH1和CH2输入，便可在荧光屏上得到两个信号的波形；以便分析其特点。
电源按钮POWER 电源开关：按下状态（ON），电源接通；弹出状态（STBY），即切断电源。
垂直系统CH1、CH2 输入端口：测试信号通过测试笔或探头从此端口输入。
CH1、CH2 输入通道选择按钮：按下该钮即被选通，荧屏上即显示该通道的信号波形。
〔VOLTS/DIV〕垂直灵敏度选择开关：对于通道1（CH1）和通道2（CH2）所输入信号的幅度应选择适当的灵敏度。
〔▲ POSITION ▼〕垂直位移旋钮：顺时针旋转，亮线（波形）上升；逆时针旋转，亮线（波形）下降。
即调整亮线（波形）至便于观察、测量即可。
DC/AC 输入耦合方式选择按钮：按下为 DC耦合——即直流耦合，弹出为 AC耦合——交流耦合。
GND 输入接参考地按钮：按下时为接参考地；输入信号被切断，垂直放大器的输入端被接地。
ADD 信号叠加按钮：按下该键，示波器将显示通道1（CH1）和通道2（CH2）两路信号进行代数和的波形，既显示CH1+CH2 的波形。
INV 信号取反按钮：按下该键，将通道2（CH2）输入的信号反向。
*若同时按下了INV、ADD ，既是显示通道1（CH1）和通道2（CH2）两路信号进行代数差的波形，既显示CH1- CH2 的波形。
实验一常用电子仪器使用练习及常用元件
实验一常用电子仪器使用练习及常用元件的识别与测试一、实验目的1. 初步掌握常用电子仪器的基本功能并学习其正确使用方法；2. 初步掌握常用元、器件的识别与简单测试方法。
二、仪器设备1. CS-4125示波器2. YB1620P信号发生器3. 数字万用表4. 指针万用表5. NY4520晶体管毫伏表6. DH1718D-4直流稳压流电源三、预习要求阅读附录1、4四、实验内容1. 电阻、电容元件的识别和检查。
根据附录I、IV，识别所给电阻、电容元件，并用万用表检查元件的好坏。
2. 半导体二极管、三极管的识别与简单测试。
根据附录I，用万用表判别普通二极管的阴、阳极并做简单测试；识别及测试三极管的类型，e、b、c管脚，β值及好坏。
3. 用稳压电源上的电压表分别测量稳压电源I、II、III路的输出，使各路的输出依次为2V，9V，15V，25V；再用数字万用表直流档测量其值。
4. 使低频信号发生器依次输出：1）100Hz，100mV2）1000Hz，20mV3）300Hz，1V4）150kHz，20mV（1）用双路晶体管毫伏表的一路测量信号发生器的输出。
（2）分别将以上信号送入示波器的CH1和CH2通道，观察其波形，并测量其幅值（将该幅度换算成有效值并与上面所测数据相比较）。
（3）用手触摸示波器的输入探头（探头选择X1位置），会出现什么波形？（4）选双路毫伏表某一路，将量程拨至1V以下，并将表笔开路，会出现什么现象？五、实验报告1. 对本实验中所使用仪器的主要用途、使用范围及条件、使用注意事项进行总结。
2. 当示波器和毫伏表开路时为什么会出现所观察到的现象。
实验二单级放大电路一、实验目的1. 掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
2. 测量放大电路Q点，A V，R i，R o。
3. 学习放大电路的动态性能。
二、实验仪器1. CS-4125 示波器2. YB1620P 信号发生器3. 数字万用表4. NY4520 晶体管毫伏表三、实验原理我们测量静态工作点是为了了解静态工作点选的是否合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

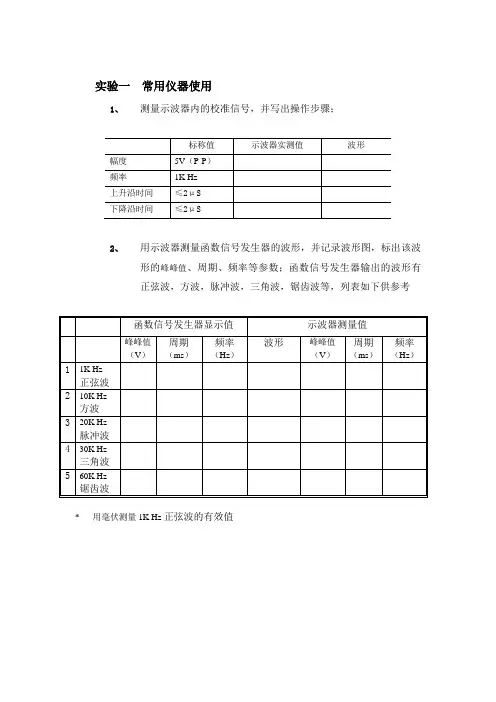

1、测量示波器内的校准信号，并写出操作步骤；
