九年级物理上册电路故障分析练习题
电路故障的练习题
1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；
C、电流表有示数，电压表示数为零；
D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）
A、电流表的连接是正确的；
B、电压表的连接是正确的；
C、两表的连接都是错误的；
D、电流表将会被烧坏。
3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现
A、电流表被烧坏；
B、电压表被烧坏；（）
C、两只灯会被烧坏；
D、两只灯都能发光。
4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）
A、电源接线接触不良；
B、电流表损坏，断路，其他元件完好；
C、灯L1发生灯丝烧断；
D、灯L2发生短路，其他元件完好。
5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）
A、电压表指针有明显偏转；
B、电压表一定烧坏；
C、灯泡L的灯丝烧坏；
D、电源损坏。
6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=0,
U bc=0, U cd=6V, 则该电路的故障可能是（）
A、开关S接触不良；
B、灯L1断路；
C、灯L2短路；
D、灯L2的灯丝断了。
7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=6V,
U bc=0, U cd=0, 则该电路的故障可能是（）
A、开关S接触不良；
B、灯L1断路；
C、灯L2短路；
D、灯L2的灯丝断了。
8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0, U bc=6V,
则该电路的故障可能是（）
A、开关S接触不良；
B、灯L1断路；
C、灯L2短路；
D、灯L2的灯丝断了。
9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。
某同学用一根导线去查找电路故障，
当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。
由此可以断定
A、灯L1断路；
B、灯L2断路；
C、灯L1短路；
D、灯L2短路。
（）
A v L 1 L 2 s 10、在图10所示的电路中，电源电压不变。
闭合开关S ，电路正常工作，一段时间后，发现其中一个电压表示数变大，则 （ ）
A 、灯L 1可能变亮；
B 、灯L 1亮度可能不变；
C 、灯L 2可能断路；
D 、灯L 2可能短路。
11、在如图11所示的电路中，当闭合开关S 后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是 （ ）
A 、电流表坏了；
B 、灯泡L 1的灯丝断了；
C 、两个灯泡都断路；
D 、灯泡L 2的灯丝断了。
12、在如图12所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是
A 、灯L 1短路；
B 、灯L 2短路；
C 、灯L 1断路；
D 、灯L 2断路。
（ ）
13、把电池组、开关、灯泡L 1和L 2及若干导线组成串联电路，并用电压表测灯L 1两端的电压，当开关闭合时发现电压表读数为零，则可能出现的故障是（多选） （ ）
A 、L 1的灯丝断了；
B 、L 2的灯丝断了；
C 、L 1发生了短路；
D 、L 2发生了短路。
14、如图13所示，当闭合开关S 时，电灯L 1和L 2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是 （ ）
A 、电流表断路，电灯L 1和L 2完好；
B 、L 1灯丝断路，电流表和L 2完好；
C 、L 2灯丝断路，电流表和L 1完好；
D 、L 1、L 2灯丝都断路，而电流表完好。
15、在图14所示的电路中，a 、b 、c 、d 为四个接线柱。
闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起。
在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填入下表中。
（每种电表各填一种方法）
电表 方法（接在何处、开关开闭情况）
现象和结论
电流表
电压表
16、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表
指针不动，伏特表有读数，那么有可能是（ ）
A ．安培表已被烧坏，致使电路不通
B ．安培表完好，但未与导线接牢
C ．灯L 的灯座接线处短路
D ．安培表被短路
17、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压
表读数为电源电压，以下不可能的情况是：（ ） Ａ、电流表中断路，Ｌ１和Ｌ２都完好
Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好 Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好 Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好
18、如图所示，S 闭合后，两个灯泡均不发光，电流表的指针也几乎不动，
但电压表的指针确有明显的偏转，该电路的故障可能是：（ ）
A ．电流表坏了或未接好。
B ．L 2的灯丝烧断或灯座与灯泡没接触。
C ．L 1和L 2的灯丝都被烧断。
D ．L 1的灯丝被烧断或没接好
参考答案：
1、D
2、B
3、A
4、C
5、A
6、D
7、A
8、D
9、B 10、C 11、D 12、D 13、B、C 14、A。
初三物理电路故障分析练习题
初三物理电路故障分析练习题一、单项选择题1. 在电路中，如果电流突然变大，则电阻的值应该是：A. 变小B. 变大C. 保持不变2. 在串联电路中，总电阻的计算公式是：A. R = R1 + R2 + R3B. R = R1 × R2 × R3C. R = 1/ (1/R1 + 1/R2 + 1/R3)3. 下面哪个元件不会储存电能：A. 电容器B. 电感器C. 变压器4. 在并联电路中，总电流的计算公式是：A. I = I1 + I2 + I3B. I = I1 × I2 × I3C. I = I1 + I2 + I35. 电压的单位是：A. 安培B. 伏特C. 瓦特二、计算题1. 电阻R1为30欧姆，电阻R2为20欧姆，两个电阻串联连接，求总电阻。
2. 电阻R1为10欧姆，电阻R2为20欧姆，两个电阻并联连接，求总电阻。
3. 在电路中，电源电压为12伏特，总电流为2安培，求总电阻。
4. 在电路中，电源电压为6伏特，总电阻为4欧姆，求总电流。
5. 电容器C1为2微法，电容器C2为4微法，两个电容器并联连接，求总电容。
三、解答题1. 请说明并联电路和串联电路的区别，并给出一个实际生活中的例子。
2. 解释直流电和交流电的概念，并说明它们的用途和区别。
3. 电路中如何判断电流的大小和方向，以及电压的极性？4. 请简要解释电阻、电容和电感的概念，并说明它们在电路中的作用。
5. 电路中出现故障的原因可能有哪些，并提供至少两个常见故障的解决方法。
四、综合题某电路中，有一个12伏特的电源和两个电阻：R1为20欧姆，R2为30欧姆。
另外还有两个电容器：C1为2微法，C2为4微法。
请回答以下问题：1. 如果将两个电阻串联连接，求总电阻和总电流。
2. 如果将两个电容器并联连接，求总电容。
3. 如果电阻R1和电容器C1并联连接，电阻R2和电容器C2串联连接，求总电阻和总电容。
4. 如果电路中出现了短路故障，请说明该故障的原因以及解决办法。
(完整版)初三物理《电路故障分析》试题含答案,推荐文档
初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子,1 闭合开关发现只有一盏灯亮。
故障分析:既然有灯亮～说明电路是通路的～那盏不亮的灯可能被短路了。
例:如图当闭合开关时，L1 亮，L2 不亮。
电压表和电流表均有示数。
故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路b【题目变式 1:】如上图，当闭合开关时，L1 不亮，L2 亮。
电压表无示数，电流表有示数。
故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路a【题目变式 2:】如上图，当闭合开关时，L1 不亮，L2 亮。
电路中可能存在的故障原因和两表示数的情况可能是( )A.L1 短路，电压表有示数，电流表无示数B.L1 短路，电压表无示数，电流表有示数C.L2 短路，两表都无示数D.L2 短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。
故障分析:既然所有灯都不亮了～说明电路中存在断路现象。
即此时电路是开路的。
常用判断方法:用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因。
电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。
电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。
例: 如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是( )A、开关 S 接触不良;B、灯 L1 断路;C、灯 L2 短路;D、灯 L2 的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
二、并联电路中的故障分析:,以电路中两盏为例子,1闭合开关发现只有一盏灯亮。
故障分析:既然有一灯亮～说明这一灯亮的电路是通路的～那盏不亮的灯一定是开路。
(2024版)初三物理《电路故障》练习题-有答案
可编辑修改精选全文完整版依萱电路故障课上练习一、单选题21]下列各电路中,闭合开关,两个灯泡不能都发光的电路是( )A. B.C. D.2. [2015·山西中考，18]电动自行车两刹车手柄中各有一只开关S1和S2。
在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。
以下电路符合要求的是( )A. B. C. D.3. 我们平时不允许电路发生电源短路,这是因为在电源短路时( )A. 用电器中有很大电流通过,容易烧坏用电器B. 电源中有很大电流通过,容易烧坏电源C. 电源中没有电流通过D. 电源正常工作,但是用电器不能正常工作4. 如图所示,开关S 闭合时,可能发生的现象是( )A. L1被烧坏 B. L1、L2均被烧坏C. 电源被烧坏D. L2被短路,L1亮第1页共5页5. 为了安全,汽车行驶时驾驶员必须系好安全带。
当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光。
符合上述要求的正确电路图是 ( )A. B. C. D.6. 下图所示的各电路中,闭合开关后会使电源短路的是 ( )A. B. C. D.7. [2016·巴中市中考物理]在如图所示的电路中,正确的说法是 ( )A. 闭合S 1,断开S 2,L 1发光,L 2不发光B. 闭合S 1、S 2,L 1、L 2都发光C. S 1、S 2都断开,L 1、L 2都不发光D. 闭合S 2,断开S 1,L 1、L 2都发光8. 如图所示,当两个开关都闭合后,两盏灯都能发光的电路是( )A. B.C. D.9. [2016·桂林高考]小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是 ( ) A. 开关处出现短路 B. 小灯泡灯丝断了C. 小灯泡接触不良D. 电池两端电压过低10. 为避免超高车辆闯入隧道造成事故,小明设计了警示电路,使用时闭合开关S.导线EF 横置于隧道口上沿前方,一旦被驶来的车辆撞断,红灯L 亮且电动机转动放下栏杆.灯和电动机中,即使其中之一断路,另一个也能正常工作.下列电路中符合要求的是 ( )A BC DA. AB. BC. CD. D二、填空题11. [2015·宁夏中考，31]在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。
【期末复习】2022-2023学年初三物理上册专项训练(电路故障分析)
九年级上册物理（电路故障分析）专项训练（原卷版）注意：训练范围：苏科版九年级下册第14章。
1、电压表与哪个元件并联，则其测量的就是哪个元件两端的电压；判断复杂电路中电压表的测量对象时，一般要利用“移线法”，适当移动电路中某些导线，以达到清楚地判断电压表测量对象的目的。
2、判断某位置未知电表类型的方法：（1）假设法：随意假设某处的电表类型,再判断该假设是否符合要求。
（2）直接判断法：根据电表的使用方法直接判断。
3、选择型电路故障题可用排除法解答；解题时应逐一分析每一个选项是否与题中出现的现象相吻合。
4、填空型电路故障题可用分析法解答；解题时应逐一分析每个元件是否有短路或断路的可能性。
一、选择题。
1．（2022•盐城）如图所示是小明设计的模拟调光台灯电路。
闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是（）A．电流表断路B．电压表短路C．铅笔芯断路D．灯泡断路2．（2021秋•武冈市期末）在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（）A．灯L2断路B．灯L1和L2均断路C．灯L1断路D．灯L1和且L2均短路3．（2022秋•沙坪坝区校级月考）如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后。
发现电路中只有一个电表的示数变大，且故障只发生在电阻R1或R2上，其他元件仍保持完好，为判断故障，将电流表A与R1位置互换，则下列说法正确的是（）①互换后，电流表A示数不变，电压表V示数变大，R1短路②互换后，电流表A示数变大，电压表V示数不变，R2断路③互换后，电流表A示数不变，电压表V示数变大，R2短路④互换后，电流表A示数不变，电压表V示数不变，R2断路A．①④B．②④C．③D．③④4．（2022•呼和浩特）如图所示，小嫒同学设计了一个简单的“调光电路”。
九年级物理上册 电路故障分析专题 试题

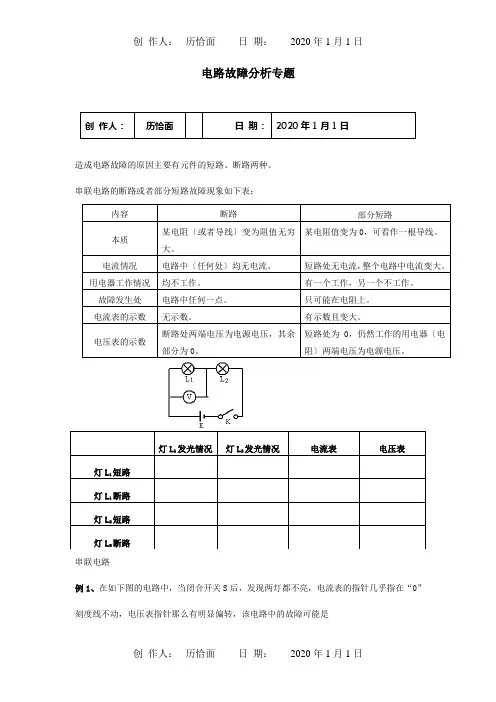

电路故障分析专题创 作人：历恰面 日 期： 2020年1月1日造成电路故障的原因主要有元件的短路、断路两种。
