加氢装置(设备 )

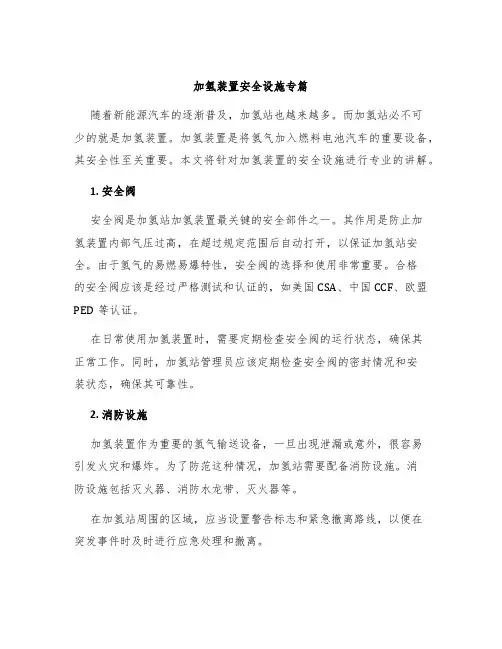

加氢装置安全设施专篇

随着新能源汽车的逐渐普及，加氢站也越来越多。而加氢站必不可少的就是加氢装置。加氢装置是将氢气加入燃料电池汽车的重要设备，其安全性至关重要。本文将针对加氢装置的安全设施进行专业的讲解。

1. 安全阀

安全阀是加氢站加氢装置最关键的安全部件之一。其作用是防止加氢装置内部气压过高，在超过规定范围后自动打开，以保证加氢站安全。由于氢气的易燃易爆特性，安全阀的选择和使用非常重要。合格的安全阀应该是经过严格测试和认证的，如美国CSA、中国CCF、欧盟PED等认证。

在日常使用加氢装置时，需要定期检查安全阀的运行状态，确保其正常工作。同时，加氢站管理员应该定期检查安全阀的密封情况和安装状态，确保其可靠性。

2. 消防设施

加氢装置作为重要的氢气输送设备，一旦出现泄漏或意外，很容易引发火灾和爆炸。为了防范这种情况，加氢站需要配备消防设施。消防设施包括灭火器、消防水龙带、灭火器等。

在加氢站周围的区域，应当设置警告标志和紧急撤离路线，以便在突发事件时及时进行应急处理和撤离。 3. 环境监测

加氢装置需要在良好的环境下进行使用，否则会出现安全问题。因此，对加氢站周围的空气质量和环境温度进行定期检测非常重要，以确保加氢装置能够正常运行。

环境监测可以在加氢站周围的区域建立气体监测系统，以实时监测氢气浓度和周围环境的温度，及时预警和报警，确保加氢站的正常运行。

4. 人员培训

加氢站管理员和操作人员需要接受专业的技能培训和安全知识教育，以提高其对加氢装置的操作和维护水平。培训应该包括加氢装置的操作流程、安全知识、危险源识别及应急处理等方面。

在平时的日常管理中，加氢站管理员应该定期组织操作人员进行安全演练和应急处理训练，以确保操作人员能够在紧急情况下快速、准确地处理事故。

5. 动力系统

加氢装置需要和动力系统紧密配合，以确保加氢装置的高效和安全。因此，动力系统的维护和检修同样重要。操作人员必须掌握动力系统的运行原理，能够对动力系统进行故障排查和维修。

加氢裂化装置设备应用特点

FRIENDOFCHEMICALINDUSTRY30工艺与设备化工之友2006.NO.07

IATIDEA膜法SBR等2.2工艺比较大部分新型SBR工艺仍然拥有经典SBR工艺的主要特点并形成了一些独特的优点(见表2)由表2可见在新型SBR中经典SBR的优点在一定程度上被弱化改进的SBR吸收了传统活性污泥的特点出现了连续进水连续出水和带回流污泥的SBR反应器以及UNITANK新型综合性工艺不同类型的SBR反应器的优点是不同的,因此在进行工艺选择和设计计算时应当注意参考文献[1]李道棠,赵敏钧.间歇式活性污泥法技术特点及应用J.上海交通大学学报,199630(9):13-15[2]GoronszyMC,朱明权,WutscherK.循环式活性污泥法在工业废水中的应用J.中国给水排水,1996,12(6):4-9[3]张大群,王秀朵.SBR工艺新DATIAT法及新型滗水器J.中国给水排水,199612(1):26-28[4]吴卫国PeterLTimpany.连续进水恒水位的改进型SBR系统J.中国给水排水200117(7):1-5最近几年石化业发展迅猛主要原因高速发展的国民经济对能源的需求日益增加另外随国际形势的变化能源作为一种战略武器其地位也日益突出我国近几年的石油炼化业也随此形势而高速发展有报告显示仅在十一五期间动工兴建的炼油规模就达到近亿吨/年但套炼厂规模一般均在千万顿/年以上并且因为原料品质的下降以及不断增高的环保要求所以导致加氢技术在这些装置中不可或缺应用最广泛随之而来的是对加氢设备的选用上各类问题的解决由于加氢装置存在以下特点1高温环境裂化温度一般控制在400左右配套的干气制氢转化炉温度可达10002高压一般的加氢裂化装置压力多在10Mpa以上3介质腐蚀性及易燃易爆性氢气硫化氢及铵盐等的存在极其危险不仅危害操作人员的人身安全对设备及管线的腐蚀也相当复杂以上特点就要求在设备的选材选型上由相当高的标准不同于其它炼油装置加氢装置的主要设备特点如下1.反应器1.1现在的加氢反应器均采用热壁式根据操作条件的不同和制造能力的要求对于高压装置来讲多采用锻焊式壁厚可达200mm以上内壁附有Ep347堆焊层反应器对内件的要求也相当严格必须最大限度地保证物流在器内分配均匀以保证反应得均匀进行避免局部超温以往在催化剂的卸料上反应器不同床层间设有卸料管这样虽然制造比较省力但浪费了很多内部空间现在的反应器可以做到每个床层都自带一套卸料装备至器外我公司加氢裂化装置的反应器采用UOP工艺包制造主体材质选用2.25Cr-1Mo-0.25V,这种钢材虽然强度提高了但可焊性稍差相应对制造难度及锻件的要求标准也提高了尤其是在回火脆性倾向评定时主要指标控制得很严格要求J值120x值15ppm锻件在加工完后做整体热处理后其硬度应HB<235,在实际使用中一定要注意其最低升压温度1.2堆焊层保护上堆焊层本身作用是避免反应器基体材质直接与介质接触从而提高设备的使用寿命在装置的操作过程中一定要严格遵循规程严禁快速升降压力和温度防止超温避免堆焊层的剥离即使在停工阶段也要按照停工规程做好内件的保护及时清洗封存1.3反应器的新材料应用比较有代表性的是神户制钢对加氢反应器材料应用的开发上世纪末神户制钢开发了一系列的新材料它们具有在高温高压的氢环境中具有很高的强度主要有a改良的3Cr-1Mo-v-Cb-Ca钢b改良的21/4Cr-1Mo-v-Cb-Ca钢2.也就是说在以前传统的Cr-Mo钢中加入适量的矾钙铌可以极大地提高钢材的强度和抗氢性能这些新材料在ASME及其它标准中已经实现了标准化并且在实际应用中迅速且广泛开展改良钢的特性如下2.1高强度帮助了反应器重量的最小化对于21/4Cr-1Mo钢来讲矾和钶的加入足以降低10%的反应器重量2.2改善对氢腐蚀及氢脆的抵抗能力碳化矾及碳化钶具有良好的抗氢蚀及氢脆的能力2.3良好的堆焊层抗剥离性能碳化矾可有效阻止氢在堆焊层和母材之间边界层导致的剥离2.4良好的低温韧性加入适量的矾可阻止硬化的能力以及在低温状态下破坏韧性的能力对于在工作温度加氢裂化装置设备应用特点吴春源1王俭2胡世宏3(1.中石油大港石化公司2.大港油田快乐集团3.大港油田第二采油厂)摘要加氢裂化装置设备的应用不同于其他炼油装置设备从选型选材上更为严格本文针对加氢裂化装置的一些主要设备阐明合理的选用设备将会对加氢裂化装置的安稳长满优运行有着重要的意义关键词加氢裂化高压设备反应器材料换热器空冷器中图分类号:TH13文献标识码A31FRIENDOFCHEMICALINDUSTRY工艺与设备2006.NO.07化工之友超过320摄氏度的钢材一定要保持良好的低温韧性2.5良好的可焊性矾的加入容易引起再焊接过程中热裂纹而加入适量的钙可使生成稳固的硫化钙防止在焊接时产生的热裂纹改良的铬钼钢与传统的铬钼钢比较见下图另外反应器使用效果的好坏关键在于内构件的设

No.01-加氢反应器

210万吨/年加氢裂化设备基础知识第一章加氢反应器

第一章加氢反应器

反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H2S)环境下，且进入到反应器

内的物料中往往含有硫和氮等杂质。由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提

高反应器使用的安全性。为确保加氢裂化反应器的安全运行，有必要了解反应器的结构、原理、损伤形

式和对策。

一、反应器的分类

1、按主体结构分

加氢反应器按其主体结构特点可以分为锻焊结构、板焊结构和多层结构。其断面结构及特征如

下表1-1所示。

表1-1 各种结构反应器的特征分类锻焊结构板焊结构多层结构

结构断面

条件可用于高温高压场合。其最高温度取决于材料的性能(如抗氢腐蚀等)。可用于高温高压场合。其最高温度取决于材料的性能(如抗氢腐蚀等)。可用于高压，但温度不宜太高。因为它存在结构上不连续性的特点，会造成较大的热应力和因缺口效应而使疲劳强度下降等。所以对于大于350℃和温度、压力有急剧波动的场合谨慎选用。适用范围

最大厚度约450mm 约300mm 总厚约600mm。一般内筒厚20mm，层板厚4～8mm。

选材要求 (1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。(2)为防止H2S腐蚀在内表面堆焊不锈钢堆焊层。 (1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。(2)为防止H2S腐蚀在内表面堆焊不锈钢堆焊层。 (1)内筒选用抗氢腐蚀和H2S的材料(如不锈钢)。 (2)层板可以采用高强钢，以利设备轻量化。

焊缝仅有环焊缝，对提高反应器耐周向应力的可靠性有利，而且焊缝少有纵、环焊缝，焊缝多。焊接工作量大。有纵、环焊缝，焊缝多。但焊缝系薄(较薄)板焊接，其质量较易保证。

焊后热处理必须必须一般不进行射线或超声检测易易难声发射检测易较易较易本装置反应器R1001、R1002均为锻焊结构反应器。

加氢反应器设计

加氢反应器的设计

一：加氢反应器的设计背景

工程科学是关于工程实践的科学基础，现代过程装备与控制工程是工程科学的一个分支，因此，生产实习是工科学习的重要环节。在兰州兰石集团实习期间，对化工设备的发展前景和各种化工容器如反应釜、换热器、储罐、分液器和塔器等的有所了解和学习。生产实习的主要任务是学习化工设备的制造工艺和生产流程，将理论知识与生产实践相结合，理论应用于实际。因此，过程装备与检测的课程设计的设置是十分必要的。由于我们实习的加工车间正在进行加氢反应器的生产，而加氢反应器是石油化工行业的关键设备，其生产工艺和设计制造在化工设备中具有显著的代表性，为此，选择加氢反应器这一典型的化工设备作为课程设计的设计题目。

二：加氢反应器的发展背景：

加氢反应器是石油化工行业的关键设备，通常是在高温(350—480℃)、高压(0一25MPa)、临氢、有硫化氢等腐蚀介质的恶劣工作条件下运行。近30年来，加氢技术发展迅速，加氢反应器由内部衬非金属隔热层的冷壁结构发展成为壳体内壁堆焊不锈钢层的热壁结构即热壁加氢反应器。热壁加氢反应器与冷壁加氢反应器相比具有以下显著优点:(1)在相同外形尺寸条件下，增大了反应器内部的有效容积，提高了生产能力;(2) 由于无内衬隔热层，避免了内衬板易破坏造成壳体局部超温导致局部鼓泡破坏;(3) 避免了上述原因造成设备频繁停车修复所造成经济和产量上的损失。因此，热壁加氢反应器逐步取代了冷壁加氢反应器，且具有越来越大型化的趋势。随着工业技术的发展，加氢反应器的用途也越来越多，在石油炼制工业中除用于加氢裂化外,还广泛用于加氢精制,以脱除油品中存在的含氧、硫、氮等杂质，并使烯烃全部饱和、芳烃部分饱和，以提高油品的质量。在煤化工中用于煤加氢液化制取液体燃料。在有机化工中则用于制备各种有机产品，例如一氧化碳加氢合成甲醇、苯加氢制环己烷、苯酚加氢制环己醇、醛加氢制醇、萘加氢制四氢萘和十氢萘（用作溶剂）、硝基苯加氢还原制苯胺等。此外，加氢过程还作为化学工业的一种精制手段，用于除去有机原料或产品中所含少量有害而不易分离的杂质，例如乙烯精制时使其中杂质乙炔加氢而成乙烯；丙烯精制时使其中杂质丙炔和丙二烯加氢而成丙烯；以及利用一氧化碳加氢转化为甲烷的反应，以除去氢气中少量的一氧化碳等。

加氢装置防腐方案

加氢装置是一种常见的化工设备，一般用于将原料气体或液体与氢气进行反应，以产生更高价值的化学品。由于加氢装置工作环境的特殊性，容易受到腐蚀的影响，因此需要采取一些防腐措施，以延长设备的使用寿命和保证工作安全。下面是一些可行的加氢装置防腐方案。

1.原材料选择：选取耐腐蚀性能较好的材料作为设备的构成部分。一般来说，钢材和不锈钢在加氢装置中被广泛采用。对于一些特殊环境，如高温高压下的加氢反应，可考虑使用高合金材料，如镍基合金、铬钼合金等。

2.表面处理：对设备表面进行特殊处理，以增强其耐腐蚀性。常见的表面处理方法包括化学镀、电镀、热浸镀等。这些处理方法能够在设备表面形成一层保护膜，减少对金属的腐蚀。

3.内部涂层：在设备内部涂覆一层耐腐蚀的涂层。这种涂层可以起到物理和化学的双重防护作用，阻隔原料气体和液体与设备金属接触，减少腐蚀的发生。常见的内部涂层材料有聚四氟乙烯、聚酯、聚乙烯等。

4.防腐层检测：定期检测设备防腐层的状况。使用无损检测技术，如超声波、X射线等，对设备表面进行检测，查找可能存在的腐蚀点、气泡和裂纹等缺陷，以及判定防腐层的粘结强度和厚度是否满足要求。如发现问题，及时进行维修和更换。

5.设备运维：加强设备的日常维护管理，定期进行设备的清洗和检修。清洗可以去除设备内部残留物和附着层，减少腐蚀的发生。检修可以及时发现和处理设备的故障、漏点和腐蚀现象，保证设备的正常运行。 6.保持良好的工艺控制：控制加氢装置的工艺参数，如温度、压力和流速等，防止其超过设备的承受能力，从而减少腐蚀的发生。合理设计和选择反应操作条件，降低设备的腐蚀风险。

7.定期监测氢气的纯度：加氢装置中的氢气纯度会直接影响设备的腐蚀程度。定期测试和监测氢气的纯度，确保其达到设备要求，避免过高或过低的氢气纯度对设备的腐蚀。

综上所述，加氢装置的防腐方案可以从材料选择、表面处理、内部涂层、防腐层检测、设备运维、工艺控制和氢气纯度监测等方面入手。通过这些方案的综合应用，可以有效延长设备的使用寿命，降低维修成本，并保证加氢装置的安全运行。

加氢装置的作用原理

加氢装置的工作原理可以概括为以下几个关键步骤:

1. 选择氢源

根据使用需求,选择合适的氢气来源,一般有水电解、甲醇重整、化石燃料改造等。

2. 氢气提纯

从氢源产生的氢气中需要除去杂质,提高纯度,常用的有PSA变压吸附法、膜分离法等。

3. 氢气压缩

使用压缩机将提纯后的氢气压缩到一定压力,压力越高,氢气容积密度越大。

4. 氢气储存

压缩氢气供给到储氢系统,一般采用贮氢槽、金属氢化物等进行储存。

5. 氢气输送

根据使用需求,将储存的氢气输送到相应的设备或系统,进行加氢反应。

6. 加氢反应

在反应器内,氢气与需加氢的物质进行选定的化学或物理反应,这是加氢的关键步骤。

7. 产物回收

从反应系统中回收加氢反应后的产物,并进行离析、精炼等后处理步骤。

8. 自动控制系统

整个加氢系统需要建立自动化控制系统,实时监测和控制各个环节的过程参数。

9. 安全设施配置

由于氢气易燃,需要配置严密的安全防护设施,如防爆、泄压、灭火等,确保运行安全。

综上所述,加氢系统需要多学科结合,通过对氢源、反应、产物等各个环节的精心设计与控制,高效稳定地完成加氢目标。这需要深厚的工程技术支持。

加氢装置火灾爆炸危险性及安全措施

汽柴油加氢装置火灾爆炸危险性及安全措施

作业五区8套装置，基本都有加氢工艺，以加氢工艺装置为例，汽柴油加氢装置含有多种可燃气体，且有高温、中压的特点，因而具有易燃易爆的特点。工艺物料中的氢气、燃料气、汽柴油等这些物质具有强爆炸危险性和穿透性；而主要危险性为火灾爆炸危险性，以下主要分析物料的火灾爆炸危险性；工艺装置火灾危险性；工艺设备的火灾危险性。通过对主要危险性分析，结合作业05年以来，发生的火灾情况，从装置的工艺、设备及安全管理方面提出综合控制措施，降低装置发生火灾的概率，提高装置安全运行。

一、汽柴油加氢装置火灾爆炸危险性

1 物料的火灾爆炸危险性

汽柴油加氢装置以焦化汽柴油、催化柴油和直馏柴油为原料，在催化剂作用下，经高温、中压、临氢反应，并在分馏塔内进行脱硫化氢以及汽、柴油的分离，以生产高质量的汽柴油产品。所用燃料气来自管网，产品主要是汽油、柴油，还有部分轻烃和污油产生。上述物料在生产过程中大多处于高温、中压条件，一旦出现泄漏，易引发火灾爆炸事故。装置主要原料及产品火灾爆炸危险性见表一：

表1：主要原料及产品火灾爆炸危险性

名称爆炸极限%(V/V) 引燃温度℃ 闪点℃ 火灾危险类别

汽油 1.1～9.5％ 263～300 -50 甲

柴油 1.4～4.5％ 257 60℃ 丙（乙B）

氢气 4.1～74.1 560 - 甲

燃料气 3.0～13．O 538 - 甲

硫化氢 4.3～45.3 260 - 甲

丙烷 2.1-9.5 450 -104.1 甲

燃料油自燃点384℃，

2 工艺装置火灾危险性

汽柴油加氢生产过程中有甲类火灾危险性物质存在，且操作温度高、压力大，一旦系统中出现泄漏现象，泄漏介质在高温下，一旦遇到空气就会着火，有可能引发火灾爆炸事故。按照《石油化工企业设计防火规范》对生产装置或装置内单元的火灾危险性确定的原则，汽柴油加氢装置应为甲类火灾危险性装置。

●爆炸性气体环境分区

汽油加氢装置安全操作规程

一.装置开停工安全规程：

装置的停工是装置操作的一个重要环节，停工方案对装置的安全、催化剂的保护以及为下次顺当开工均有相当大的影响。因此，需要制

定合理的停工方案。装置正常停工是指在下述状况时的停工操作：

1. 打算性停工

2. 催化剂再生前的停工

3. 发生故障或事故，有充分处理时间的停工

〔一〕重汽油反响局部停工步骤

装置设计时按催化剂器外再生考虑。因此，反响局部的停工步骤主要如下：

1、降温，然后降低处理，系统局部汽油改长循环操作。为了渐渐改

变系统的热平衡状态，降量运转是必要的。但需留意削减进料量易出现快速结焦，所以应依据先降低反响器温度再降低进料量的挨次进展。首先降低R-2702 温度，维持 R-2701 温度不变，防止催化裂化汽油馏分在二烯烃未加氢之前进入加热炉F-2701 及反响器R-2702，造成加热炉炉管及反响器床层顶部结焦过快。R-2702 降温速度应掌握在不大于

30℃/h。

2、当R-2702 反响温度降低至 250℃后，渐渐降低进料量，并保持氢气连续循环、保持系统压力，渐渐调低冷氢流量至完全停顿注冷氢。 3、R-2701 随R-2702 温度降低而自然降低，当 R-2702 温度降低至 200℃ 后，停油。 4、氢气吹扫。保持氢气循环，热氢带油， R-2702 连续降温到 150℃，

恒温 4h，以尽可能大的氢气流量吹扫催化剂，吹净催化剂上的烃类残留物。

5、连续降温到R-2702 入口温度80～90℃，加热炉熄火，以0.5MPa/min的降压速度将系统压力降低到 0.3～0.5MPa。

6、假设停工时间较长，需用高纯氮气〔N2 含量>99.9％〕置换系统，

然后保持肯定的氮气压力〔0.5～1.5MPa〕。

7、依据停工目的打算反响器的外部系统的停工和装置停工后的操作。

〔二〕轻汽油反响局部停工方案

1、降温，降低处理量，局部请汽油改轻汽油循环。为了防止轻汽油重的二烯停未加氢即回到催化醚化局部造成醚化催化剂结焦，所以在降低轻汽油加氢反响温度时将局部原料循环加氢。

加氢反应器介绍

加氢反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H2S)环境下，且进入反应器内的物料中往往含有硫和氮等杂质。由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。所以无论是设计还是制造，除了需要强调使用性能外，还必须强调其安全性能。

1.影响加氢过程的因素

1.1氢气分压

提高氢分压有利于加氢过程反应的进行，加快反应速度。在固定反应温度及其他条件下，压力对转化深度有正的影响。产品的质量受氢分压影响较大。

1.2 反应温度

影响反应速率和产品的分布和质量。

1.3 空速

空速影响反应器的体积和催化剂用量，降低空速对于提高加氢过程反应的转化率是有利的。

1.4 氢油比

氢油比对加氢过程的影响主要有三个方面：影响反应的过程；影响催化剂使用寿命；过高的氢油比将增加装置的操作费用及设备投资。

2.加氢反应器可能发生的主要损伤型式有哪些呢？

2.1 高温氢腐蚀

在高温高压操作状态下，侵入并扩散在钢中的氢与固溶碳或不稳定的碳化物发生化学反应，生成甲烷；

即 Fe3C+4[H]→CH4+3Fe。

影响高温氢腐蚀的主要因素温度、压力和暴露时间的影响、合金元素和杂质元素的影响、热处理的影响、应力的影响。

2.2 氢脆

氢脆是由于氢残留在钢中所引起的脆化现象。产生了氢脆的钢材，其延伸率和断面收缩率显著下降。

2.3 高温H2S腐蚀

硫化氢和氢气共存条件下，比硫化氢单独存在时对钢材产生的腐蚀还要更为剧烈和严重。其腐蚀速度一般随着温度的升高而增加。

2.4 连多硫酸应力腐蚀开裂连多硫酸(H2SXO6，x＝3-6)与作用对象中存在的拉应力共同作用发生的开裂现象。

2.5 铬钼(Cr-Mo)钢的回火脆性

铬钼钢在325~575℃温度范围内长时间保持或从此温度范围缓慢地冷却时，其材料的破坏韧性就引起劣化的现象，这是由于钢中的微量杂质元素和合金元素向原奥氏体晶界偏析，使晶界凝集力下降所至。

煤焦油加氢工艺流程图和主要设备一览表.doc

百度文库 - 让每个人平等地提升自我

煤焦油加氢项目

煤焦油

离心、过滤、换热

减压塔

沥青至造粒设施

加氢精制进料缓冲罐加氢裂化进料缓冲罐

加氢精制反应器（ A、B、C）加氢裂化反应器（ A、B）

P=16.8MPa P=16.8MPa

° °

t=410 C( 初期） t=402 C( 初期）

精制热高分罐油

裂化冷高分罐化

转

氢气体液体未液体气体环制

精

循

制精制冷高分罐精制热低分罐裂化冷低分罐裂化精

体循环氢

气压缩机气体液体液体

硫

气液脱

精制精制冷至

体体裂化稳定塔氢循环氢低分罐

体体新压缩机

气气充

液体

硫液硫补

氢油

至精制脱

新化化体至

充稳定塔裂转

补体液体未

新氢气

新氢硫精制分馏塔裂化分馏塔

压缩机脱

至

石脑油

柴油

氢环循化裂

1 百度文库 - 让每个人平等地提升自我

煤焦油加氢装置主要生产设备表

序设备操作条件数量规格介质名称主体材质压力号名称备注

温度（℃）（台）

（ MPa）

一、反应器类

1 加氢精制 Ф 煤焦油、 H2、 H 2S

反应器 A 1500X13400
