混凝土结构转换层施工
探讨混凝土结构转换层施工
摘要:阐述了混凝土的结构转换层的施工与技术,结合高层建筑
转换层结构的设计特点,分别论述了转换层的施工特点，质量控制
措施及安全保障措施,保证混凝土结构转换层的施工质量。
关键词:混凝土结构;转换层;安全保障措施
0 前言
现代的高层建筑是往更高、体型更复杂、结构形式更多样、功
能更齐全、综合性更强的方向发展。建筑功能变得日益复杂化,使
得建筑结构常常需要采取结构转换层完成上、下层建筑物结构的转
换。由于梁、柱或板的尺寸比较大,施工位置比较高,所以从转换层
现场施工的质量控制与施工的安全保障措施等方面都有着极为严
格的限制。
1转换层的结构设计特点
在转换层的结构设计当中,由于结构下部楼层的受力较大,上部
楼层的受力较小,正常布置时是下部刚度大,墙多柱网密,到上部渐
渐减少墙,柱扩大轴线间距。转换层大致有梁式、桁架式、空腹桁
架式、箱形和板式等。转换层的结构设计一般都是按照“强化转换
层及其下部、弱化转换层上部”的原则进行的,使转换层上下主体
结构的侧向刚度尽量接近,平滑过渡。根据抗震要求转换层一般均
设置在3层及3层以上。
2转换层的施工特点与措施
2.1转换层模板支撑系统
以梁式结构的转换层为例,梁式本身的线荷载通常在60
kn/m-100 kn/m之间,加上施工荷载就更大。在结构设计上,应综合
考虑转换结构的施工方案,建立符合实际的力学模式分析, 统一达
到设计和施工的。当作为多层支撑时,上下立柱的位置一定要对齐,
防止上下楼面因受力不匀而造成的局部损伤。在梁式结构转化层施
工中,由于梁的侧向高度较大,厚度较薄,所以尚应验算模板系统侧
向稳定性和侧向强度,防止整体跑位和胀模。
2.2支撑系统的拆除
混凝土浇筑完成后,当混凝土强度达到设计强度时,才允许拆除
模板及支撑系统。拆除前,须由施工人员提出拆除申请,由项目技术
负责人组织有关人员进行验证,符合有关规定后方准予拆除模板。
2.3钢筋工程转换梁(板)的含钢量高,主筋长,梁柱节点区钢筋
密集合。
安排好就位次序是钢筋施工的关键。在两梁相交的柱节点区上
下共有几十层上百根主筋在此“相聚”,再加上腰筋、柱筋等,主筋
还须弯起锚固,众筋“抢位”现象十分突出。任何一根主筋的就位
错误,就会很有可能的造成大量的返工。大梁上下几排钢筋在绑扎
就位时要保证其上下对齐形成垂直的钢筋间隙,以便混凝土浇筑和
振捣。一般转换梁底筋非常密集,施工时可与设计院、监理、甲方
协商,合理安装转换梁中钢筋位置,有利于混凝土浇筑。当转换层的
梁或板混凝土分两次浇筑时,应在施工缝上增设抗剪钢筋,以保证
上下层混凝土结合牢固。
2.4混凝土施工
转换层中的混凝土一次浇筑量很大,混凝土的强度等级也是比
较高的,尤其是梁式结构转换层和板式结构转换层,大多属于体积
较大的混凝土施工,不但是对模板支撑系统带来很大困难,而且混
凝土内部容易产生温度裂缝。实际工程中经常采取的施工措施有: 1)
转换层中的混凝土要分层下料、分层振捣,每次浇筑厚度500 mm左
右。混凝土振捣采用赶浆法,上下层的间隔时间不应超过2 h,以保
证新老混凝土接槎部位粘结良好。2)转换梁和梁柱相交的地方钢筋
都非常密集,以至于许多地方都无法插入振动棒,为了保证混凝土
进入梁底部,所以在混凝土浇筑前应及时进行实地勘察,确定振动
棒的插入地点,振捣范围能否满足振捣要求等。3)转换梁的混凝土
浇筑时应适当的控制混凝土的浇筑速度,一般单层为5 m /h,前后两
层浇筑的间隙时间适当延长,且浇筑时必须有木工在下部进行模板
的检查,浇筑时用锤子锤击四周侧模板,促进和检查下部混凝土的
密实度。4)转换层构件混凝土体积比较大,混凝土强度等级高,商品
混凝土水灰大,收缩应变大,易产生构件表面微小裂缝,影响观感,
为了防止裂缝生产,在混凝土内掺mpc聚合物纤维膨胀剂,要求限制
膨胀率不小于0. 015%。5)混凝土养护。混凝土由于浇筑体量大,
所以浇筑后特别注意养护,以减小混凝土内部与表面的温差值。待
混凝土浇筑后,应用草包、麻袋或塑料薄膜覆盖保温,使表面保持湿
润状态。冬季施工时还应按规定做好保温测温工作。
3安全保障措施
高层建筑中转换层施工都属于高空危险作业,所以一个切实可
行的安全保障措施是施工的关键。建筑工程施工的特点,决定了建
筑施工中的危险因素多存在于高处交叉作业、垂直运输、电气工具
使用以及基础工程作业中。伤亡事故主要有高处坠落、物体打击、
机械伤害、触电事故,施工坍塌和中毒事故等类别,这几类伤亡事故
是建设施工中的最主要伤害。
1)成立以项目经理为核心的安全管理领导机构,突出专职安全
工程师的责权,建立各队安全员为骨干的安全管理网络。2)实行安
全事故易发点控制法,通报事故易发点,由专人负责跟踪监控。3)操
作人员必须持有效证件上岗,并加强施工前的班前培训,熟悉施工
工艺,提高安全意识。4)建筑工人几乎每时每刻都工作在危险的环
境中,必须配备安全帽等必需防护用品或用具,并自己随时高度关
注可能出现危险状况。5)架体在搭设及后期施工过程中的安全,对
架体立杆及结构楼板的应力、挠度位移变化,必须进行全程监测。
6)平台周边的临空面,应先期设置安全防护栏杆,并随着架体的搭
设,及时用安全网进行全封闭的安全围护。7)模板支撑系统的钢管
脚手架与结构的相邻处,应每步每架设置刚性连墙杆,其余部位应
与内架联结成整体,以提高排架支撑系统的整体稳定性。8)在浇筑
混凝土时,操作工人时刻观测支撑体系的安全稳定情况。
4结语
随着近几年来高层建筑技术的不断改进,国民经济日新月异的
发生变化,城市对建筑需求的转变。如果说一幢高层建筑在转换层
的设计、施工措施、施工安全等方面做到了方案科学,现场施工组
织合理,定会带来良好的经济效益和社会效益，在某种程度上可以
说,是转换层施工是高层建筑的“瓶颈”。
现代城市商住楼钢筋混凝土结构转换层施工技术
２４混 凝 土 强 度 高 ，体 积 大 ．
混凝 土施工 时应考虑采 取减小混凝 土水化 热 的措 施 ，防止新 浇混
凝 土各 种 裂缝 的产 生和 发展 。
４ １ ２模板支撑方案选择 ．． 利用 叠合梁原理 ，将转换层 梁板作两 次浇筑成 型 。第一次先 浇筑
施工 至板底 ，达到 ９ ％强度后 ，和其下各 层模板支撑 系统 形成统一 的 Ｏ 受 力体系一起 支承上一 层的施工荷载 。转换层施 工计划工期 为 ４ Ｏ天 ， 通过 荷载 和楼 板承 载力校 核计 算表 明，转换 层 以 ３、４、５层楼板 的 共 同承载 力能 够承受转 换梁第 一次浇筑 高度 的荷 载 。 待第 一次浇筑 的混凝 土达到 ９０ ％强度后 ，能与 ３、４、５层楼 板 形成 共同支撑 承受第 二次浇筑混凝 土和上 一层施工 的荷载 。可 以通过 提前 设计 ３、４、５层 支撑 ，对 局部 受力大 的补 充加 固的方 法解 决受 力 问题 。 ４ １ ３ 模板 的支撑结构设计 ．．
案 。
２转换层施工特点
２ １ 工 荷 载 大 ．施
转换层要 实现 结构的上下变 化 ，因而 设计荷载 非常大 ，所需要 的 结构 端面 自 增大 ，导致了转换层 自重 的增大 ， 自重是施工 荷载最主 然
要 的部 分 。
４施 工 技术
４ １模 板 工程 ． ４ １ １荷载计算 ．． ①恒 载标准值 混 凝 土 结 构 ： 梁 最大 断 面 为 １０ ｍ Ｔ型 ３ ０ ｍ× ３ ０ ｒ ，板 宽 （ ／ ＋ ／ ） ００ｍ ａ ５ ３ ４ ３ ＝ ０ ０ ｍ，板厚 ２ ０ ｍ ３０ｍ ０ ｍ ，则混凝土 自重荷载为 １ ６ Ｎ ｍ ，钢模板钢 楞 ０ ｋ ／ 及 连接件 荷载０ ７ ｋ ／ 钢管支撑 自重荷载０ ２ ｋ ／ 合计 ：０ ｋ ／ ２ ．５Ｎｍ： ． ５Ｎｍ： １７Ｎｍ １ ②活 载标准值 施工 人员及 设备荷 载 ：． ｋ ／ 。振动冲击力 ： ２ ０ Ｎ ｍ ： ２５Ｎ ｍ： 取 ． ｋ ／ 合计 ：． ４
某高层住宅钢筋混凝土厚板转换层结构的施工技术
转换 梁 的含钢 量大 ，主 筋长 ，布置 密 ，在梁柱 节点 区钢 筋 “ 聚 ”。 因此 ，正确 地翻 样和 下 料 ，合理 安排 好钢 筋就 位 次 相
序是 钢筋施 工 的关键 。
３ 施 工 方法 ．
３１模 板 工程 ．
钢筋 绑扎 分 两次完 成 ，先绑 扎下 层０８ ｍ范 围内 中３ ＠１ Ｏ ２ １ 和 ①２ ＠２ Ｏ Ｏ Ｏ 两层 钢 筋 ，待混 凝 土浇筑 完 并 处理好 上 表面 后再 绑扎 上 部 １Ｏ ． ｍ范 围 内钢 筋 。转 换厚 板 １８ ｍ高 整板 各层 钢 筋 网 片 的 固定 ，使 用 钢 筋作 立 杆焊 接 形成 间距 １ ｍ的架 立 网 ，作 为
注 意 事项 ： 钢 筋 翻样 前 必 须 弄清 设 计 意 图 ，审 核 、 熟 ①
悉设计 文件及 有 关说 明 ，掌关 规定 。翻 样 时考虑 好钢 筋 之间 的
穿插 避让 关 系 ，确 定 制作 尺寸 和绑 扎 次序 。②一 般 转换 层结 构
主筋 接 头全 部采 用 闪光对 焊 或锥 螺纹 接头连 接 、冷 挤压 套筒 连 接 ：对 于 两 端做 弯 头 的钢 筋 ，采 用 可调 伸
转 换 层 混 凝 土 强 度 等 级 为 Ｃ４０，
ｌ
提 前 进 行 试 配 ，采 用
图 ２ 先 浇 ０８ ．ｍ厚 混 凝 土侧 板 安 装 示 意 图
“三 掺 ” 技
术 ， 调 整 混 凝 土 配 合 比 。 水 泥 ：砂 ：石 予 ：水 ：粉 煤 灰 ：外 加 剂 ＝
１： ６： ．９： ３： ２： ．２ ２０ ３０ ０５ ０２ ００ ３，选用
板背 楞 固定。 经验 算 ，上 述模 板支 撑体 系满 足第一 步０８ ｍ厚 混
现浇预制转换层预埋插筋的准确定位安装施工工法
现浇预制转换层预埋插筋的准确定位安装施工工法1前言近年来，全国各地先后明确了推进装配式建筑相关的工作目标，住房城乡建设部提出全国装配式建筑占新建建筑的比例要达到15%以上。
随着地方相关的扶持政策纷纷出台、落地，在政策扶持的驱动下，装配式建筑如雨后春笋般在各地拔地而起。
装配式建筑作为国家大力推广的新型建造方式，与传统建造方式相比，如何着力提升防震性能等问题值得关注，其中预制构件、部品的制备以及连接节点装配施工是否精细化，是影响抗震性能的两个重要方面。
对大量建设的装配式钢筋混凝土工程，其竖向构件受力钢筋需要进行点对点连接，精度要求在3mm以内，对施工技术、人员素质和管理水平都相应提高了要求。
装配整体式剪力墙结构和框架结构施工，预制构件上的预留插筋、套筒在构件厂施工完成，控制相对容易。
竖向预制构件现场安装是工程重点和难点，安装质量对结构安全至关重要。
预制构件竖向连接通常采用全套筒灌浆连接技术，各楼层现浇叠合层尤其是转换层预留插筋准确定位，是保证预制构件准确插入、后续工序顺利开展和结构质量的关键环节，必须严格控制预留插筋现场定位精度。
在现场施工时，预留插筋会与水平方向钢筋碰撞，混凝土浇筑及振捣时造成钢筋松动、偏位、下沉等情况，导致构件吊装时钢套筒很难插入偏位后的钢筋，灌浆不密实、均匀，受力不合理，从而留下质量隐患；另外，一旦发生预留箍筋偏位过大，处理难度大，有的采用增加植筋等方式解决，影响工期、增加成本；现有的装配式结构工程大部分利用木套板、或钢板（单层、双层）或钢筋卡模定位工具，这些方法有的定位误差较大，有的不利于混凝土浇筑操作，而且皆为一次性的，无法周转重复使用。
如何有效解决预留钢筋精确定位、装配一次性吊装完成是工程施工人员重点关注的难题。
鉴于此，我公司技术人员组织课题攻关，创新采用一种新型的定位模具，模具的框架采用20mm×20mm×2mm方钢管拼装而成，尺寸根据常用的预制墙板、预制柱设计尺寸确定；模具框架中间空间较大，便于混凝土浇筑和插入振捣棒；根据连接钢筋设计位置，在框架两根长向方钢管上预装适量的定位套管，定位套管利用25mm×25mm×2mm 方钢管制作，长度50mm，套管用螺栓按设计尺寸紧固于模具框架，完成水平定位；以φ14插筋为例，套管内侧外壁焊接10cm长DN15镀锌钢管，并与套管垂直，预留插筋下部与结构主筋焊接，上部插入镀锌钢管内，完成竖向定位。
关于结构转换层两次浇筑混凝土施工应注意的问题
关于结构转换层两次浇筑混凝土施工应注意的问题作者：章健来源：《商品与质量·学术观察》2013年第04期摘要：随着我国建筑行业的发展，建筑技术的不断完善，高层建筑物也越来越多。
建筑施工中出现的问题也就相应的增多。
本文就关于结构转换层两次浇筑混凝土施工应注意的问题进行分析，供大家参考。
关键词：高层建筑结构转换层两次浇筑混凝土问题高层建筑结构转换层无论是采用厚板、转换梁或者箱形结构，自重荷载都较大，通常可达到40～70kN/m2。
承建商出于技术、经济等方面的考虑，希望在转换层结构施工时，设置水平施工缝，采用分两次浇筑混凝土的方法。
目的是减小首次浇筑混凝土的重量，有利于模板和支撑系统的设计；在浇筑第2次混凝土时，可以利用首次浇筑的混凝土结构的承载力，降低模板和支撑系统的成本。
这种思路是正确的，通常能得到业主、设计和监理方面的认同而成为实施方案。
但是笔者在看过一些转换层施工方案后，认为在实施方案编制中，有些问题尚应注意。
1.转换层结构混凝土一次浇筑和两次浇筑的区别采用一次浇筑的施工方案时，模板和支撑系统将承受转换层结构的全部自重和施工荷载。
转换层结构浇筑完毕后，在模板拆除前（如果不考虑混凝土收缩、温度变化等非荷载因素）结构处于零应力状态。
模板及支撑拆除后，转换层结构即进人符合设计条件的工作状态。
采用两次浇筑的施工方案时，情况将有很大变化：（1）模板和支撑系统（无论采用何种模板支撑方式）在浇筑首次混凝土时，仅承受该部分结构自重和施工荷载。
浇筑第2次混凝土时，将与首次浇筑成型的混凝土结构共同承担二次浇筑时的自重和施工荷载。
两者各自所承担的荷载份额，原则上遵循变形协调规律按各自的刚度分担。
因此，模板和支撑系统的内力和变形将是上述两个过程的迭加值。
（2）转换层首次浇筑的混凝土结构在第2次混凝土浇筑前处于零应力状态，在第2次混凝土浇筑后，转变为受力状态。
其内力大小将取决于水平施工缝的位置和模板支撑系统的刚度这两个主要因素。
建筑转换层结构捣混凝土施工实例探讨
（ １ ） 框支 梁 的钢筋 具 有 直径 大 、 数量 多 、 布置 较密 、 接 头多 等 特点 ， 尤其 在 梁柱节点区 ， 绑扎难度相当大。因此正确的翻样和下料 ， 合理安排好钢筋就位 顺序是钢筋安装的关键。钢筋翻样前必须搞清设计意 图， 掌握现行规范的有 关 规定 ， 翻样时 考虑 好钢 筋之 间 的穿插 避让 关系 ， 指 定制 作尺 寸和绑 扎 次序 。 本 工程转 换层 典 型最 大框 支梁 断面 尺寸 １ １ ０ ０ ～ ２ ８ ０ ０ ａ ｒ ｍ，下 部 主 筋 ３ ５ Ｃ ３ ２ ， 上部主筋节点处 １ ８ Ｃ ３ ２ 、 贯通 主筋１ ４ Ｃ ３ ２ ， 腰筋 ２ ４ Ｃ １ ８ ， 梁箍 筋 Ｃ １ ２ ＠ １ ０ ０ ， 其余 框 支 梁的 主筋 基本 为 Ｃ ２ ５ 。 （ ２ ） 钢 筋 的连 接与 锚 固 。 按 照混 凝 土结 构标 准 ， 梁 下部 主筋 应在 端 部柱 内 弯起１ ５ ｄ ， 上 部主 筋 应 伸入 梁 下 部 柱 内Ｌ ａ Ｅ， 最 大 框支 梁 上 部 Ｃ ３ ２ 主筋 弯 锚 长
Hale Waihona Puke Ｃ ３ ２ 钢筋为４ ０ ａｍ ｒ ～ ４ ２ ． ５ ｍ ｍ， 接头拼接完成后 ， 应使两个接头在套筒 中央位置 相互 顶 进 ， 套 筒 每端 不 得有 一 扣 以上 的完 整 丝扣 外 露 ， 所有 套 筒接 头 用 扭力
扳手 １ ０ ０％检 验 。
（ ３ ） 框 支柱 钢 筋施 工 。 根 据 混凝 土结 构标 准 ， 框 支 柱部 分纵 筋延 伸 到上层 剪力 墙 楼板 底 ， 原则 为 “ 能通 则通 ” 。根据 本 工程 上 部剪 力 墙情 况 ， 外边 柱 位 置 的主筋 能 够伸 入剪 力 墙 的全部 直锚 进 入上 部剪 力 墙 ， 其 余 部位 的 框支 柱 主 筋均 弯锚 ， 弯锚 长 度为 伸 至柱 对边 进 入梁 或板 内 １ ２ ｄ 。 （ ４ ） 框 支梁 钢 筋施 工 。 木 工 安装 好大 梁底 模 后 ， 在 大梁 的两 端及 中 间用 钢 管搭 设好 固定 架 支撑 钢 筋 ， 间距 为 ｌ ～ ５ ｍ， 以免 大 梁 钢筋 偏 位 ， 在搁 架 横 杆 上

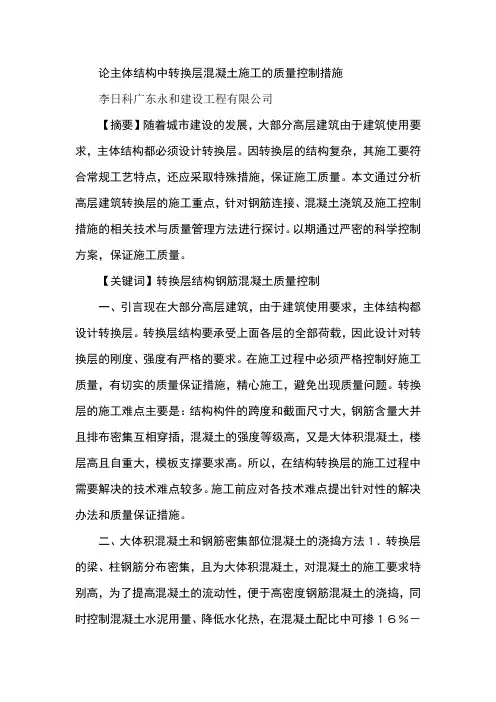

论主体结构中转换层混凝土施工的质量控制措施
论主体结构中转换层混凝土施工的质量控制措施李日科广东永和建设工程有限公司【摘要】随着城市建设的发展，大部分高层建筑由于建筑使用要求，主体结构都必须设计转换层。
因转换层的结构复杂，其施工要符合常规工艺特点，还应采取特殊措施，保证施工质量。
本文通过分析高层建筑转换层的施工重点，针对钢筋连接、混凝土浇筑及施工控制措施的相关技术与质量管理方法进行探讨。
以期通过严密的科学控制方案，保证施工质量。
【关键词】转换层结构钢筋混凝土质量控制一、引言现在大部分高层建筑，由于建筑使用要求，主体结构都设计转换层。
转换层结构要承受上面各层的全部荷载，因此设计对转换层的刚度、强度有严格的要求。
在施工过程中必须严格控制好施工质量，有切实的质量保证措施，精心施工，避免出现质量问题。
转换层的施工难点主要是：结构构件的跨度和截面尺寸大，钢筋含量大并且排布密集互相穿插，混凝土的强度等级高，又是大体积混凝土，楼层高且自重大，模板支撑要求高。
所以，在结构转换层的施工过程中需要解决的技术难点较多。
施工前应对各技术难点提出针对性的解决办法和质量保证措施。
二、大体积混凝土和钢筋密集部位混凝土的浇捣方法１．转换层的梁、柱钢筋分布密集，且为大体积混凝土，对混凝土的施工要求特别高，为了提高混凝土的流动性，便于高密度钢筋混凝土的浇捣，同时控制混凝土水泥用量、降低水化热，在混凝土配比中可掺１６％－１８％的粉煤灰。
而且，最好使用细石混凝土（细石含泥量控制在１％以下），并选用细度模数在２．５以上的中砂，严格控制好搅拌时间。
每槽混凝土搅拌时间保证不少于９０ｓ，以降低浇捣的难度，使混凝土的施工质量有保证。
２．对于混凝土柱的浇捣，由于转换层结构均为大截面梁，其面筋一般应锚入柱内至梁底以下，所以梁底以下的柱混凝土不能一次性浇捣至梁底，必须分两次：第一次在梁钢筋末安装前浇捣至梁底以下的梁面筋锚入深度的位置；第二次浇捣应在梁钢筋验收完毕且第一次混凝土强度达到设计强度的７０％以上时浇捣，浇捣高度至梁底平。
高层建筑结构预应力混凝土板式转换层设计施工探析
在设计带转换板的建筑 结掏时 ， 一般可认为楼板为刚性 ， 即假定转换 板存平面 内及平面外均无变形。但 实际情况是 ， 转换板在与剪力墙 、 简体 等构件相交处 ， 还是有局部平面外的变形的。因此 ， 设计时应根据转换层 平 面外 的抗 弯刚度与剪力墙 、 筒体等的抗弯刚度之 比， 确定是否采用刚性
对于 目前国内大城市用地 紧张及复杂 的立体交叉现状更是如 此。本 文结 合工程建设实际 ，就高层建筑结构预应力混凝土板式 转换层设计 与施工
问 题 进 行 了 浅议 。
温差 ， 可以抵御 因温差而产生裂缝进而带来的危害。因此 ， 分层分次浇筑施
工是解决两大难点的科学方法。但是 ， 其施工周期长， 分层分次旌工。 叠合式施Ｔ又可 以分成两个方案。（ １ ） “ 先浇粱” 自承重法。将第一次 浇筑的分层梁称“ 先浇梁” ， 当“ 先 浇梁 ” ｆ 昆 凝土强度达设计强度的７ ５ ％时 ， 将底模松 动， 使“ 先浇梁” 在 自重作用下有一定 的变位 ， 然后重新将底模支 紧， 在“ 先浇梁” 上继续浇筑分层 的混凝土 ， 此时， 模架仅承受新筑 混凝土 的重力 ， “ 先浇梁 ” 自重 由自己承担 ， “ 先浇梁” 仅起到将新筑混凝土重力传 递给模架 的作用 ， 故称 “ 先浇梁” 自承重法。（ ２ ） “ 先浇梁 ” 承载法。当第一次 浇筑的“ 先浇梁 ” 强度达 １ ０ ０ ％的设计强度后 ， 拆除“ 先浇粱” 模架． 然后 ， 在 第一次浇筑的“ 先浇梁” 上浇筑新 的混凝土 ， 此 时新筑混凝土 和“ 先浇梁 ” 自重由第一次浇筑的“ 先浇梁” 承担 ， 故这种方法称“ 先浇梁” 承载法。
舀墨翻 蹬
施工技术与应用
高层 建筑 结构预应 力混凝土板式转换层 设计施 工探析
二层转换层施工方案
目录1、工程概况 (2)2、转换层施工缝留置及处理 (2)3、转换层框支梁模板支设 (2)4、楼板加固 (5)5、转换层框支梁钢筋 (5)6、转换层大体积混凝土浇筑 (7)7、小结 (11)1 工程概况内蒙古太伟海润房地产开发有限公司开发的商住楼工程，位于呼和浩特市新华大街与兴安北路交叉口西北角，由主楼（A、C两段）、B 段裙楼和地下室组成。
本工程总用地面积7600㎡，总建筑面积为75555.4㎡。
A、C段地上28层（不含电梯机房和水箱间），裙房地上7层，均有2层地下室。
主体均为现浇框架剪力墙结构，基础均为现浇筏板基础。
地下二层战时为人防工程，层高 4.2m；地下一层层高5.1m 均为车库。
一~二层为商店，层高分别为5.1m 、6.3m；三-二十八层为住宅层高分别为：三-七层层高 3.1m、八-十四、十六-二十八层层3.0m、十五层层高3.3m，裙房层高同主楼。
主楼建筑总高度98.8m。
2转换层施工缝留置及处理2.1框支梁施工缝框支梁：A段K-Y/2-6轴KZLA3、11、13、15、16；R-P/12-13轴KZLA4、5、9、10、12；C段K-Y/2-6轴KZLC5、12、14、14a、15；R-P/12-13轴KZLC6、7、10、11与顶板梁及楼板同时浇筑。
2.2墙、柱施工缝二层框架柱、墙与框支梁相连的墙、柱水平施工缝设于框支梁梁底下口900mm处，墙体竖向与墙连接部分的框支梁部分比框支梁扩大200为墙体竖向施工缝。
3转换层框支梁模板支设3.1模板支架方案3.1.1转换层梁宽1.1m;梁高2.5m、2.2m、0.8m;板厚0.18m。
先浇筑梁高标号混凝土再浇筑楼板混凝土, 梁采用分层浇筑，模板体系仅考虑承担第一次浇筑砼自重及施工荷载;底模和内侧模采用木模。
3.1.2底模板的次楞采用50mm×100mm, 间距100mm,主楞采用100×100mm木方，间距0.6m。
高层建筑工程结构转换层混凝土施工技术要点
高层建筑工程结构转换层混凝土施工技术要点摘要：本文作者结合工程施工概况,介绍了高层建筑工程结构中的转换层混凝土的几施个工方法以及施工中的一些相关技术要点,并着重阐述了转换层施工措施。
关键词：建筑工程混凝土施工结构转换层随着现代经济的不断发展,城市建筑向着更高、更综合的方向发展,高层建筑已经不再是一单幢的一建筑了,应向着现代化与功能更加齐全的方面去发展,这就对建筑的设计与施工提出了新的要求,尤其是对在这两个功能的转换之间的转换层中的施工。
而混凝土结构是以其强度高、整体性较好、适用面广与耐久性更好的特点,在建筑中可以得到最为广泛的应用。
因此,在转换层结构的设计中,大多还是采用了混凝土结构,而高层建筑转换层结构往往由于跨度大且承受的竖向荷载很大,致使其截面的尺寸高又大,而且连续的施工强度大,施工过程也非常的复杂,施工难度有比较大。
本文基于施工中的,对高层建筑转换层结构施工中的一些问题进行了分析与探讨。
1、钢筋混凝土转换层结构1. 1 特点1) 结构体量大，荷载重。
转换层是由一种使用功能再向另一种使用功能的转换,其上面的荷载一定要由转换层的梁来承担,有些还要承担转换层上好几层楼面的荷载,所以转换层的梁断面积比较大,而且含钢量也就高。
2)层高较高转换层下部是大空间的地方,其下部与下支撑层高就比较高。
3)结构受力复杂,施工技术要求高含钢量很高,而且钢筋排列密集。
同时,由于柱顶梁柱锚固的筋变锚,梁端根部的腋角斜筋穿插,特别是柱截面与梁宽的基本接近,使得梁柱节点的施工有些难度。
有些转换层采用了劲性梁的设计模式更使得结构施工复杂。
4)混凝土强度高,结构防裂要求严转换层墙柱混凝土往往采用高强度等级,有的梁板混凝土甚至达到了c60以上,因此,施工时极易产生收缩裂缝。
1. 2 转换层模板支撑系统由于转换层结构的自重与施工荷载较大,所以必须考虑上部结构的施工速度,在转换大梁混凝土强度没有达到100%设计强度值之前,上部的结构施工已经开始,其荷载均由梁底模来承受,同时,根据工程的实际情况来选择合理的模板支撑方案,以确保支撑系统能有足够的强度和稳定性。
超厚混凝土结构转换层施工技术及控制
超厚混凝土结构转换层施工技术及控制[摘要]：通过选择合理施工方案，严格精密的施工，很好的解决了混凝土在施工过程中产生的温差问题，取得较好的效益。
[关键词]：混凝土结构；温差控制；模板施工；某商业广场大厦建筑面积为228 527.76m2,地下2层,地上裙楼3层,裙楼上有a、b、c、d4栋住宅塔楼,a、b栋为28层,c栋为30层,d栋为29层,东西宽234.48m,南北长99.11m,建筑总高度99.9m,裙楼结构形式为框架核心筒,塔楼由剪力墙和核心筒组成,在裙楼顶设板式结构转换层,板底标高16.07m。
本工程的c、d栋结构转换层,采用1.8m厚混凝土板, 每栋楼厚板面积1779m2,混凝土浇筑量3202.2m2,全部采用c50混凝土,掺10%的膨胀剂,其纵横向设膨胀加强带,膨胀剂掺量14%,设计上下层钢筋均为双层、双向φ25钢筋, 板中间配设单层双向φ18钢筋。
钢筋最大直径32mm,钢筋用量约750t,板中均设1.0m×1.8m的暗梁。
由于转换层内的柱、暗梁、板的钢筋密集,混凝土量巨大,温差控制和支模系统等有关问题,是本工程的难点。
1. 施工方案选择1)一次性支模浇筑,但转换层底模的支撑往往需要从转换层一直撑到底层地面或地下室底板, 需要大量的模板材料, 且影响砌体工程的施工。
2)荷载传递法支模, 原理为转换层下设型钢桁架支撑及柱(剪力墙)上做牛腿, 将大部分荷载传递给框架柱(剪力墙), 另一小部分荷载通过楼面设置的竖向支撑传递给下层楼面, 该方法需投入大量的型钢支模。
3)应用叠合板原理将转换层板分2次浇筑成型,支撑系统只需要考虑承受第1 次混凝土自重和施工荷载, 采用4层多层支撑, 投入少、成本低。
经过综合分析, 经建设、监理、设计院、施工方及专家评审委员会讨论, 决定采用第3种方案, 经过计算, 将混凝土分为2次浇筑, 第1次浇筑高度0.7m,第2次浇筑高度1.1m。
2. 施工方法2.1. 施工顺序支模架搭设→模板制作安装→厚板第1次0.7m厚钢筋绑扎→厚板第1次0.7m厚混凝土浇筑→1.1m层钢筋绑扎→1.1m层混凝土浇捣→养护及测温。
