2680阵列卡操作手册
五舟服务器 五舟服务器 1 RocketRAID 2680SAS/SATAII用户指南Revision: 1.0 Date: 2011目录1 –特性和规格说明 (3)2 –操作系统支持 (4)硬件描述和安装1 - RocketRAID 268x Host Adapter layout (5)2 –硬件安装 (5)3 –安装确认 (6)ROCKETRAID BIOS UTILITY1 – BIOS命令概述.............. . (7)2 –创建RAID阵列 (8)3 –删除阵列...... . (11)4 –添加/删除备份硬盘 (12)5 –设置 (13)6 - HighPoint RAID 管理器(HRM) (14)2五舟服务器 1 -特性和规格说明主适配卡结构z PCI-Express x4 (兼容PCI- Express x8, x16 slots).注意:一个跳针用于选择x1或者x4 (默认为x4) (RockerRAID 2680)z8 个内部SAS/SATA 3Gb/s 设备接口(RocketRAID 2680);1个内部SAS/ SATA 设备接口和1个外部SAS/SATA设备接口(RocketRAID2684)z直接支持最多8 个3Gb/s SAS 或SATA 设备,通过SAS expanders 可以支持最多128 个SAS 设备z NVRAM 写日志z Low Profile优越的 RAID 特征z支持RAID 0,1,5,10,50 和JBODz NCQ (Native Command Queuing)z多级的RAID 支持z复合逻辑驱动器支持z BIOS 启动功能z在线RAID 漫游z自动侦测加入/移除磁盘z自动磁盘阵列重建z支持64 位LBA 超过2TB 分区阵列监控,报警和指示z硬盘设备LED 指示(活动和失败)五舟服务器 3z Email 通知z使用蜂鸣器警告磁盘阵列发生状况z SAF-TE (I2C) and SGPIO 存储设备管理RAID 管理z在线容量扩展和在线 RAID 级别转换(OCE/ ORLM)z提供快速以及后台初始化,使磁盘阵列可以立刻使用z Write-through 和Write-back 缓存z API library 便于客户自行开发z CLI (Command Line Interface)z Web 浏览器RAID 管理软件(本地或者远程监控)z SHI (Drive analysis driven from S.M.A.R.T)2 -操作系统支持z Windows XP, 2003, Vista, 2008 (32 and 64-bit versions)z Linux (Fedora Core, Red Hat Enterprise / CentOS, SuSE, Debian, Ubuntu)z Mac OS X 10.4.x and abovez Freebsd4五舟服务器 五舟服务器 5硬件 – 描述和安装1 – RocketRAID 2680 适配卡外观设计RocketRAID 2680Port1- Port2 – 这些代表RocketRAID 2680的2个内部Mini-SAS 接口. 每一个 接口能够直接连接最多4个 SATA/SAS 硬盘.BEEP1 –报警器 (蜂鸣器):当有硬盘掉电或磁盘阵列被破坏的时候,蜂鸣器就 会发出报警声音2 – 硬件安装RocketRAID 2680注意:在安装RocketRAID 适配卡之前请关掉电源。
RocketRAID 2680包括standard 和low-profile 档板.它或许需要附加low-profile 档 板代替普通档板, 主要依赖于底板设计.打开机箱盖选择一个空闲的PCI-Express 插槽x4。
1.移去PCI-E 插槽的挡盖。
2. 把RocketRAID 适配卡插入到PCI-Express 槽里,并用螺丝固定在机箱内 (下 图是RR2680模式)。
3. 安装好适配卡后,使用数据线将硬盘连接到适配卡上。
RocketRAID 2680的每个彩盒里面有2根Mini-SAS to Mini-SAS线,可以支持8个3Gb/s SAS或者SATA 硬盘。
通过SAS Expander设备直接或者更多与连接128个3Gb/s SAS或者SATA硬盘设备。
注意:一些服务器类型的机箱包含热交换插槽。
对于这样的系统机箱,将数据线连接到主板背板上比直接连接到单个硬盘上要好。
参考机箱手册了解正确的安装程序。
4. 盖好并固定好机箱盖。
3 –安装确认当适配卡和硬盘被安装到机箱里后,启动系统确认硬件是否能被识别。

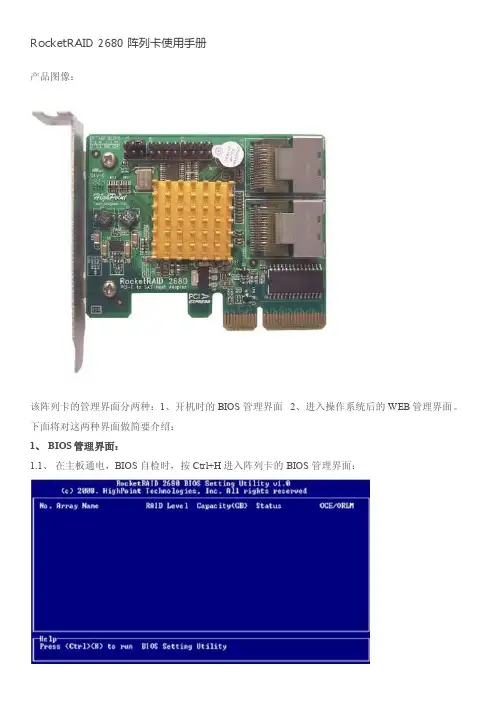

1. 开机启动系统,如果系统检测到适配卡,那么RocketRAID适配卡BIOS界面将会显示下面的提示(屏幕截图)。
2. 按Ctrl+H进入RocketRAID适配卡BIOS应用程序。
BIOS应用程序将会显示连接在适配卡上的硬盘信息。
请确认所有连接在适配卡上的硬盘都已经被识别。
如果有硬盘没有被识别,请关闭系统,检查电源线和数据线的连接。
6五舟服务器 RocketRAID BIOS 配置程序当系统启动过程中快速按下Control + H,RocketRAID 2680 卡将显示BIOS屏。
去访问BIOS设置菜单.1 - BIOS 设置概述The RocketRAID 2680/2640 BIOS 单元是提供管理命令和相关控制设置的. 界面BIOS 配置使用RocketRAID 2680/2640 BIOS 配置中选项解释Alt –按下Alt,高亮菜单工具栏Arrow keys –使用这些来移除菜单项间的不同项Enter –打开选择菜单命令/执行选择命令Esc –返回上级菜单,推出选择操作五舟服务器 78BIOS 命令Create –用来创建RAID阵列,稍后将详细介绍该命令。
Delete –用来删除所选择的磁盘阵列。
Add/Remove Spare –用来指派硬盘作为备用盘。
控制卡可以利用备用盘自动重建坏掉的或者是错误的磁盘阵列。
稍后将详细介绍这个命令。
Settings –这个命令打开设置菜单(选择启动硬盘/阵列,交叉设备spin up) Devices –显示连接在适配卡上的磁盘信息。
使用方向键↑↓选择目标磁盘,按下Enter键查看相关信息。
Initialize –用来为磁盘阵列准备硬盘。
注意:在没有经过初始化的硬盘上无法创建磁盘阵列。
2 - Creating RAID ArraysInitializing Disks:在创建一个RAID 阵列前,硬盘必须被初始化。
初始化工作将必要的RAID 配置写入硬盘。
从工具栏选择初始化命令,并按下ENTER。
五舟服务器 五舟服务器 91) 从 Disk 窗口,用↑ ↓高亮目标硬盘,然后选择 Enter 。
在每一个选择的硬盘前将显示一个数字2) 当所有的硬盘被选择,从工具栏选择 Disk ,然后高亮 Initialize 并按下Enter3) 配置显示一个警告,询问你 Y (是)开始初始化,或者 N (不)退出,一旦初始化了,这些硬盘就能够被用于创建 RAID 阵列警告: 初始化硬盘可能会导致数据丢失,不要初始化含关键数据的硬盘。
非初始化的硬盘仍然能被作为单独的驱动器来利用,将会被认做“Legacy” 盘。
一个阵列被删除之后,或者创建一个新阵列之前,硬盘不用重新初始化。
创建阵列从工具栏选择创建并按下Enter.1. 用↑ ↓ 选择RAID 级别并按下ENTER.2.用↑ ↓高亮 Array Name 选项并按下Enter.阵列名对话框将显示出来,用键 盘输入一个新的阵列名,并按下Enter key.注:the Array阵列名命令是可选择的l –不是必须要命名阵列。
阵列能够在最后的时候被命名,并且阵列名在任意时刻都可以更改。
.3. 在Create菜单里, 用↑↓高亮选择Devices 项并按下Enter.一个device目录将显示,并且显示所有可用的硬盘。
4. 高亮你想要的目标硬盘,并且按下Enter选择他们。
在每一个选择的硬盘前将显示一个数字。
这个数字指出硬盘顺序。
所有的硬盘被选择之后按下ESC 返回Create菜单.5. 下一步,用↓高亮Capacity (GB) 选项并按下Enter.总的有效容量将被显示。
如果你希望使用所有的可用空间按下ENTER .如果你希望保留硬盘空间给另外的阵列/single disks, 用键盘输入你希望为这些特殊的阵列设置的空间数目(in GB), 并按下Enter.注:多个阵列能够用同样的硬盘驱动设置创建,容量选项允许你设置除已被用于其它阵列的硬盘空间,设置为一个spare disk,或者分割成一个单独的硬盘(通过操作系统).6. Enter. 冗余RAID arrays (RAID 1, 5, 10), 选择Cache Policy:Write Back –利用disk cache (更高性能)Write Through –直接写入硬盘(可以减少当电路失败时数据丢失,但以低性能为代价)10五舟服务器 1) Sector Size –也就是VSS(Variable Sector Size),该选项允许你指定阵列的扇区大小。
对于比较低的Windows 操作系统,Windows 32-bit 版本不支持超过2TB 卷,除非扇区大小被改变。
在Windows XP 64,Win2003 (SP1),Windows 2008, or Windows Vista.不存在该问题。
这些操作系统能够支持更大的卷。
并且引入一个分割方法,如GPT(GUID Partition table).当创建超过2TB 大小阵列是使用GPT。
对于Windows 2000, or 32-bit versions of XP, 512B —默认的扇区大小(支持2TB)。
在Windows OS(支持GPT)中使用该设置。
1K —支持4TB 阵列2K —支持8TB 阵列4K —支持16TB阵列选择适当的扇区大小,并按Enter创建阵列,完成创建程序,用↑↓高亮StartCreation 并按下Enter.选择Y (yes)创建阵列,或者选择N (no)退出创建进程。
3 –删除阵列从工具栏高亮Delete命令,并按下Enter.BIOS utility 将显示一个有效的RAID阵列目录,选择你希望删除的RAID阵列并按下Enter.这将显示一个警告信息。
按Y (yes)删除阵列,或者选择N (no)退出.警告:所有存储在阵列上的数据将丢失-如果阵列包含紧要数据不能删除。
4 –添加/移出备份硬盘添加/移出备份硬盘命令是用于将一个硬盘分配为一个备份硬盘。

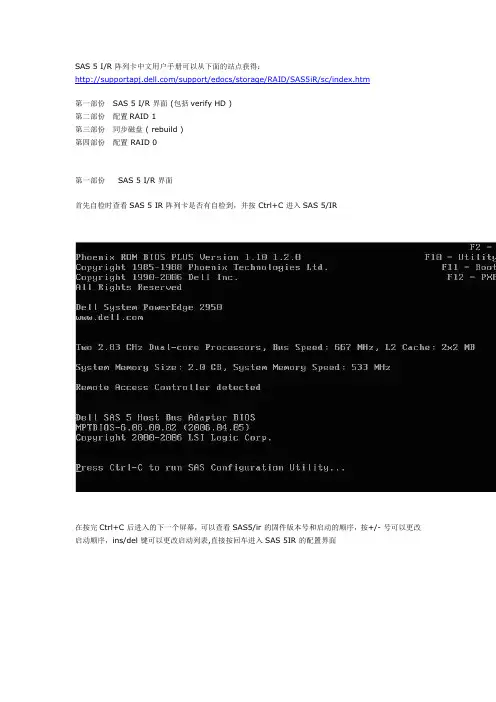

DELL5系阵列卡设置

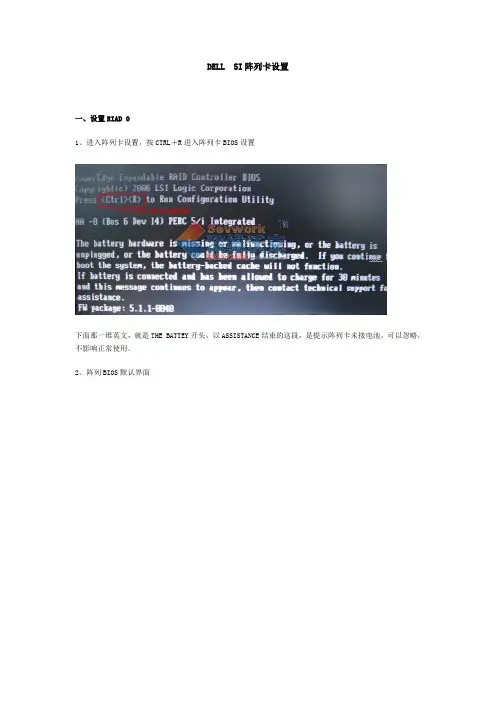

DELL 5I阵列卡设置一、设置RIAD 01、进入阵列卡设置,按CTRL+R进入阵列卡BIOS设置下面那一堆英文,就是THE BATTEY开头,以ASSISTANCE结束的这段,是提示阵列卡未接电池,可以忽略,不影响正常使用。
2、阵列BIOS默认界面3、在CONTROLLER菜单上面按F2键,如图弹出菜单第一位,选择Create New VD,创建新的阵列显示“Create New VD”(创建新 VD)屏幕。
光标位于“RAID Levels”(RAID 级别)选项上。
按 <Enter> 键显示 RAID 级别。
按下箭头键选择 RAID 级别,然后按 <Enter> 键。
按 <Tab> 键将光标移动到物理磁盘列表。
使用下箭头键高亮度显示某个物理磁盘,并按空格键选择该磁盘。
如果需要,选择其它磁盘。
按 <Tab> 键将光标移动到“Basic Settings”(基本设置)框,然后设置虚拟磁盘的大小和名称。
最重要的出来了按 <Tab> 键将光标移动到“Advanced Settings”(高级设置)。
如图按空格键激活这些设置,以便可以对其进行更改。
X 将显示在“Advanced Settings”(高级设置)旁边。
这些设置为磁条元大小和读取策略。
您还可以选择高级选项,例如将高速缓存策略强制为回写式、初始化虚拟磁盘及配置专用热备用。
显示窗口时将显示这些参数的默认值。
可以接受默认值或对其进行更改。
执行以下步骤来选择虚拟磁盘参数:按 <Tab> 键将光标移动到要更改的参数。
按下箭头键打开参数并向下滚动设置列表。
要更改磁条元大小,请按 <Tab> 键高亮度显示“Stripe Element Size”(磁条元大小)。
按 <Enter> 键显示磁条元大小列表(8 KB、16 KB、32 KB、64 KB 和 128 KB),然后按下箭头键高亮度显示某个选项并按 <Enter> 键。
