s生成土地勘测定界图
地籍--绘制权属线:按边长或坐标手工绘制出边界,

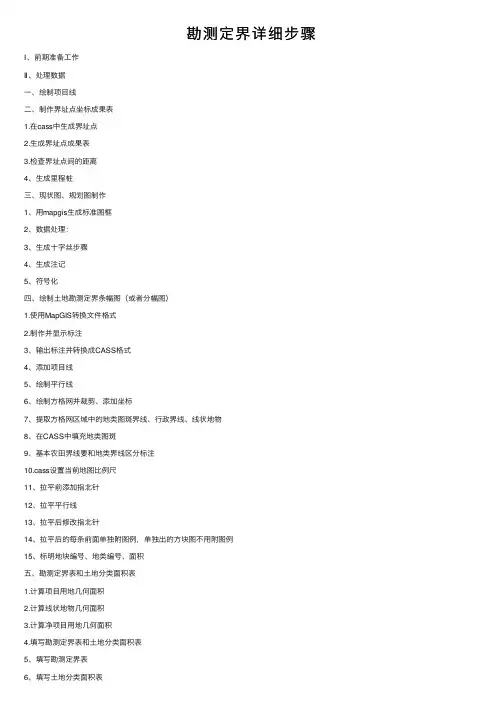

生成土地勘测定界图及报告的一般步骤：
A.绘制境界线:选择“土地利用\绘制境界线\X界”命令，绘完境界线，就可以用“图斑自动生成”功能自动生成图斑。
（X界：根据实际情况选择，村、组界，建设用地界等）
B.生成图斑:选择“土地利用\图斑自动生成”命令，屏幕弹出对话框，输入相关参数，其中“图斑最长边长”文本框须填入2-10000之间的数字。
点击“确定”，即可根据境界线图，自动生成图斑。
C.图斑加属性：选择“土地利用\图斑加属性”命令，在现有的图斑内部点取一点，程序将自动搜索该图斑，并用阴影高亮显示，同时弹出图斑信息对话框，录入相关信息后，点击按钮“确定”，退出图斑信息对话框，进入下一图斑的属性添加。
D.图斑颜色填充:选择“土地利用\图斑颜色填充”命令，选取要填充颜色的图斑；如果还要对其它的图斑进行颜色填充，则可以继续选
择其它线状地物。
E.图斑符号填充:选择“土地利用\图斑符号填充”命令，程序自动依
据地类定义文件中设置的符号填充图斑。
F.用地信息输入：选择“土地利用\用地信息输入”命令，将用地项
目的信息情况填写到相应的栏目里。
G.生成勘测定界报告:选择“土地利用\输出勘测定界报告书”命令，屏幕弹出土地勘界报告书对话框，填写相关参数，点击“确定”，程序生成勘测定界报告书，并保存在对话框填写的报告书保存路径
中。
H.输出电子报盘系统：选择“土地利用\输出电子报盘系统”命令，屏幕弹出选择报盘系统数据库文件的对话框，选择目标文件，点击“打开”，把当前图面上的土地勘测定界信息导入报盘系统数据库文件
中。
基于双平台的勘测定界流程优化系统开发与应用
２０２１年１１月２５日第５卷第２２期现代信息科技Modern Information Technology Nov.2021Vol.5No.22DOI:10.19850/ki.2096-4706.2021.22.009基于双平台的勘测定界流程优化系统开发与应用刘苏洲（长沙县自然资源局，湖南长沙410199）摘要：土地勘测定界是土地管理的基础工作，日常勘界工作中涉及多平台、多种数据库的使用，需要进行许多复杂烦琐的表格填写和数据统计。
为了快速而准确地开展勘界工作，文章开发了一款基于ArcGis和AutoCAD双平台的勘测定界辅助软件，优化了土地勘测定界工作中的部分作业流程，提高了自动化水平，大大降低了人为因素导致的统计差错，为勘测定界成果报告的生成导出提供一种全新的思路。
关键词：土地勘测定界；ArcGis二次开发；AutoCAD二次开发；软件系统开发中图分类号：TP311 文献标识码：A 文章编号：2096-4706（2021）22-0031-04Ｄｅｖｅｌｏｐｍｅｎｔ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｓｕｒｖｅｙ ａｎｄ Ｄｅｍａｒｃａｔｉｏｎ Ｐｒｏｃｅｓｓ Ｏｐｔｉｍｉｚａｔｉｏｎ Ｓｙｓｔｅｍ Ｂａｓｅｄ ｏｎ Ｄｕａｌ ＰｌａｔｆｏｒｍLIU Suzhou(Natural Resources Bureau of Changsha County, Changsha 410199, China)Abstract: Land survey and demarcation is the basic work of land management. Daily demarcation involves the use of multiple platforms and databases, requiring many complicated forms to be filled in and data statistics. In order to quickly and accurately carry out the demarcation work, this paper develops an auxiliary software for surveying and demarcation based on ArcGis and AutoCAD, which optimizes part of the processes of land survey and demarcation work, improves the level of automation, and greatly reduces the statistical errors caused by human factors. It provides a new way to generate and export the survey and delimitation report.Keywords: land survey and demarcation; ArcGis secondary development; AutoCAD secondary development; software system development0 引言土地勘测定界（简称“勘测定界”）是指根据土地征收、征用、划拨、出让、农用地转用、土地利用规划及土地开发、整理、复垦等工作的需要，实地界定土地使用范围、测定界址位置、调绘土地利用现状、计算用地面积，为了能够为国土资源行政主管部门用地审批和地籍管理等提供科学、准确的基础资料而进行的技术服务性工作。
勘界导入SHP数据操作指南
柳测所--勘界导入SH P数据操作指南通过导入SH P数据到C A SS勘测定界中进行勘界业务的操作流程，以下做简略阐释：第一步：导入SHP数据，（勘界包括：DLTB, XZDW）若有需要都可以选择对应的表导入进来；操作步骤：选择【输入输出】----【导入SHP数据】功能，会弹出如图1-2对话框，选择要导入的SHP数据，点击【打开】即可弹出图1-3字段匹配对话框，在右边的匹配表名中选择相对应的表名，点击【确定】即可。
以DLTB为例：1-1导入SHP菜单1-2选择SHP文件对话框1-3匹配表名对话框第二步：对导入进来的总图附属性；操作步骤：（1 ）a、选择【勘测定界】----【导入GIS后行政区划代码得行政区名称】功能，命令行提示：请输入行政区划代码的扩展属性名称(1)QSDWDM (2) QSDWDM1 <1>：选择1，点击鼠标右键，会弹出如图2-1行政区划设置对话框，在该对话框中设置乡和村的区划代码的位数，点击【确定】后，命令行提示：选择对象：，用鼠标左键框选要赋行政区名称的图斑，选好后点击右键即可。
注：全国对行政区划代码的编号一般都是一样的；（总共12位数，前面6位是每两位各为省、市、县的编号，后面6位为每三位各是乡/镇、村的编号）也有存在特殊的编号，这紧提供对话框设置，默认为国家标准的编码，b、同a一样的操作，选择(2) QSDWDM1也进行行政划代码得行政区名称。
图2-1行政区划设置对话框说明：(1)QSDWDM是图斑的行政区划代码，给图斑赋加行政区划名称。
(2) QSDWDM1是线状地物行政区划代码，给线状地物赋加行政区划名称。
（2）选择【勘测定界】--【导入GIS后权属性质】功能，根据命令行提示操作；命令行提示：请定义国有替换扩展属性值<20>:输入导入的S H P数据中权属性质对应的数字，点击鼠标右键后命令行提示：请定义集体替换扩展属性值<30>:输入导入的S H P数据中权属性质对应的数字，点击鼠标右键后命令行提示：选择对象:选择要转换过来的图斑点击鼠标右键即可。
