光纤切割刀操作说明
万顺兴KC15 光纤切割头说明书
请勿直视激光!请使用符合 DIN EN207和BGVB2标准的护目镜!运动时请不要将身体任何部分与激光头接触!切割后有余温可能会烫伤!激光头为精密产品请勿撞击!01.01020203 020306.080405.10105.506.14 0701. 产品概述1.1产品结构示意图温馨提示：使用前务必详细阅读本手册产品名称：光纤切割头产品特性：产品型号：KC15此切割头在中功率大幅面光纤激光切割应用方面有很强优势。
激光头内部结构完全密封，可避免光学部分受到灰尘污染。
激光头采用两点对中调节，调焦采用凸轮结构，调节精确方便。
保护镜片采用抽屉式安装，更换方便。
可配各种带QBH接头激光器。
温馨提示：使用前务必详细阅读本手册1.2 主要功能介绍1.2.1 组件简介QBH组件与激光器光纤连接的核心连接器，提供行业标准的光纤接入口。
水冷组件所有水冷部件都为不锈钢材质，配备M5*Ф6水管接口，提供足够的冷却水通勤，为余光散射到内壁的热量产生的高温进行冷却，同时冷却QBH组件。
扩束组件扩束器装配于激光头内，包含扩束器腔、扩束镜片组、水平调节系统。
水平调节装置：扩束器内置有光中心调整位置调整装置，用内六角调节在扩束组件前面两个螺丝，即可调节光中心。
聚焦组件聚焦组件装配于激光头内，包含调节结构、锁焦装置、聚焦镜片组、聚焦镜腔和镜片降温的水冷系统。
调焦方式采用凸轮结构，调节精确方便。
保护镜组件保护镜片采用抽屉式安装，更换方便。
用4-M4螺丝固定于调焦组件下方。
保护镜为耐压设计能承受气体的高压冲击。
传感器组件传感器组件位于激光头最末端，用4-M4螺丝与机身连接；传感器为调高系统提供电容信号；陶瓷环和喷嘴喷嘴及陶瓷部件为高精密制造，在部件更换时能保证最低的同心度误差，从而减少调整甚至是不用调整。
与传感器相配合，提供电容信号搜集和不同切割需求的调节作用。
1.2.2 设计与功能本激光头以光纤激光器为光源，在受控距离下在平面机床上对金属进行切割。
光纤切割刀的使用方法简介光纤切割刀使用手册
光纤切割刀的使用方法简介光纤切割刀使用手册
光纤切割刀的使用方法简介光纤切割刀使用手册:
使用方法和安全操作规程
使用前请仔细阅读本手册，并妥善保管此手册和切割刀.
使用KL-21B切割刀时，请注意以下事项防止机器性能受到损坏.
切勿弄湿切割刀.
切勿把切割刀放在潮湿或布满灰尘的地方.
常温下保存以免高温引起变形.
切勿猛烈撞击切割刀.
切勿用丙酮或有腐蚀性的溶剂清理压纤板.
操作：
1、打开压板，把剥好的光纤放置于V型槽内，根据操作者需要的长度确定切割长度.
2、按下压板固定光纤.
3、关上盖子确保光纤端面在一直线上.
4、把刀架推向后边.
5、按下按钮.
6、打开切割刀盖.
7、小心取出切割好的光纤以防损坏光纤端面.
8、清理切割掉的光纤，切勿损坏刀片，以备日后使用.
刀片更换和刀片调整
刀片上标明了1---16个切割点.
当切割刀不能正常使用时，用酒精擦清先压板和刀片边缘（切勿使用丙酮或有腐蚀性的溶剂清理压板)
如果仍不能正常切割，说明此切割点已不能再使用，需要改变切割位置.刀片的安放由三部分组成，当仍需要改变切割点时，根据以下顺序操作.
调整刀片（刀片上标明了 0～16个切割点)。
光 纤 切 割 刀 使 用 手 册
三、操作方法1、打开大压板与夹具盖板，将装置有刀片的滑块推到面前的一侧；2、用剥纤钳剥除光纤涂覆层，预留裸纤长度为30-40mm，用蘸有酒精的脱脂棉或棉纸包住光纤，然后把光纤擦干净。
用脱脂棉或棉纸擦一次，不要用同样的脱脂棉或棉纸去擦第二次（注意:请用纯度大于99%的酒精）；3、目测光纤涂覆层边缘对准切割器标尺上（10-16cm）适当的刻度后，左手将光纤放入光纤导向槽内，要求裸光纤笔直地放在橡胶压垫上；4、合上夹具盖板、大压板，推动装置有刀片的滑块，使刀片划切光纤下表面，并自由滑动至另一侧，切断光纤；5、左手扶住切割器，右手打开大压板；6、用左手捏住光纤同时右手打开夹具盖板，仔细移开切好端面的光纤，注意：整洁的光纤断面不要碰及它物。
7、故障排除，造成切割不良的原因可能是：A、光纤未笔直地放在光纤压垫上；B、刀刃高度过高；C、刀刃与压垫上有灰尘等异物。
四、维护1、日常清扫，请经常用沾了酒精的棉棒清洁光纤上下压垫的橡胶表面及刀片的刃口部分，特别是切断效果不好时，须及时清洁，光纤导向槽也需清洁；2、刀刃口的调节的方法，进行多次切割后，刀刃发生消耗，会出现切不断、切断面缺损的现象，此时需调节刀刃口的位置：A、用扳手松开（无需取下）刀片锁紧螺钉；B、用棉棒抵住刀刃，旋转刀片，将刀刃旋到下一个新的刃口；C、用扳手旋紧刀片锁紧螺钉，必须确认锁紧；D、试着切割1、2次光纤，用熔接机的画面观看光纤切割端面，如端面不良，请调节刀刃的高度。
调整刀刃口的位置时，请勿用手直接转动刀刃，以免造成伤害；也不要用镊子等金属转动刀刃，以免损伤刀刃。
3、刀刃高度的调整A、将滑块推到切割完成时的位置。
B、按需要将高度调节螺钉朝需要的方向拧少许并锁紧高度锁紧螺钉，顺时针为调高，逆时针为调低。
4、容易出现的问题及调整方法A、光纤切不断，有凹凸现象，有斜角等；按上述方法充分调整过的切割刀出现此问题时，可能是刀刃过低造成的，请按上述方法调整刀刃高度。
住友光纤切割刀 FC-6R 使用说明书
OMC1126010C光纤切割刀FC-6R 使用说明书本产品是在充分考虑了安全性的基础上设计研制的。
为做到安全使用本产品，请务必认真阅读本说明书的注意事项，并严格遵守。
阅读后请保存在便于查阅的地方。
2. 构造0.25mm 芯专用0.9mm 芯专用安全使用须知3. 操作方法2: 将光纤放置在单芯夹具槽里。
再将涂覆层边界线和切断长度的刻度对齐。
(例如：要求切断长16mm 时，将涂覆边界线和16mm 的刻度对齐)这时，请确认裸光纤部分是否是笔直状态。
刀片滑轨光纤压板盖开闭提手单芯光纤夹具FC-6RS(-C)1: 请打开光纤压板盖开闭提手，再打开单芯夹具盖。
确认刀片滑轨在手前侧的位置。
注意如果不遵守注意事项，可能造成伤害或者不能充分发挥本产品的性能。
<光纤切割刀 FC-6RS(-C)/6RM(-C) >枕块光纤压板盖开闭提手切割刀滑轨刀片夹具台光纤夹具切换柄（操作刀片旋转）旋转构造部切换锁（背面）1. 自行拆分机体或加润滑油可能造成故障，请勿实施。
2. FC-6R 属于精密机械。
敲击和坠地等（受到强烈冲击），可能会损伤切割刀的特性，也可能造成人身伤害。
使用时请多加小心。
3. 光纤以及光纤碎屑非常细碎，且尖端锐利。
扎入手指，进入眼内都将造成伤害，所以操作时请多加小心。
为了安全操作，请佩戴防护眼镜。
4. 请将光纤碎屑弃置于专用场所，与普通垃圾区分处理。
5. 安装在机体上的刀刃非常锋利，请勿用手触碰，以免受伤。
6. 机体的光纤压板的开闭提手和刀片受冲击后可能造成故障，开闭提手和刀片损伤可能导致光纤切割性能降低，使用中请多加注意。
7. 将刀片滑轨推入里侧、使刀片旋转后，如果再用力向里推压可能造成故障，使切割刀的机械性能以及特性损坏，使用中请多加注意。
8. 如果机械发生故障和异常情况，请停止使用，不要拆分或改装，并请联系下面记载的本公司售后服务部门。
住友熔接机维修中心住亚贸易(深圳)有限公司 北京分公司邮编: 100027 北京市朝阳区东三环北路丙2号天元港中心A 座1202室 电话*************传真*************住亚贸易(深圳)有限公司邮编: 518033 深圳市福田中心区福华三路卓越世纪中心4号楼3407-3410单位1. 概要产品概要构成品可选品/消耗品FC-6RS/ FC-6RS-C适用裸光纤半径 125μm 适用裸光纤芯数 单芯 (φ0.25 & 0.9mm) 光纤切割长度 5～20mm (φ0.25mm)、10～20mm (φ0.9mm) 刀刃切割位置24处／１周刀刃的旋转切割功能 固定/定时旋转/任意旋转尺寸 FC-6RS： 63(W) x 77(D) x 63(H)mm FC-6RS-C： 100(W) x 81(D) x 63(H)mm 重量FC-6RS： 约380g FC-6RS-C： 约420gFC-6RM / FC-6RM-C适用裸光纤半径 125μm 适用裸光纤芯数 单芯 (φ0.25 & 0.9mm) ～12芯带状光纤 光纤切割长度 10mm刀刃切割位置24处／１周刀刃的旋转切割功能 固定/定时旋转/任意旋转尺寸 FC-6RM： 63(W) x 77(D) x 63(H)mm FC-6RM-C： 100(W) x 81(D) x 63(H)mm 重量FC-6RM：约380g FC-6RM-C：约420gFC-6RSFC-6RS-CFC-6RMFC-6RM-C光纤切割刀FC-6R 1 台 1台 1台 1台 光纤碎屑回收装置 1 个 1个 1个 1个 使用说明书1 部 1部 1部 1部FC-6RSFC-6RS-C碎屑回收装置： CU-FC6RFC-6RMFC-6RM-C 单芯夹具： AP-FC6M 碎屑回收装置： CU-FC6R单芯夹具 AP-FC6M <单芯光纤夹具 AP-FC6M >14: 请关闭光纤压板盖，并且放下光纤开闭提手。
光纤切割刀使用说明书

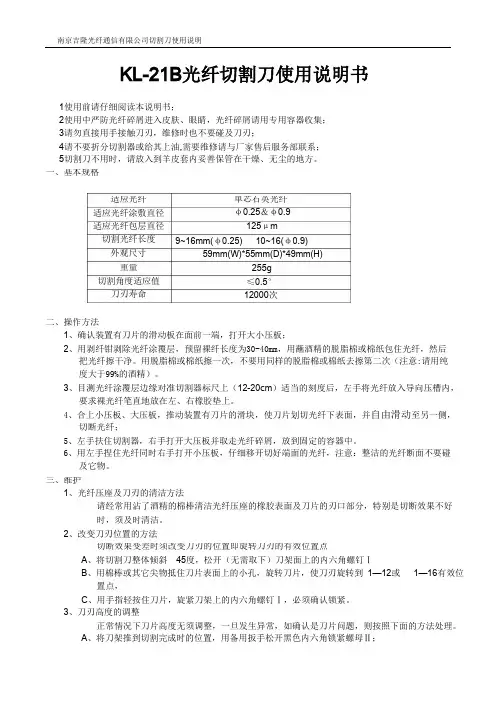

南京吉隆光纤通信有限公司切割刀使用说明KL-21B 光纤切割刀使用说明书1使用前请仔细阅读本说明书；2使用中严防光纤碎屑进入皮肤、眼睛，光纤碎屑请用专用容器收集；3请勿直接用手接触刀刃，维修时也不要碰及刀刃；4请不要折分切割器或给其上油,需要维修请与厂家售后服务部联系；5切割刀不用时，请放入到羊皮套内妥善保管在干燥、无尘的地方。
一、基本规格适应光纤单芯石英光纤 φ0.25＆φ0.9 125μm 适应光纤涂敷直径适应光纤包层直径切割光纤长度外观尺寸9~16mm(φ0.25) 10~16(φ0.9) 59mm(W)*55mm(D)*49mm(H)重量255g 切割角度适应值刀刃寿命≤0.5° 12000次 二、操作方法1、确认装置有刀片的滑动板在面前一端，打开大小压板；2、用剥纤钳剥除光纤涂覆层，预留裸纤长度为30-40mm ，用蘸酒精的脱脂棉或棉纸包住光纤，然后把光纤擦干净。
用脱脂棉或棉纸擦一次，不要用同样的脱脂棉或棉纸去擦第二次（注意:请用纯 度大于99%的酒精）。
3、目测光纤涂覆层边缘对准切割器标尺上（12-20cm ）适当的刻度后，左手将光纤放入导向压槽内，要求裸光纤笔直地放在左、右橡胶垫上。
4、合上小压板、大压板，推动装置有刀片的滑块，使刀片划切光纤下表面，并自由滑动至另一侧，切断光纤；5、左手扶住切割器，右手打开大压板并取走光纤碎屑，放到固定的容器中。
6、用左手捏住光纤同时右手打开小压板，仔细移开切好端面的光纤，注意：整洁的光纤断面不要碰及它物。
三、维护1、光纤压座及刀刃的清洁方法请经常用沾了酒精的棉棒清洁光纤压座的橡胶表面及刀片的刃口部分，特别是切断效果不好 时，须及时清洁。
2、改变刀刃位置的方法切断效果变差时须改变刀刃的位置即旋转刀刃的有效位置点A 、将切割刀整体倾斜 45度，松开（无需取下）刀架面上的内六角螺钉ⅠB 、用棉棒或其它尖物抵住刀片表面上的小孔，旋转刀片，使刀刃旋转到 1—12或 1—16有效位置点，C 、用手指轻按住刀片，旋紧刀架上的内六角螺钉Ⅰ，必须确认锁紧。
光缆光纤工程常用工具使用方法指南11.14
光缆光纤工程常用工具使用方法指南11.142018年随着电信、物联网、5G技术等快速发展，光通信行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是FTTH 光缆剥线钳，第二种是三孔光纤剥线钳，第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH 光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。
光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用光缆切割剪剪切芳纶丝呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。
光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。
具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。
住友电工 FC-6R 光纤切割刀 使用说明书补充资料
OMC1126010-1C光纤切割刀FC-6R 使用说明书补充资料本产品是在充分考虑了安全性的基础上设计研制的。
为做到安全使用本产品，请务必认真阅读本说明书以及本说明书补充资料的注意事项，并严格遵守。
阅读后请保存在便于查阅的地方。
关于切割刀刀片的更换1. 构造1. 使用FC-6RS(M)-C的情况下，首先，将碎屑回收装置拆卸下来。
（请参考使用说明书第4页「５．关于碎屑回收装置」）2. 使用定时旋转方式时，将刀片按箭头方向向上旋转。
（请参考使用说明书「3.操作方法关于切割刀刀片旋转方式切换」）6. 将新切割刀刀片的接口对准刀片底座固定刀片的平面相应处，滑动状插入。
这时，刀片中心的螺丝孔对准刀片底座的螺丝孔。
▪ 切割刀刀刃是精密加工部件，如果刀刃触碰到金属等物品，会受到损伤，因此可能造成切割性能降低，使用时请多加注意。
▪ 使用金属镊子时，请注意不要损伤刀刃。
▪ 拆装刀片时，请带防护手套，请勿用手直接触碰刀刃。
▪ 拆卸下的旧刀片请不要随意弃置，应与普通垃圾区别处理。
注意5. 拆下齿轮和刀片。
4. 将切割刀横向放倒，拆卸固定刀片的螺丝和弹簧。
3. 将刀片滑轨拉至手前侧。
2.注意正常使用FC-6R情况下，切割刀刀片的更换以及维护服务可寄送我公司售后服务部门。
（刀片更换为有偿维修）。
注意请使用日本住友电工品牌的刀片。
使用住友电工产刀片以外的刀片，如果发生故障，不在保修范围内。
使用住友电工产刀片以外的刀片有可能损坏机体或造成人身伤害，请尽量避免。
注意本产品为精密机械。
刀刃触碰工具等硬物品后，可能无法达到原有的切割性能，请多加注意。
放大图弹簧刀片固定螺丝刀片底座刀片齿轮刀片滑轨固定刀片面维修服务部门联系地址住亚贸易(深圳)有限公司北京分公司邮编: 100027 北京市朝阳区东三环北路丙2号天元港中心A座1202室电话*************传真*************住亚贸易(深圳)有限公司邮编: 518033 深圳市福田中心区福华三路卓越世纪中心4号楼3407-3410单位电话：*************传真：*************1住友电工制造的正品确认请注意识别市场上出现的住友电工的仿造光纤切割刀产品。
光纤切割刀的使用方法
光纤切割刀的使用方法
●光纤切割刀的质量直接决定了光纤熔接的质量，如果切割刀不能利索的切断
光纤，那么光纤的断面就会有不用程度的斜角或参差不齐，这样熔出的光纤损耗就比较大，大幅度的影响信号传输的质量。
因此本文采用的的是藤仓ct -30光纤切割刀，实际操作中效果很好。
本文主要讲切割光纤。
●工具/原料
●壁纸刀，斜口钳，老虎钳，光纤剥线钳、卫生纸，酒精棉
●方法/步骤
●将大约一米的光纤剥去外层护甲，露出光纤。
用卫生纸擦去光纤中的粘液。
●取出一芯（如蓝色）光纤，光纤经过中指与无名指间，然后绕到食指上用大
拇指压住大约50mm。
●用光纤剥线钳剥除约30-40mm的光纤，并用酒精棉球擦拭一遍，一遍擦干
净，尽量不用两遍。
●这一步要切割光纤了，上一步如切出了约40mm的光纤，那么这一步要留下
多长的光纤芯呢。
这个要看你的熔接机了，如图，光纤熔接机的v形槽到电极的距离就是要留下的长度，大约1cm。
●将光纤放入切割刀，这里有标尺留出1cm的长度即可，首先退进切割刀下
部的滑块将其锁定，压下切割刀上部的压臂，按下，然后松开压臂弹簧的弹力会使下部的滑块复位。
开启光纤压具，拿出光纤，不要让光纤触碰其他的
东西，以免受到污染。
这样就切好了一段光纤了。
●注意事项
●光纤切割刀在使用前先清洁一下，避免切割中光纤受到污染。
希望以上内容能帮到你！。
光纤剥纤操作
情境三 楼宇布线
任务四 光纤的熔接
9．活动扳手：用于紧固螺丝，如图3-12所示。 10．横向开缆刀：用于切割室外光缆的黑色外皮，如图3-13所示。 11．清洁球：用于清洁灰尘，如图3-14所示。 12．背带：便于携带工具箱。 13．酒精泵：盛放酒精，不可倾斜放置，盖子不能打开，以防止挥发，如图3-15所示。
光纤、检查端面、设定间隙、纤芯准直、放电熔接和接点损耗估算，最后
将接点损耗估算值显示在显示屏幕上。 第三步：当接点损耗估算值显示在显示屏幕上时，按“FUNCTION”键，
显示器可进行 X 轴或 Y 轴放大图像的切换显示。
情境三 楼宇布线
任务四 光纤的熔接
3．加热热缩管
第一步：依次打开防风罩、左右光纤压板，小心的取出熔接好的光纤，避
情境三 楼宇布线
任务四 光纤的熔接
14．钢卷尺：测量长度。 15．镊子：用于夹持细小物件。 16．记号笔：用于标记。 17．红光笔：可简单检查光纤的通断。 18．酒精棉球：蘸取酒精擦拭裸纤，平时应保持棉球的干燥，如图3-16所示。 19．组合螺丝批：即组合螺丝刀，用于紧固相应的螺丝，如图3-17所示。 20．微型螺丝批：即微型螺丝刀，用于紧固耦合器小螺丝，如图3-18所示。
第二步：剪掉芳纶纱。 将露出来的芳纶纱捋到一起，并用多用剪齐根剪掉。 第三步：剥离紧套皮覆层。
首先将光纤在食指上轻轻环绕一周，留出40mm的光纤长度,用拇指将光纤按在
光纤切割刀的使用技巧
光纤切割刀的使用技巧
嘿，你们知道吗？我觉得光纤切割刀可神奇啦！
光纤切割刀就像是一个厉害的小工具，能把细细的光纤切得整整齐齐。
首先呢，在使用光纤切割刀之前，一定要把它擦得干干净净的。
就像我们要把自己的小书包整理干净一样，这样它才能好好工作哦。
要是上面有脏东西，那可就切不好光纤啦。
然后呀，把光纤拿好，轻轻地放进光纤切割刀的卡槽里。
这个卡槽就像是一个小床，让光纤舒舒服服地躺在上面。
放的时候可不能太用力，不然光纤会受伤的。
接着呢，把光纤放好后，要小心地把切割刀的盖子盖上。
就像给小娃娃盖被子一样，轻轻地盖好。
然后，按下那个小小的按钮，“咔嚓”一声，光纤就被切好啦。
我记得有一次，我自己试着用光纤切割刀。
一开始，我可紧张啦，生怕切不好。
但是我按照上面的步骤一步一步来，嘿，还真的切得很不错呢。
还有哦，用光纤切割刀的时候，一定要小心自己的手指头。
不能把手
伸到不该伸的地方去，不然会被割伤的。
就像我们不能随便去摸那些
尖尖的东西一样。
而且呀，用完光纤切割刀后，要把它好好地放起来。
不能乱丢乱放，
不然下次要用的时候就找不到啦。
可以把它放在一个专门的小盒子
里，这样就不会弄丢啦。
总之呢，光纤切割刀虽然看起来小小的，但是用起来可要有技巧哦。
只要我们小心一点，按照正确的方法来用，它就能帮我们把光纤切得漂漂亮亮的。
下次你们要是看到光纤切割刀，也可以试试用它来切光纤哦，可好玩啦！。
