基于造型特征的概念车模型的设计与制作
第一章 汽车造型设计概述
第一章汽车造型设计概述一、汽车造型设计1、汽车造型设计的概念汽车造型设计并不是指单纯的外形设计，它是根据汽车整体设计的多方面要求来塑造车身形状，运用艺术的手法科学地表现汽车的功能、材料、工艺和结构特点，而不是对汽车的简单装饰。
一般来说，汽车造型设计是指汽车外部和车厢内部造型设计的总和，但是在本课中，我们只涉及外部设计的内容。
汽车造型的目的是以其形态去吸引和打动人们，使其产生拥有这种车的欲望。
汽车造型设计虽然是车身设计的最初步骤，是整车设计最初阶段的一项综合构思，但却是决定产品命运的关键。
汽车的造型已成为汽车产品竞争最有力的手段之一。
2、汽车造型设计需要掌握的知识汽车造型主要涉及科学及艺术两大方面。
设计师需要懂得车身结构、制造工艺要求、空气动力学、人机工程学、工程材料学、机械制图学、声学和光学知识。
同时，设计师更要有高雅的艺术品位和丰富的艺术知识，如造型的视觉规律原理、绘画、平面和立体构成、图案学、色彩学等。
另外，汽车作为一种商品，设计师还需要考虑成本和顾客的心理需求。
设计师在精通这些知识的基础上，不断推陈出新（这是最重要的），创造更富魅力的汽车形体。
3、传统的汽车造型设计方法过去，新型轿车从构思到试产一般要经历四至五年，现在运用了计算机，仅需要二年或更少的时间。
其中，轿车的车身造型设计是整个设计工作最重要的内容，越是现代化的大批量流水生产的产品，对其设计的内容要求更严密，要经过一步步可靠的技术验证，否则设计中的错误或缺陷将会在批量生产中造成严重的后果。
那么，轿车的外貌是怎样诞生出来呢？下面首先将传统的设计过程展示出来，它包括这么一些主要步骤：[1]收集资料信息[2]造型构思效果图[3]模型制作[4]胶带图[5]全尺寸油泥模型[6]试制用图[7]样车（1）、收集资料信息，形成造型设计概念任何新型轿车的构思，都是建立在旧款车或者其它车辆的基础上借鉴、继承和改进而形成的，这里面包括消费者对汽车的意见和期望。
高中通用技术课《简易汽车模型的设计与制作》优质课教学设计、教案
《简易汽车模型的设计与制作》教学设计教材分析本节课是针对地质出版社必修1《技术与设计1》设计的实践活动。
依据上述课程标准要求开发设计了本节教学活动。
让学生参与简易车模的设计与制作，亲历设计过程，体验并掌握设计的一般过程，包括发现和明确问题；制定设计方案；制作模型或原型；测试、评估及优化；产品的使用和维护。
培养学生的动手能力，创新思维。
同时，紧扣现在提倡项目式教学，“以项目为主线、教师为主导、学生为主体”，改变了以往“教师讲，学生听”被动的教学模式，创造了学生主动参与、自主协作、探索创新的新型教学模式。
学情分析通过前面内容的学习，学生对设计的一般过程及其思想及有了一定的了解，在实践过程中理论联系实际，解决实际问题，同时又不能是太复杂的项目，兼具挑战的同时也能增强学生的自信心。
教学目标（一）知识与技能：通过汽车模型的设计与制作活动，理解设计一般过程的基本思想、方法与技能在实践中提高分析问题、解决问题的能力，培养观察、思考、创造的能力，锻炼逻辑思维能力和动手操作能力。
（二）过程与方法：经历汽车模型的设计，掌握设计的一般过程（三）情感态度与价值观：体验技术问题解决过程的艰辛与曲折重点和难点重点：设计过程中各种因素的分析难点：设计方案的构思教学策略和手段采用“问题情境—解决方案－解决过程—总结提升”的模式展开，通过发现问题，使学生回想和体会设计的过程，激发学生的好奇心和主动学习的欲望。
学生亲历自主探索和思维升华的过程，教学中注重鼓励学生自主探究和合作交流，引导学生观察、思考、分析、交流、总结，在与他人的交流中丰富自己的思维方式，获得不同的体验和发展。
活动器材微型电机、风扇、木质材料、钢轴、轮胎、白乳胶、双节电池盒、电机固定座、双面胶教学过程。
油泥汽车模型制作概念
油泥汽车模型制作概念第一篇：油泥汽车模型制作概念传统的汽车车身设计过程是基于手工设宝十完成的，其特点是整个过程通过实物、模型、图样、样板等来传递信息．至少进行1:5油泥模型、全尺寸油泥模型和样车制作等阶段；还要利用1:5油泥模型、1:1全尺寸油泥模塑以及实车进行三次风洞试验，考察其外形的空气动力学性能。
随着计算机技术的发展，高速图形终端和工作站的出现，使CAD/CAE/CAM等现代设计方法得以应用于车身设计中。
这种方法的一个主要工作是利用计算机辅助几何设计（CAGD）方法来进行车身几何造型设计，即在计算机上建立一个车身表面模型，以部分取代传统设计中的三维实体模型。
但是，即便是采用以计算机辅助的现代车身设计方法，在一个车型的开发过程中也不能完全没有实体模型的制作，只是为了缩短开发时间和降低开发成本，用计算机的数学模型替代一部分实体模型。
目前，较为常见的汽车造型设计流程中，汽车模型制作（尤其是油泥模型制作）是不可或缺的重要一环．汽车模型制作是将汽车平面草图立体化的过程。
它提供了一个立体的汽车形态，在此基础上确定方案或进一步推敲外形的优缺点就比较容易了。
在模型制作阶段有很多的制作方式可供选择，而将油泥模型作为首选，是由汽车造型设计的特殊性和油泥本身具有的特点所决定的。
首先，汽车外形相对复杂，它由许多光滑的曲面组合而成，这就要求一种可以灵活生成各种曲面的制作方法。
相对于其他方法，油泥可以方便地被刮切成任意的形态，非常适合表现汽车曲面制作。
其次，汽车外形设计不可避免地有许多反复的过程，要对模型作反复的推敲修改，这需要模型本身具有重复可塑性。
油泥模型的特点恰好符合这样的要求：①与普通材料不同，油泥经过加温，其硬度会迅速降低，得到相当好的柔软性，特别适合重塑；②温度回落，其硬度又很快恢复，适合对细节的刻画；③这个过程还可以多次反复，丝毫不影响油泥本身的质量。
再次，汽车外形设计对表面质感的光滑要求极高，一些普通材料的表而无法满足要求，而油泥的质感细腻光滑，符合近乎严酷的表面要求。

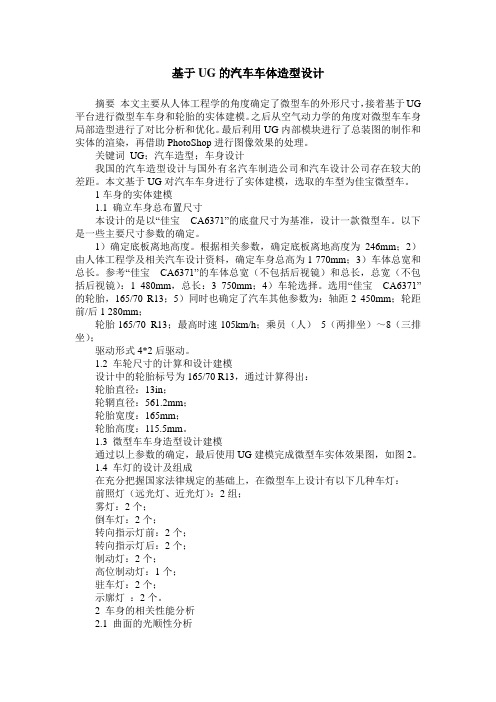

基于UG的汽车车体造型设计
