项目一 充电警示灯常亮_答案
电动汽车检修-检修充电警告灯点亮故障
二 制定方案
结合故障现象、故障码P0A9409 、电路图初步分析可能产生该故障的原因
二 制定方案
制定简单的任务计划表
故障（现象）名称
1.
2. 导致故障的可能原因 3.
维修方案（简要） 备注
将动力电池的高压直流电转换为整车低压 12V直流电，给整车低压用电系统供电及铅 酸电池充电。
一 接受任务（信息收集）
二、DC/DC转换器的电路连接及端口
1.DC/DC接口定义
低压输 出正极
低压输 出负极
高压输入端 A脚：电源负极 B脚：电源正极 中间为高压互锁短接端子
BA CA B
低压控制端 A脚：控制电路电源正兼使能（直流12V启动，0～1V关机） B脚：电源状态信号输出（故障线，故障：12V高电平，正常：低电平） C脚：控制电路电源负
接车员检测确认后建议：对低压蓄电池及 DC/DC 变换器相关部件检测和维护，必要时更换 故障部件
车间检测确认结果及主要故障零部件：
车间检查确认者：
外 观 确 认
（请在有缺陷部件作标识）
功能确认：（工作正常√ 不正常×）
□音响系统 □门锁（防盗器） □全车灯光
□后视镜
□天窗
□座椅
□点烟器
□玻璃升降器
□玻璃
学生的各种想法一起交流，思维发生碰撞，能够获得共同的提高。
二 制定方案
3.测量VCU 向DC/DC 输出的使 能信号电 压。 （1/3端子 之间）
2.测量熔断 器及连接 线束通断。
1.测量低压 蓄电池电 压。
5.如以上测量均正常，则更换DC/DC变换器
深圳三级教练员考试题库
B、错误
答案：A
分析：本题详情查看《机动车驾驶培训教练员》：道路运输经营包括道路旅客运输经营和道路货物运输经营。道路运输从业人员在从事道路运输活动时，应当携带相应的从业资格证件，并遵守国家相关法规和道路运输安全操作规程，不得违法经营违章作业。
10、教练员在教学过程中应严格按照教学大纲的要求，保证学员的培训学时，规范教学。
15、教练员的义务包括（ ）。
A、按教学大纲要求规范教学
B、无条件满足学员的要求
C、传授应试技巧
答案：A
分析：本题详情查看《机动车驾驶培训教练员》：教练员的义务包括遵纪守法，安全行车按教学大纲要求规范教学。
16、教练员的教学对象层次多样,主要体现在学员的（ ）。
A、年龄层次多样
B、文化水平层次多样
C、职业多样
分析：本题详情查看《机动车驾驶培训教练员》：教学大纲的内容、学时可以更具学员的情况而定，但教学顺序最好不要颠倒。
12、在驾驶训练中,教练员应两眼注视学员的动作,右脚放在副制动踏板上方,随时做好制动准备。( )
A、正确
B、错误
答案：B
分析：本题详情查看《机动车驾驶培训教练员》：在驾驶训练中，教练员应两眼目视前方，适时通过后视镜观察周边的交通情况，用余光注视学员的动作，右脚放在副制动踏板上方，做好随时应付紧急情况额准备。
答案：BCD
分析：《机动车驾驶培训教练员从业资格培训教材》注明：汽车高速行驶中出现转向失控时，驾驶员应当：抢挂低挡；合理使用行车制动和驻车制动，避免紧急制动；立即发出警示信号，尽快地减速停车。
32、申请从事普通机动车驾驶员培训业务的，所配备的理论教练员数量应当不少于教学车辆总数的（ ）。
A、5%
B、10%

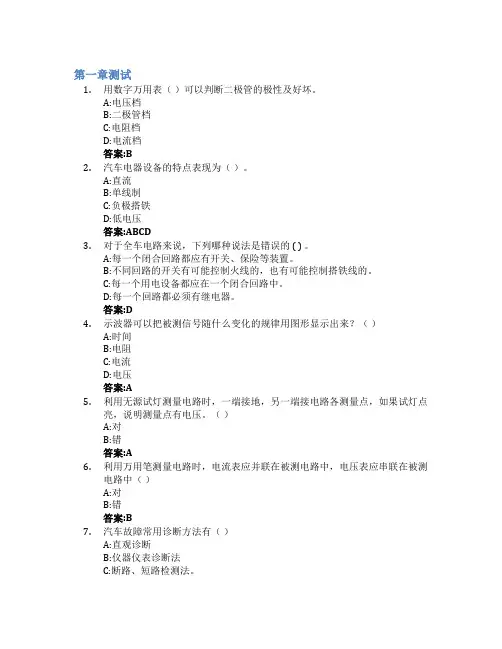

汽车电气设备故障检修智慧树知到答案章节测试2023年日照职业技术学院
第一章测试1.用数字万用表（）可以判断二极管的极性及好坏。
A:电压档B:二极管档C:电阻档D:电流档答案:B2.汽车电器设备的特点表现为（）。
A:直流B:单线制C:负极搭铁D:低电压答案:ABCD3.对于全车电路来说，下列哪种说法是错误的 ( ) 。
A:每一个闭合回路都应有开关、保险等装置。
B:不同回路的开关有可能控制火线的，也有可能控制搭铁线的。
C:每一个用电设备都应在一个闭合回路中。
D:每一个回路都必须有继电器。
答案:D4.示波器可以把被测信号随什么变化的规律用图形显示出来？（）A:时间B:电阻C:电流D:电压答案:A5.利用无源试灯测量电路时，一端接地，另一端接电路各测量点，如果试灯点亮，说明测量点有电压。
（）A:对B:错答案:A6.利用万用笔测量电路时，电流表应并联在被测电路中，电压表应串联在被测电路中（）A:对B:错答案:B7.汽车故障常用诊断方法有（）A:直观诊断B:仪器仪表诊断法C:断路、短路检测法。
D:元件替换法答案:ABCD第二章测试1.下列（）原因可造成蓄电池硫化。
A:长期充电不足B:活性物质脱落严重C:大电流过充电D:电解液液面过高答案:A2.检查交流发电机转子线圈两滑环间的电阻值无限大，说明励磁绕组（）。
A:搭铁B:短路C:正常D:断路答案:D3.当仪表板上的电源系统充电指示灯点亮时，表示是（）。
A:发电机有故障而不放电B:蓄电池放电C:蓄电池充电D:发电机无故障答案:B4.硅整流发电机的中性点电压等于发电机直流输出电压的（）。
A:1/2倍B:1倍C:2倍D:1/3倍答案:A5.AGM 蓄电池具有哪些优点：（）A:100 % 无需保养B:充放电次数减少C:使用寿命明显增长D:低温起动时安全性更高答案:ACD6.交流发电机的组成包括（）A:转子B:整流器C:调压器D:定子答案:ABCD7.在汽车运行中，可拆装蓄电池的正负两极的任意一根线。
（）A:错B:对答案:A8.普通铅酸蓄电池充电时电解液的密度是上升的。
中职教育二年级上学期《新能源汽车仪表指示灯代表的意识》习题
5.新能源汽车仪表指示灯代表的意思选择题：1.仪表电量指示灯黄灯亮起，说明 [单选题] *A.保养周期到了B.电池有故障C.需要充电(正确答案)D.正在充电2.仪表电量指示灯红灯亮起，正确的做法是 [单选题] *A.立刻进行充电(正确答案)B.电池有故障，立刻停车C.电池温度过高，关掉空调D.电池包寿命到了，更换电池包3.充电过程中，亮起电池温度告警灯，正确的做法时 [单选题] *A.打开点火开关，使电池冷却水泵运转为电池包降温B.立刻结束充电(正确答案)C.连接解码仪清除故障码D.添加电池冷却液4.打开点火开关后，仪表正常点亮，但是解码仪无法与整车通讯，原因可能是[单选题] *A.智能钥匙失效B.整车无电C.点火开关损坏D.OBD诊断接口损坏(正确答案)5.交流充电插枪之后，仪表充电指示灯不亮，可能原因是[单选题] *断路(正确答案)B充电枪电源未接C.CP断路D点火开关损坏6.未插枪，仪表充电指示灯点亮，可能原因是[单选题] *断路搭铁(正确答案)C.CP断路D.点火开关损坏7.以下最有可能会造成动力系统故障灯点亮的是 [单选题] *A.高压互锁检测线路断路(正确答案)B.低压蓄电池电量正常C.动力电池包SOC过低D.霍尔传感器损坏8.低压蓄电池灯亮起的原因可能是 [单选题] *A.主控制器损坏B.电机控制器损坏C.DC-DC不工作(正确答案)D.点火开关损坏9.以下会造成动力电池故障灯点亮的原因是 [单选题] *A.主接触器故障B.电机控制器不工作C.分压接触器不工作(正确答案)D.漏电模块不工作10.交流充电插枪之后，仪表长期处于充电连接中，可能原因是 [单选题] *断路B.CP断路(正确答案)C.主接触器不工作D.主控制器不工作11.打开点火开关，仪表正常点亮，解码仪扫描全车，动力电池管理器不能通讯的原因可能是 [单选题] *A.点火开关损坏B.诊断接口损坏C.动力电池管理器保险烧毁(正确答案)D.动力电池包损坏12.打开点火开关，仪表正常点亮，解码仪扫描全车，电机控制器不能通讯的原因可能是 [单选题] *A.点火开关损坏B.电机控制器CAN线断路(正确答案)C.电机损坏D.变速箱损坏13.打开点火开关，仪表正常点亮，解码仪扫描全车，整车控制器不能通讯的原因可能是 [单选题] *A.点火开关损坏B.诊断接口损坏C.主接触器不工作D.整车控制器供电保险断路(正确答案)14.以下会造成松开制动踏板，动力系统故障灯点亮的是 [单选题] *A.制动开关损坏搭铁C.整车控制器电源断路D.余弦信号线断路(正确答案)15.以下不会造成仪表无SOC的是 [单选题] *A.动力电池管理控制器电源保险烧毁B.动力电池管理控制器CAN线断路C.电机损坏(正确答案)D.网关损坏16.仪表显示整车限功率，可能原因是 [单选题] *A.单体电池过放(正确答案)B.动力电池管理器电源保险损坏C.电机控制器CAN线断路D.电机损坏17.交流充电时，充电指示灯点亮，仪表不能显示充电功率和剩余充电时间的原因可能是 [单选题] *A.霍尔传感器损坏(正确答案)B.点火开关未开未连接D.充电枪未插入18.车辆行驶时，动力系统故障突然点亮，车速逐渐降低，10秒钟以后，整车停止运行，可能原因是 [单选题] *A.电机损坏B.电机控制器损坏C.车轮损坏D.高压互锁断开(正确答案)19.整车不能上电成功，仪表充电指示灯点亮，可能原因是 [单选题] *信号线搭铁(正确答案)B.CP搭铁断路D.CP断路20.以下不会造成仪表不显示充电功率和剩余充电时间的是 [单选题] *A.交流充电接触器不吸合B.霍尔传感器电源电路C.仪表充电指示灯不亮D.气囊模块不工作(正确答案)。

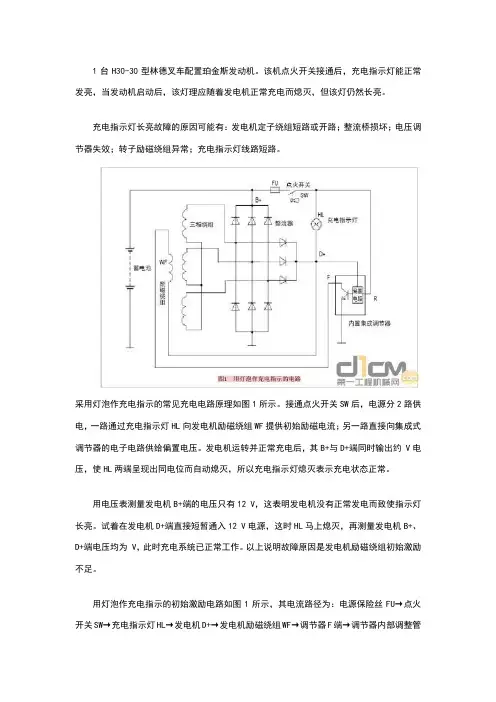

叉车充电指示灯常亮故障的排查
1台H30-30型林德叉车配置珀金斯发动机。
该机点火开关接通后，充电指示灯能正常发亮，当发动机启动后，该灯理应随着发电机正常充电而熄灭，但该灯仍然长亮。
充电指示灯长亮故障的原因可能有：发电机定子绕组短路或开路；整流桥损坏；电压调节器失效；转子励磁绕组异常；充电指示灯线路短路。
采用灯泡作充电指示的常见充电电路原理如图1所示。
接通点火开关SW后，电源分2路供电，一路通过充电指示灯HL向发电机励磁绕组WF提供初始励磁电流；另一路直接向集成式调节器的电子电路供给偏置电压。
发电机运转并正常充电后，其B+与D+端同时输出约 V电压，使HL两端呈现出同电位而自动熄灭，所以充电指示灯熄灭表示充电状态正常。
用电压表测量发电机B+端的电压只有12 V，这表明发电机没有正常发电而致使指示灯长亮。
试着在发电机D+端直接短暂通入12 V电源，这时HL马上熄灭，再测量发电机B+、D+端电压均为 V，此时充电系统已正常工作。
以上说明故障原因是发电机励磁绕组初始激励不足。
用灯泡作充电指示的初始激励电路如图1所示，其电流路径为：电源保险丝FU→点火开关SW→充电指示灯HL→发电机D+→发电机励磁绕组WF→调节器F端→调节器内部调整管→搭铁。
查该路径线路好象没有疑点，进一步测量，发现D+端电压只有 V左右，比正常时的3 V低较多，将HL与D+连接的一端断开测量，仍为 V，且指示灯还在发亮，由此怀疑HL 电路存在问题。
正常时该点断开后电压应为12 V，指示灯也应熄灭。
详查HL的工作情况，原来其实际为1只发光二极管（LED）。
该机实际充电电路原理如图2所示。
该电路采用LED（D1）作充电指示灯，仅通过D1向WF提供的初始激励电流较小，故设计时在LED两端并联1个约75Ω电阻(R1)，D1和R1两路通电可共同向WF提供较大的激励电流。
图2中虚线框内的电路元件均安装在组合式仪表盒内的印刷电路板上。
九博收缩机：将仪表盒从机上卸下后，重点检查该电路的并联电阻R1以及与其串联的二极管D2是否开路，结果各元件均完好。
新能源试题--故障诊断与维修试题
新能源试题--故障诊断与维修试题A电池短路B电机控制器故障C充电控制器故障D整车控制器故障A1.如果仪表点亮但解码仪无法与整车通讯，可能原因是智能钥匙失效、整车无电、点火开关损坏或DOBD诊断接口损坏。
2.交流充电插枪后，如果仪表充电指示灯不亮，可能原因是ACC断路、充电枪电源未接、CCP断路或点火开关损坏。
3.如果未插枪但仪表充电指示灯点亮，可能原因是ACC断路、CC搭铁、CCP断路或点火开关损坏。
4.解码仪、气压表、胎压表和深度尺都可以辅助新能源汽车高压系统故障诊断。
5.电动汽车仪表无SOC可能是因为动力电池管理器故障。
6.碰撞断高压的控制模块是动力电池管理器。
7.低压保险编号信息可以从电气原理图中得到。
8.动力系统故障灯点亮最有可能是因为高压互锁检测线路断路。
9.低压蓄电池灯亮起可能是因为CDC-DC不工作。
10.智能钥匙无法解锁车辆可能是因为高频接收器损坏。
11.动力电池故障灯点亮可能是因为分压接触器不工作。
12.交流充电插枪后，仪表长期处于充电连接中可能是因为CP断路。
13.动力电池管理器不能通讯可能是因为动力电池管理器保险烧毁。
14.电机控制器不能通讯可能是因为电机控制器CAN线断路。
15.整车控制器不能通讯可能是因为整车控制器供电保险断路。
16.供电保险烧毁可能是因为电池短路。
1.修正文章格式错误，删除明显有问题的段落。
2.对每段话进行小幅度改写。
A17单选题以下不能确定保险熔断的是（）。
A。
测量保险两端的电压值B。
测量保险两端的电阻值C。
拔出保险目视观察D。
测量模块供电脚电压18单选题以下不会造成全车无电的是（）。
A。
蓄电池正极保险烧毁B。
低压蓄电池休眠C。
蓄电池负极虚接D。
作D19单选题以下会造成整车无法驱动的是（）。
A。
智能钥匙电量不足B。
动力电池包SOC低C。
旋变传感器余弦信号线断路D。
DC-DC不工作20单选题交流充电时，我们可以通过数据流不能看到的信息是（）。
A。
充电电流B。
2024年浙江机动车教练员考试科目一模拟试题
A、正确
B、错误
答案：A
37、在社区道路行车，遇到前方有儿童突然出现时如图所示，教练员应及时提示学员（ ）。
A、减速，必要时停车避让
B、鸣喇叭示意，正常通过
C、加速，从左侧通过
答案：A
38、大多数学员轻模拟驾驶重实车驾驶,所以,教练员不必组织学员进行汽车模拟驾驶训练( )
28、根据学员的差异应当因人施教。
A、正确
B、错误
答案：A
29、换挡过程中挂错挡或挂不上挡，不会增加燃油的消耗。
A、正确
B、错误
答案：B
30、行车中，易导致汽车制动失效的主要原因是（ ）。
A、制动系出现机械故障
B、制动器过热
C、轮胎气压不合适
D、轮胎胎面磨损严重
答案：AB
31、教练员采用动画模拟教学时,应对动画模拟内容作适当的讲解。( )
A、正确
B、错误
答案：A
70、机动车驾驶培训机构（ ），由县级以上道路运输管理机构责令限期整改；逾期整改不合格的，予以通报。
A、未按规定报送《培训记录》的
B、未定期公布教练员教学质量排行情况的
C、未按照要求聘用教学人员的
D、存在索取.收受学员财物等不良行为的
答案：ABCD
71、行车中，如图所示的报警灯常亮表示（ ）。
答案：C
65、汽车行驶过程中出现险情时，驾驶员保持头脑清醒，不惊慌，是避险的首要条件。
A、正确
B、错误
答案：A
66、《机动车驾驶员培训教学大纲》规定了每一教学阶段的教学项目、教学内容、教学目标和教学手段。
A、正确
B、错误
答案：A
67、教练员的职业行为规范主要包括（ ）。
校队学习通版汽车电气设备故障诊断与排除题库(307道)
校队学习通版汽车电气设备故障诊断与排除1、当启动车辆的时候没听到启动的声音，则说明( )。
——[单选题]A 蓄电池电压低B 发电机损坏C 启动机不工作D 点火线圈温度过高正确答案：C2、偶发( )，可以模拟故障征兆来判断故障部位。
——[单选题]A 故障B 征兆C 模拟故障征兆D 故障、征兆、模拟故障征兆均不正确正确答案：A3、通常熔断丝烧断，开关有故障，导线接触不良，元件搭铁不良等是 ( ) 系统故障的原因。
——[单选题]A 灯光B 喇叭C 仪表D 以上都是正确答案：D4、前照灯近光灯丝损坏，会造成前照灯( )。
——[单选题]A 全不亮B 一侧不亮C 无近光D 无远光正确答案：C5、打开大灯开关，近光暗淡则有可能的原因是( )。
——[单选题]A 熔断器断开或熔丝熔断B 蓄电池接头松动或锈蚀使电阻增大C 灯丝烧断D 电压过高正确答案：B6、检查喇叭不响故障时，检查保险丝，如果正常，则用喇叭的接点直接和( )连接试验。
——[单选题]A 起动机B 蓄电池C 发电机D 发动机正确答案：B7、起动系线路检测程序可分为( )，依次选择各个节点进行。
——[单选题]A 从后向前B 从前向后C 从中间向前向后D 以上都可以正确答案：D8、用万用表测量起动机换向器和铁芯之间的电阻，应为( )，否则说明电枢绕组存在搭铁故障。
——[单选题]A 0欧B 无穷大C 100欧D 1000欧正确答案：B9、起动系线路( )应不大于0.2V。
——[单选题]A 电压B 电压降C 电动势D 电阻正确答案：B10、用万用表检测照明灯线路某点，无电压显示。
说明此点前方的线路( )。
——[单选题]A 断路B 短路C 搭铁D 接触电阻较大正确答案：A11、关于电子闪光器，下述( )的说法是正确的。
——[单选题]A 无故障报警功能B 容易发热C 闪光频率稳定，亮暗分明D 接触电阻较大正确答案：C12、若测得发电机F与E接柱间的阻值为无穷大，说明该绕组( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目一充电警示灯常亮
单元测评
一、单选题（每题2分）
1.下列关于警示灯说法正确的是（D）
A. 当点火开关置于ON位置时，仪表盘上的警示灯会熄灭
B. 充电指示灯亮即为蓄电池处于充电状态。
C. 驻车制动松开时，驻车制动指示灯点亮
D. 接通点火开关，安全带未系时，安全带指示灯点亮
2.下列不属于汽车充电警示灯常亮故障原因的是（C）
A. 发电机驱动皮带老化、过松
B. 充电警示灯连接线束松动
C. 蓄电池电量不足
D. 电压调节器触点烧蚀
3.以下哪项不属于检查发电机驱动皮带内容？（C）
A. 皮带轮安装牢固度
B. 皮带外观
C. 皮带刚度
D. 皮带张紧度
4.以卡罗拉为例，在检查发电机充电电路时，发动机转速应保持在（B）
A.1000rpm
B. 2000rpm
C. 3000rpm
D. 4000rpm
5.以卡罗拉为例，发电机电刷标准外露长度为：（B）
A. 6.5~8.5mm，4.5mm
B. 9.5~11.5mm，4.5mm
C. 6.5~8.5mm，6.5mm
D. 9.5~11.5mm，6.5mm
6.以卡罗拉为例，在20℃状态下，发电机转子绕组间电阻正常范围为：（B）
A.1.3~1.7Ω
B. 2.3~2.7Ω
C. 小于1 MΩ
D. 大于1MΩ
7.以卡罗拉为例，发电机转子滑环标准直径和最小直径分别为：（B）
A. 12.4~14.2mm，12.0mm
B. 14.2~14.4mm，12.0mm
C. 12.4~14.2mm，14.0mm
D. 14.2~14.4mm，14.0mm
8.发电机总成检查不包含以下哪项？（A）
A.发电机电压调节器
B. 发电机转子滑环直径
C.发电机定子
D. 整流器
9.检测电压调节器时，使用试灯灯泡连接到调节器的哪两端？（C）
A. B、E
B. B、F
C. E、F
D. C、F
10.在检测电压调节器时，当可调直流电源调至以下哪个电压时，试灯灯泡会
熄灭？（B）
A.13V
B. 14.5V
C. 15V
D. 16.5V
二、判断题（每题5分）
11.以卡罗拉为例，在100N力作用下发电机驱动皮带弯曲深度标准范围为2.5~4.5mm。
（X）
12.发电机就车检查包括检查不带负载的充电电路和带负载的充电电路。
（√）
13.若发电机充电电路检测不符合标准，则需拆检发电机。
（√）
14.检查发电机转子滑环表面，若发现有沟槽，则应更换发电机转子总成。
（X）
15.发电机整流器二极管检测时，需用万用表在不同电压量程下测量2次。
（√）
三、匹配题（每空5分）
16.请为下列警示灯匹配相对应的名称
ABS警示灯充电警示灯机油警示灯
冷却液警示灯
刹车警示灯
油量警示灯
17.匹配对应的部件名称
起动机空调开关18.匹配对应的部件名称
整流器轴承定子
皮带轮转子
点火开关
发电机。
