H3C交换机基本配置命令
H3C交换机基本配置
核心交换机——作为公司核心网络的主要中枢，合理的配置
1. 认证方式为Scheme时的Telnet登录配置
dis cu 查看当前配置
[h3c]telnet server enable //启动Telnet服务
[h3c]local-user winda //创建本地用户winda
[h3c-luser-winda]password cipher 123456 //为本地用户winda创建密文显示的密码
[h3c-luser-winda]service-type telnet //定义该用户的服务类型为telnet
[h3c-luser-winda]authorization-attribute level 3 //定义该用户的特权级别
[h3c-luser-winda]quit //退出用户配置模式
[h3c]user-interface vty 0 4 //设置虚拟用户端口
[h3c-ui-vty0-4]authentication-mode scheme //设定远程登录用户的登录方式使用用户名和密码
[h3c-ui-vty0-4]user privilege level 3 //设置远程登录用户登录后的最高级别
2. 以太网端口的基本配置
（1）二层以太网端口中，包括三种类型：Access、Trunk、Hybrid
Interface Ethernet 1/0/1 //进入以太网端口视图
port link-type access //access端口：只能属于一个VLAN
port link-type trunk //trunk端口：属于多个VLAN，只允许默认VLAN的报文发送时不携带VLAN标签
port link-type hybrid //hybrid端口：属于多个VLAN，可以允许多个VLAN的报文发送时不携带VLAN标签
description text //设置以太网端口的描述字符串，用来表示该端口
duplex {auto |full |half } //设置以太网端口的双工模式
speed{10 |100 |1000 |10000 | auto} //设置以太网端口的速率
（2）以太网端口环回监测功能配置
loopback-detection enable //开启环回监测功能
（3）端口组配置（手工端口组） S3610、S5120、S5800系列：
port-group manual port-group-name //创建手工端口组，并进入手工端口组视图
S5510-EI系列：
port-group group-id
S3610、S5120、S5800系列：
group-member interface-list //添加二层以太网端口到指定手工端口组中
S5510-EI系列：
port interface-list
（4）手工端口汇聚组配置
link-aggregation group agg-id mode manual //创建手工汇聚组
link-aggregation group agg-id description agg-name //配置汇聚组描述符
port link-aggregation group agg-id //将以太网端口加入到指定的汇聚组
（5）端口绑定配置
am user-bind {mac-addr mac-address |ip-addr ip-address}* interface-list
//将合法用户的MAC地址和IP地址绑定到指定的端口上
（6）三层接口IP地址配置
interface vlan-interface vlan-id
ip address ip-address {mask |mask-length} [sub]
3. VLAN的基本配置
（1） VLAN的创建
vlan vlan-id //创建VLAN
（2） 基于端口VLAN配置
Access端口：
port link-type access //(可选)默认情况下，端口的链路类型为access类型
port access vlan vlan-id //将当前access端口加入到指定vlan
Trunk端口：
port link-type trunk //配置端口的链路类型为trunk类型
port trunk permit vlan {vlan-id-list | all} //将以上trunk端口加入到指定一个或多个VLAN
port trunk pvid vlan vlan-id //（可选）设置以上trunk端口的默认VLAN
Hybrid端口：
port link-type hybrid //配置端口的链路类型为hybrid类型
port hybrid vlan vlan-id-list {tagged |untagged} //将以上hybrid端口加入到指定的一个或多个VLAN中
port hybrid pvid vlan vlan-id //（可选）设置以上hybrid端口的默认VLAN
4. 端口镜像配置
（1） 本地端口镜像配置
mirroring-group group-id local //未镜像组配置源端口，创建本地镜像组
mirroring-group group-id mirroring-port mirroring-port-list {both |inbound |outbound}
//在系统视图下配置指定端口为本地镜像组的源端口
interface interface-type interface-number
mirroring-group group-id mirroring-port {both |inbound |outbound}
//在接口视图下配置指定端口为本地镜像组的源端口
mirroring-group group-id mirroring-vlan mirroring-vlan-list {both | inbound |outbound}
//为本地镜像组配置源vlan，一个镜像组内可以配置多个源vlan
mirroring-group group-id monitor-port monitor-port-id
//在系统视图下配置指定端口为本地镜像组的目的端口
interface interface-type interface-number
mirroring-group group-id monitor-port
//在接口视图下配置指定端口为本地镜像组的目的端口
（2） 二层远程端口镜像配置
a.反射端口方式
b.出端口方式
1) 低端H3C交换机远程端口镜像的配置，如S3100、S5510、S5600： 充当源交换机时的配置
remote-probe vlan enable //将当前VLAN配置为远程镜像VLAN
mirroring stp-collaboration //（可选）开启端口镜像与STP联动功能，开启该功能后，设备将通过监测端口的STP状态来自动控制该端口上的镜像功能是否生效。
mirroring-group group-id remote-source //创建远程源镜像组
mirroring-group group-id mirroring-port mirroring-port-list {both |inbound |outbound}
//配置远程端口镜像源端口
mirroring-group group-id reflector-port reflector-port //为远程镜像组配置反射端口
mirroring-group group-id remote-probe vlan remote-probe-vlan-id
//为指定远程源镜像组配置远程镜像VLAN
充当中间交换机时的配置
remote-probe vlan enable //定义当前VLAN配置为远程镜像VLAN
充当目的交换机的配置
remote-probe vlan enable //定义当前VLAN配置为远程镜像VLAN
mirroring-group group-id remote-destination //配置远程目的镜像组
mirroring-group group-id monitor-port monitor-port //为远程目的镜像组配置目的端口
mirroring-group group-id remote-probe vlan remote-probe-vlan-id
//为远程镜像组配置远程镜像VLAN
2) 中高端H3C交换机二层远程端口镜像的配置
➢ 远程源镜像组配置：
mirroring-group group-id remote-source //创建远程源镜像组
mirroring-group group-id mirroring-port mirroring-port-list {both |inbound |outbound}
//系统视图下配置指定端口为远程源镜像组源端口
interface interface-type interface-number
mirroring-group group-id mirroring-port {both |inbound |outbound}
//接口视图下配置指定端口为远程源镜像组源端口
H3C交换机配置命令快速入门
H3C交换机配置命令快速入门
H3C是一家领先的网络设备制造商，在企业网络中广泛使用。本文将介绍H3C交换机配置命令的快速入门，帮助您快速掌握常用的配置命令，以便于您更好地管理和维护您的企业网络。
进入配置模式
首先，我们需要进入交换机的配置模式。在命令行界面输入“system-view”即可进入配置模式。
设置交换机的主机名
为了便于管理多台交换机，我们需要给每台交换机设置一个唯一的主机名。在配置模式下输入“hostname [主机名]”即可设置主机名。例如，设置主机名为“Switch1”，则输入命令“hostname Switch1”。
设置管理用户和密码
为了保障交换机的安全性，我们需要设置管理用户和密码。在配置模式下输入“local-user [用户名] password
cipher [密码]”即可设置管理用户和密码。例如，设置用户名为“admin”，密码为“123456”，则输入命令“local-user
admin password cipher 123456”。
配置交换机IP地址
在企业网络中，我们需要为交换机配置IP地址，以便于进行网络管理和维护。在配置模式下输入“interface vlan
[VLAN号]”进入VLAN配置界面，然后输入“ip address [IP地址] [子网掩码]”配置IP地址。例如，配置VLAN号为10，IP地址为192.168.1.1，子网掩码为255.255.255.0，则输入命令“interface vlan 10”和“ip address 192.168.1.1
255.255.255.0”。
配置交换机端口
在企业网络中，我们需要配置交换机的端口以实现不同设备之间的通信。在配置模式下输入“interface [端口号]”进入端口配置界面，然后输入“port link-type [链路类型]”配置链路类型。例如，配置端口号为1/0/1，链路类型为access，则输入命令“interface 1/0/1”和“port link-type
h3c交换机保存配置命令
h3c交换机保存配置命令
安全产品中国市场份额居首位～IP存储亚太市场份额第一～IP监控技术全球领先～H3C已经从单一网络设备供应商转变为多产品IToIP解决方案供应商。下面是小编整理的关于h3c交换机保存配置命令～希望大家认真阅读!
h3c交换机保存配置命令
1、是用Telnet命令～前提是交换机己配置好IP地址～并打开telnet功能～同时和电脑在同一局域网内。
2、是用超极终端或仿真终端h3c交换机保存配置命令。前提是用控制线把电脑和交换机console端口相连接。
提示:通过WEB页面也可以对交换机进行配置～前提是交换机己配置好IP地址～并打开HTTP功能～同时和电脑在同一局域网内h3c交换机保存配置命令。
h3c交换机保存配置命令方法:
1、system-view 进入系统视图模式
2、sysname 为设备命名
3、display current-configuration 当前配置情况
4、 language-mode Chinese|English 中英文切换
5、interface Ethernet 1/0/1 进入以太网端口视图
6、 port link-type Access|Trunk|Hybrid 设置端口访问模式
1 / 2
7、 undo shutdown 打开以太网端口
8、 shutdown 关闭以太网端口
9、 quit 退出当前视图模式
10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式 11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中
12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中
13、port trunk permit vlan all 允许所有的vlan通过
h3c交换机保存配置命令方法是～步骤如下:
H3C交换机基本配置命令
H3C交换机基本配置命令
H3C交换机基本配置
核心交换机——作为公司核心网络的主要中枢，合理的配置
1. 认证方式为Scheme时的Telnet登录配置
dis cu 查看当前配置
[h3c]telnet server enable
//启动Telnet服务
[h3c]local-user winda
//创建本地用户winda
[h3c-luser-winda]password cipher 123456
//为本地用户winda创建密文显示的密码
[h3c-luser-winda]service-type telnet
//定义该用户的服务类型为telnet
[h3c-luser-winda]authorization-attribute level 3
//定义该用户的特权级别
[h3c-luser-winda]quit
//退出用户配置模式
[h3c]user-interface vty 0 4
//设置虚拟用户端口
[h3c-ui-vty0-4]authentication-mode scheme
//设定远程登录用户的登录方式使用用户名和密码
[h3c-ui-vty0-4]user privilege level 3
//设置远程登录用户登录后的最高级别
2. 以太网端口的基本配置
（1）二层以太网端口中，包括三种类型：Access、Trunk、Hybrid
Interface Ethernet 1/0/1 //进入以太网端口视图
华三(H3C)交换机命令大全
H3C【内部】交换机命令集
用户视图
-------------------------------------------------------------------------------------------
systen-view
系统视图
-------------------------------------------------------------------------------------------
[H3C]?
[H3C]super password 修改super密码
[H3C]sysname 交换机命名
[H3C]interface ethernet 0/1 进入接口视图
[H3C]quit 退出系统视图
[H3C]info-center console channel console 信息输出设置
[H3C]monitor-port ethernet 0/1 配置端口镜像
配置端口
-------------------------------------------------------------------------------------------
[H3C-Ethernet0/1]duplex {half|full|auto} 配置端口双工工作状态
[H3C-Ethernet0/1]speed {10|100|auto} 配置端口工作速率
[H3C-Ethernet0/1]flow-control 配置端口流控(防止拥塞丢包)
[H3C-Ethernet0/1]mdi {across|auto|normal} 配置端口MDI/MDIX状态
[H3C-Ethernet0/1]shutdown/undo shutdown 关闭/打开接口
VLAN基本配置
-------------------------------------------------------------------------------------------
H3C-5120交换机配置
H3C-5120交换机配置
本文将介绍如何进行H3C-5120交换机的基本配置，包括管理IP地址设置、用户名密码的创建与设置、VLAN的创建与配置、端口的配置等。
1. 管理IP地址设置
进入交换机CLI界面后，进入系统视图，使用以下命令可以设置交换机的管理IP地址：
sys
interface vlanif 1
ip address x.x.x.x y.y.y.y
其中，x.x.x.x代表要设置的IP地址，y.y.y.y代表子网掩码。如果要启用IPV6，可以使用以下命令：
interface vlanif 1
ipv6 enable
ipv6 address xxx::xxx/xx
2. 用户名密码的创建与设置
在交换机中，设置用户名和密码十分必要，可避免未授权的访问。以下是设置过程的具体步骤：
1. 创建用户名：
local-user username
其中，username是你设置的用户名。
2. 设置密码：
password simple password
其中，password代表你要设置的密码。
3. 确认密码：
service-type ssh
authorization-attribute user-role network-admin
其中，network-admin是用户角色，即管理员。
3. VLAN的创建与配置
VLAN是一个虚拟局域网，它可以将物理上的网段分离开来，不同的VLAN是可以互相隔离的。以下是配置VLAN的具体步骤： 1. 创建VLAN：
vlan 100
其中，100代表你要创建的VLAN的ID号。
2. 给VLAN取名：
vlan 100
name VLAN1
3. 创建交换机端口并加入到VLAN中：
interface Ethernet1/0/1
port link-type access
port default vlan 100
4. 查看VLAN信息：
H3C华为交换机配置命令大全

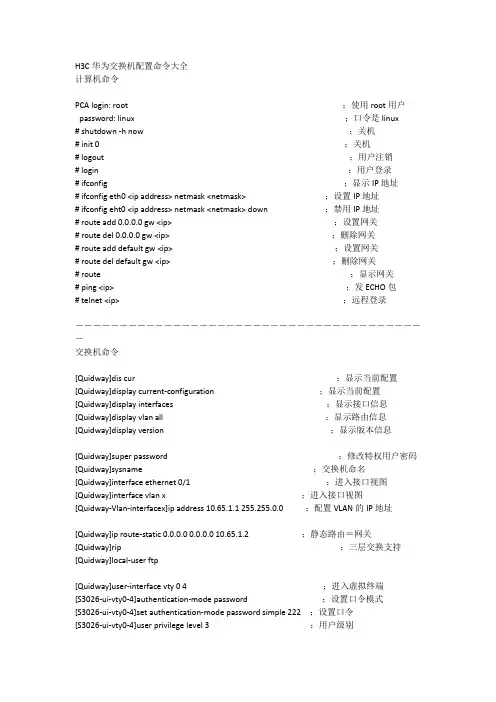

H3C华为交换机配置命令大全
计算机命令
PCA login: root ；使用root用户
password: linux ；口令是linux
# shutdown -h now ；关机
# init 0 ；关机
# logout ；用户注销
# login ；用户登录
# ifconfig ；显示IP地址
# ifconfig eth0 netmask ；设置IP地址
# ifconfig eht0 netmask down ；禁用IP地址
# route add 0.0.0.0 gw ；设置网关
# route del 0.0.0.0 gw ；删除网关
# route add default gw ；设置网关
h3c华为交换机基本配置命令
1、路由器、交换机基本配置。
En
Conf t
Hostname 名称
Enable password 明文密码
Enable scret 密文密码
Line console 0
Password 密码
Login
Exec-timeout 0
Exit
Line vty 0 4
Password 密码
Login
Exit
Service password
No ip domain-lookup
Int fa0/0(fa0/1:交换机)
Ip ADD IP地址子网掩码
No shutdown
Reload
2、保存当前的配置。
Copy run start 将当前配置保存在NVRAM中Copy start run 用NVRAM中的配置覆盖当前配置
3、密码恢复
开机时按下Ctrl+Break
confreg 0x2142
reset
copy run start
reload
Ctrl+Break
Confreg 0x2102
Reset
4、备份、恢复系统
路由器IP:192.168.1.1 TFTP服务器IP:192.168.1.2 保存当前配置到TFTP服务器:
copy run tftp: &&特权模式命令输入TFTP服务器的IP地址
输入目标文件名称
OK
保存当前的系统文件IOS到TFTP服务器:
copy flash: tftp:
输入TFTP服务器IP
输入目标文件名
OK
对现在的IOS系统进行升级
copy tftp: flash:
输入源文件名TFTP服务器上的BIN文件名称
输入目标文件名职存入路由器FLASH中的BIN文件名称OK
删除路由器上的IOS系统
show flash
delete flash:
输入查到的BIN文件名
确认
系统IOS丢失或误删除的情况下,恢复系统IOS
H3C交换机基础配置命令详解
H3C交换机基础配置命令详解
交换机的配置华为与H3C比较类似，这里面我们今天就来了解下，基础的配置命令，大家可以重点看下vlan的划分，这个在项目应用中较多。
一、基本配置
//用户直行模式提示符,用户视图
system-view //进入配置视图
[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码
一、用户配置
system-view
[H3C]super passwordH3C //设置用户分级密码
[H3C]undo superpassword //删除用户分级密码
[H3C]localuser bigheap 1234561 //Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin
[H3C]undo localuserbigheap //删除Web网管用户
[H3C]user-interface aux0 //只支持0
[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-Aux]undoidle-timeout //恢复默认值
[H3C]user-interface vty0 //只支持0和1
[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-vty]undoidle-timeout //恢复默认值
[H3C-vty]set authentication password123456 //设置telnet密码,必须设置
[H3C-vty]undo set authenticationpassword //取消密码
[H3C]displayusers //显示用户
[H3C]displayuser-interface //用户界面状态 三、VLAN配置
[H3C]vlan 2 //创建VLAN2
H3C交换机简单配置
H3C交换机简单配置
西北片区 丁玉良
最近在现场遇到需要配置H3C交换机，在对比厂家的资料后整理了一份简单的配置文件。
一、 通过Console（控制接口）口进行本地登录
a) 通过Console口进行本地登录简介
通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。S3610&S5510系列以太网交换机缺省情况下只能通过Console口进行本地登录。（第一次必须用到Console口配置）
b) 通过Console口登录交换机
第一步：如图1-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。
PCSwitchRS-232配置电缆Console口
1-1通过Console口搭建本地配置环境
第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows
9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，配置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图1-2至图1-4所示。
1-2新建连接
1-3连接端口配置
1-4端口通信参数配置
第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如）。
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。需要帮助可以随时键入“?”，具体的配置命令请参考本手册中相关模块的内容。
二、 配置交换机光端口、开通光链路
配置命令
sys
[H3C]interface GigabitEthernet1/1/1 ＃进入GigabitEthernet1/1/1接口＃
[H3C- GigabitEthernet1/1/1]speed 1000 ＃配置GigabitEthernet1/1/1接口速率＃
h3c交换机配置命令
H3C交换机配置命令
1. 简介
本文档将介绍H3C交换机常用的配置命令，包括基本配置、端口配置、VLAN配置、静态路由配置等内容。
2. 基本配置命令
2.1. 登录交换机
在浏览器中输入交换机的管理界面IP地址，打开Web界面，输入用户名和密码进行登录。
2.2. 设置主机名
[h3c]sysname Switch
2.3. 配置管理员密码
[Switch]super password level 3 simple 123456
3. 端口配置命令
3.1. 配置端口速率和双工模式
[Switch]interface GigabitEthernet 1/0/1
[Switch-GigabitEthernet1/0/1]speed-duplex 1000-full
3.2. 配置端口描述
[Switch]interface GigabitEthernet 1/0/1
[Switch-GigabitEthernet1/0/1]description This is a test port.
3.3. 配置端口VLAN成员关系
[Switch]vlan 10
[Switch-vlan10]port GigabitEthernet 1/0/1 untagged
4. VLAN配置命令
4.1. 创建VLAN
[Switch]vlan 10
[Switch-vlan10]name Sales
4.2. 配置端口VLAN成员关系
[Switch]interface GigabitEthernet 1/0/1
[Switch-GigabitEthernet 1/0/1]port link-type access
[Switch-GigabitEthernet 1/0/1]port default vlan 10 4.3. 配置端口TRUNK属性
[Switch]interface GigabitEthernet 1/0/1
