CAD的布局设置和技巧教程
CAD的布局设置和技巧教程CAD的布局设置和技巧教程模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。
3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。
4、位置：模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改。
注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了。
关于图层使用1、图层命名最好用英文缩写，少用汉字。
2、根据自己的专业需求合理设置图层数量，且宜少不宜多。
3、对象属性（颜色、线型、线宽）一律随层，便于修改对象。
文字与文字样式记住几个原则：1、尽量少用字体，一般三、四种足矣。
而且尽量使用SHX字体，少用TTF字体。
2、SHX我用的是gbcbig.shx+gbenor.shx组合，这两种字体在2000版以上的CAD中都有，方便图形交换，用于标注字体、引线标注字体、一般性注释、说明。
3、TTF我用的是宋体和黑体两种，没什么好说的，Windows自带的，用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。
4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf。
5、关于文字预先使用textsize命令设好默认字高，这样就不用每次都调整了。
注：坚决反对使用生僻的字体，AutoCAD中没有的坚决不用，Windows中没有的坚决不用。
我不认为AutoCAD本身提供的字体不好看，也不认为AutoCAD本身提供的字体满足不了要求，呵呵，话说大了，做结构的很多钢筋符号什么的没有怎么办，别人做好的字体为何不可以拿来一用，没什么好说的，想用就用吧。
标注及标注样式1、使用布局（图纸空间）出图的情况，标注样式只设一种就行了。
这里的关键是设全局比例Dimscale=0，在标注样式中表示为：“将标注缩放到布局”，即勾选此项。
2、使用模型空间出图的情况，没办法，要么预先把所有的或经常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是CAD里很关键的一点，建议作图方式使用布局。
3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采用实际图纸（指打印出来的A2、A3图纸）中的大小。
比方说实际图纸中文字高3.5mm，那就设3.5。
注：关于标注样式的设置，我建议只设一种，一是简单，只有一个标注样式，就基本上可以解决所有的标注情况，一劳永逸，二是不需要换算那讨厌人的比例，不容易出错。
有的人喜欢把这里设置成按比例换算后的大小，例如实际图纸中3mm的字高设成300mm，坚决不是一种好习惯。
对于模型空间，字高应该使用全局比例来调整，对于布局，直接设置成实际大小。
关于标注的方式，我建议在图纸空间中标注（包括引线标注、其它注释文字等），其实这也是AutoCAD公司使用图纸空间的本意。
大家可以看看AutoCAD2006帮助里关于图纸空间的解释：“图纸空间是图纸布局环境，可以在这里指定图纸大小、添加标题栏、显示模型的多个视图以及创建图形标注和注释”。
当然这里并没有强制规定。
另外，在图纸空间标注时可以有两种情况，一种是在激活的视口里标注，一种是在图纸空间中标注。
在激活的视口里标注，实际上就是在模型空间里标注，其结果自然是标注本身位于模型空间，不用说在图纸空间中标注的结果是，标注本身就位于图纸空间。
要注意的是，在激活的视口里标注，全局比例必须设成Dimscale=0，而不能设成Dimscale=1，或者你预先查询一下视口比例，再设Dimscale=视口比例也是可以的，尽管在Dimscale=1的情况下，直接在图纸空间中标注也是正确的，不过，何必呢？统一设成Dimscale=0不就啥事都没了吗？我的习惯是，文字、尺寸标注及各种符号等均在图纸空间。
现在习惯了，觉得文字、尺寸标注、符号等就应该放在图纸空间里，如果你不喜欢这样，可以随时用“Chspace”命令把文字、尺寸标注及符号等转换到模型空间中去。
关于比例比例的问题论坛上说的多了，却是越说越糊涂，但不说还不行，那就简单点，重在体会与领悟。
1、如果你用布局出图，基本上不用关心比例的问题。
意思是说，你可以知其然而不知所以然。
所以，强烈推荐使用布局出图。
2、如果你用模型空间出图，则不得不考虑比例换算，你不仅要知其然而且要知其所以然。
3、全局比例：全局比例是一个显示比例，等于打印比例，即与对象的实际尺寸值无关。
4、测量比例：测量比例是一个缩放比例，与对象的实际尺寸值有关。
在模型空间中出图，当缩放图形时要用到测量比例，在布局中出图，测量比例始终等于1，亦即不考虑测量比例的存在。
5、打印比例：模型空间的打印比例等于全局比例，布局的打印比例始终等于1：1。
6、视口比例：对象在图纸空间中的大小相对于模型空间中的大小的缩放比例，因图纸大小、视口数量而定。
7、填充比例：不知道说什么，慢慢试吧。
8、线形比例：只针对虚线、点划线的显示，对实线不起作用（好像是废话）。
注：显示比例的意思是只影响标注的数字与图形本身的相对比例，不影响具体的数字的大小，缩放比例正相反，不影响标注的数字与图形本身的相对比例，只影响具体的数字的大小。
布局（图纸空间）和模型空间1、图纸空间和模型空间图纸空间和模型空间一样都是一种载体，模型空间承载几何对象构成的图形，图纸空间承载视图、标注、注释以及图框，还包括页面设置。
2、布局和图纸空间视图、标注和注释以及页面设置在图纸空间里调整、安排的过程称为布局，同时布局也指这种调整、安排的结果。
注：以上仅是我的一点理解，注重对布局（图纸空间）和模型空间概念的感性认识，仅此而已，其他的就没说的了。
关于图框及页面设置1、先按图纸的实际大小画好图框注：例如A3的图纸大小为420*297mm，就按这个尺寸画好，同理A2图纸大小为594*420mm，也按这个尺寸画好。
式样各个公司、单位都有自己的标准格式，比葫芦画瓢就可以了，如果别人的不错借用一个加工一下也无妨。
图框中的文字字高按实际大小，3.5 mm就按3.5 mm，2.5 mm就按2.5 mm。
注意不需要缩放图框。
另外，建议在模型空间中绘制，并使用外部参照命令引用到布局中在布局中插入图框用“Insert” 命令插入，插入点位于“0，0，0”，用“Pagesetup” 命令打开页面设置，选择打印机，点“特性”后选择“修改标准图纸尺寸（可打印区域）”，再选择纸张，把上下左右边距全改为0，保存退出。
注：我这里的图框插入没有作成块，因为是属于一个文件一张图纸的情况，作成块根本没用，反正如果要修改图框中文字的话总要编辑一次，是不是块都无所谓，如果做成也块的话编辑时调用的是“在位编辑”命令，反而不如直接编辑来得方便。
设好的布局里没有视口，用的时候再建，很灵活。
另外，如果你没有打印机，就随便找一个打印机驱动程序装上去，到打印时再替换，没关系的。
你还可以预先把你可能用到的几种打印机都按上面的设置过程进行设置，存成不同的.pc3文件，在打印时按需选择。
利用布局出图步骤：1、首先在模型空间里绘制图形举例图形，已经全部画好了，实际上不必如此，后面有说明。
这是模型空间里的图形：2、切换到图纸空间这里要说明一下，首先你自己要确定好在一个布局中放几个图形，这里我计划放三个主图形，两个是大样图，主图在什么位置，大样图在什么位置，以及它们大概的区域，要做到心中有数，同时要考虑文字、尺寸标注及符号的位置。
3、用“Mview”命令建视口先建主图——立面图的视口，拉出视口边框，双击视口内部激活，使用缩放命令或鼠标滚轮调整视口内图形为立面图，使之充满视口，从而确定图形的大小是我所要的（可以利用视口本身的边框来构图），然后用Vpscale命令点选视口边框查看此时视口比例，接近1：X，一般比例要取整，所以我们设为1：X，可以点选视口边框，按Ctrl+1打开特性工具栏，在“自定义比例”中输入1：25。
4、同样，建立主图——剖面图及平面图的视口，并调整各自视口内图形为相应的平面图、立面图。
5、建大样图的视口同理，建大样图的视口，按前述方法调整视口比例为1：5。
大样图直接利用原剖面图生成，不需要另外画出或从剖面图拷出放到一边，这样修改剖面图时其结果就可以直接在大样图中反映出来。
大样图的圆形视口，是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。
见下图：6、标注尺寸及注释，添加符号等，完成图纸。
在布局中批量打印步骤：1、键入Publish命令，打开发布对话框。
注意“发布到”选择“页面设置中指定的绘图仪”，且“添加图纸包含”选择“布局选项卡”。
默认“模型选项卡”也是打钩的，我们这里是打印布局，不是打印模型，所以取消它。
2、点“添加图纸”按钮，输入需要打印的图纸。
3、查看（此步骤不是必需，只是为了说的清楚些）。
见下图，可以看到，原图（全部）已包含页面设置，但不是命名页面设置，所以显示“默认：无”，不过照样可以打，如果是命名页面设置，则显示页面设置名称。
4、至此，点击“发布”按钮，大功告成，可以一边吹牛去了。
要说的是，这种情况适用于你有一台固定的打印机，比如说在单位里，你的图纸可以预先都设置好。
习惯不一样，假如你每一次的新图都是从模板文件开始，就在模板文件中设置好，当然也可以像我一样，现在已不用模板（dwt）文件了，反正从以前的图纸随便拷一张过来设置一下，余下的就以这一张为准另存新图纸。
如果你需要去外边打印，可能要变更打印机，那么就再费点事吧，进行下面一步。
5、变更打印机。
见下图，全选图纸，默认第一张图纸显示背景色等待你操作，这里点击中间“页面设置”右侧的下拉箭头出现“输入…”，点击它找到硬盘上你已保存的页面设置文件（dwg文件）输入就可以了。
这是输入后显示“已输入”新打印机的图纸列表，注意需要你再次点击已输入的页面设置。
6、剩下的，不用我说了，还是点“发布”，完了就继续吹牛去，呵呵。
注：我的习惯是，一张图纸中仅一个布局，也即一张图纸对应电脑中的一个文件。
当然，个人习惯不一样，一张图纸中有多个布局时，也是可以按以上方法操作的，但对于一个布局中有多张图纸的情况就无能为力了，这个需要大家注意。
以上操作显然也不适用于模型空间批量打印，对此本人也没有研究过。
CAD中的图形对齐与布局
CAD中的图形对齐与布局在使用CAD软件进行设计和绘图时，图形的对齐和布局是非常重要的一环。
它们决定了设计的整体效果和空间利用率。
因此，掌握CAD中的图形对齐与布局技巧对于设计师来说是至关重要的。
一、图形对齐1. 水平对齐：水平对齐是指将多个图形的水平边缘对齐。
在CAD软件中，可以通过命令栏的对齐功能或者快捷键进行水平对齐操作。
选中需要对齐的图形，选择水平对齐功能，CAD软件会自动将它们的水平边缘对齐。
2. 垂直对齐：垂直对齐是指将多个图形的垂直边缘对齐。
与水平对齐类似，CAD软件也提供了垂直对齐功能，并可通过命令栏或快捷键进行操作。
选择需要对齐的图形，选择垂直对齐功能即可实现垂直对齐。
3. 对齐到特定点：除了对齐边缘，有时我们还需要将图形对齐到特定的点上。
在CAD软件中，可以使用对齐到特定点功能实现这一操作。
选择需要对齐的图形，指定一个特定点作为对齐参照点，CAD软件将自动将图形对齐到该点上。
二、图形布局1. 网格布局：网格布局是指将图形按照网格线进行排列。
CAD软件提供了网格功能，可以在绘图界面上显示网格线，并根据网格线进行图形布局。
选择合适的网格间距和细分数，将图形放置在网格交点处，可以保证图形之间的对齐和布局。
2. 对齐线布局：对齐线布局是指通过绘制对齐线来进行图形布局。
在CAD软件中，可以通过绘制对齐线来帮助图形的对齐。
首先，绘制一条对齐线，然后将需要对齐的图形移动到对齐线上，最后删除对齐线即可实现图形布局。
3. 分组布局：分组布局是指将多个图形进行分组，并根据需要进行位置调整。
在CAD软件中，可以通过选择多个图形，然后使用分组功能将它们进行分组。
分组后，可以通过鼠标拖拽或键盘输入数值来对图形进行位置调整，实现精确的图形布局。
总结：CAD中的图形对齐与布局是设计师必备的技巧之一。
通过水平对齐、垂直对齐和对齐到特定点等功能，可以实现图形的对齐。
而通过网格布局、对齐线布局和分组布局等方法，可以实现图形的整齐布局。

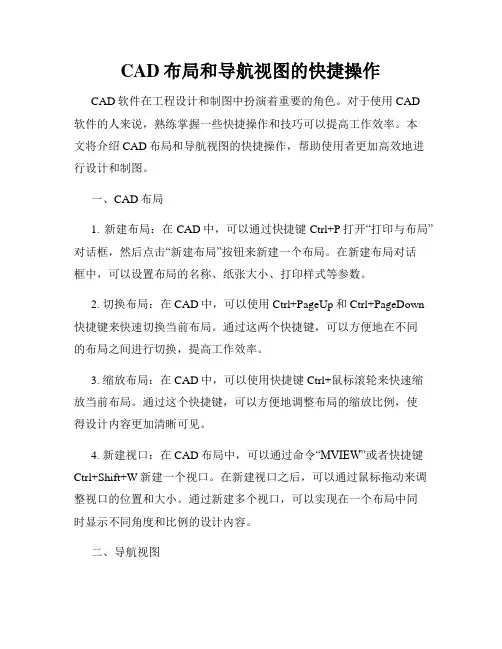

CAD布局和导航视图的快捷操作

CAD布局和导航视图的快捷操作CAD软件在工程设计和制图中扮演着重要的角色。
对于使用CAD 软件的人来说，熟练掌握一些快捷操作和技巧可以提高工作效率。
本文将介绍CAD布局和导航视图的快捷操作，帮助使用者更加高效地进行设计和制图。
一、CAD布局1. 新建布局：在CAD中，可以通过快捷键Ctrl+P打开“打印与布局”对话框，然后点击“新建布局”按钮来新建一个布局。
在新建布局对话框中，可以设置布局的名称、纸张大小、打印样式等参数。
2. 切换布局：在CAD中，可以使用Ctrl+PageUp和Ctrl+PageDown 快捷键来快速切换当前布局。
通过这两个快捷键，可以方便地在不同的布局之间进行切换，提高工作效率。
3. 缩放布局：在CAD中，可以使用快捷键Ctrl+鼠标滚轮来快速缩放当前布局。
通过这个快捷键，可以方便地调整布局的缩放比例，使得设计内容更加清晰可见。
4. 新建视口：在CAD布局中，可以通过命令“MVIEW”或者快捷键Ctrl+Shift+W新建一个视口。
在新建视口之后，可以通过鼠标拖动来调整视口的位置和大小。
通过新建多个视口，可以实现在一个布局中同时显示不同角度和比例的设计内容。
二、导航视图1. 平移视图：在CAD中，可以使用快捷键Ctrl+鼠标中键来平移当前视图。
通过按住Ctrl键，然后使用鼠标中键拖动，可以方便地平移视图，查看设计内容的不同区域。
2. 旋转视图：在CAD中，可以使用快捷键Ctrl+Shift+鼠标中键来旋转当前视图。
通过按住Ctrl和Shift键，然后使用鼠标中键拖动，可以方便地旋转视图，查看设计内容的不同方向。
3. 缩放视图：在CAD中，可以使用快捷键Ctrl+鼠标滚轮来缩放当前视图。
通过这个快捷键，可以方便地调整视图的缩放比例，使得设计内容更加清晰可见。
4. 前后视图：在CAD中，可以使用快捷键Ctrl+Shift+M来切换当前视图为前视图。
同样地，可以使用Ctrl+Shift+P、Ctrl+Shift+E和Ctrl+Shift+A来切换当前视图为后视图、左视图和右视图。
CAD的布局导出和打印指南
CAD的布局导出和打印指南CAD软件是工程设计中常用的工具之一，它可以帮助工程师们进行图纸的绘制和编辑。
而在设计完成后，往往需要将图纸导出并进行打印。
本文将介绍CAD软件中布局导出和打印的基本步骤和一些常见技巧。
首先，打开CAD软件并加载需要导出和打印的图纸文件。
在CAD软件中，通常将一个图纸分为多个布局，每个布局可以包含一个或多个视口。
布局是我们导出和打印的单位，而视口则是用于显示和编辑图纸内容的窗口。
接下来，我们需要对布局进行设置。
在CAD软件中，选择“布局”选项卡，在页面设置中选择合适的纸张大小和方向。
如果需要自定义纸张大小，可以在设置中输入具体数值。
同时，还可以调整布局的打印比例，如1:1或缩放比例。
除此之外，还可以设置边界、标题栏、注释和图例等。
完成布局设置后，我们需要调整视口以确保图纸内容完整显示。
在CAD软件中，选择“视口”选项卡，在“视口比例”下选择合适的缩放比例，或在视口中手动调整，确保图纸内容不被裁剪或变形。
此外，还可以使用视口命令调整视口的大小和位置，以适应布局。
当布局和视口设置完成后，我们可以进行布局导出和打印。
首先，选择“输出”选项卡，点击“打印布局”按钮，打开打印设置对话框。
在对话框中，选择打印机，设置打印纸张大小和方向，以及其他打印选项，如打印颜色、线条宽度和打印范围等。
同时，可以预览打印效果，并对需要打印的布局进行选择。
在打印设置完成后，点击“打印”按钮，即可开始打印布局。
此时，CAD软件将会将布局内容发送给打印机，并进行打印。
打印时需要注意，确保打印机正常连接和纸张充足，并及时清理打印机打印头以避免卡纸或打印质量不佳的问题。
除了直接打印，CAD软件还提供了导出为其他格式的功能。
在打印设置对话框中，选择“打印到文件”选项，并选择合适的输出格式，如PDF、DWF或图片格式等。
导出为PDF格式时，可以选择输出质量、保留图层信息等选项，以便于与他人共享或存档。
导出为其他格式时，可以选择合适的输出分辨率和颜色模式。
CAD文字对齐和分布技巧解析
CAD文字对齐和分布技巧解析在CAD软件中，文字对齐和分布是非常重要的功能，可以帮助我们更好地进行绘图和布局设计。
本文将介绍一些CAD软件中常用的文字对齐和分布技巧，希望能对读者有所帮助。
1. 对齐功能对齐功能可以帮助我们将文字或图形按照水平或垂直方向进行对齐。
在CAD软件中，通常有以下几种对齐方式：（1）水平对齐：选中需要对齐的文字或图形，点击对齐功能按钮，选择“水平对齐”选项。
CAD软件会根据选中的对象，自动将其对齐到水平方向上的中心线或底部线等位置。
（2）垂直对齐：选择需要对齐的文字或图形，点击对齐功能按钮，选择“垂直对齐”选项。
CAD软件会根据选中的对象，自动将其对齐到垂直方向上的中心线或右侧线等位置。
（3）左对齐、右对齐、顶对齐和底对齐：这些对齐方式可以将文字或图形分别对齐到左侧、右侧、顶部或底部位置上。
选中需要对齐的对象，点击对齐功能按钮，选择相应的对齐选项即可。
2. 分布功能分布功能可以帮助我们将文字或图形均匀地分布在一定的区域内，使整体布局更加美观合理。
在CAD软件中，常见的分布方式有以下几种：（1）等间距分布：选中需要分布的文字或图形，点击分布功能按钮，选择“等间距分布”选项。
CAD软件会根据选中的对象，在给定的区域内均匀地分布它们，并保持它们之间的间距相等。
（2）等大小分布：选择需要分布的文字或图形，点击分布功能按钮，选择“等大小分布”选项。
CAD软件会自动将选中的对象按照相同的大小均匀地分布在给定的区域内。
（3）自定义分布：如果上述的分布方式无法满足需求，CAD软件通常也提供了自定义分布的功能。
用户可以根据实际需要，选择需要分布的对象，手动设置它们之间的间距和位置，以达到理想的布局效果。
需要注意的是，在使用CAD软件进行文字对齐和分布时，可以通过调整各个对象的属性来实现更加精细化的布局效果。
比如，可以修改文字的字体、大小、对齐方式等，或者调整图形的颜色、线型、填充效果等，以便更好地适应设计需求。
CAD绘图中物体排列和对齐的技巧与技巧
CAD绘图中物体排列和对齐的技巧与技巧在CAD软件中，物体的排列和对齐是非常重要的一部分，它可以帮助我们更高效地完成绘图任务。
下面将介绍一些CAD绘图中物体排列和对齐的技巧和技巧。
1. 对齐工具：CAD软件中通常都有对齐工具，可以通过选择需要对齐的物体，然后选择对应的对齐方式进行对齐操作。
例如，可以选择多个物体，然后选择“左对齐”、“右对齐”、“居中对齐”等方式，使它们按照需要的排列方式进行对齐。
2. 网格和吸附功能：CAD软件中通常都有网格和吸附功能，可以帮助我们更准确地对齐物体。
通过打开网格功能，可以在绘图界面上显示一个方格状网格，使得物体的对齐更加方便。
吸附功能可以使鼠标在绘图操作过程中“吸附”到网格的交点或物体的端点、中心等位置，使得对齐更加准确。
3. 坐标输入：CAD软件中通常都可以通过坐标输入来对齐物体。
在绘图界面中选择需要对齐的物体，然后通过指定坐标的方式来对齐。
例如，可以通过输入具体的横坐标和纵坐标值，使物体按照指定的位置进行对齐。
4. 分组和镜像：除了对齐功能外，分组和镜像也是物体排列的一种重要方式。
通过将多个物体进行分组，可以将它们作为一个整体进行移动和对齐操作。
镜像功能可以将物体以某一个轴线为中心进行镜像翻转，可以帮助我们快速完成对称型排列的绘图任务。
5. 物体间的间距和比例：在CAD软件中，我们可以灵活地设置物体之间的间距和比例。
通过选择多个物体，然后设置它们之间的间距或比例，可以将它们按照一定的间隔进行排列。
这样可以使物体的排列更加整齐美观。
总结一下，CAD绘图中物体排列和对齐的技巧和技巧主要包括使用对齐工具、网格和吸附功能、坐标输入、分组和镜像、设置物体间的间距和比例等。
掌握这些技巧和技巧，可以帮助我们更高效地完成CAD绘图任务，提升绘图效率和准确性。
希望本文对您有所帮助！。
CAD网络布局与拓扑设计入门教程
CAD网络布局与拓扑设计入门教程在现代科技高速发展的时代，网络已经成为了人们生活和工作中不可或缺的一部分。
而作为网络的基础架构设备，计算机辅助设计（CAD）软件在网络布局与拓扑设计中起着重要的作用。
本教程将带领大家快速入门CAD网络布局与拓扑设计的基础知识和使用技巧。
一、CAD软件简介CAD软件是一种专门用于辅助设计的工具，可以用于制作精确的2D和3D图形。
在网络布局与拓扑设计中，我们常用的CAD软件包括AutoCAD、SolidWorks等。
这些软件提供了丰富的绘图工具和模型库，可以方便地进行网络设备的布局和各种拓扑结构的设计。
二、网络布局1. 创建绘图空间打开CAD软件后，首先要创建一个适合网络布局的绘图空间。
通常，我们选择栅格（Grid）绘图空间，可以方便地对网络设备进行对齐和定位。
2. 绘制网络设备从CAD软件的模型库中选择相应的网络设备，如服务器、路由器、交换机等，并将其逐个拖放到绘图空间中。
通过调整大小和旋转等操作，使得网络设备能够符合实际布局的要求。
3. 连接网络设备使用线条绘图工具，将网络设备之间的连接线条绘制出来。
连接线条要与网络设备的接口相连，可以根据实际需要选择直线连接或折线连接。
4. 添加文本说明在绘图空间中添加文本说明，对网络设备的名称、IP地址、端口等进行标注。
确保文本说明与网络设备和连接线条的大小合适，不遮盖重要信息。
三、拓扑设计1. 设定网络拓扑类型网络拓扑类型有多种，如星型拓扑、总线型拓扑、环型拓扑等。
在CAD软件中，我们可以根据实际需要选择合适的拓扑类型，并在绘图空间中绘制相应的拓扑结构。
2. 排列网络设备根据所选的拓扑类型，将网络设备逐个排列在绘图空间中。
要注意设备之间的距离和位置，确保每个设备都能够正常连接。
3. 连接网络设备使用线条绘图工具，将网络设备之间的连接线条绘制出来，并按照所选的拓扑类型进行连接。
连接线条要符合实际拓扑结构的要求，可以选择直线连接、曲线连接等。
CAD图纸比例和布局的调整教程
CAD图纸比例和布局的调整教程CAD是一款强大的设计软件，广泛应用于建筑、机械、电子等领域。
在使用CAD软件进行设计时，调整图纸比例和布局是非常重要的一步。
本文将介绍CAD图纸比例和布局的调整教程，帮助您更好地进行CAD设计。
首先，我们来看一下如何调整CAD图纸的比例。
在CAD软件中，比例常用的有1:1、1:50、1:100等。
调整比例的方法有两种，一种是通过绝对比例进行调整，另一种是通过相对比例进行调整。
对于绝对比例的调整，首先打开CAD软件并创建一个新的图纸。
然后在左上角的工具栏中找到“比例”选项。
点击该选项，在弹出的对话框中，选择您想要设置的比例。
例如，如果您想要将图纸比例设置为1:50，可以在比例选项中输入“1:50”，然后点击“确定”。
CAD软件将自动将图纸比例调整为您所选择的比例。
相对比例的调整则需要根据具体需求进行调整。
在CAD软件中，可以通过缩放和移动操作来达到相对比例调整的目的。
首先选择您想要调整比例的部分，然后点击屏幕上方的“移动”或“旋转”选项。
通过拖动鼠标或输入数值，来调整所选部分的位置和大小。
调整完成后，您就可以得到您想要的相对比例。
接下来，我们来讲解一下如何布局CAD图纸。
一个好的布局可以使设计更加清晰和易于理解。
在CAD软件中，可以通过创建图层、调整视图和添加文字等方式来进行布局。
首先，让我们来看一下图层的创建。
在CAD软件中，可以通过点击左下角的图层按钮，打开图层管理器。
在图层管理器中，可以创建、删除和编辑图层。
创建一个新的图层后，可以选择对应的颜色和线型，然后将所需元素放置在对应的图层上。
通过使用图层功能，可以将不同类型的元素分开管理，使布局更加清晰有序。
其次，调整视图也是布局中的关键步骤。
在CAD软件中，可以通过缩放、旋转和平移等操作，调整图纸的视图。
可以使用鼠标滚轮缩放，或者在工具栏中使用缩放选项来调整图纸的大小。
可以使用旋转选项来旋转图纸，使其更适合显示。
CAD分层图纸的创建与布局方法
CAD分层图纸的创建与布局方法在使用CAD软件进行绘图时，分层图纸的创建与布局是非常重要的，它可以帮助我们更好地组织和管理绘图元素，提高工作效率。
下面，我将分享一些CAD分层图纸的创建与布局方法。
首先，我们需要了解CAD软件中的图层功能。
图层是CAD绘图中的一个重要概念，它类似于图纸上的透明纸层。
通过图层，我们可以将绘图元素按照不同的属性进行分类和管理。
例如，我们可以将建筑物的外墙、内墙、门窗等分别放置在不同的图层中，这样在绘图时可以更加方便地选择和编辑。
创建分层图纸的第一步是确定我们需要的图层。
通常情况下，我们可以根据绘图内容来确定图层的分类。
例如，对于建筑平面图，我们可以创建建筑墙体、窗户、门等图层；而对于机械零件图，我们可以创建主体、孔、螺纹等图层。
通过合理地划分图层，我们可以有序地管理和编辑绘图元素。
在创建图层之后，我们需要设置图层的属性。
例如，我们可以为每个图层指定不同的颜色、线型、线宽等属性。
这些属性设置可以根据绘图需求进行调整，使得绘图元素更加清晰和易于区分。
此外，我们还可以设置图层的可见性和打印属性。
通过设置图层的可见性，我们可以控制在绘图过程中只显示需要的图层，避免干扰。
而通过设置图层的打印属性，我们可以控制在打印时选择性地输出图层，以满足不同的需求。
创建完图层并设置好属性后，我们可以开始进行图纸的布局。
在CAD软件中，我们可以通过模型空间和布局空间来进行布局。
模型空间是我们进行绘图的主要区域，而布局空间则是用来展示和打印图纸的区域。
在布局空间中，我们可以创建多个页面布局，并设置不同的打印参数，如纸张大小、标题栏、比例尺等。
通过布局空间，我们可以将绘制好的图纸以一定的排版方式进行展示和输出。
例如，我们可以在一个布局页面中同时展示平面图、立面图和剖面图，以便于整体查看和印刷。
在进行布局时，我们可以使用CAD软件提供的工具来对图纸进行对齐、排列和标注。
例如，我们可以使用对齐工具来保持图纸元素的整齐和统一，提高图纸的可读性。
如何在CAD软件中进行图层管理和布局设置
如何在CAD软件中进行图层管理和布局设置CAD软件是一款强大的设计工具，广泛应用于建筑、机械等领域。
在设计过程中，图层管理和布局设置是非常重要的一部分，可以提高设计效率和准确性。
本文将介绍如何在CAD软件中进行图层管理和布局设置，以帮助您更好地运用这款工具。
首先，让我们来了解如何进行图层管理。
图层管理允许用户对设计中的各个元素进行分组，并设置其可见性、颜色、线型等属性。
通过合理管理图层，可以使设计更加有序和易于编辑。
在CAD软件中，可以通过以下步骤进行图层管理：1. 打开CAD软件并打开需要操作的文件。
2. 在界面上方的菜单栏中，选择“格式”或“图层”（不同版本的CAD 软件可能有些许差异）。
3. 在弹出的图层管理器中，您可以看到当前文件中的所有图层。
您可以通过勾选/取消勾选图层前的方框来设置图层的可见性。
勾选表示该图层可见，而取消勾选则表示该图层不可见。
4. 您可以通过双击图层名称，或者选择图层后点击“属性”按钮，进一步设置图层的颜色、线型等属性。
根据实际需要，您可以设置不同图层的不同属性，以实现更好的设计效果。
5. 如果需要创建新的图层，可以点击“新建”按钮，并按照提示填写图层名称和其他属性信息。
通过上述步骤，您就可以进行图层管理，灵活控制设计元素的可见性和属性，提高设计效率和准确性。
接下来，我们来了解如何进行布局设置。
布局设置允许用户根据实际需求，设置图纸的大小、比例尺和打印样式等，以便将设计结果输出为打印文件。
在CAD软件中，可以通过以下步骤进行布局设置：1. 在图层管理器中，选择“布局”。
2. 在弹出的布局列表中，可以看到当前文件中的所有布局。
一般情况下，CAD软件会默认创建一个名为“模型”的布局，用于设计元素的绘制和编辑。
您可以在“模型”布局上进行设计，并在其他布局中预览和打印。
3. 如果需要创建新的布局，可以点击“新建布局”按钮，并按照提示填写布局名称和其他设置信息。
4. 在布局中，您可以通过调整图纸的大小和比例尺，来适配实际打印需要。
CAD制作港口布局图的方法指南
CAD制作港口布局图的方法指南港口布局图是港口建设和规划的重要工具，它可以直观地展示港口的各个部分以及设施设备的布置。
在CAD软件中，制作港口布局图需要一些特定的技巧和方法。
本文将介绍一些常用的CAD制作港口布局图的方法，帮助读者有效地完成相关任务。
首先，打开CAD软件并创建一个新的绘图文件。
选择一个适当的绘图单位，一般情况下，毫米或米是较常用的单位。
设置好绘图界面的比例尺和显示模式，以便在绘制过程中能够正确显示布局图的比例和细节。
接下来，确定港口布局图的整体框架。
根据设计要求和实际情况，绘制出港口的地理位置、水域边界、各个码头位置等基本要素。
使用直线工具、曲线工具等CAD绘图工具来绘制这些要素，确保其准确性和精度。
然后，根据具体的港口规划要求，绘制各个码头的布置及相关设施。
可以使用CAD软件提供的标准图元，如矩形、圆形、多边形等来绘制码头的平面布置。
可以使用偏移工具、拉伸工具等对已绘制的图元进行修改和调整，以满足设计要求。
在绘制码头布置的同时，考虑到港口的道路、铁路、仓库、储存设施等其他设施的规划。
使用CAD软件提供的绘图工具，绘制这些设施的位置和布置。
可以使用CAD软件中的文字工具来添加标注，标识出各个设施的名称、功能等信息。
此外，港口布局图中还需考虑到航道、锚地、船舶进出口等细节。
根据实际情况和设计要求，绘制航道的位置和范围，标注出水深等相关信息。
绘制锚地的位置和布局，标注出锚地的容量、可用性等信息。
同时，绘制出港口进出口的位置和通道，确保船舶进出港时的航行安全。
最后，对绘制好的港口布局图进行检查和审查，确保其准确性和完整性。
可以使用CAD软件提供的测量工具，测量各个要素的尺寸和距离，以核对绘图的准确性。
同时，可以使用CAD软件提供的打印和输出功能，将布局图输出为图片文件或打印出来，以备后续使用和参考。
总结一下，制作港口布局图需要一定的CAD技巧和方法。
首先确定整体框架，绘制地理位置和基本要素；然后绘制码头的布置以及其他设施的规划；同时考虑到航道、锚地和进出口等细节；最后进行检查和审查。
