autocad 自定义线型
autoCAD的乐趣，漂亮的自定义线型
不知道以前有没有人见过类似的内容，但我的这些东西绝对是没有看书，没有问人，没有上
网，完全自己摸索出来的原创呦。
另外，为保持帖子的完整，没发完之前，请别跟贴。谢谢。
请先看我自定义的线型。
1、问题的由来：
这里不知道有没有搞施工的，我现在正在作施工组织设计，非常让人头痛的是画施工组
织平面图的水电线路图。类似于这样，－－D－－D－－D－－D－－，－－S－－S－－S
－－S－－。
在cad中，要画线段，填文字很麻烦，一直就想定义一些自己需要的线型。但查书却
没有这一类的命令。后来，自己偶尔发现了这几个文件。
2、试着双击，结果，文件以记事本的方式打开。
3、里面的内容并不算难，经过反复试验，搞清楚了各个参数的含义，如下：
4、知道了这些，水电线路线型定义就简单了。不过怎么定义更漂亮的线型呢？我用的是
Word。
5、呶，从Word中选好中意的文字，拷贝到记事本中的相应位置。注意Word中上面的字
体wingdings2。然后进行各项参数的设置，通常一次不能设正好，需要在CAD中观察效
果，然后调整。反复几次就可以了。
奥，忘了写怎么调入。如下：
过程在简单不过，不用我在废话了吧。
第二步：
接着：
面：
最后：
线型定义完了，接着就可以画出自己漂亮的线条了吧。
师傅领进门，修行看个人。兄弟们有了漂亮的线型文件别忘了给我一个。
6、这是我定义的线型文件，大家拿回去看看，说明一下：先在CAD中定义文字类型stan
dard为宋体；另外在定义新文字类型zwl1为wingdings2。
完毕
请点击下载附件：817566-zwl-1.lin
本文用于非盈利，只做技术探讨交流，感谢原创作者的无私分享！如有疑问请联系删除。

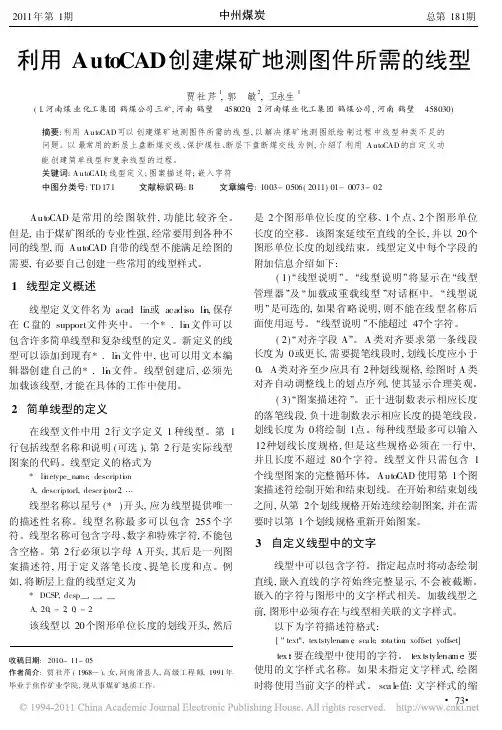

利用AutoCAD创建煤矿地测图件所需的线型
收稿日期:2010-11-05作者简介:贾社芹(1968 ),女,河南滑县人,高级工程师,1991年毕业于焦作矿业学院,现从事煤矿地质工作。
利用AutoCAD 创建煤矿地测图件所需的线型贾社芹1,郭 敏2,卫永生1(1.河南煤业化工集团鹤煤公司三矿,河南鹤壁 458020;2.河南煤业化工集团鹤煤公司,河南鹤壁 458030)摘要:利用A utoCAD 可以创建煤矿地测图件所需的线型,以解决煤矿地测图纸绘制过程中线型种类不足的问题。
以最常用的断层上盘断煤交线、保护煤柱、断层下盘断煤交线为例,介绍了利用A utoCAD 的自定义功能创建简单线型和复杂线型的过程。
关键词:A utoCAD;线型定义;图案描述符;嵌入字符中图分类号:TD 171 文献标识码:B 文章编号:1003-0506(2011)01-0073-02AutoCAD 是常用的绘图软件,功能比较齐全。
但是,由于煤矿图纸的专业性强,经常要用到各种不同的线型,而AutoC AD 自带的线型不能满足绘图的需要,有必要自己创建一些常用的线型样式。
1 线型定义概述线型定义文件名为acad .lin 或acadiso .li n ,保存在C 盘的support 文件夹中。
一个*.lin 文件可以包含许多简单线型和复杂线型的定义。
新定义的线型可以添加到现有*.li n 文件中,也可以用文本编辑器创建自己的*.li n 文件。
线型创建后,必须先加载该线型,才能在具体的工作中使用。
2 简单线型的定义在线型文件中用2行文字定义1种线型。
第1行包括线型名称和说明(可选),第2行是实际线型图案的代码。
线型定义的格式为*li netype_name ,descripti on A,descriptor1,descr i ptor2,线型名称以星号(*)开头,应为线型提供唯一的描述性名称。
线型名称最多可以包含255个字符。
线型名称可包含字母、数字和特殊字符,不能包含空格。

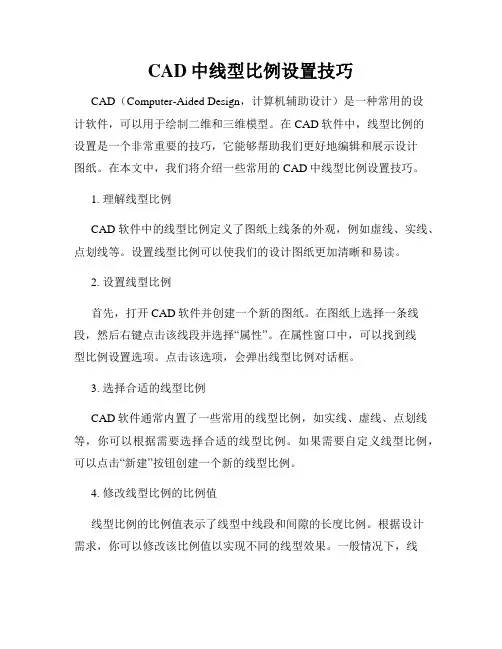

CAD中线型比例设置技巧
CAD中线型比例设置技巧CAD（Computer-Aided Design，计算机辅助设计）是一种常用的设计软件，可以用于绘制二维和三维模型。
在CAD软件中，线型比例的设置是一个非常重要的技巧，它能够帮助我们更好地编辑和展示设计图纸。
在本文中，我们将介绍一些常用的CAD中线型比例设置技巧。
1. 理解线型比例CAD软件中的线型比例定义了图纸上线条的外观，例如虚线、实线、点划线等。
设置线型比例可以使我们的设计图纸更加清晰和易读。
2. 设置线型比例首先，打开CAD软件并创建一个新的图纸。
在图纸上选择一条线段，然后右键点击该线段并选择“属性”。
在属性窗口中，可以找到线型比例设置选项。
点击该选项，会弹出线型比例对话框。
3. 选择合适的线型比例CAD软件通常内置了一些常用的线型比例，如实线、虚线、点划线等，你可以根据需要选择合适的线型比例。
如果需要自定义线型比例，可以点击“新建”按钮创建一个新的线型比例。
4. 修改线型比例的比例值线型比例的比例值表示了线型中线段和间隙的长度比例。
根据设计需求，你可以修改该比例值以实现不同的线型效果。
一般情况下，线段的长度比例为1，而间隙的长度比例为0。
通过调整线型比例的比例值，可以实现不同的线型效果，如加粗线型、细线型等。
5. 应用线型比例到图纸在设置好线型比例后，我们需要将其应用到整个图纸，以确保图纸上的所有线条都使用相同的线型比例。
在CAD软件中，可以通过点击“应用到图纸”按钮来实现该功能。
6. 复制和编辑线型比例CAD软件支持复制和编辑线型比例，这样可以节省时间并提高工作效率。
如果需要创建一个与已有线型比例类似的新比例，可以选择已有比例并点击“复制”，然后修改新比例的参数值。
7. 保存和导入线型比例为了方便以后的使用，CAD软件允许我们将自定义的线型比例保存为文件，并在需要时进行导入。
你可以点击“保存为文件”按钮将当前线型比例保存为文件，并在需要时通过点击“导入”按钮将其导入到CAD软件中。

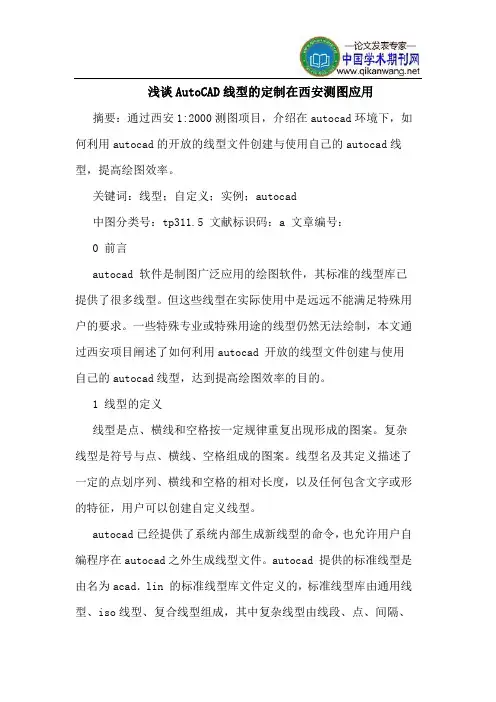

AutoCAD线型的定制在西安测图应用
