施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解在施工现场，电路布线是非常重要的一项工作，尤其是三相五线制电路的布线更是需要特别的注意和细心的施工。
三相五线制电路是指在三相电源系统中，使用五根导线进行传输和接地。
在这篇文章中，我们将详细介绍三相五线制电路的布线方法和注意事项。
首先，三相五线制电路的布线需要遵循一定的规范和标准。
在进行布线前，需要对施工现场进行仔细的勘测和设计，确保布线符合电气设计规范和要求。
在进行布线时，需要使用符合国家标准的导线和电缆，并严格按照设计要求进行布置和连接。
在进行三相五线制电路布线时，需要注意以下几点：1. 选择合适的导线和电缆：在进行三相五线制电路布线时，需要选择符合国家标准的导线和电缆，以确保电路的安全和可靠性。
导线和电缆的规格和材质需要符合设计要求，并且经过正规的生产和检测。
2. 合理布置导线和电缆：在进行三相五线制电路布线时，需要合理布置导线和电缆，避免出现交叉和纠缠，确保电路的通畅和安全。
导线和电缆的布置需要考虑施工现场的实际情况和要求，尽量减少损耗和浪费。
3. 注意导线和电缆的连接：在进行三相五线制电路布线时，需要注意导线和电缆的连接方法和质量。
连接点需要牢固可靠，避免出现松动和接触不良的情况。
连接点的绝缘处理也非常重要，需要确保连接点不会出现漏电和短路的情况。
4. 安全接地：在进行三相五线制电路布线时，需要注意安全接地的问题。
合理设置接地装置，确保电路的安全运行。
接地装置的选择和设置需要符合国家标准和要求，确保能够有效地排除电路中的漏电和故障电流。
总之，三相五线制电路的布线是一项需要特别注意和细心施工的工作。
在进行布线前，需要对施工现场进行仔细的勘测和设计，确保布线符合电气设计规范和要求。
在进行布线时，需要选择合适的导线和电缆，合理布置导线和电缆，注意导线和电缆的连接质量，以及进行安全接地。
只有做到这些，才能确保三相五线制电路的安全和可靠运行。
三相五线制电路布线图解
与零起供 三线，电 相使但变因 四用进压此 线，入器， 制否用侧三 无则户和相 异发侧中五 了生后性线 。混不线制
乱能接地 后当到线 就作一在
第十四页，编辑于星期五：八点 四十五分。
定义：TN—S接零保护系统
它是把工作零线N和专用保护 线PE严格分开的供电系统，称作 TN-S供电系统，TN-S供电系统的 特点如下：
第十七页，编辑于星期五：八点 四十五分。
漏电保护器的工作原理
如果有人体触摸到电源的线端即火线， 或电器设备内部漏电，这时电流从火线通过 人体或电器设备外壳流入大地，而不流经零 线，火线和零线的电流就会不相等，漏电保 护器检测到这部分电流差别后立刻跳闸保护 人身和电器的安全，一般这个差流选择在几 十毫安 。
第六页，编辑于星期五：八点 四十五分。
第七页，编辑于星期五：八点 四十五分。
为什么不是“五相”“六相”？
• 你先要明白“相”在电中的含义，相是指相位角，
比如常说的三相电，是指相位角在空间互成120° 交流电。如果使用移相技术，就比如简单的电容 移相，我们一样可以得到四相、五相、N相都可以！ 但那在电力拖动中没有实际的应用意义，只在电 子技术中有时用到。为什么在电力拖动中大都使 用三相（当然有时会用到单相），而不是四相、 五相呢？因为发电机的三相绕组在空间120°分布 时，交变磁力线均可最大限度的切割它们，成而 最以限度的发出电能。而三相用电器呢，除了相 反的原理外，三相互成120°的回路又能最大限度 的使用电能！
第二页，编辑于星期五：八点 四十五分。
定义：三级配电系统
总配电箱为一级，分配电箱 为二级，末级配电箱为三级。
第三页，编辑于星期五：八点 四十五分。
定义：三相电的概念
• 我们知道线圈在磁场中旋转时，导线切割磁场线
工地三相五线制电路布线详解实现零事故共86页
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国Байду номын сангаас
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
工地三相五线制电路布线详解 实现零事故
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国Байду номын сангаас
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
工地三相五线制电路布线详解 实现零事故
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
【施工用电】三相五线制工地电路布线详解
【施工用电】三相五线制工地电路布线详解国家规定根据JGJ/T-1992《民用建筑电气设计规范》，凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施. 定义：三级配电系统总配电箱为一级，分配电箱为二级，末级配电箱为三级。
定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业用电采用三相电，如三相交流电动机等。
相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V。
什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。
中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
定义：三相五线制在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。
如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
空气开关: 空气开关是控制电气回路的分合开关，若 以空气为灭弧介质的称空气开关。一般以 额定电流（负荷）选择，做为电气回路的 总开关使用。
• 漏电保护器：
当一个空气开关带有漏电保护功能时， 称之为漏电保护开关。如果是一个单单 用于漏电保护的电气装置，则称之为漏 电保护器。
施工现场三相五线制电路布线详解
6、从第一级总漏电保护器引出相线 到多路分路隔离开关。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
现以三路分三路为例， 详述总配电箱到分配电箱 的接法
施工现场三相五线制电路布线详解
1、从总配电 箱的分配电开 关分别引出黄、 绿、红（A、 B、C）三相 线，淡蓝色工 作零线从工作 零接线端引出， 黄绿双色PE保 护零线从PE端
施工现场三相五线制电路布线详解
隔离开关必须选用分断时有明显可 见分断点的开关。
施工现场三相五线制电路布线详解
3、淡蓝色中性接地线接入到第一级 漏电保护器上的接线端。
施工现场三相五线制电路布线详解
4、将中性接地线用导线引出到PE端 子作为保护零线。
施工现场三相五线制电路布线详解
5、从第一级漏电保护器“N”出线 端接引到工作零接线端。
施工现场三相五线制电路布线详解
导线面积应通过计算确定（一般铜导 线的安全载流量为5~8A/mm2，铝导线的 安全载流量为3~5A/mm2）
施工现场三相五线制电路布线详解
五线之间架设的安全距离
施工现场三相五线制电路布线详解
电缆线路
• 电缆中必须包含全部工作芯线和用作保护零线或保护线
的芯线。需要三相四线制配电的电缆线路必须采用五芯 电缆；
施工现场三相五线制电路布线详解
配电箱及开关箱
每台用电设备必须有各自专用的开关箱，严禁用同一个 开关箱直接控制2台及2台以上用电设备（含插座）；
配电箱的电器安装板上必须分设N线端子板和PE线端子 板。N线端子板必须与金属电安装板绝缘；PE线端子板 必须与金属电器安装板做电气连接；
进出线中的N线必须通过N线端子板连接；PE线必须通 过PE线端子板连接；
施工现场三相五线制电路布线详解
6、从第一级总漏电保护器引出相线 到多路分路隔离开关。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
现以三路分三路为例， 详述总配电箱到分配电箱 的接法
施工现场三相五线制电路布线详解
30mA：
人体的感知电流----男为1.1mA女为 0.7mA；摆脱电流男为16mA女为10.5mA， 儿童要较成人为小；在较短时间内危及生 命的电流是致使电流，从两个方面理解---一是电流达到50mA就会引起心室颤动， 有生命危险，而100mA以上的电流则足 以将人致死，30mA以下暂时不会有生命 危险。
施工现场三相五线制电路布线详解
电气装置的选择
开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于0.1s；
使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅 型产品，其额定漏电动作电流不应大于15mA，额定漏 电动作时间不应大于0.1s；
总配电箱中漏电保护器的额定漏电动作电流应大于 30mA，额定漏电动作时间应大于0.1s，但其额定漏电 动作电流与额定漏电动作时间的乘积不应大于30mA•s；
施工现场三相五线制电路布线详解
异生不接线 了混能到在 。乱当一供因
后作起电此 就零，变， 与线但压三 三使进器相 相用入侧五 四，用和线 线否户中制 制则侧性地 无发后线
每台用电设备必须有各自专用的开关箱，严禁用同一个 开关箱直接控制2台及2台以上用电设备（含插座）；
配电箱的电器安装板上必须分设N线端子板和PE线端子 板。N线端子板必须与金属电安装板绝缘；PE线端子板 必须与金属电器安装板做电气连接；
进出线中的N线必须通过N线端子板连接；PE线必须通 过PE线端子板连接；
施工现场三相五线制电路布线详解
6、从第一级总漏电保护器引出相线 到多路分路隔离开关。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
现以三路分三路为例， 详述总配电箱到分配电箱 的接法
施工现场三相五线制电路布线详解
30mA：
人体的感知电流----男为1.1mA女为 0.7mA；摆脱电流男为16mA女为10.5mA， 儿童要较成人为小；在较短时间内危及生 命的电流是致使电流，从两个方面理解---一是电流达到50mA就会引起心室颤动， 有生命危险，而100mA以上的电流则足 以将人致死，30mA以下暂时不会有生命 危险。
施工现场三相五线制电路布线详解
电气装置的选择
开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于0.1s；
使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅 型产品，其额定漏电动作电流不应大于15mA，额定漏 电动作时间不应大于0.1s；
总配电箱中漏电保护器的额定漏电动作电流应大于 30mA，额定漏电动作时间应大于0.1s，但其额定漏电 动作电流与额定漏电动作时间的乘积不应大于30mA•s；
施工现场三相五线制电路布线详解
异生不接线 了混能到在 。乱当一供因
后作起电此 就零，变， 与线但压三 三使进器相 相用入侧五 四，用和线 线否户中制 制则侧性地 无发后线
施工现场三相五线制电路布线详解课件
学习交流PPT
6
施工现场三相五线制电路布线详解
专用变压器供电时TN-S接零保护系统示意
学习交流PPT
7
施工现场三相五线制电路布线详解
工作零线（N）与保护零线（PE）
• 在施工现场专用变压器的供电的TN-S接零保护系统中， 电气设备的金属外壳必须与保护零线连接。保护零线应 由工作接地线、配电室（总配电箱）电源侧零线或总漏 电保护器电源侧零线处引出；
学习交流PPT
12
施工现场三相五线制电路布线详解
接地及中性点的英文缩写
“PE”即英文“protecting
earthing”的缩写，意思是“保护导
体、保护接地”。“N”即英文
“neutral point”意思“中性点，零
压点”
学习交流PPT
13
施工现场三相五线制电路布线详解
为什么在变压器端接地？
学习交流PPT
4
施工现场三相五线制电路布线详解
什么是电源中性点？
• 中性点是指变压器低压侧的三相线圈构成星形联结，联 结点称中性点，又因其点为零电位，也称零线端，一般 的零线就从此点引出的。中性点接地后，所有该电网覆 盖面的设备接地保护线可就近入地设置为地线，一旦出 现漏电可通过大地传导回路到变压器中性点，以策安全。
• 按照规定，380伏（三相）的民用电源的中性点是不应 该在进户端接地的（在变压器端接地，这个接地是考虑 到不能因悬浮点位造成高于电源电压的点位，用户端的 接地与变压器端的接地在大地中是存在一定的电阻的）， 如果把电源的中性点直接接地（这在民用电施工中是不 允许的），漏电保护器就失去了作用，不能保护人身和 电器设备的短路了。
学习交流PPT
1
施工现场三相五线制电路布线详解
精选施工现场三相五线制电路布线详解讲义
第5页，共94页。
施工现场三相五线制电路布线详解
定义：三相五线制
在三相四线制制供电系统中,把零线的两个作用分 开,即一根线做工作零线(N),另外用一根线专做保护零 线(PE),这样的供电结线方式称为三相五线制供电方式. 三相五线制包括三根相线、一根工作零线、一根保护 零线.三相五线制的接线方式如下图所示.
施工现场三相五线制电路布线详解
定义：三级配电系统
总配电箱为一级，分配电箱为 二级，末级配电箱为三级。
第3页，共94页。
施工现场三相五线制电路布线详解
定义：三相电的概念
• 线圈在磁场中旋转时，导线切割磁场线会产生感应电
动势，它的变化规律可用正弦曲线表示。如果我们取 三个线圈，将它们在空间位置上相差点120度角，三 个线圈仍旧在磁场中以相同速度旋转，一定会感应出 三个频率相同的感应电动势。由于三个线圈在空间位 置相差点120度角，故产生的电流亦是三相正弦变化， 称为三相正弦交流电。工业用电采用三相电，如三相 交流电动机等。相与相之间的电压是线电压，电压为 380V。相与中心线之间称为相电压，电压是220V。
为什么在变压器端接地？
• 按照规定，380伏（三相）的民用电源的中性点是不应
该在进户端接地的（在变压器端接地，这个接地是考 虑到不能因悬浮点位造成高于电源电压的点位，用户 端的接地与变压器端的接地在大地中是存在一定的电 阻的），如果把电源的中性点直接接地（这在民用电 施工中是不允许的），漏电保护器就失去了作用，不 能保护人身和电器设备的短路了。
外电变压器低压输出 到总配电房线路接法
第31页，共94页。
施工现场三相五线制电路布线详解
配电箱及开关箱
• 每台用电设备必须有各自专用的开关箱，严禁用同一个开关
施工现场三相五线制电路布线详解
定义：三相五线制
在三相四线制制供电系统中,把零线的两个作用分 开,即一根线做工作零线(N),另外用一根线专做保护零 线(PE),这样的供电结线方式称为三相五线制供电方式. 三相五线制包括三根相线、一根工作零线、一根保护 零线.三相五线制的接线方式如下图所示.
施工现场三相五线制电路布线详解
定义：三级配电系统
总配电箱为一级，分配电箱为 二级，末级配电箱为三级。
第3页，共94页。
施工现场三相五线制电路布线详解
定义：三相电的概念
• 线圈在磁场中旋转时，导线切割磁场线会产生感应电
动势，它的变化规律可用正弦曲线表示。如果我们取 三个线圈，将它们在空间位置上相差点120度角，三 个线圈仍旧在磁场中以相同速度旋转，一定会感应出 三个频率相同的感应电动势。由于三个线圈在空间位 置相差点120度角，故产生的电流亦是三相正弦变化， 称为三相正弦交流电。工业用电采用三相电，如三相 交流电动机等。相与相之间的电压是线电压，电压为 380V。相与中心线之间称为相电压，电压是220V。
为什么在变压器端接地？
• 按照规定，380伏（三相）的民用电源的中性点是不应
该在进户端接地的（在变压器端接地，这个接地是考 虑到不能因悬浮点位造成高于电源电压的点位，用户 端的接地与变压器端的接地在大地中是存在一定的电 阻的），如果把电源的中性点直接接地（这在民用电 施工中是不允许的），漏电保护器就失去了作用，不 能保护人身和电器设备的短路了。
外电变压器低压输出 到总配电房线路接法
第31页，共94页。
施工现场三相五线制电路布线详解
配电箱及开关箱
• 每台用电设备必须有各自专用的开关箱，严禁用同一个开关
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• “相”在电中的含义，相是指相位角，比如常
说的三相电，是指相位角在空间互成120°交流 电。如果使用移相技术，就比如简单的电容移相， 我们一样可以得到四相、五相、N相都可以！但 那在电力拖动中没有实际的应用意义。为什么在 电力拖动中大都使用三相（当然有时会用到单 相），而不是四相、五相呢？因为发电机的三相 绕组在空间120°分布时，交变磁力线均可最大 限度的切割它们，成而最以限度的发出电能。而 三相用电器呢，除了相反的原理外，三相互成 120°的回路又能最大限度的使用电能！
施工现场三相五线制电路布线详解
定义：三相五线制
在三相四线制制供电系统中,把零线的两个 作用分开,即一根线做工作零线(N),另外用一根线 专做保护零线(PE),这样的供电结线方式称为三相 五线制供电方式.三相五线制包括三根相线、一 根工作零线、一根保护零线.三相五线制的接线 方式如下图所示.
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
定义：三相电的概念
• 线圈在磁场中旋转时，导线切割磁场线会产生感
应电动势，它的变化规律可用正弦曲线表示。如 果我们取三个线圈，将它们在空间位置上相差点 120度角，三个线圈仍旧在磁场中以相同速度旋 转，一定会感应出三个频率相同的感应电动势。 由于三个线圈在空间位置相差点120度角，故产 生的电流亦是三相正弦变化，称为三相正弦交流 电。工业用电采用三相电，如三相交流电动机等。 相与相之间的电压是线电压，电压为380V。相 与中心线之间称为相电压，电压是220V。
施工现场三相五线制电路布线详解
三相五线制供电的原理
• 在三相四线制供电中由于三相负载不平衡时和低
压电网的零线过长且阻抗过大时，零线将有零序 电流通过，过长的低压电网，由于环境恶化，导 线老化、受潮等因素，导线的漏电电流通过零线 形成闭合回路，致使零线也带一定的电位，这对 安全运行十分不利。在零干线断线的特殊情况下, 断线以后的单相设备和所有保护接零的设备产生 危险的电压，这是不允许的。
施工现场三相五线制电路布线详解
• 如采用三相五线制供电方式，用电设备上所连接
的工作零线N和保护零线PE是分别敷设的，工作 零线上的电位不能传递到用电设备的外壳上，这 样就能有效隔离了三相四线制供电方式所造成的 危险电压,使用电设备外壳上电位始终处在“地” 电位，从而消除了设备产生危险电压的隐患。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解

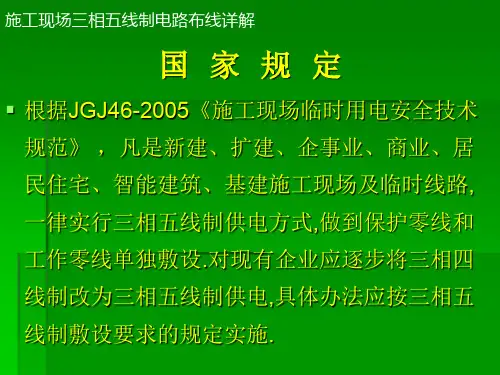

国家规定
• 根据JGJ46-2005《施工现场临时用电安全技术
规范》 ，凡是新建、扩建、企事业、商业、居 民住宅、智能建筑、基建施工现场及临时线路, 一律实行三相五线制供电方式,做到保护零线和 工作零线单独敷设.对现有企业应逐步将三相四 线制改为三相五线制供电,具体办法应按三相五 线制敷设要求的规定实施.
施工现场三相五线制电路布线详解
接地及中性点的英文缩写
“PE”即英文“protecting earthing”的缩写，意思是“保护导 体、保护接地”。“N”即英文 “neutral point”意思“中性点，零 压点”
施工现场三相五线制电路布线详解
为什么在变压器端接地？
• 按照规定，380伏（三相）的民用电源的中性点
• 从线路的性质上来说，火线（相线）是提供能源
的线路，零线是单相电路中，给提供能源的线路 一条电流回路（和相线形成电流通道）的线路， 地线是作为保护电器设备、防止漏电而发生事故 的一条“非正常”电流通道。这三条线，正常工 作时，由相线（某一个单位时间内）提供电流， 经过用电设备（负载）后由零线回到电源端；正 常情况下，地线是没有任何电流通过的。所以从 性质上来看，这三条线路中的零线和地线，是不 允许“并用”或合用的。
专用变压器解
工作零线（N）与保护零线（PE）
• 在施工现场专用变压器的供电的TN-S接零保护系统中，
电气设备的金属外壳必须与保护零线连接。保护零线应 由工作接地线、配电室（总配电箱）电源侧零线或总漏 电保护器电源侧零线处引出；
• 当施工现场与外电线路共用同一供电系统时，电气设备
的接地、接零保护应与原系统保护一致。不得一部分设 备做保护接零，另一部分设备做保护接地。
• 采用TN系统做保护接零时，工作零线（N线）必须通过
总漏电保护器，保护零线（PE线）必须由电源进线零线 重复接地处或总漏电保护器电源侧零线处，引出形成局 部TN-S接零保护系统
施工现场三相五线制电路布线详解
为什么不是“五相”“六相”？
是不应该在进户端接地的（在变压器端接地， 这个接地是考虑到不能因悬浮点位造成高于电 源电压的点位，用户端的接地与变压器端的接 地在大地中是存在一定的电阻的），如果把电 源的中性点直接接地（这在民用电施工中是不 允许的），漏电保护器就失去了作用，不能保 护人身和电器设备的短路了。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
什么是电源中性点？
• 中性点是指变压器低压侧的三相线圈构成星形
联结，联结点称中性点，又因其点为零电位， 也称零线端，一般的零线就从此点引出的。中 性点接地后，所有该电网覆盖面的设备接地保 护线可就近入地设置为地线，一旦出现漏电可 通过大地传导回路到变压器中性点，以策安全。
四否侧线线 线则后接在 制发不到供因 无生能一电此 异混当起变， 了乱作，压三 。后零但器相
就线进侧五 与使入和线 三用用中制 相，户性地
施工现场三相五线制电路布线详解
定义：TN—S接零保护系统
它是把工作零线N和专用保 护线PE严格分开的供电系统，称 作TN-S供电系统，TN-S供电系统 的特点如下：
施工现场三相五线制电路布线详解
国家规定
• 建筑施工现场临时用电工程专用的电源中性点
直接接地的220/380V三相四线制低压电力系统， 必须符合下列规定：
1 、采用三级配电系统； 2 、采用TN-S接零保护系统； 3 、采用二级漏电保护系统。
施工现场三相五线制电路布线详解
定义：三级配电系统
总配电箱为一级，分配电 箱为二级，末级配电箱为三级。
说的三相电，是指相位角在空间互成120°交流 电。如果使用移相技术，就比如简单的电容移相， 我们一样可以得到四相、五相、N相都可以！但 那在电力拖动中没有实际的应用意义。为什么在 电力拖动中大都使用三相（当然有时会用到单 相），而不是四相、五相呢？因为发电机的三相 绕组在空间120°分布时，交变磁力线均可最大 限度的切割它们，成而最以限度的发出电能。而 三相用电器呢，除了相反的原理外，三相互成 120°的回路又能最大限度的使用电能！
施工现场三相五线制电路布线详解
定义：三相五线制
在三相四线制制供电系统中,把零线的两个 作用分开,即一根线做工作零线(N),另外用一根线 专做保护零线(PE),这样的供电结线方式称为三相 五线制供电方式.三相五线制包括三根相线、一 根工作零线、一根保护零线.三相五线制的接线 方式如下图所示.
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
定义：三相电的概念
• 线圈在磁场中旋转时，导线切割磁场线会产生感
应电动势，它的变化规律可用正弦曲线表示。如 果我们取三个线圈，将它们在空间位置上相差点 120度角，三个线圈仍旧在磁场中以相同速度旋 转，一定会感应出三个频率相同的感应电动势。 由于三个线圈在空间位置相差点120度角，故产 生的电流亦是三相正弦变化，称为三相正弦交流 电。工业用电采用三相电，如三相交流电动机等。 相与相之间的电压是线电压，电压为380V。相 与中心线之间称为相电压，电压是220V。
施工现场三相五线制电路布线详解
三相五线制供电的原理
• 在三相四线制供电中由于三相负载不平衡时和低
压电网的零线过长且阻抗过大时，零线将有零序 电流通过，过长的低压电网，由于环境恶化，导 线老化、受潮等因素，导线的漏电电流通过零线 形成闭合回路，致使零线也带一定的电位，这对 安全运行十分不利。在零干线断线的特殊情况下, 断线以后的单相设备和所有保护接零的设备产生 危险的电压，这是不允许的。
施工现场三相五线制电路布线详解
• 如采用三相五线制供电方式，用电设备上所连接
的工作零线N和保护零线PE是分别敷设的，工作 零线上的电位不能传递到用电设备的外壳上，这 样就能有效隔离了三相四线制供电方式所造成的 危险电压,使用电设备外壳上电位始终处在“地” 电位，从而消除了设备产生危险电压的隐患。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
国家规定
• 根据JGJ46-2005《施工现场临时用电安全技术
规范》 ，凡是新建、扩建、企事业、商业、居 民住宅、智能建筑、基建施工现场及临时线路, 一律实行三相五线制供电方式,做到保护零线和 工作零线单独敷设.对现有企业应逐步将三相四 线制改为三相五线制供电,具体办法应按三相五 线制敷设要求的规定实施.
施工现场三相五线制电路布线详解
接地及中性点的英文缩写
“PE”即英文“protecting earthing”的缩写，意思是“保护导 体、保护接地”。“N”即英文 “neutral point”意思“中性点，零 压点”
施工现场三相五线制电路布线详解
为什么在变压器端接地？
• 按照规定，380伏（三相）的民用电源的中性点
• 从线路的性质上来说，火线（相线）是提供能源
的线路，零线是单相电路中，给提供能源的线路 一条电流回路（和相线形成电流通道）的线路， 地线是作为保护电器设备、防止漏电而发生事故 的一条“非正常”电流通道。这三条线，正常工 作时，由相线（某一个单位时间内）提供电流， 经过用电设备（负载）后由零线回到电源端；正 常情况下，地线是没有任何电流通过的。所以从 性质上来看，这三条线路中的零线和地线，是不 允许“并用”或合用的。
专用变压器解
工作零线（N）与保护零线（PE）
• 在施工现场专用变压器的供电的TN-S接零保护系统中，
电气设备的金属外壳必须与保护零线连接。保护零线应 由工作接地线、配电室（总配电箱）电源侧零线或总漏 电保护器电源侧零线处引出；
• 当施工现场与外电线路共用同一供电系统时，电气设备
的接地、接零保护应与原系统保护一致。不得一部分设 备做保护接零，另一部分设备做保护接地。
• 采用TN系统做保护接零时，工作零线（N线）必须通过
总漏电保护器，保护零线（PE线）必须由电源进线零线 重复接地处或总漏电保护器电源侧零线处，引出形成局 部TN-S接零保护系统
施工现场三相五线制电路布线详解
为什么不是“五相”“六相”？
是不应该在进户端接地的（在变压器端接地， 这个接地是考虑到不能因悬浮点位造成高于电 源电压的点位，用户端的接地与变压器端的接 地在大地中是存在一定的电阻的），如果把电 源的中性点直接接地（这在民用电施工中是不 允许的），漏电保护器就失去了作用，不能保 护人身和电器设备的短路了。
施工现场三相五线制电路布线详解
施工现场三相五线制电路布线详解
什么是电源中性点？
• 中性点是指变压器低压侧的三相线圈构成星形
联结，联结点称中性点，又因其点为零电位， 也称零线端，一般的零线就从此点引出的。中 性点接地后，所有该电网覆盖面的设备接地保 护线可就近入地设置为地线，一旦出现漏电可 通过大地传导回路到变压器中性点，以策安全。
四否侧线线 线则后接在 制发不到供因 无生能一电此 异混当起变， 了乱作，压三 。后零但器相
就线进侧五 与使入和线 三用用中制 相，户性地
施工现场三相五线制电路布线详解
定义：TN—S接零保护系统
它是把工作零线N和专用保 护线PE严格分开的供电系统，称 作TN-S供电系统，TN-S供电系统 的特点如下：
施工现场三相五线制电路布线详解
国家规定
• 建筑施工现场临时用电工程专用的电源中性点
直接接地的220/380V三相四线制低压电力系统， 必须符合下列规定：
1 、采用三级配电系统； 2 、采用TN-S接零保护系统； 3 、采用二级漏电保护系统。
施工现场三相五线制电路布线详解
定义：三级配电系统
总配电箱为一级，分配电 箱为二级，末级配电箱为三级。
